LT1617技术文档下载：

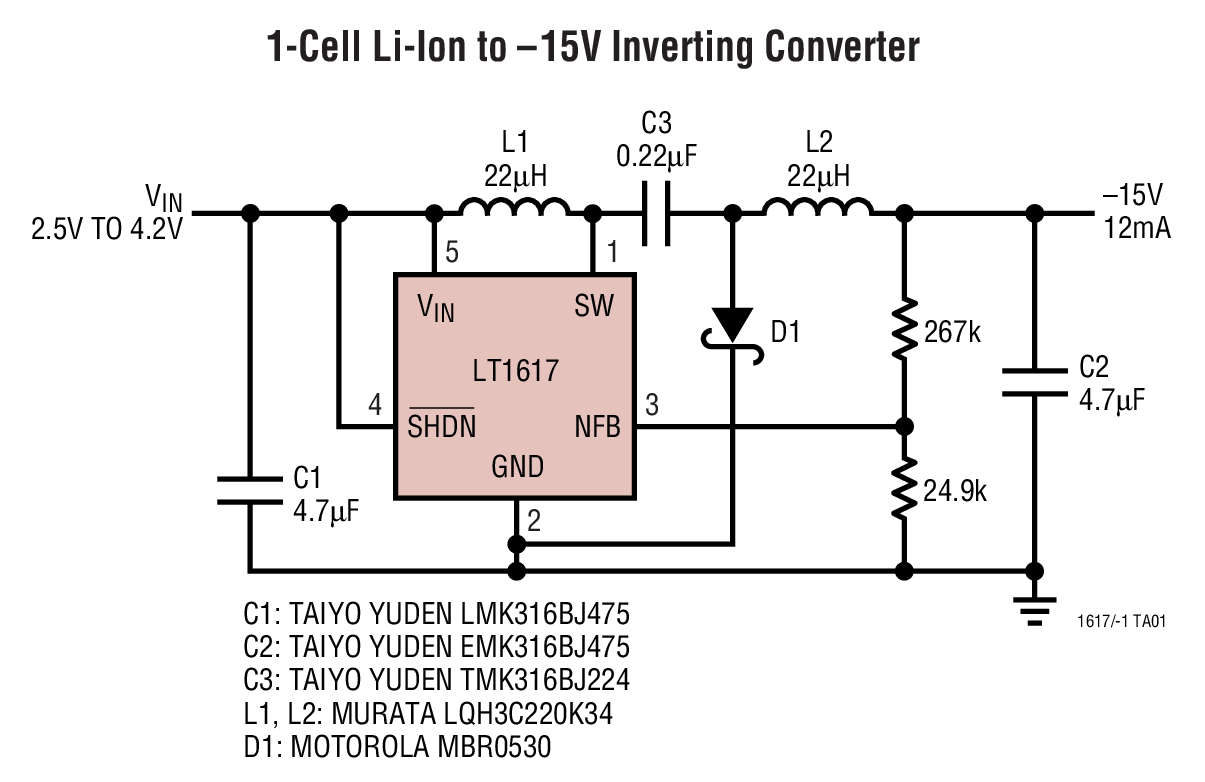

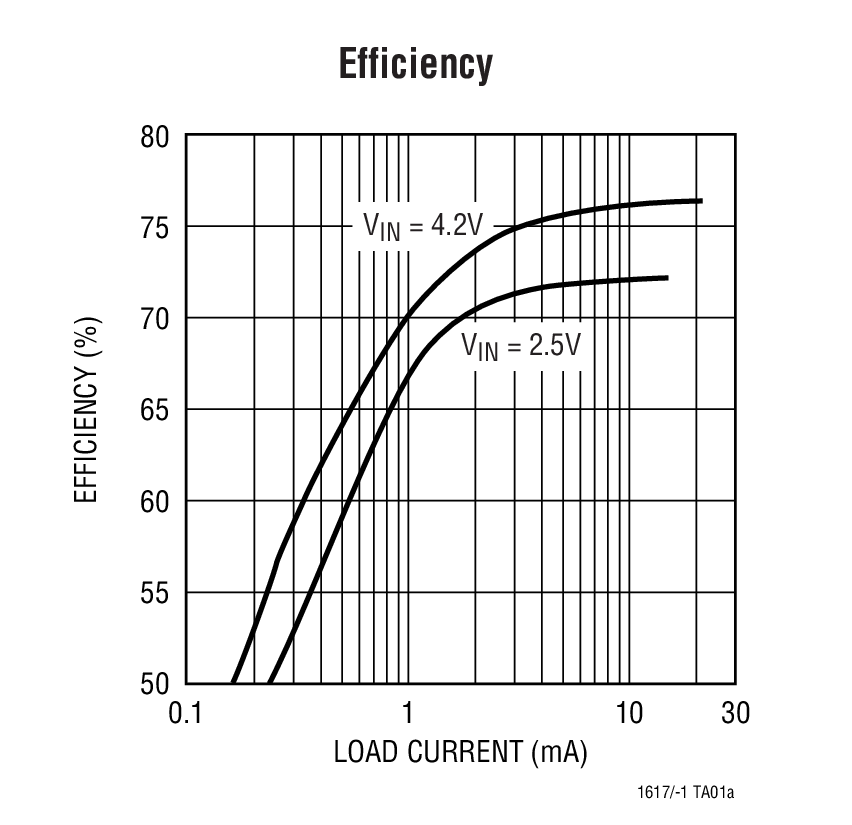

LT1617 - 典型应用图例：

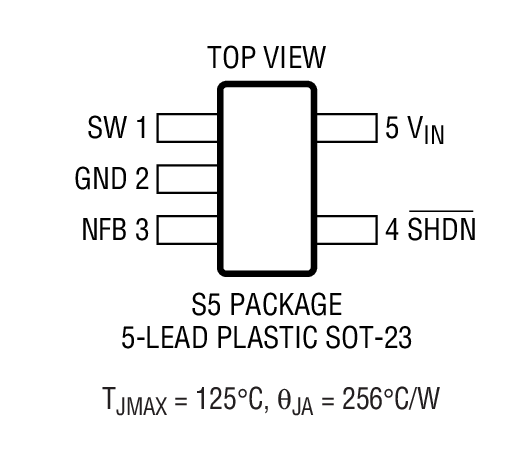

LT1617 - 封装图解：
LT1617 - LT1617是采用 SOT-23 封装的微功率负输出 DC/DC 转换器
LT1617是Linear公司的一款负输出稳压器产品，LT1617是采用 SOT-23 封装的微功率负输出 DC/DC 转换器，本站介绍了LT1617的封装应用图解、特点和优点、功能等，并给出了与LT1617相关的凌力尔特元器件型号供参考。
LT1617 - 采用 SOT-23 封装的微功率负输出 DC/DC 转换器
LT1617 - 采用 SOT-23 封装的微功率负输出 DC/DC 转换器 - Linear Technology（凌力尔特）
功能描述
LT1617 / LT1617-1 是采用 5 引脚 SOT-23 封装的微功率负输出 DC/DC 转换器。LT1617 专为具有 350mA 电流限值和 1.2V 至 15V 输入电压范围的较高功率系统而设计，而 LT1617-1 则专门针对具有 100mA 电流限值和 1V 至 15V 扩展输入电压范围的较低功率和单节电池应用。在其他方面，这两款器件具有相同的功能。在没有负载时，两个器件的静态电流均仅为 20μA，在停机模式中则进一步减小到 0.5μA。一种电池限制、固定关闭时间控制方案可保存工作电流，使得器件在很宽的负载电流范围内具有高效率。由于具有 36V 开关，因此能轻而易举地产生高达 -34V 的高电压输出，而无需采用昂贵的变压器。LT1617 的 400ns 低关闭时间允许使用纤巧的扁平电感器和电容器，从而在对空间敏感的便携式应用中，将器件的占板面积和成本降至最小。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1617ES5 | SOT-23 | E | $2.01 | |
| LT1617ES5-1 | SOT-23 | E | $2.01 | |
| LT1617ES5-1#PBF | SOT-23 | E | $2.11 | |
| LT1617ES5-1#TR | SOT-23 | E | $2.11 | $1.70 |
| LT1617ES5-1#TRM | SOT-23 | E | $2.11 | $1.72 |
| LT1617ES5-1#TRMPBF | SOT-23 | E | $2.11 | $1.72 |
| LT1617ES5-1#TRPBF | SOT-23 | E | $2.11 | $1.70 |
| LT1617ES5#PBF | SOT-23 | E | $2.11 | |
| LT1617ES5#TR | SOT-23 | E | $2.11 | $1.70 |
| LT1617ES5#TRM | SOT-23 | E | $2.11 | $1.72 |
| LT1617ES5#TRMPBF | SOT-23 | E | $2.11 | $1.72 |
| LT1617ES5#TRPBF | SOT-23 | E | $2.11 | $1.70 |
