LT1721 - LT1721是具轨至轨输出的四通道、4.5ns、单电源 3V/5V 比较器

LT1721是Linear公司的一款高速比较器产品，LT1721是具轨至轨输出的四通道、4.5ns、单电源 3V/5V 比较器，本站介绍了LT1721的封装应用图解、特点和优点、功能等，并给出了与LT1721相关的凌力尔特元器件型号供参考。

LT1721 - 具轨至轨输出的四通道、4.5ns、单电源 3V/5V 比较器

LT1721 - 具轨至轨输出的四通道、4.5ns、单电源 3V/5V 比较器 - Linear Technology（凌力尔特）

功能描述

LT1720/LT1721 是 UltraFastTM 双通道/四通道比较器，专为单工作电源而优化，并具有一个 2.7V 至 6V 的电源电压范围。输入电压范围从地电位以下 100mV 扩展至电源电压以下 1.2V。内部迟滞使 LT1720/LT1721 具备了易用性，即使在采用缓慢移动的输入信号时也不例外。轨至轨输出可直接连接至 TTL 和 CMOS 电路。或者，也可以运用对称输出驱动，以适应模拟应用的要求或实现至其他电源逻辑电平的简易变换。

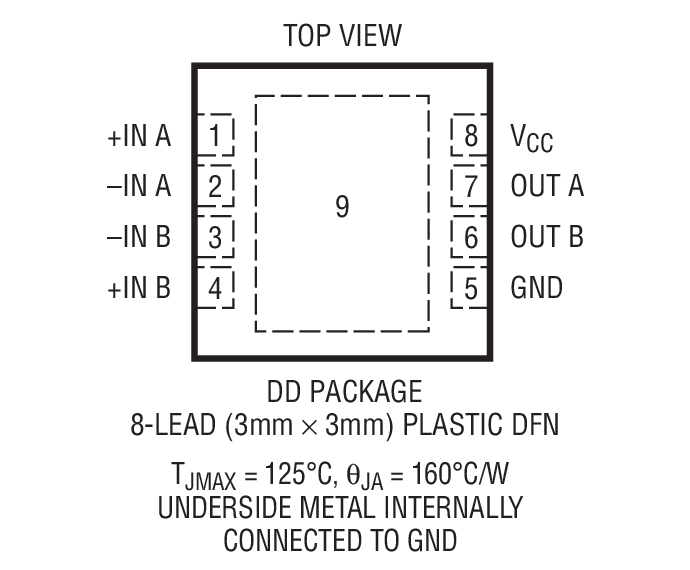

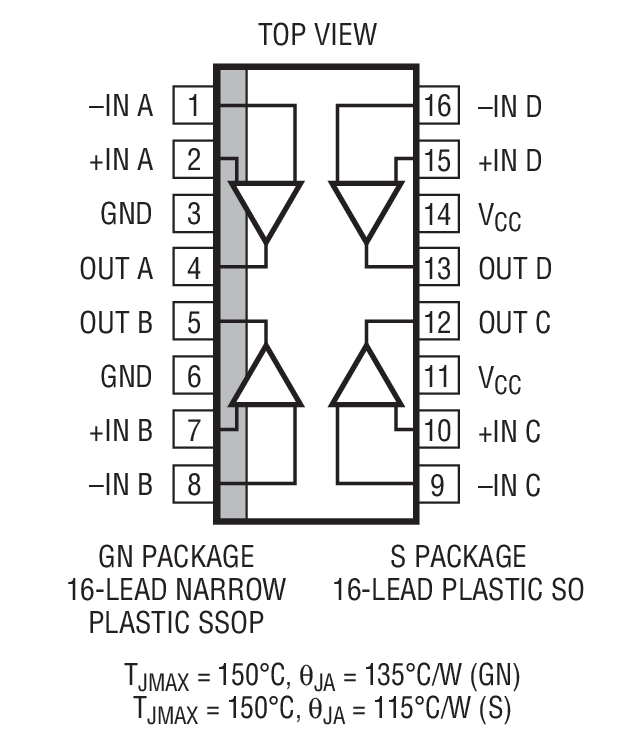

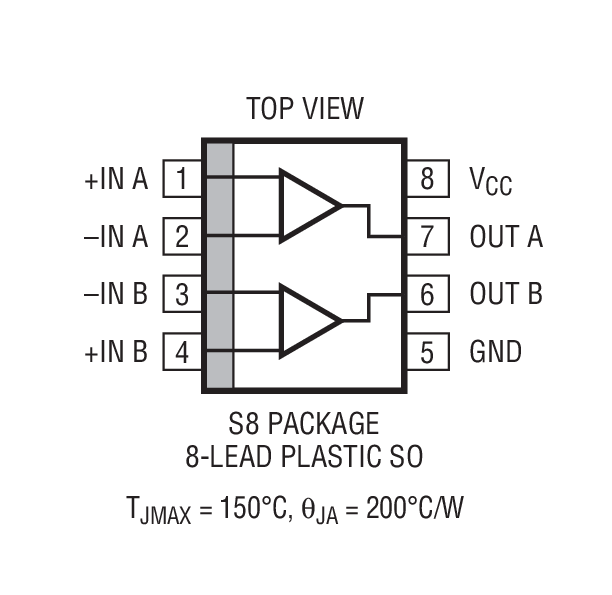

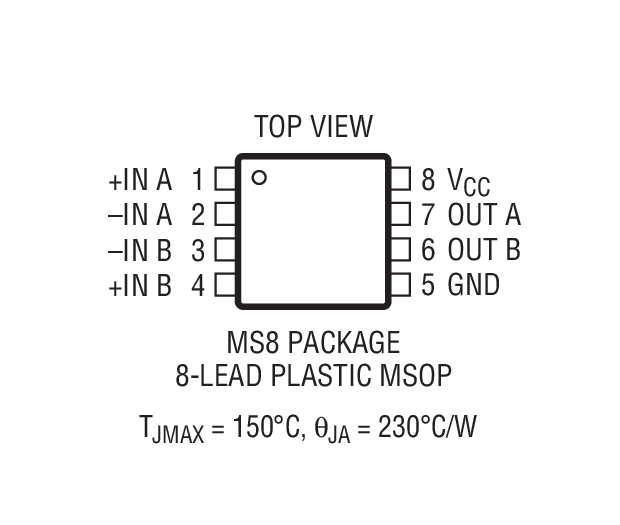

LT1720 可采用 3 种 8 引脚封装；每个比较器具有 3 个引脚，再加上电源引脚和接地引脚。除了 SO 和 MSOP 封装之外，还提供了一种适合空间受限型应用的 3mm x 3mm 扁平 (高度仅 0.8mm) 双侧引脚细间距无引线封装 (DFN)。LT1721 采用 16 引脚 SSOP 和 S 封装。

LT1720/LT1721 的引出脚配置通过把最敏感的输入 (反相) 置于远离输出的地方 (被电源轨所屏蔽)，最大限度地减轻了寄生效应。对于那些最重视小外形尺寸和低功率的系统而言，LT1720/LT1721 堪称理想之选。

特点

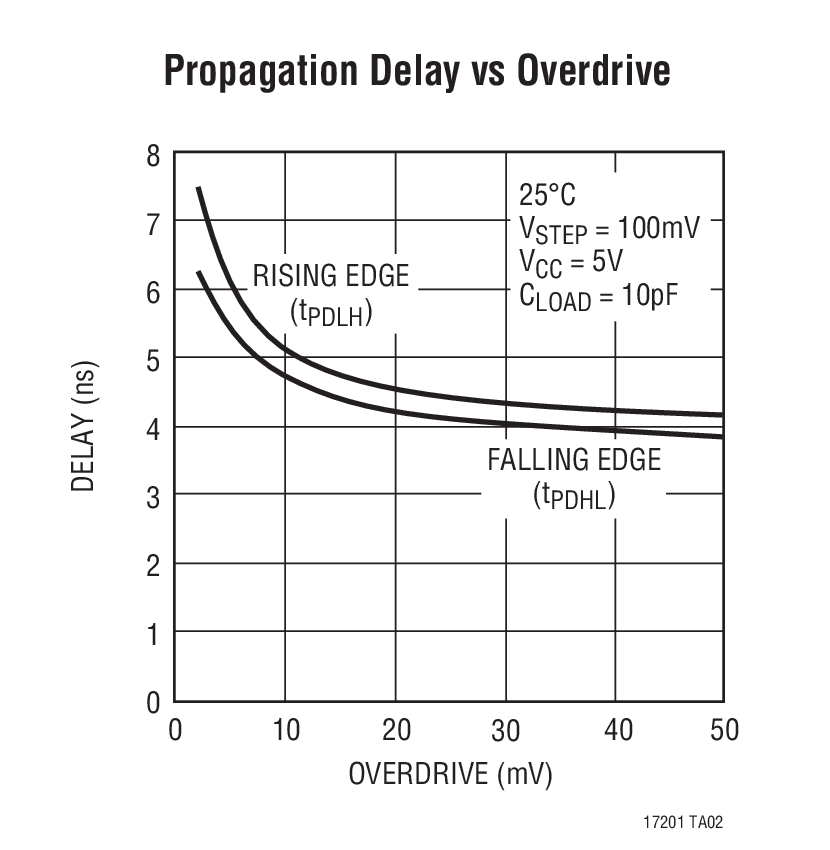

超快：4.5ns (采用 20mV 过驱动电压) 7ns (采用 5mV 过驱动电压)

低功率：每个比较器的电流消耗为 4mA

专为 3V 和 5V 工作电源而优化

引出脚配置专为高速易用性而优化

输入电压范围扩展至负电源轨以下 100mV

TTL/CMOS 兼容型轨至轨输出

具规定限值的内部迟滞

低动态耗用电流；15μA/(V-MHz)，在大多数电路中受负载的支配

纤巧型 3mm x 3mm x 0.8mm DFN 封装 (LT1720)

应用

高速差分线路接收器

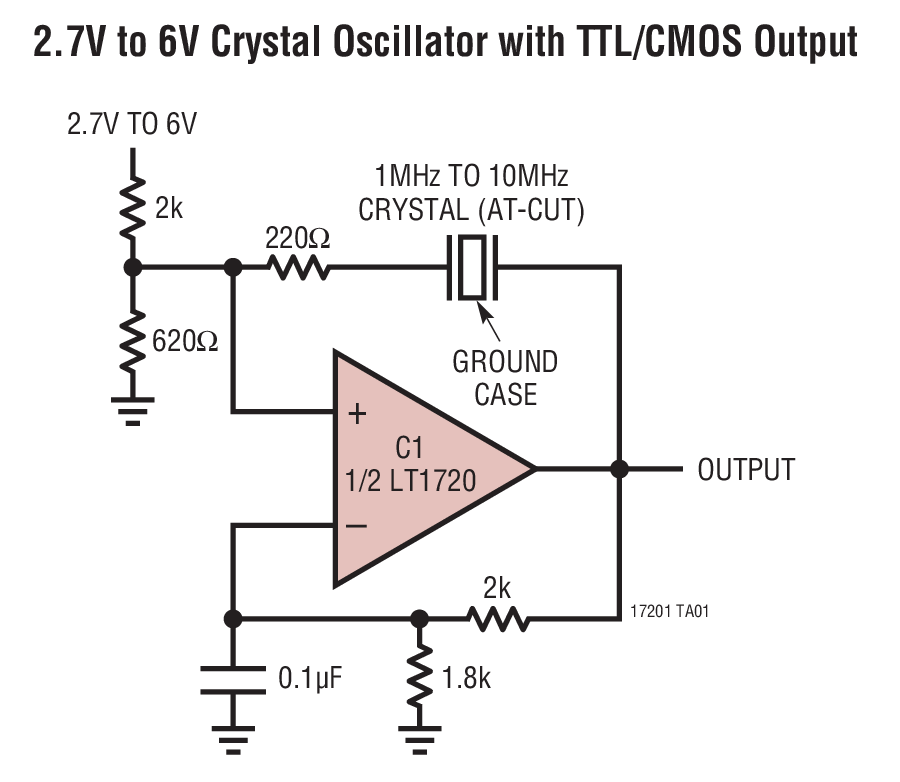

晶体振荡器电路

窗口比较器

门限检测器/鉴别器

脉冲展延器

零交叉检测器

高速采样电路

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1721CGN	SSOP-16	C	$5.60	$4.70
LT1721CGN#PBF	SSOP-16	C	$5.60	$4.70
LT1721CGN#TR	SSOP-16	C		$4.76
LT1721CGN#TRPBF	SSOP-16	C		$4.76
LT1721CS	SO-16	C	$5.40	$4.50
LT1721CS#PBF	SO-16	C	$5.40	$4.50
LT1721CS#TR	SO-16	C		$4.56
LT1721CS#TRPBF	SO-16	C		$4.56
LT1721IGN	SSOP-16	I	$5.80	$4.90
LT1721IGN#PBF	SSOP-16	I	$5.80	$4.90
LT1721IGN#TR	SSOP-16	I		$4.96
LT1721IGN#TRPBF	SSOP-16	I		$4.96
LT1721IS#PBF	SO-16	I	$5.60	$4.70
LT1721IS#TRPBF	SO-16	I		$4.76
