    当前位置：Linear公司 > > 凌力尔特芯片 >> LT5570
    LT5570技术文档下载：
    LT5570技术文档产品手册下载
    LT5570 - 典型应用图例：

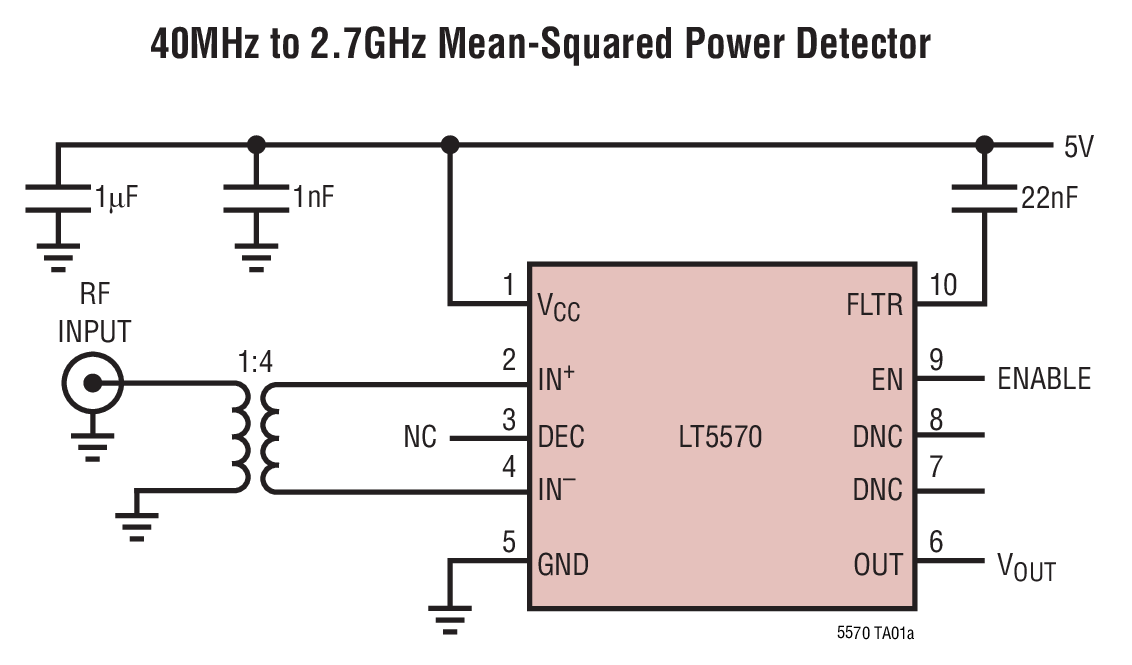

    LT5570典型应用图例一

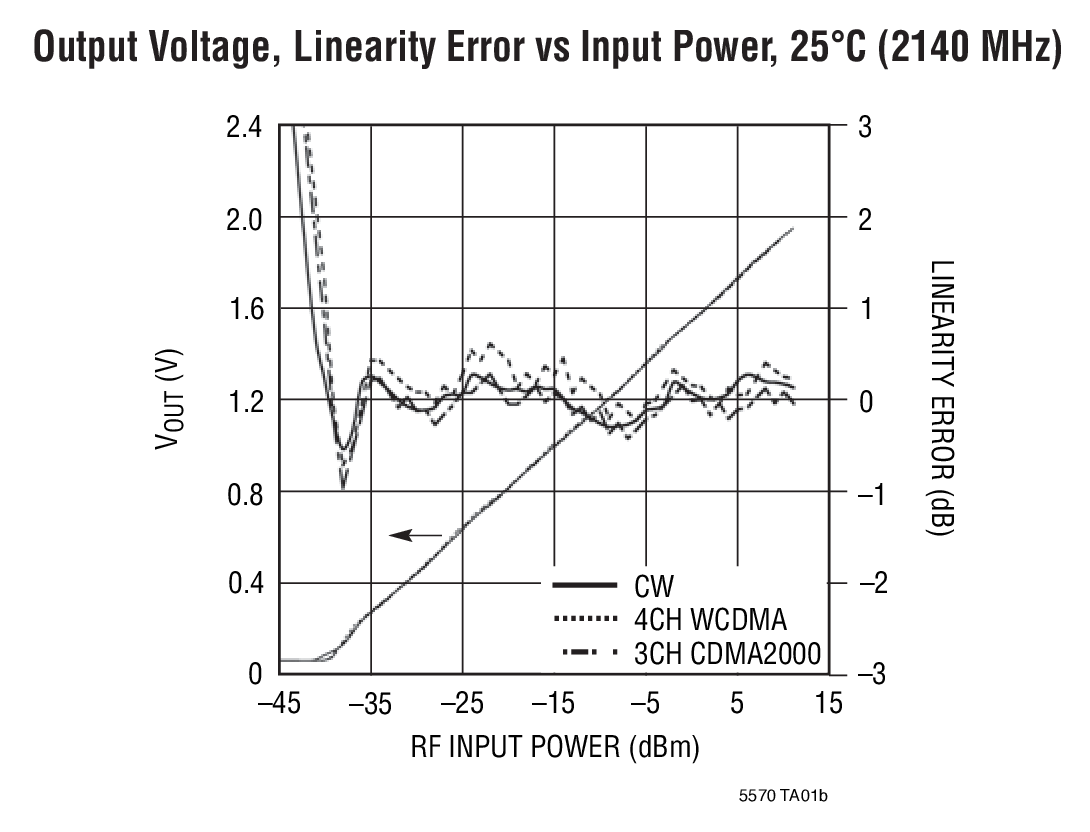

    LT5570典型应用图例二
    LT5570 - 封装图解：

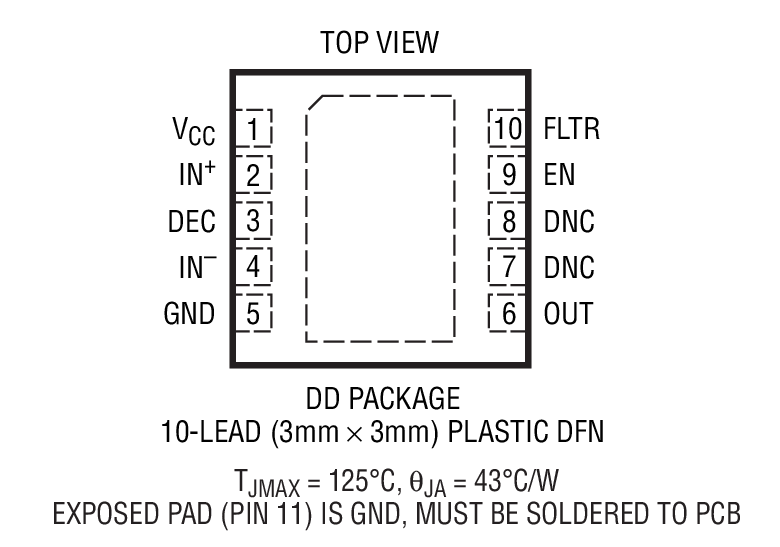

    LT5570封装图解一
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LT5570介绍
    LT5570 - LT5570是快速响应、40MHz 至 2.7GHz 均方功率检波器

    LT5570是Linear公司的一款RF RMS 检波器产品，LT5570是快速响应、40MHz 至 2.7GHz 均方功率检波器，本站介绍了LT5570的封装应用图解、特点和优点、功能等，并给出了与LT5570相关的凌力尔特元器件型号供参考。

    LT5570 - 快速响应、40MHz 至 2.7GHz 均方功率检波器

    LT5570 - 快速响应、40MHz 至 2.7GHz 均方功率检波器 - Linear Technology（凌力尔特）

    功能描述
    LT5570 是一款 40MHz 至 2.7GHz 单片式对数均方 RF 功率检波器。它能够完成宽动态范围 AC 信号的 RMS 功率测量，测量范围为 -52dBm 至 13dBm (取决于频率)。采用等效分贝标度值来表示的 AC 信号功率被精确地转换为以线性刻度来标注的 DC 电压，这与波形的波峰因数无关。LT5570 适合于多种 RF 标准的精准 RF 功率测量和电平控制，包括 CDMA、W-CDMA、CDMA2000、TD-SCDMA 和 WiMAX。利用一个能够驱动高电容负载的低输出阻抗放大器来对 DC 输出进行缓冲。

    特点
  • 频率范围：40MHz 至 2.7GHz
  • 高波峰因数调制波形的准确 RMS 功率测量
  • 线性 DC 输出与输入功率 (单位：dBm) 的相互关系
  • 线性动态范围：高达 60dB
  • 在整个温度范围内实现了出色的准确度：±0.3dB
  • 快速响应时间：0.5μs 上升时间，8μs 下降时间
  • 低电源电流：26.5mA
  • 低阻抗输出缓冲器能驱动高电容负载
  • 小型 3mm x 3mm 10 引脚 DFN 封装
    • 应用
  • RMS 功率测量
  • RF 功率控制
  • 接收和发送增益控制
  • W-CDMA、CDMA2000、TD-SCDMA、WiMAX
  • RF 仪表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT5570IDD#PBF 3x3 DFN-10 I $8.17 $5.75
    LT5570IDD#TRPBF 3x3 DFN-10 I $5.81
