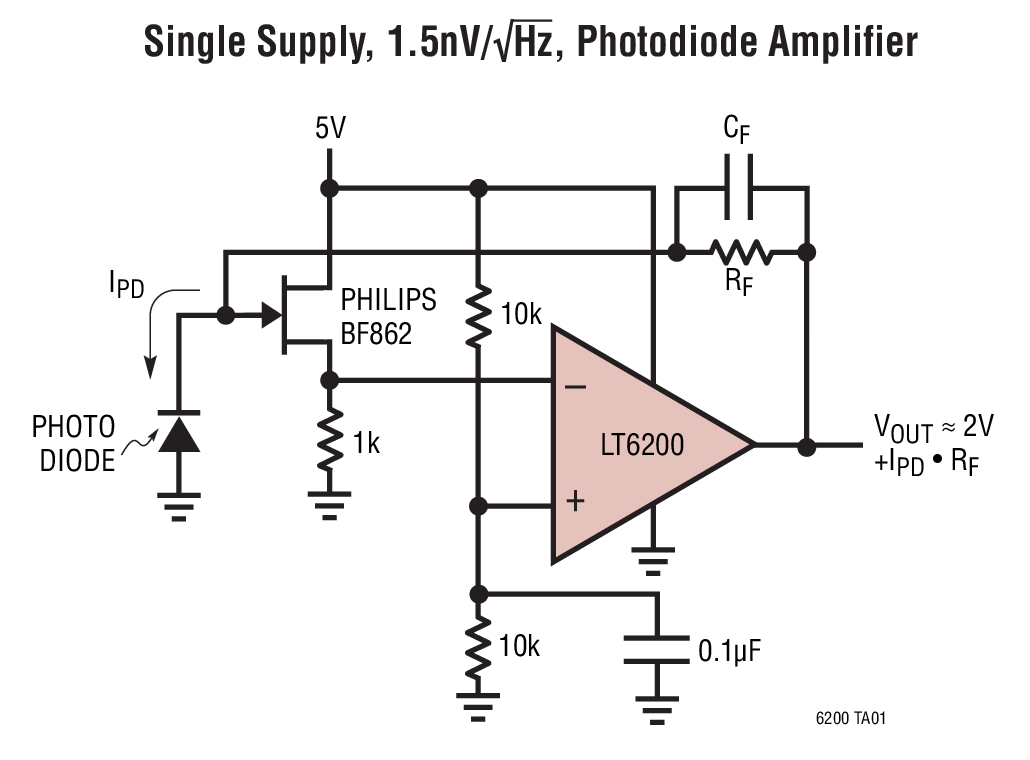

LT6200-10 - 典型应用图例：

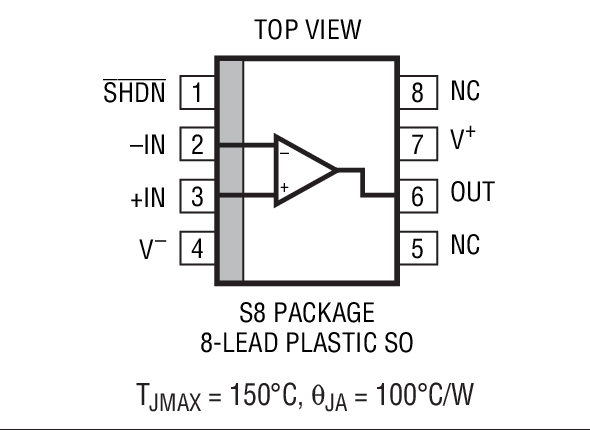

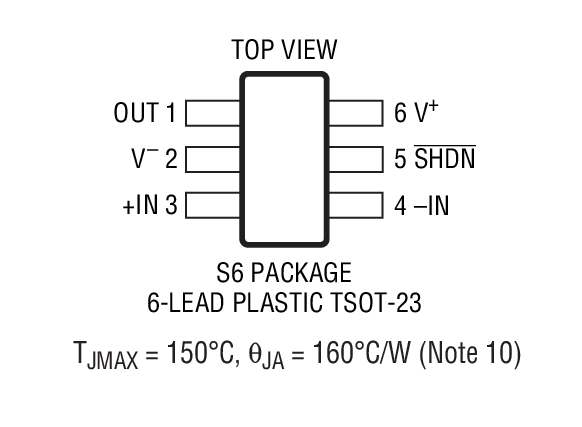

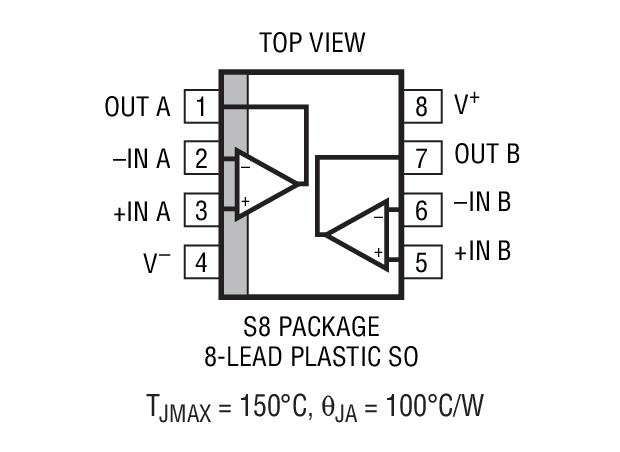

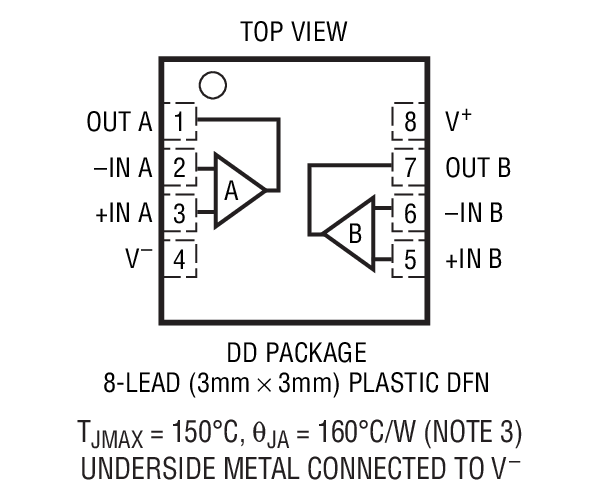

LT6200-10 - 封装图解：

LT6200-10 - LT6200-10是165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列

LT6200-10是Linear公司的一款精准放大器产品，LT6200-10是165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列，本站介绍了LT6200-10的封装应用图解、特点和优点、功能等，并给出了与LT6200-10相关的凌力尔特元器件型号供参考。

LT6200-10 - 165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列

LT6200 - 165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运放系列 - Linear Technology（凌力尔特）

功能描述

LT6200 / LT6201 是单通道和双通道超低噪声、轨至轨输入和输出、单位增益稳定的运算放大器，具有 0.95nV/√Hz 的噪声电压。这些放大器集非常低噪声、165MHz 增益带宽和 50V/μs 转换速率于一身，并专为低电压信号调理系统而优化。一个停机引脚负责在待机条件下减小电源电流，而热停机电路则用于保护器件免遭过载条件的损坏。

LT6200-5 / LT6200-10 是专为较高增益应用而优化的单通道放大器，实现了较高的增益带宽和转换速率。LT6200 系列在采用 2.5V 至 12.6V 电源时能够维持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。

为了实现紧凑的电路板布局，LT6200 / LT6200-5 / LT6200-10 采用了 6 引脚 ThinSOT 和 8 引脚 SO 封装。双通道器件 LT6201 采用一种具标准引出脚配置的 8 引脚 SO 封装和一种纤巧、双侧引脚细间距无引线封装 (DFN)。这些放大器可被用来直接替代许多高速运放，以改善输入 / 输出范围和噪声性能。

特点

低噪声电压：0.95nV/√Hz (100kHz)

增益带宽乘积： LT6200 / LT6201165MHz AV = 1 LT6200-5 800MHzAV ≥ 5 LT6200-10 1.6GHz AV ≥ 10

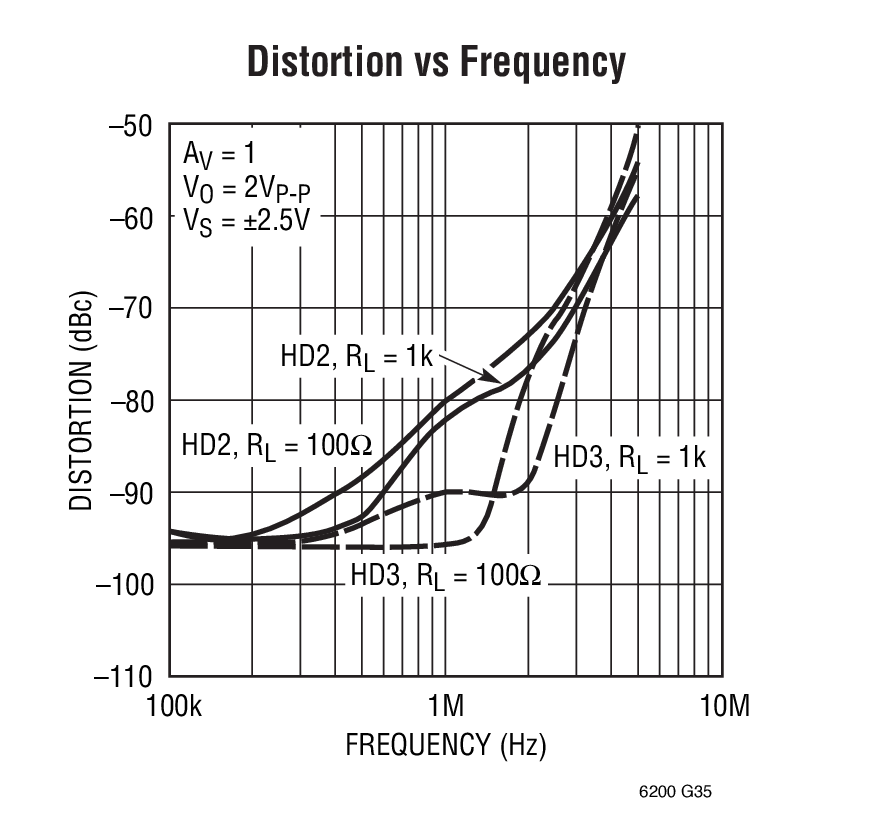

低失真：-80dB (在 1MHz，RL = 100Ω)

两个 LT6201 在纤巧的 DFN 封装

输入共模范围包括两个电源轨

轨至轨输出摆幅

低失调电压：1mV (最大值)

宽电源范围：2.5V 至 12.6V

输出电流：60mA (最小值)

工作温度范围：-40ºC 至 85ºC

电源关断、热停机功能

SO-8 和扁平 (1mm) ThinSOTTM 封装

应用

跨阻抗放大器

低噪声、信号处理

有源滤波器

轨至轨缓冲放大器

驱动 A/D 转换器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT6200CS6	SOT-23	C	$2.78
LT6200CS6-10	SOT-23	C	$1.93
LT6200CS6-10#PBF	SOT-23	C	$1.93
LT6200CS6-10#TR	SOT-23	C	$1.93	$1.50
LT6200CS6-10#TRM	SOT-23	C	$1.93	$1.52
LT6200CS6-10#TRMPBF	SOT-23	C	$1.93	$1.52
LT6200CS6-10#TRPBF	SOT-23	C	$1.93	$1.50
LT6200CS6-5	SOT-23	C	$1.93
LT6200CS6-5#PBF	SOT-23	C	$1.93
LT6200CS6-5#TR	SOT-23	C	$1.93	$1.50
LT6200CS6-5#TRM	SOT-23	C	$1.93	$1.52
LT6200CS6-5#TRMPBF	SOT-23	C	$1.93	$1.52
LT6200CS6-5#TRPBF	SOT-23	C	$1.93	$1.50
LT6200CS6#PBF	SOT-23	C	$2.78
LT6200CS6#TR	SOT-23	C	$2.78	$2.15
LT6200CS6#TRM	SOT-23	C	$2.78	$2.17
LT6200CS6#TRMPBF	SOT-23	C	$2.78	$2.17
LT6200CS6#TRPBF	SOT-23	C	$2.78	$2.15
LT6200CS8	SO-8	C	$2.70	$2.15
LT6200CS8-10	SO-8	C	$1.85	$1.50
LT6200CS8-10#PBF	SO-8	C	$1.85	$1.50
LT6200CS8-10#TR	SO-8	C		$1.56
LT6200CS8-10#TRPBF	SO-8	C		$1.56
LT6200CS8-5	SO-8	C	$1.85	$1.50
LT6200CS8-5#PBF	SO-8	C	$1.85	$1.50
LT6200CS8-5#TR	SO-8	C		$1.56
LT6200CS8-5#TRPBF	SO-8	C		$1.56
LT6200CS8#PBF	SO-8	C	$2.70	$2.15
LT6200CS8#TR	SO-8	C		$2.21
LT6200CS8#TRPBF	SO-8	C		$2.21
LT6200IS6	SOT-23	I	$3.33
LT6200IS6-10	SOT-23	I	$2.48
LT6200IS6-10#PBF	SOT-23	I	$2.48
LT6200IS6-10#TR	SOT-23	I	$2.48	$2.01
LT6200IS6-10#TRM	SOT-23	I	$2.48	$2.03
LT6200IS6-10#TRMPBF	SOT-23	I	$2.48	$2.03
LT6200IS6-10#TRPBF	SOT-23	I	$2.48	$2.01
LT6200IS6-5	SOT-23	I	$2.48
LT6200IS6-5#PBF	SOT-23	I	$2.48
LT6200IS6-5#TR	SOT-23	I	$2.48	$2.01
LT6200IS6-5#TRM	SOT-23	I	$2.48	$2.03
LT6200IS6-5#TRMPBF	SOT-23	I	$2.48	$2.03
LT6200IS6-5#TRPBF	SOT-23	I	$2.48	$2.01
LT6200IS6#PBF	SOT-23	I	$3.33
LT6200IS6#TR	SOT-23	I	$3.33	$2.66
LT6200IS6#TRM	SOT-23	I	$3.33	$2.68
LT6200IS6#TRMPBF	SOT-23	I	$3.33	$2.68
LT6200IS6#TRPBF	SOT-23	I	$3.33	$2.66
LT6200IS8	SO-8	I	$3.25	$2.60
LT6200IS8-10	SO-8	I	$2.40	$1.95
LT6200IS8-10#PBF	SO-8	I	$2.40	$1.95
LT6200IS8-10#TR	SO-8	I		$2.01
LT6200IS8-10#TRPBF	SO-8	I		$2.01
LT6200IS8-5	SO-8	I	$2.40	$1.95
LT6200IS8-5#PBF	SO-8	I	$2.40	$1.95
LT6200IS8-5#TR	SO-8	I		$2.01
LT6200IS8-5#TRPBF	SO-8	I		$2.01
LT6200IS8#PBF	SO-8	I	$3.25	$2.60
LT6200IS8#TR	SO-8	I		$2.66
LT6200IS8#TRPBF	SO-8	I		$2.66
