LT6654AMPS6-2.048技术文档下载：

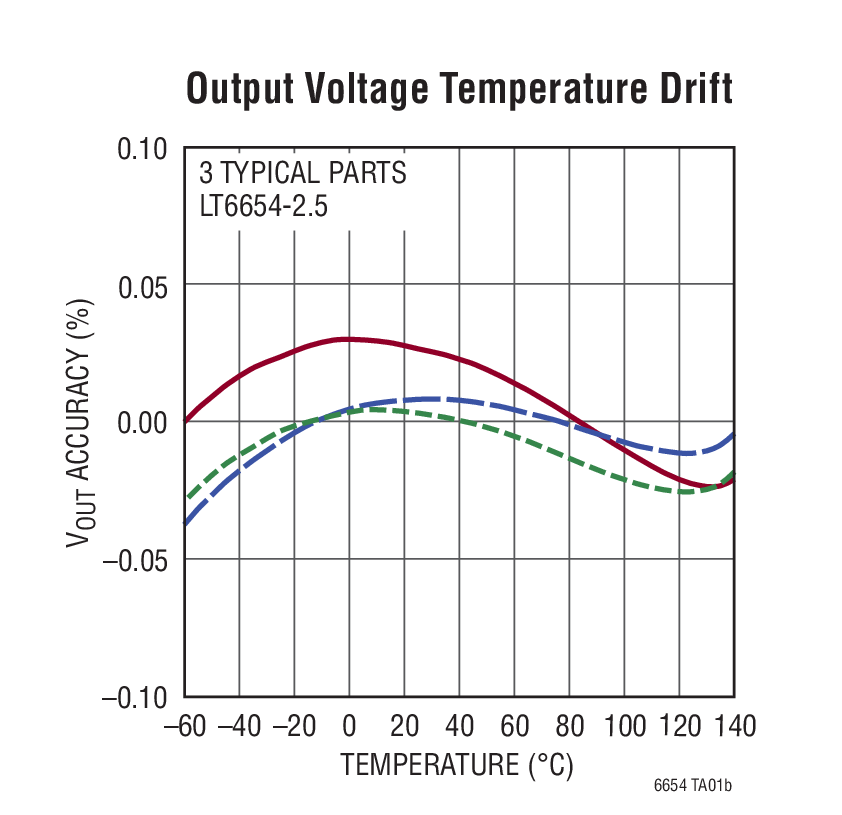

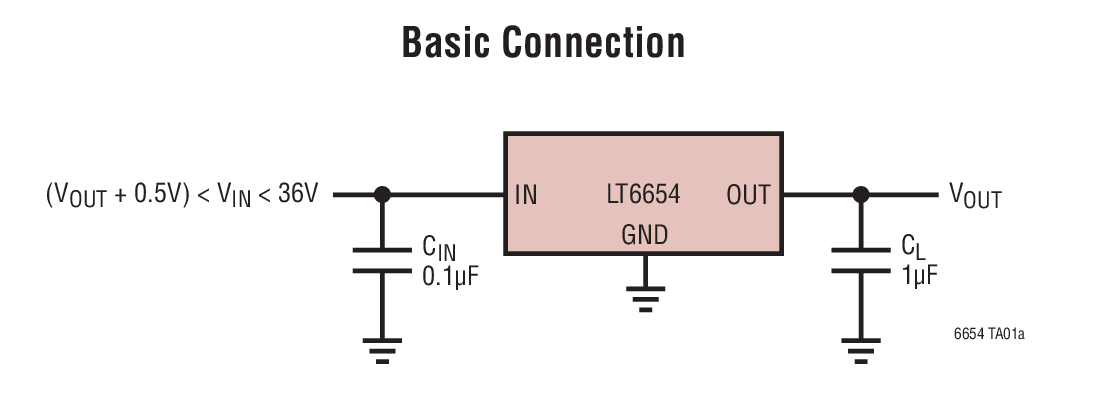

LT6654AMPS6-2.048 - 典型应用图例：

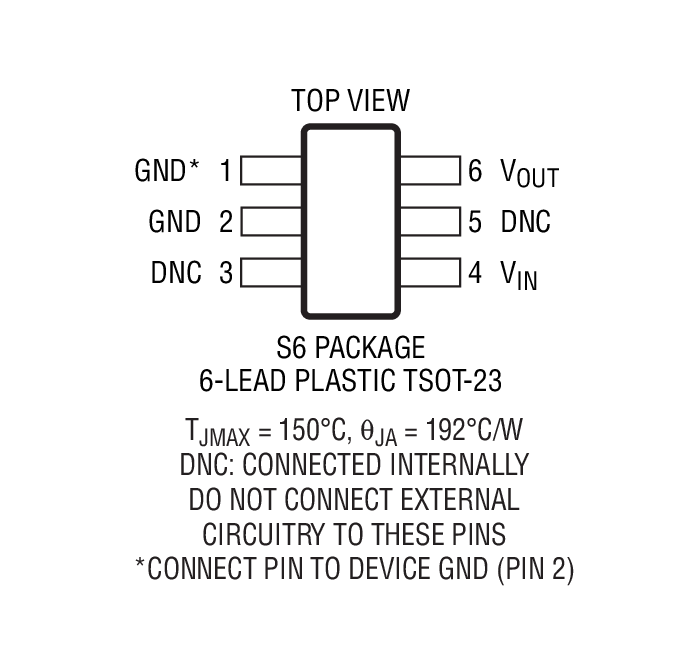

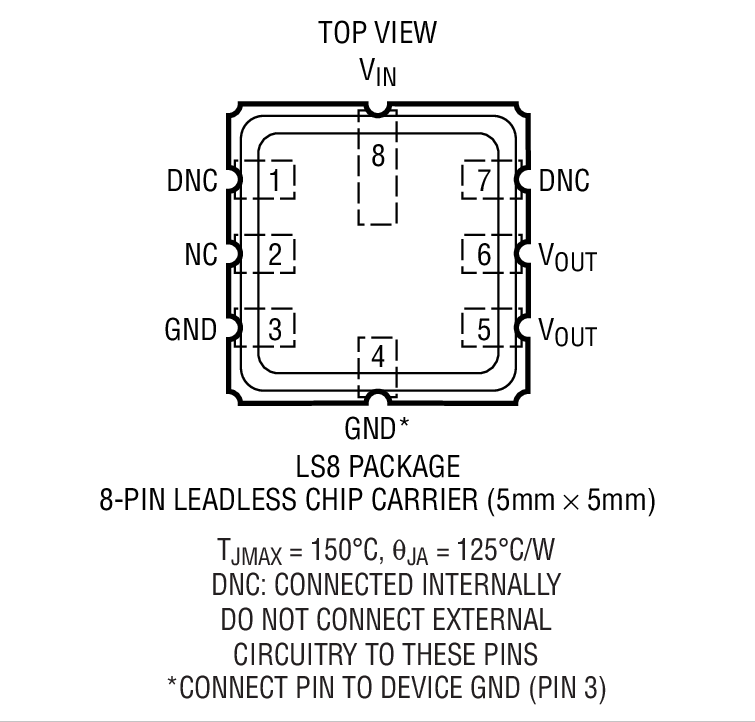

LT6654AMPS6-2.048 - 封装图解：

LT6654AMPS6-2.048 - LT6654AMPS6-2.048是精准、宽电源范围、高输出驱动、低噪声基准

LT6654AMPS6-2.048是Linear公司的一款串联基准产品，LT6654AMPS6-2.048是精准、宽电源范围、高输出驱动、低噪声基准，本站介绍了LT6654AMPS6-2.048的封装应用图解、特点和优点、功能等，并给出了与LT6654AMPS6-2.048相关的凌力尔特元器件型号供参考。

LT6654AMPS6-2.048 - 精准、宽电源范围、高输出驱动、低噪声基准

LT6654 - 精准、宽电源范围、高输出驱动、低噪声基准 - Linear Technology（凌力尔特）

功能描述

LT6654 是一个小型精准电压基准系列，可提供高准确度、低噪声、低漂移、低压差和低功耗。LT6654 能在高达 36V 的电压条件下运作，并全面规格在 –55ºC 至 125ºC。一个缓冲输出确保了 ±10mA 的输出驱动 (在低输出阻抗条件下) 和精准的负载调节性能。由于兼具上述的诸多特点，因而使 LT6654 非常适合于便携式设备、工业检测和控制以及汽车应用。

LT6654 在设计时运用了先进的制造技术和曲率补偿，旨在提供 10ppm/°C 的温度漂移和 0.05% 的初始准确度。低的热迟滞确保了高准确度，而 1.6ppmP-P 的低噪声则最大限度地降低了测量的不确定性。由于 LT6654 还能够吸收电流，因此可以充当一个低功率负电压基准，其精准度与正基准相同。

LT6654 基准采用 6 引脚 SOT-23 封装和和 8 引脚 LS8 封装。 LS8 是一个 5mm x 5mm 表面贴装严密封装，可提供出色的稳定性。

特点

低漂移： A 级：10ppm/°C (最大值) B 级：20ppm/°C (最大值)

高准确度： A 级：±0.05% (最大值) B 级：±0.10% (最大值)

低噪声：1.6ppmP-P (0.1Hz 至 10Hz)

宽电源范围至 36V

低的热迟滞: LS8 15ppm (–45°C 至 125°C)

长期漂移: (LS8) 15ppm/√kHr

电压调整率 (高达 36V)：5ppm/V (最大值)

低压差电压：100mV (最大值)

吸收电流和供应电流：±10mA

负载调整率 (在 10mA 时)：8ppm/mA (最大值)

全面规格在 –55ºC至 125ºC

可提供的输出电压选项： 1.25V、2.048V、2.5V、3V、3.3V、4.096V 和 5V

扁平 (1mm) ThinSOTTM 封装和 5mm x5mm 表面贴装严密装封

应用

汽车控制和监视

高温度工业

高分辨率数据采集系统

仪表和过程控制

精准稳压器

医疗设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT6654AHLS8-2.048#PBF	LS-8	H	$4.72	$3.39
LT6654AHLS8-2.5#PBF	LS-8	H	$4.72	$3.39
LT6654AHLS8-4.096#PBF	LS-8	H	$4.72	$3.39
LT6654AHLS8-5#PBF	LS-8	H	$4.72	$3.39
LT6654AHS6-1.25#PBF	SOT-23	H	$3.72
LT6654AHS6-1.25#TRMPBF	SOT-23	H	$3.77	$2.72
LT6654AHS6-1.25#TRPBF	SOT-23	H	$3.72	$2.67
LT6654AHS6-2.048#PBF	SOT-23	H	$3.77
LT6654AHS6-2.048#TRMPBF	SOT-23	H	$3.77	$2.72
LT6654AHS6-2.048#TRPBF	SOT-23	H	$3.72	$2.67
LT6654AHS6-2.5#PBF	SOT-23	H	$3.77
LT6654AHS6-2.5#TRMPBF	SOT-23	H	$3.77	$2.72
LT6654AHS6-2.5#TRPBF	SOT-23	H	$3.72	$2.67
LT6654AHS6-3.3#PBF	SOT-23	H	$3.77
LT6654AHS6-3.3#TRMPBF	SOT-23	H	$3.77	$2.72
LT6654AHS6-3.3#TRPBF	SOT-23	H	$3.72	$2.67
LT6654AHS6-3#PBF	SOT-23	H	$3.77
LT6654AHS6-3#TRMPBF	SOT-23	H	$3.77	$2.72
LT6654AHS6-3#TRPBF	SOT-23	H	$3.72	$2.67
LT6654AHS6-4.096#PBF	SOT-23	H	$3.77
LT6654AHS6-4.096#TRMPBF	SOT-23	H	$3.77	$2.72
LT6654AHS6-4.096#TRPBF	SOT-23	H	$3.72	$2.67
LT6654AHS6-5#PBF	SOT-23	H	$3.77
LT6654AHS6-5#TRMPBF	SOT-23	H	$3.77	$2.72
LT6654AHS6-5#TRPBF	SOT-23	H	$3.72	$2.67
LT6654AMPS6-1.25#PBF	SOT-23	MP	$9.36
LT6654AMPS6-1.25#TRMPBF	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-1.25#TRPBF	SOT-23	MP	$9.31	$6.68
LT6654AMPS6-2.048#PBF	SOT-23	MP	$9.36
LT6654AMPS6-2.048#TRMPBF	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-2.048#TRPBF	SOT-23	MP	$9.31	$6.68
LT6654AMPS6-2.5	SOT-23	MP	$9.36
LT6654AMPS6-2.5#PBF	SOT-23	MP	$9.36
LT6654AMPS6-2.5#TR	SOT-23	MP	$9.36	$6.68
LT6654AMPS6-2.5#TRM	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-2.5#TRMPBF	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-2.5#TRPBF	SOT-23	MP	$9.31	$6.68
LT6654AMPS6-3	SOT-23	MP	$9.36
LT6654AMPS6-3.3#PBF	SOT-23	MP	$9.36
LT6654AMPS6-3.3#TRM	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-3.3#TRMPBF	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-3.3#TRPBF	SOT-23	MP	$9.31	$6.68
LT6654AMPS6-3#PBF	SOT-23	MP	$9.36
LT6654AMPS6-3#TR	SOT-23	MP	$9.36	$6.68
LT6654AMPS6-3#TRM	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-3#TRMPBF	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-3#TRPBF	SOT-23	MP	$9.31	$6.68
LT6654AMPS6-4.096#PBF	SOT-23	MP	$9.36
LT6654AMPS6-4.096#TRMPBF	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-4.096#TRPBF	SOT-23	MP	$9.31	$6.68
LT6654AMPS6-5#PBF	SOT-23	MP	$9.36
LT6654AMPS6-5#TRMPBF	SOT-23	MP	$9.36	$6.73
LT6654AMPS6-5#TRPBF	SOT-23	MP	$9.31	$6.68
LT6654BHLS8-2.048#PBF	LS-8	H	$3.20	$2.29
LT6654BHLS8-2.5#PBF	LS-8	H	$3.20	$2.29
LT6654BHLS8-4.096#PBF	LS-8	H	$3.20	$2.29
LT6654BHLS8-5#PBF	LS-8	H	$3.20	$2.29
LT6654BHS6-1.25#PBF	SOT-23	H	$2.21
LT6654BHS6-1.25#TRMPBF	SOT-23	H	$2.21	$1.60
LT6654BHS6-1.25#TRPBF	SOT-23	H	$2.16	$1.55
LT6654BHS6-2.048#PBF	SOT-23	H	$2.16
LT6654BHS6-2.048#TRMPBF	SOT-23	H	$2.21	$1.60
LT6654BHS6-2.048#TRPBF	SOT-23	H	$2.16	$1.55
LT6654BHS6-2.5#PBF	SOT-23	H	$2.21
LT6654BHS6-2.5#TRMPBF	SOT-23	H	$2.21	$1.60
LT6654BHS6-2.5#TRPBF	SOT-23	H	$2.16	$1.55
LT6654BHS6-3.3#PBF	SOT-23	H	$2.21
LT6654BHS6-3.3#TRMPBF	SOT-23	H	$2.21	$1.60
LT6654BHS6-3.3#TRPBF	SOT-23	H	$2.16	$1.55
LT6654BHS6-3#PBF	SOT-23	H	$2.21
LT6654BHS6-3#TRMPBF	SOT-23	H	$2.21	$1.60
LT6654BHS6-3#TRPBF	SOT-23	H	$2.16	$1.55
LT6654BHS6-4.096#PBF	SOT-23	H	$2.21
LT6654BHS6-4.096#TRMPBF	SOT-23	H	$2.21	$1.60
LT6654BHS6-4.096#TRPBF	SOT-23	H	$2.16	$1.55
LT6654BHS6-5#PBF	SOT-23	H	$2.21
LT6654BHS6-5#TRMPBF	SOT-23	H	$2.21	$1.60
LT6654BHS6-5#TRPBF	SOT-23	H	$2.16	$1.55
LT6654BMPS6-1.25#PBF	SOT-23	MP	$5.45
LT6654BMPS6-1.25#TRMPBF	SOT-23	MP	$5.45	$3.92
LT6654BMPS6-1.25#TRPBF	SOT-23	MP	$5.40	$3.87
LT6654BMPS6-2.048#PBF	SOT-23	MP	$5.45
LT6654BMPS6-2.048#TRMPBF	SOT-23	MP	$5.45	$3.92
LT6654BMPS6-2.048#TRPBF	SOT-23	MP	$5.40	$3.87
LT6654BMPS6-2.5#PBF	SOT-23	MP	$5.45
LT6654BMPS6-2.5#TRMPBF	SOT-23	MP	$5.45	$3.92
LT6654BMPS6-2.5#TRPBF	SOT-23	MP	$5.40	$3.87
LT6654BMPS6-3.3#PBF	SOT-23	MP	$5.45
LT6654BMPS6-3.3#TR	SOT-23	MP	$5.40	$3.87
LT6654BMPS6-3.3#TRM	SOT-23	MP	$5.45	$3.92
LT6654BMPS6-3.3#TRMPBF	SOT-23	MP	$5.45	$3.92
LT6654BMPS6-3.3#TRPBF	SOT-23	MP	$5.40	$3.87
LT6654BMPS6-3#PBF	SOT-23	MP	$5.45
LT6654BMPS6-3#TRMPBF	SOT-23	MP	$5.45	$3.92
LT6654BMPS6-3#TRPBF	SOT-23	MP	$5.40	$3.87
LT6654BMPS6-4.096#PBF	SOT-23	MP	$5.45
LT6654BMPS6-4.096#TRMPBF	SOT-23	MP	$5.45	$3.92
LT6654BMPS6-4.096#TRPBF	SOT-23	MP	$5.40	$3.87
LT6654BMPS6-5#PBF	SOT-23	MP	$5.45
LT6654BMPS6-5#TRMPBF	SOT-23	MP	$5.45	$3.92
LT6654BMPS6-5#TRPBF	SOT-23	MP	$5.40	$3.87
