LTC1542技术文档下载：

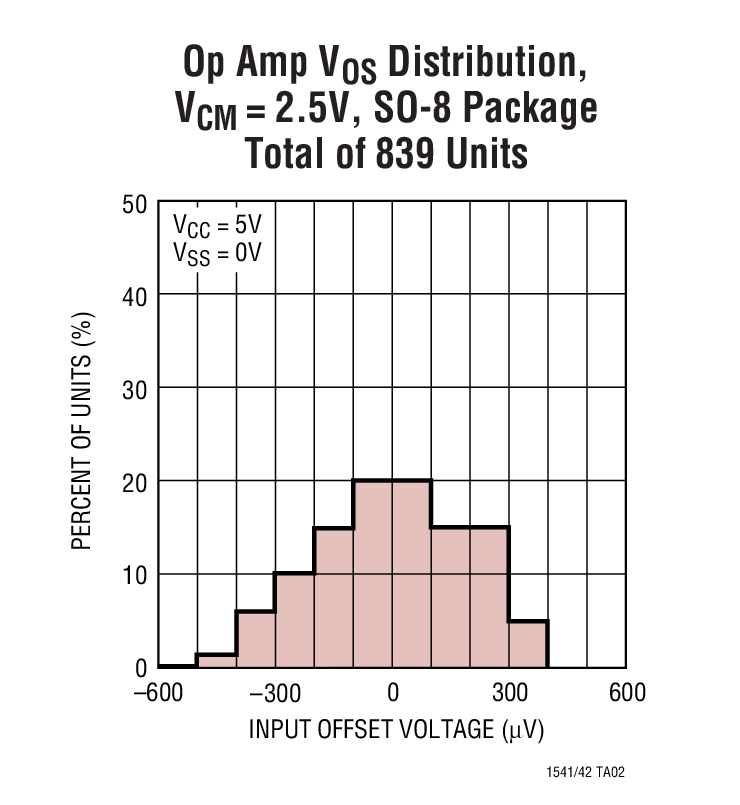

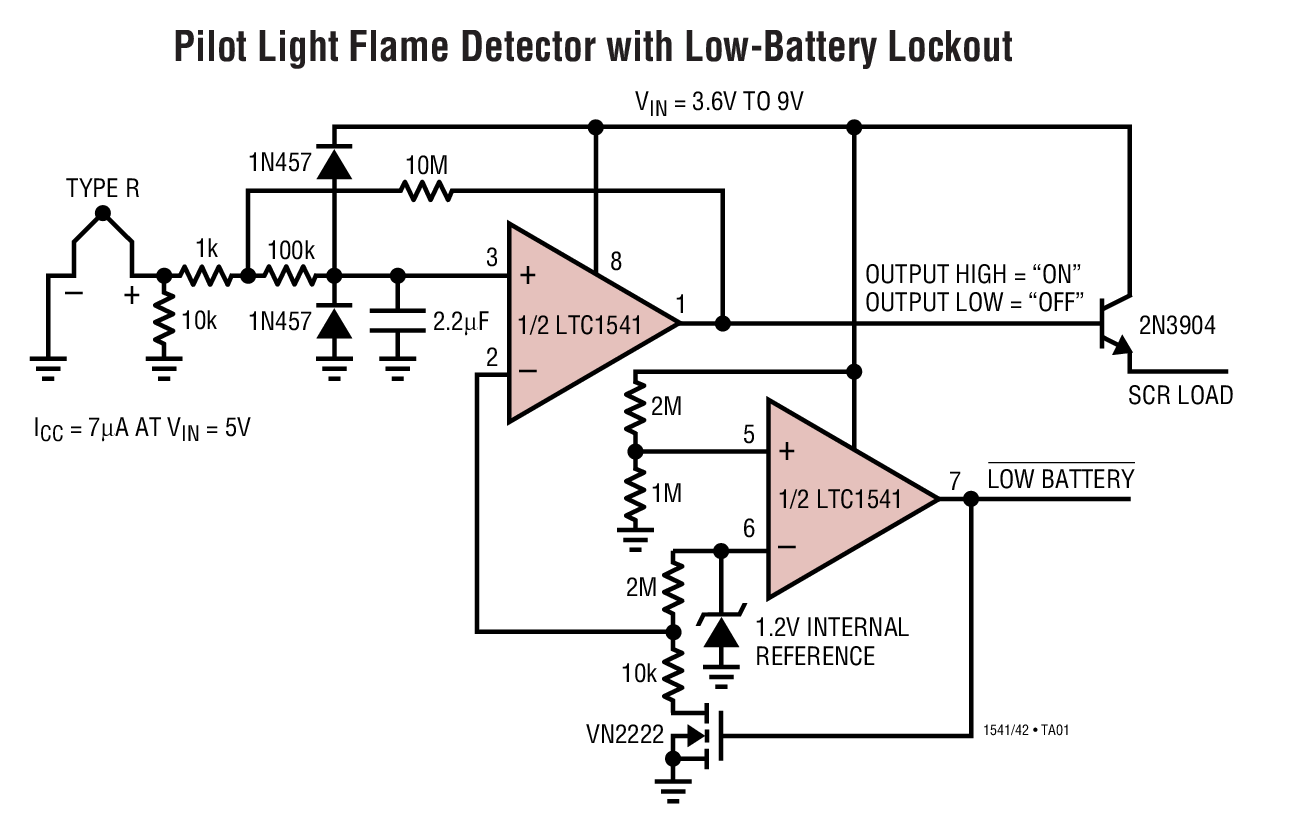

LTC1542 - 典型应用图例：

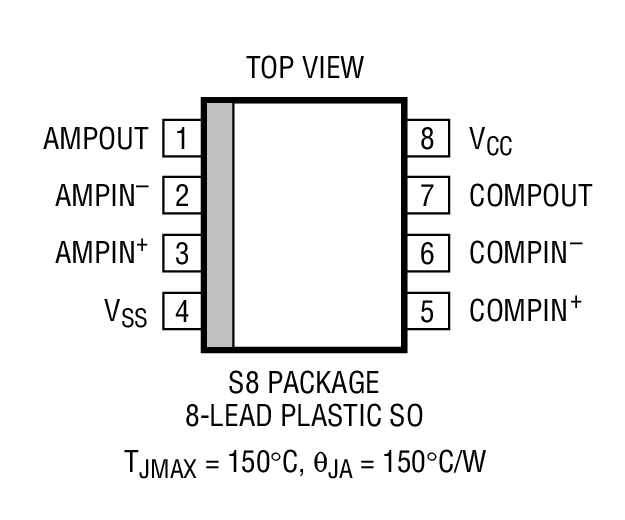

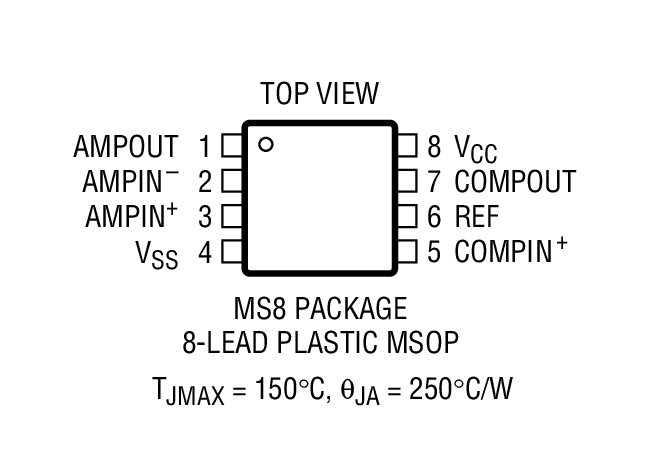

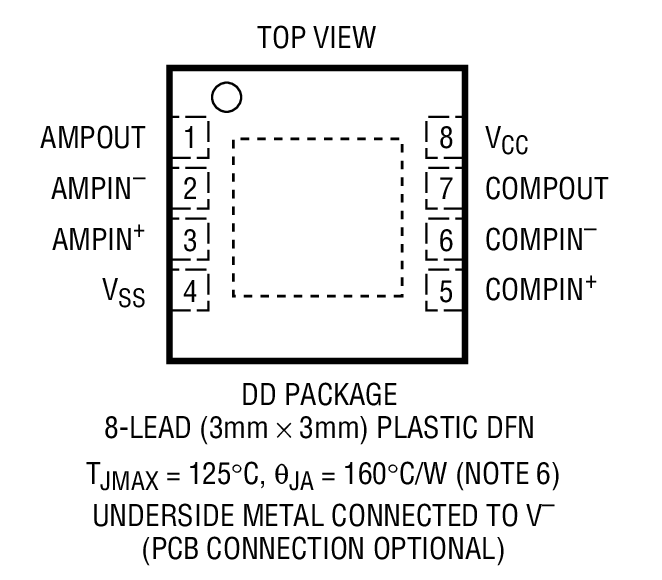

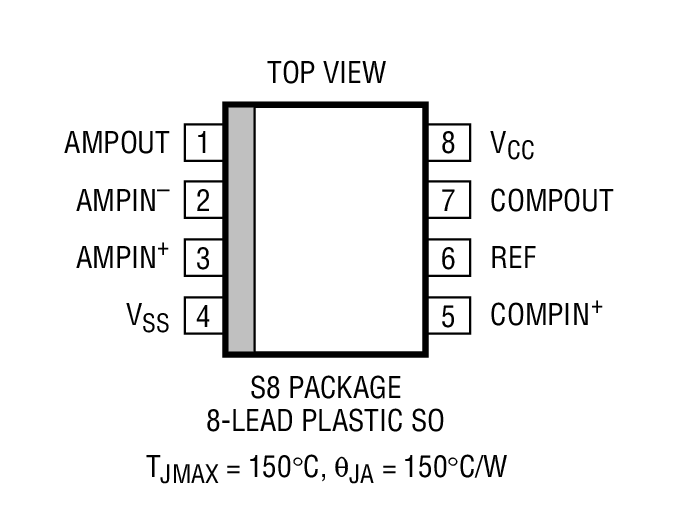

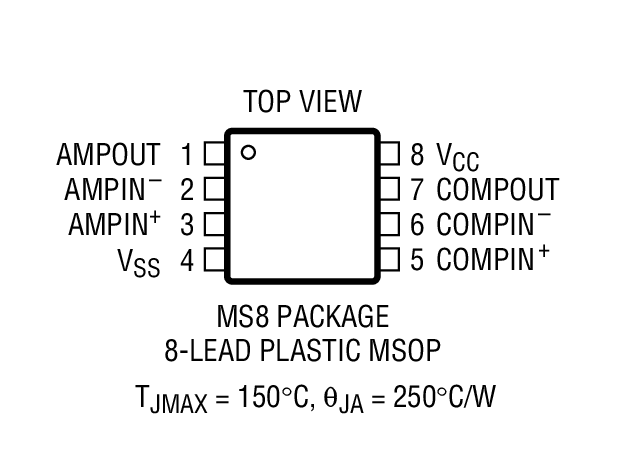

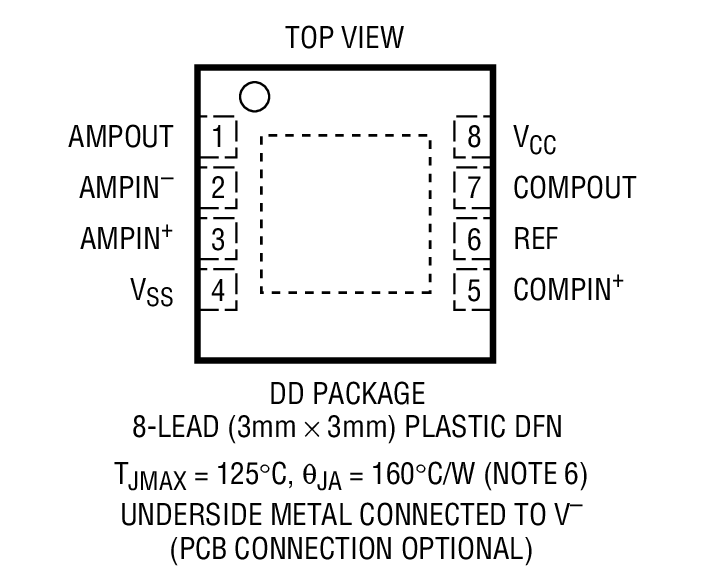

LTC1542 - 封装图解：
LTC1542 - LTC1542是微功率运算放大器、比较器和基准
LTC1542是Linear公司的一款微功率比较器产品，LTC1542是微功率运算放大器、比较器和基准，本站介绍了LTC1542的封装应用图解、特点和优点、功能等，并给出了与LTC1542相关的凌力尔特元器件型号供参考。
LTC1542 - 微功率运算放大器、比较器和基准
LTC1542 - 微功率运算放大器、比较器和基准 - Linear Technology（凌力尔特）
功能描述
LTC1541 / LTC1542 将一个微功率放大器、比较器和带隙基准 (LTC1541) 整合在一个 8 引脚封装中。该器件依靠 2.5V 至 12.6V 单电源或 ±1.25V 至 ±6.3V 双电源供电运作，并具有一个 5µA 的典型电源电流。运放和比较器均具有一个从负电源扩展至正电源之 1.3V 以内的共模输入电压范围。运放输出级具有轨至轨输出摆幅。比较器的负输入在内部连接至基准输出 (LTC1541)。
基准输出电压在扩展温度范围内为 1.2V ±1%。输出能够驱动一个高达 0.01µF 的旁路电容器，并不会产生任何振荡。另外，它还能供应高达 2mA 和吸收高达 20µA 的电流。
运放在内部进行补偿，以实现稳定的单位增益以及在 12kHz 的典型 GBW 和 8V/ms 的摆率。比较器具有 ±2.25mV 的内部迟滞以确保干净的输出开关切换，即使在采用缓慢移动的输入信号时也不例外。
LTC1541 / LTC1542 采用 MSOP 和 SO-8 封装。对于空间受限的应用，LTC1541 / LTC1542 可提供 3mm x 3mm 扁平 (仅高 0.8mm) 双侧引脚细间距无引线封装 (DFN)。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1542CDD | 3x3 DFN-8 | C | $1.94 | $1.45 |
| LTC1542CDD#PBF | 3x3 DFN-8 | C | $1.94 | $1.45 |
| LTC1542CDD#TR | 3x3 DFN-8 | C | $1.50 | |
| LTC1542CDD#TRPBF | 3x3 DFN-8 | C | $1.50 | |
| LTC1542CMS8 | MS-8 | C | $1.80 | $1.35 |
| LTC1542CMS8#PBF | MS-8 | C | $1.80 | $1.35 |
| LTC1542CMS8#TR | MS-8 | C | $1.40 | |
| LTC1542CMS8#TRPBF | MS-8 | C | $1.40 | |
| LTC1542CS8 | SO-8 | C | $1.70 | $1.20 |
| LTC1542CS8#PBF | SO-8 | C | $1.70 | $1.20 |
| LTC1542CS8#TR | SO-8 | C | $1.25 | |
| LTC1542CS8#TRPBF | SO-8 | C | $1.25 | |
| LTC1542IDD | 3x3 DFN-8 | I | $2.13 | $1.61 |
| LTC1542IDD#PBF | 3x3 DFN-8 | I | $2.13 | $1.61 |
| LTC1542IDD#TR | 3x3 DFN-8 | I | $1.66 | |
| LTC1542IDD#TRPBF | 3x3 DFN-8 | I | $1.66 | |
| LTC1542IMS8 | MS-8 | I | $1.98 | $1.50 |
| LTC1542IMS8#PBF | MS-8 | I | $1.98 | $1.50 |
| LTC1542IMS8#TR | MS-8 | I | $1.55 | |
| LTC1542IMS8#TRPBF | MS-8 | I | $1.55 | |
| LTC1542IS8 | SO-8 | I | $2.55 | $2.15 |
| LTC1542IS8#PBF | SO-8 | I | $2.55 | $2.15 |
| LTC1542IS8#TR | SO-8 | I | $2.21 | |
| LTC1542IS8#TRPBF | SO-8 | I | $2.21 |
