LTC2000-16 - LTC2000-16是16 / 14 / 11 位、2.5Gsps DAC

LTC2000-16是Linear公司的一款高速 DAC产品，LTC2000-16是16 / 14 / 11 位、2.5Gsps DAC，本站介绍了LTC2000-16的封装应用图解、特点和优点、功能等，并给出了与LTC2000-16相关的凌力尔特元器件型号供参考。

LTC2000-16 - 16 / 14 / 11 位、2.5Gsps DAC

LTC2000 - 16 / 14 / 11 位、2.5Gsps DAC - Linear Technology（凌力尔特）

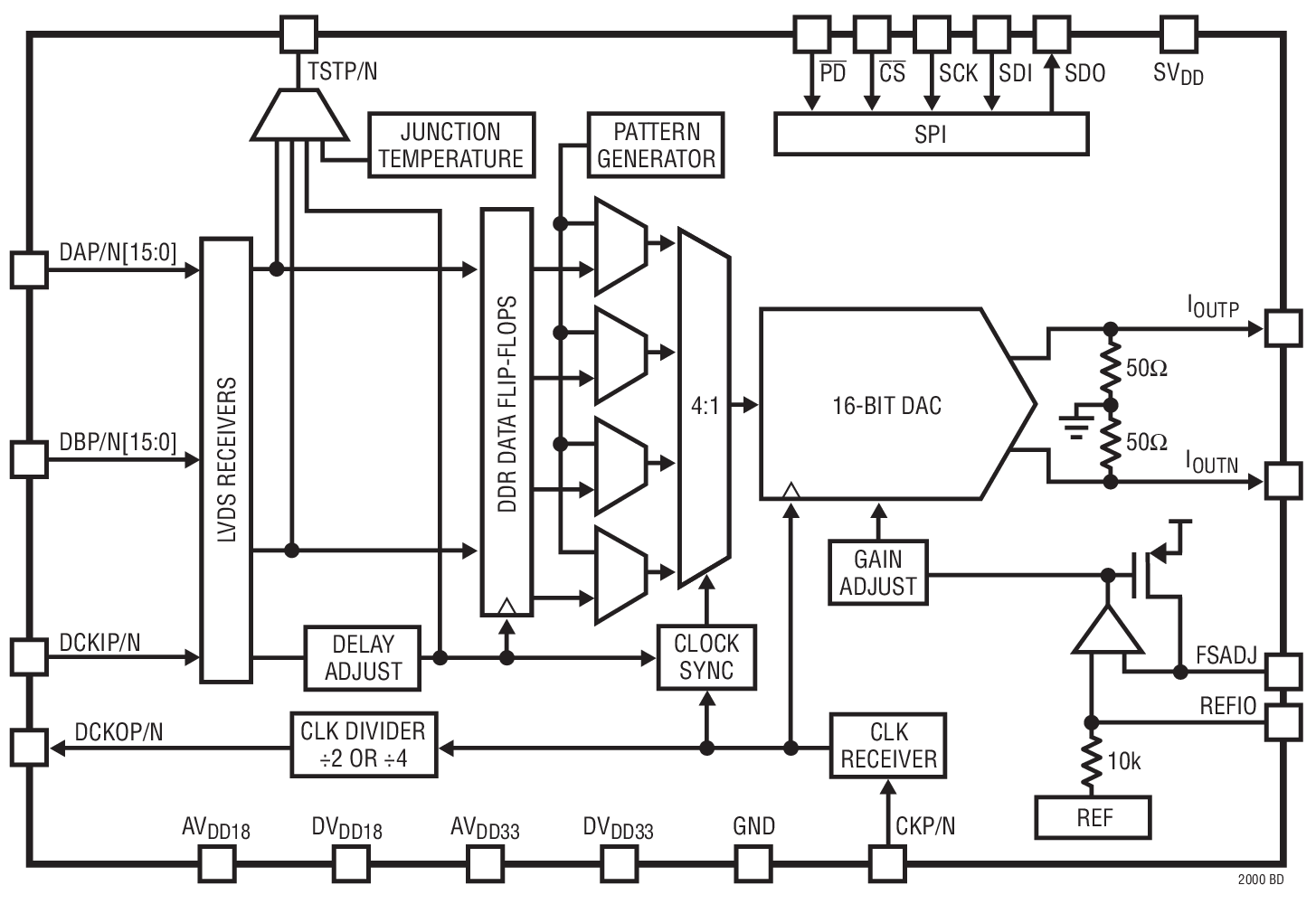

功能描述

LTC2000 是一个 16 / 14 / 11 位 2.5Gsps 电流导引 DAC 系列，具有卓越的频谱纯度。

单 (1.25Gsps 模式) 或双 (2.5Gsps 模式) 端口源同步 LVDS 接口采用一个 625MHz DDR 数据时钟 (其可与数据正交或同相) 以支持高达 1.25Gbps 的数据速率。一个内部同步器可自动地使数据与 DAC 采样时钟对准。

诸如模式发生、LVDS输出环路和结温检测等其他功能简化了系统开发和测试。

一个串行外设接口 (SPI) 端口提供了内部寄存器的配置和回读。LTC2000 采用 1.8V 和 3.3V 电源供电运作，在 2.5Gsps 和 1.25Gsps 采样速率下的功耗分别为 2.2W 和 1.3W。

特点

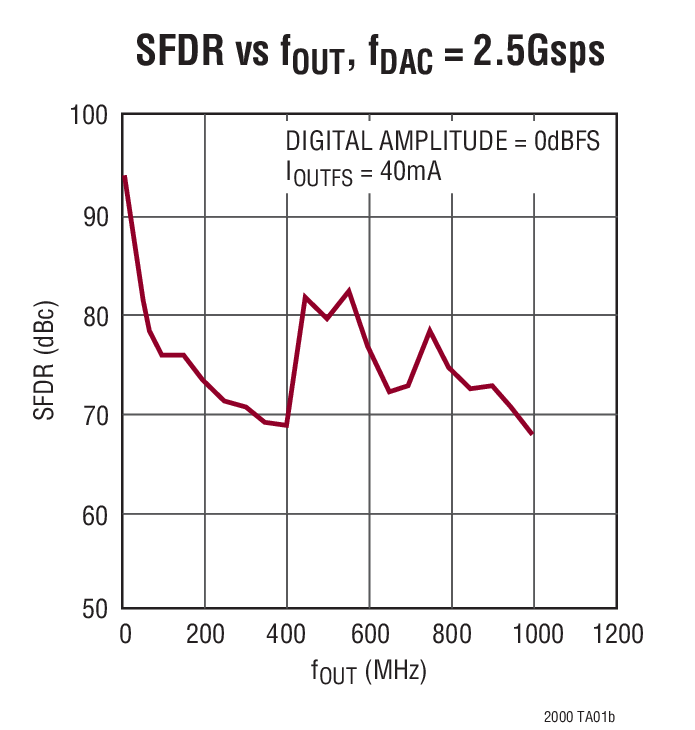

在 70MHz fOUT 具有 80dBc SFDR

在 DC 至 1000MHz fOUT 范围内具有 >68dBc SFDR

40mA 标称全标度、兼容 ±1V 输出

10mA 至 60mA 可调全标度电流范围

单或双端口 DDR LVDS 和 DHSTL 接口

低延迟 (对于单端口为 7.5 个周期，对于双端口为 11 个周期)

在 DC 至 1000MHz fOUT 范围内具有 >78dBc 双音调互调失真 (IMD)

在用于65MHz fOUT的 1MHz偏移频率下具有-165dBc/Hz附加相位噪声

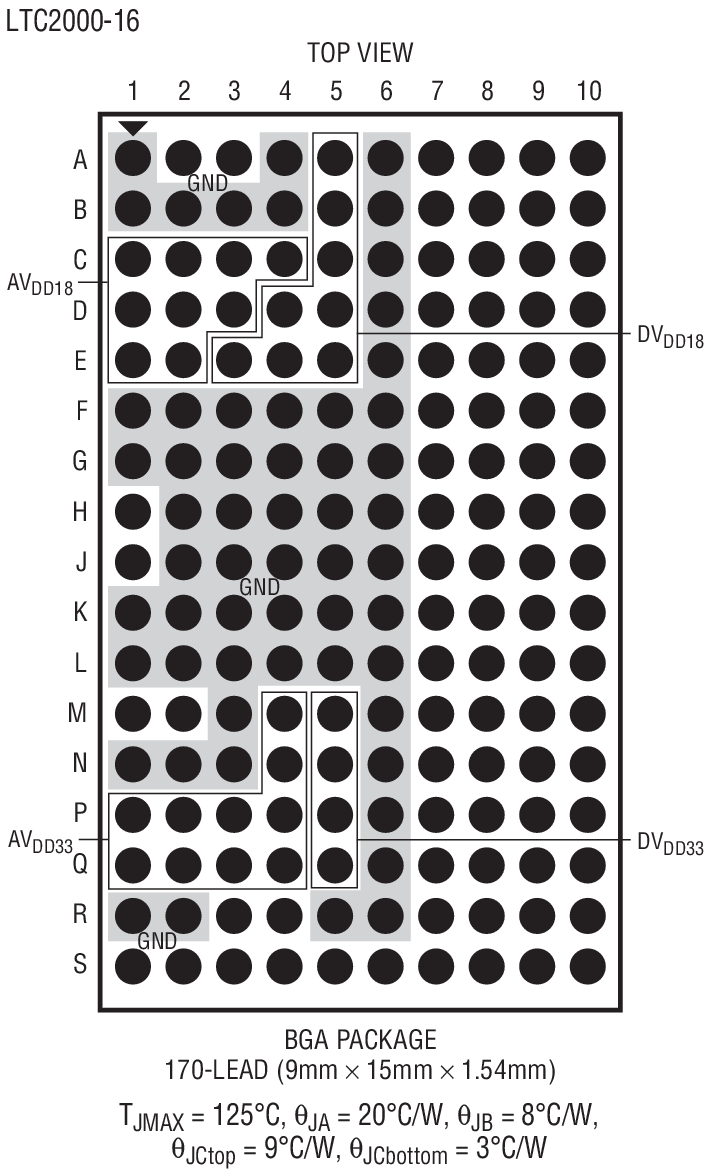

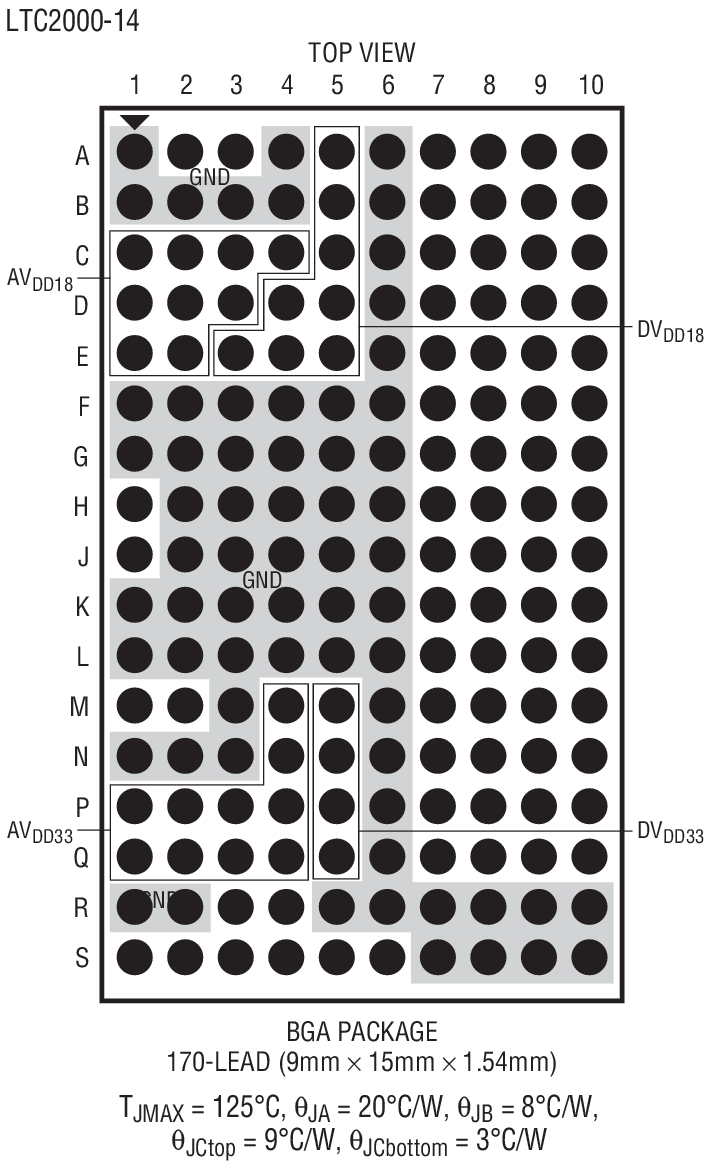

170 引脚 (9mm x 15mm) BGA 封装

应用

宽带通信系统

电缆数据服务接口规范电缆调制解调器终端系统 (DOCSIS CMTS)

直接 RF 合成

雷达

仪表

自动测试设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2000CY-11#PBF	15mm x 9mm x 1.54mm BGA	C	$55.71	$39.00
LTC2000CY-14#PBF	15mm x 9mm x 1.54mm BGA	C	$70.00	$49.00
LTC2000CY-16#PBF	15mm x 9mm x 1.54mm BGA	C	$98.57	$69.00
LTC2000IY-11#PBF	15mm x 9mm x 1.54mm BGA	I	$64.07	$44.85
LTC2000IY-14#PBF	15mm x 9mm x 1.54mm BGA	I	$80.50	$56.35
LTC2000IY-16#PBF	15mm x 9mm x 1.54mm BGA	I	$113.36	$79.35
