    当前位置：Linear公司 > > 凌力尔特芯片 >> LTC2050
    LTC2050技术文档下载：
    LTC2050技术文档产品手册下载
    LTC2050 - 典型应用图例：

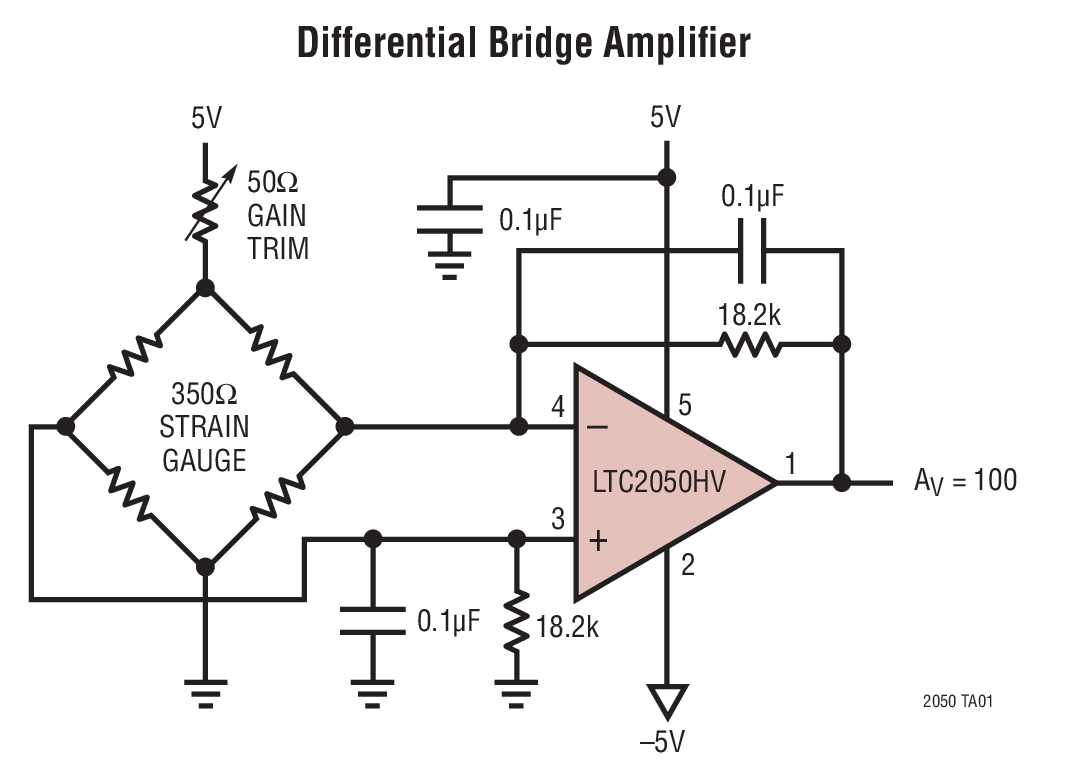

    LTC2050典型应用图例一
    LTC2050 - 封装图解：

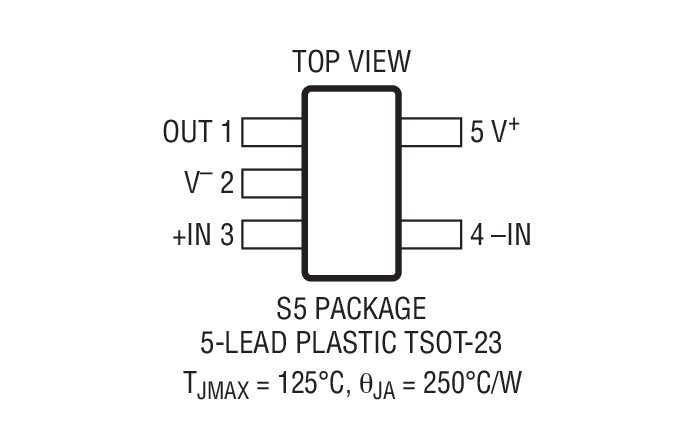

    LTC2050封装图解一

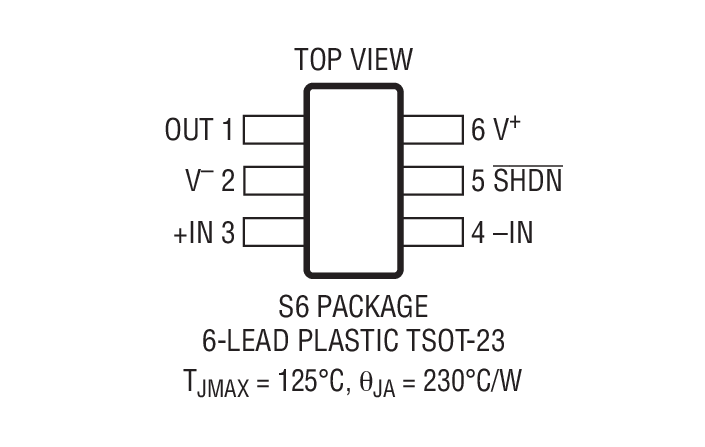

    LTC2050封装图解二
    LTC2050LTC2050
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LTC2050介绍
    LTC2050 - LTC2050是采用 SOT-23 封装的零漂移运算放大器

    LTC2050是Linear公司的一款低偏置电流放大器产品，LTC2050是采用 SOT-23 封装的零漂移运算放大器，本站介绍了LTC2050的封装应用图解、特点和优点、功能等，并给出了与LTC2050相关的凌力尔特元器件型号供参考。

    LTC2050 - 采用 SOT-23 封装的零漂移运算放大器

    LTC2050 - 采用 SOT-23 封装的零漂移运算放大器 - Linear Technology（凌力尔特）

    功能描述

    LTC2050 和 LTC2050HV 是零漂移运算放大器，采用 5 引脚或 6 引脚 SOT-23 和SO-8 封装。LTC2050 采用 2.7V 至 6V 单工作电源。LTC2050HV 采用 2.7V 至 ±5.5V 工作电源。电流消耗为 800μA，而且，采用 6 引脚 SOT-23 和 SO-8 封装的器件版本提供了断电功能 (低态有效)。

    LTC2050 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。典型输入失调电压和失调漂移分别为 0.5μV 和 10nV/ºC。利用高于 130dB 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 失调和漂移提供了支持。

    输入共模电压范围从负电源至高达正电源的 1V (典型值) 以内。LTC2050 还具有一个增强型输出级，该输出级能够把低至 2kΩ 的负载驱动至两个电源轨。开环增益通常为 140dB。另外，LTC2050 还拥有一个 1.5μVP-P DC 至 10Hz 噪声和一个 3MHz 的增益带宽乘积。

    特点
  • 最大失调电压：3μV
  • 最大失调电压漂移：30nV/ºC
  • 噪声：1.5μVP-P (0.01Hz 至 10Hz 频率范围内的典型值)
  • 电压增益：140dB (典型值)
  • PSRR：130dB (典型值)
  • CMRR：130dB (典型值)
  • 电源电流：0.8mA (典型值)
  • 工作电源：2.7V 至 6V (LTC2050) 2.7V 至 ±5.5V (LTC2050HV)
  • 扩展的共模输入范围
  • 轨至轨输出摆幅
  • 输入过载恢复时间：2ms (典型值)
  • 工作温度范围：-40/ºC 至 125ºC
  • 扁平 (1mm) SOT-23 (ThinSOTTM) 封装
    • 应用
  • 热电偶放大器
  • 电子衡器
  • 医疗仪表
  • 应变仪放大器
  • 高分辨率数据采集
  • 高 DC 准确度 RC 有源滤波器
  • 低端电流检测
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2050CS5 SOT-23 C $1.41
    LTC2050CS5#PBF SOT-23 C $1.41
    LTC2050CS5#TR SOT-23 C $1.41 $1.15
    LTC2050CS5#TRM SOT-23 C $1.41 $1.17
    LTC2050CS5#TRMPBF SOT-23 C $1.41 $1.17
    LTC2050CS5#TRPBF SOT-23 C $1.41 $1.15
    LTC2050CS6 SOT-23 C $1.56
    LTC2050CS6#PBF SOT-23 C $1.56
    LTC2050CS6#TR SOT-23 C $1.56 $1.25
    LTC2050CS6#TRM SOT-23 C $1.56 $1.27
    LTC2050CS6#TRMPBF SOT-23 C $1.56 $1.27
    LTC2050CS6#TRPBF SOT-23 C $1.56 $1.25
    LTC2050CS8 SO-8 C $1.35 $1.15
    LTC2050CS8#PBF SO-8 C $1.35 $1.15
    LTC2050CS8#TR SO-8 C $1.21
    LTC2050CS8#TRPBF SO-8 C $1.21
    LTC2050HS5 SOT-23 H $1.57
    LTC2050HS5#PBF SOT-23 H $1.57
    LTC2050HS5#TR SOT-23 H $1.57 $1.31
    LTC2050HS5#TRM SOT-23 H $1.57 $1.33
    LTC2050HS5#TRMPBF SOT-23 H $1.57 $1.33
    LTC2050HS5#TRPBF SOT-23 H $1.57 $1.31
    LTC2050HS6 SOT-23 H $1.67
    LTC2050HS6#PBF SOT-23 H $1.67
    LTC2050HS6#TR SOT-23 H $1.67 $1.41
    LTC2050HS6#TRM SOT-23 H $1.77 $1.43
    LTC2050HS6#TRMPBF SOT-23 H $1.77 $1.43
    LTC2050HS6#TRPBF SOT-23 H $1.67 $1.41
    LTC2050HVCS5 SOT-23 C $1.81
    LTC2050HVCS5#PBF SOT-23 C $1.81
    LTC2050HVCS5#TR SOT-23 C $1.81 $1.45
    LTC2050HVCS5#TRM SOT-23 C $1.81 $1.47
    LTC2050HVCS5#TRMPBF SOT-23 C $1.81 $1.47
    LTC2050HVCS5#TRPBF SOT-23 C $1.81 $1.45
    LTC2050HVCS6 SOT-23 C $1.91
    LTC2050HVCS6#PBF SOT-23 C $1.91
    LTC2050HVCS6#TR SOT-23 C $1.91 $1.55
    LTC2050HVCS6#TRM SOT-23 C $1.91 $1.57
    LTC2050HVCS6#TRMPBF SOT-23 C $1.91 $1.57
    LTC2050HVCS6#TRPBF SOT-23 C $1.91 $1.55
    LTC2050HVCS8 SO-8 C $1.75 $1.45
    LTC2050HVCS8#PBF SO-8 C $1.75 $1.45
    LTC2050HVCS8#TR SO-8 C $1.51
    LTC2050HVCS8#TRPBF SO-8 C $1.51
    LTC2050HVHS5 SOT-23 H $1.96
    LTC2050HVHS5#PBF SOT-23 H $1.96
    LTC2050HVHS5#TR SOT-23 H $1.96 $1.66
    LTC2050HVHS5#TRM SOT-23 H $1.96 $1.68
    LTC2050HVHS5#TRMPBF SOT-23 H $1.96 $1.68
    LTC2050HVHS5#TRPBF SOT-23 H $1.96 $1.66
    LTC2050HVHS6 SOT-23 H $2.16
    LTC2050HVHS6#PBF SOT-23 H $2.16
    LTC2050HVHS6#TR SOT-23 H $2.16 $1.81
    LTC2050HVHS6#TRM SOT-23 H $2.16 $1.83
    LTC2050HVHS6#TRMPBF SOT-23 H $2.16 $1.83
    LTC2050HVHS6#TRPBF SOT-23 H $2.16 $1.81
    LTC2050HVIS5 SOT-23 I $1.96
    LTC2050HVIS5#PBF SOT-23 I $1.96
    LTC2050HVIS5#TR SOT-23 I $1.96 $1.66
    LTC2050HVIS5#TRM SOT-23 I $1.96 $1.68
    LTC2050HVIS5#TRMPBF SOT-23 I $1.96 $1.68
    LTC2050HVIS5#TRPBF SOT-23 I $1.96 $1.66
    LTC2050HVIS6 SOT-23 I $2.16
    LTC2050HVIS6#PBF SOT-23 I $2.16
    LTC2050HVIS6#TR SOT-23 I $2.16 $1.81
    LTC2050HVIS6#TRM SOT-23 I $2.16 $1.83
    LTC2050HVIS6#TRMPBF SOT-23 I $2.16 $1.83
    LTC2050HVIS6#TRPBF SOT-23 I $2.16 $1.81
    LTC2050HVIS8 SO-8 I $1.90 $1.55
    LTC2050HVIS8#PBF SO-8 I $1.90 $1.55
    LTC2050HVIS8#TR SO-8 I $1.61
    LTC2050HVIS8#TRPBF SO-8 I $1.61
    LTC2050IS5 SOT-23 I $1.57
    LTC2050IS5#PBF SOT-23 I $1.57
    LTC2050IS5#TR SOT-23 I $1.57 $1.31
    LTC2050IS5#TRM SOT-23 I $1.57 $1.33
    LTC2050IS5#TRMPBF SOT-23 I $1.57 $1.33
    LTC2050IS5#TRPBF SOT-23 I $1.57 $1.31
    LTC2050IS6 SOT-23 I $1.67
    LTC2050IS6#PBF SOT-23 I $1.67
    LTC2050IS6#TR SOT-23 I $1.67 $1.41
    LTC2050IS6#TRM SOT-23 I $1.77 $1.43
    LTC2050IS6#TRMPBF SOT-23 I $1.77 $1.43
    LTC2050IS6#TRPBF SOT-23 I $1.67 $1.41
    LTC2050IS8 SO-8 I $1.50 $1.25
    LTC2050IS8#PBF SO-8 I $1.50 $1.25
    LTC2050IS8#TR SO-8 I $1.31
    LTC2050IS8#TRPBF SO-8 I $1.31
