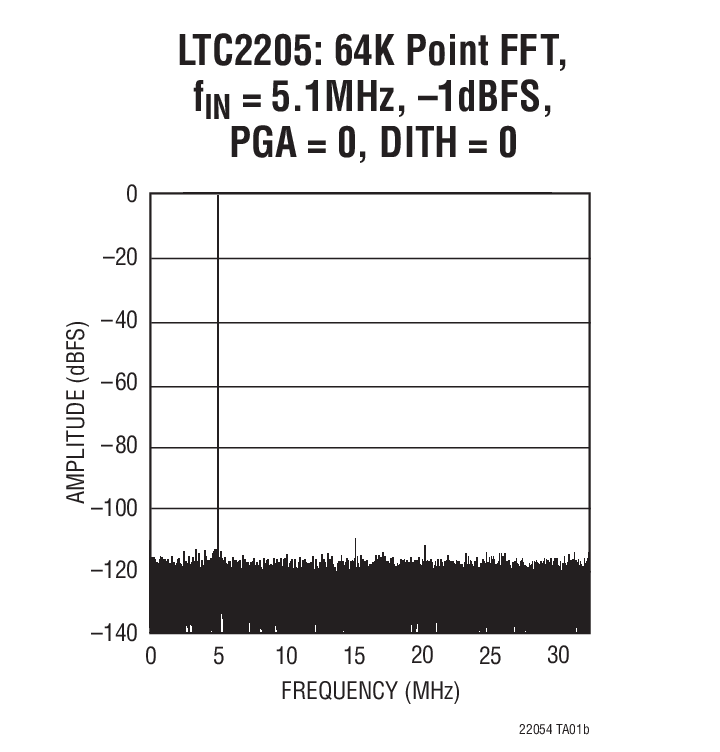

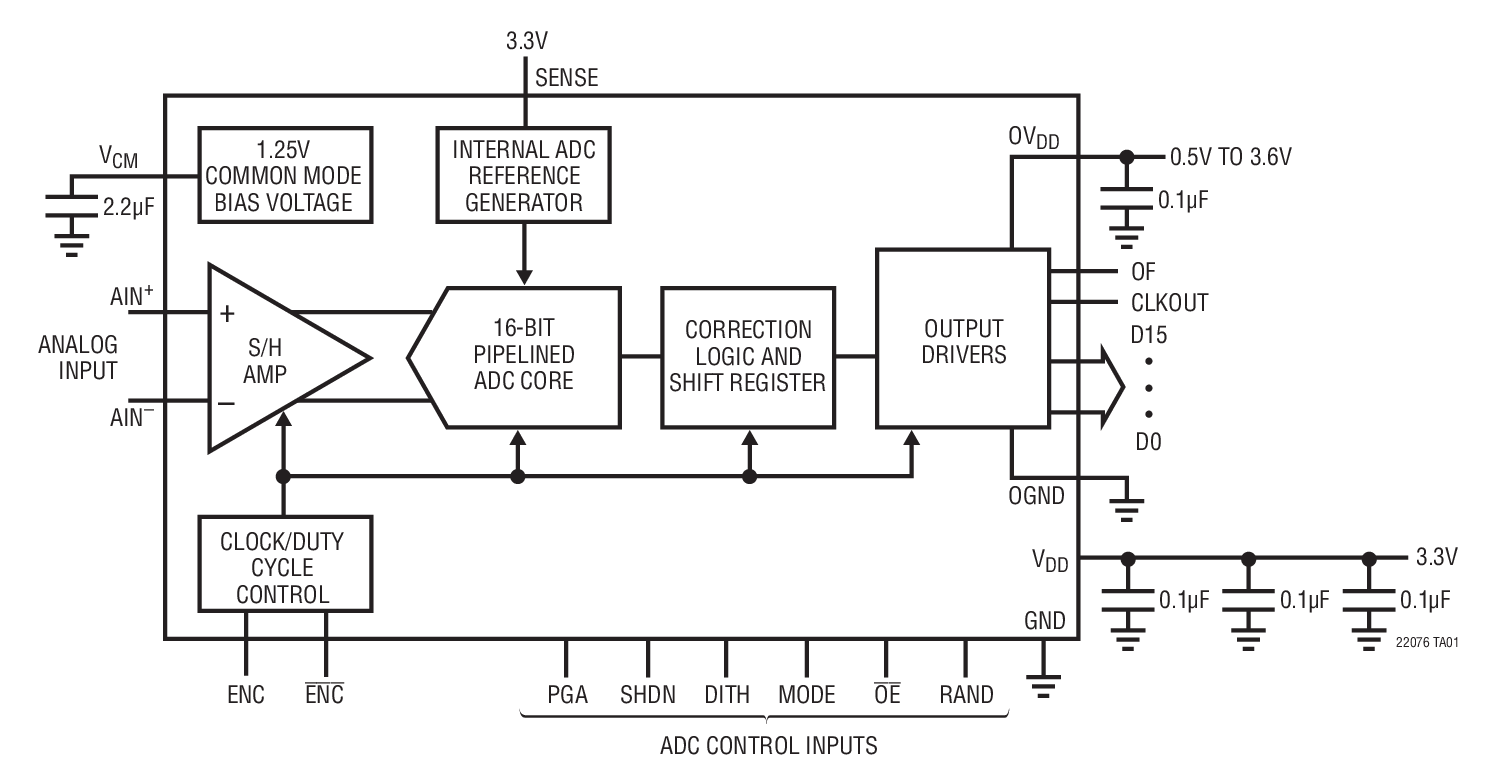

LTC2205 - 典型应用图例：

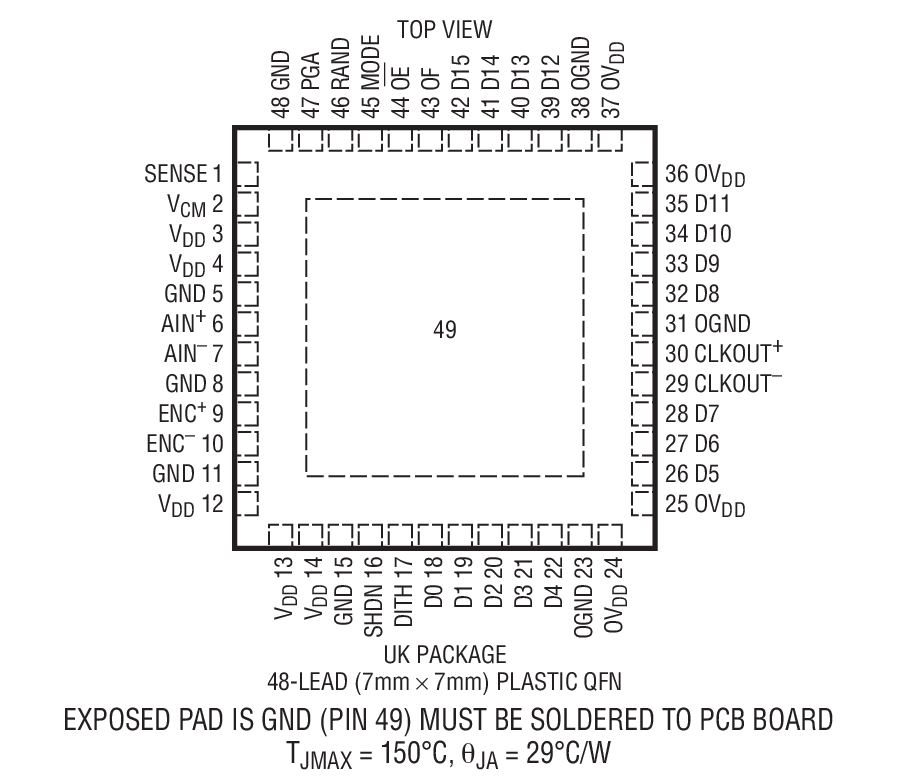

LTC2205 - 封装图解：

LTC2205 - LTC2205是16 位、65Msps ADC

LTC2205是Linear公司的一款高速 ADC产品，LTC2205是16 位、65Msps ADC，本站介绍了LTC2205的封装应用图解、特点和优点、功能等，并给出了与LTC2205相关的凌力尔特元器件型号供参考。

LTC2205 - 16 位、65Msps ADC

LTC2205 - 16 位、65Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2205/LTC2204 是采样 16 位 A/D 转换器，专为对输入频率高达 700MHz的高频、宽动态范围信号进行数字化处理而设计。可利用 PGA 前端对 ADC 的输入范围实施优化。

LTC2205/LTC2204 非常适合于要求苛刻的通信应用，其 AC 性能包括 79dB SNR 和 100dB 无寄生动态范围 (SFDR)。90fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括 ±4LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

特点

采样速率：65Msps/40Msps

79dB SNR 和 100dB SFDR (2.25VP-P 输入范围)

在 140MHz 时 SFDR > 92dB (1.5VP-P 输入范围)

PGA 前端 (2.25VP-P 或 1.5VP-P 输入范围)

700MHz 满功率带宽 S/H (采样及保持)

可选的内部抖动

可选的数据输出随机函数发生器

单 3.3V 电源

功耗：610mW/480mW

任选的时钟占空比稳定器

超范围指示器

引脚兼容系列 105Msps：LTC2207 (16 位)、LTC2207-14 (14 位) 80Msps：LTC2206 (16 位)、LTC2206-14 (14 位) 65Msps：LTC2205 (16 位)、LTC2205-14 (14 位) 40Msps：LTC2204 (16 位)

48 引脚 (7mm x 7mm) QFN 封装

应用

电信

接收机

蜂窝基站

频谱分析

成像系统

ATE

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2205CUK	7x7 QFN-48	C	$61.89	$43.33
LTC2205CUK#PBF	7x7 QFN-48	C	$61.89	$43.33
LTC2205CUK#TR	7x7 QFN-48	C		$43.43
LTC2205CUK#TRPBF	7x7 QFN-48	C		$43.43
LTC2205IUK	7x7 QFN-48	I	$74.29	$52.00
LTC2205IUK#PBF	7x7 QFN-48	I	$74.29	$52.00
LTC2205IUK#TR	7x7 QFN-48	I		$52.10
LTC2205IUK#TRPBF	7x7 QFN-48	I		$52.10
