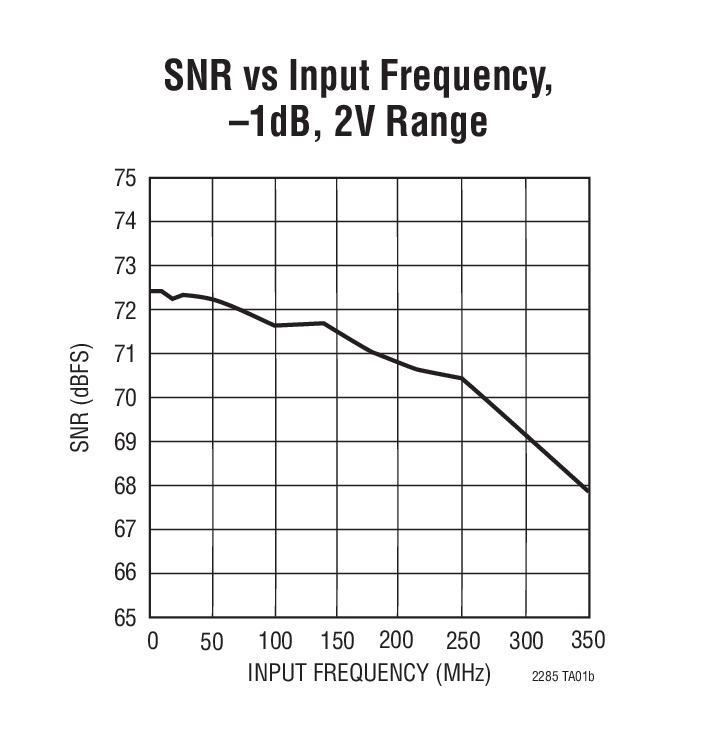

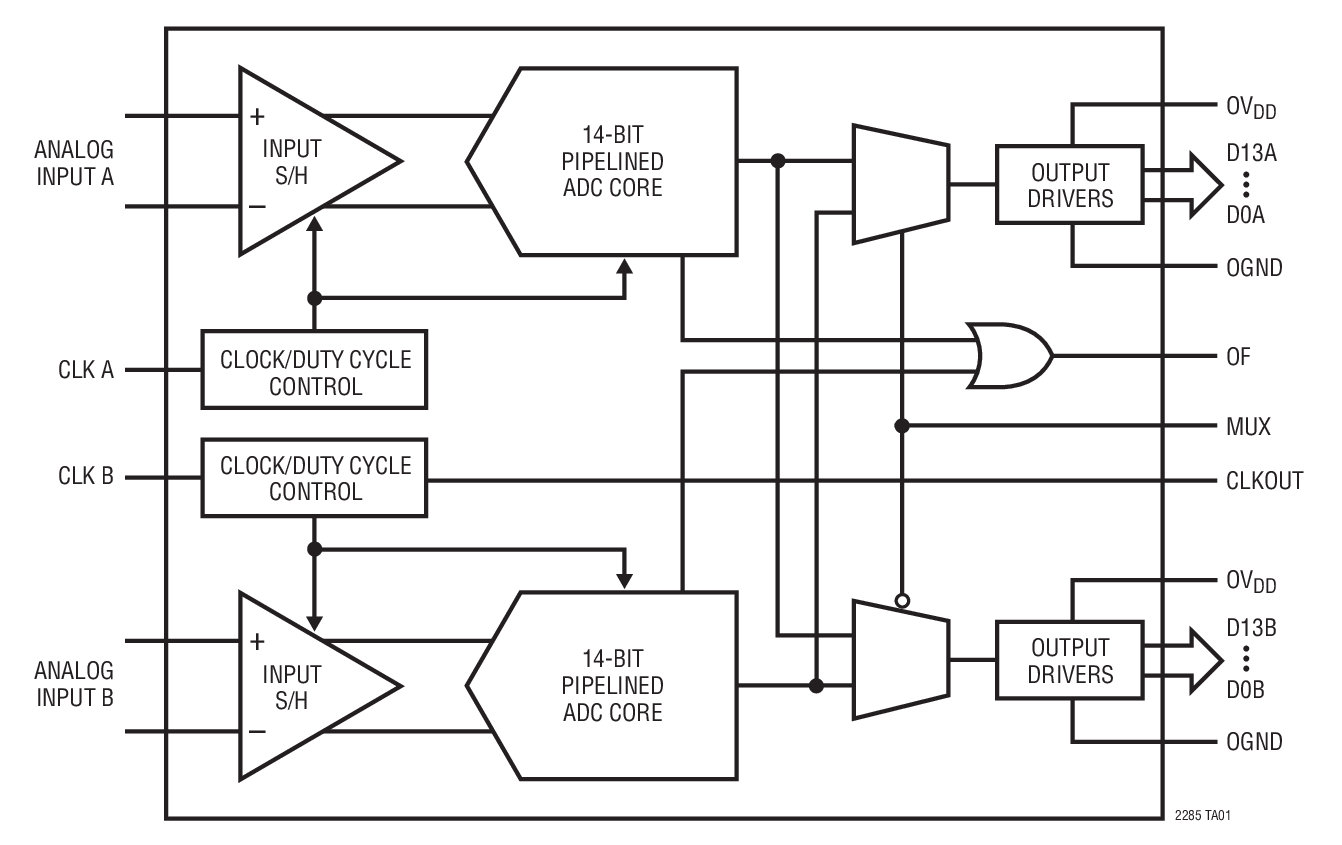

LTC2285 - 典型应用图例：

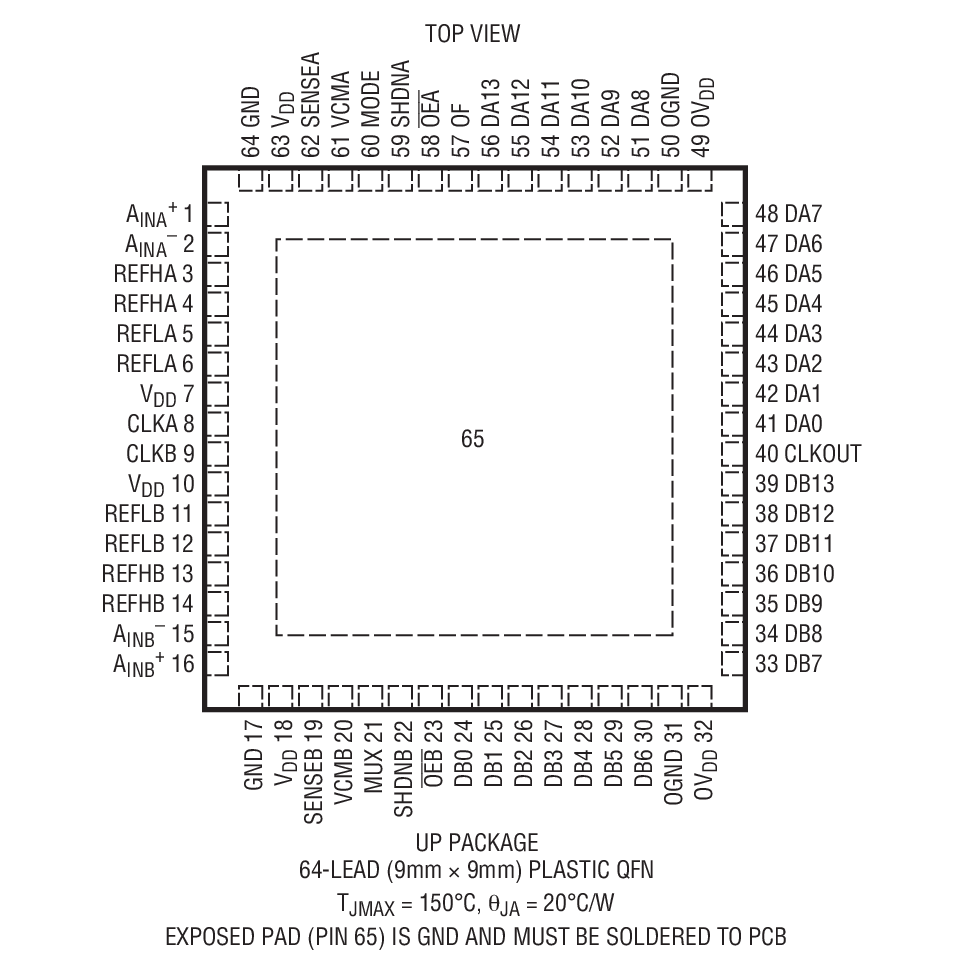

LTC2285 - 封装图解：

LTC2285 - LTC2285是双通道、14位、125Msps 低功率 3V ADC

LTC2285是Linear公司的一款高速 ADC产品，LTC2285是双通道、14位、125Msps 低功率 3V ADC，本站介绍了LTC2285的封装应用图解、特点和优点、功能等，并给出了与LTC2285相关的凌力尔特元器件型号供参考。

LTC2285 - 双通道、14位、125Msps 低功率 3V ADC

LTC2285 - 双通道、14位、125Msps 低功率 3V ADC - Linear Technology（凌力尔特）

功能描述

LTC2285 是一款 14 位、125Msps、低功率、双通道 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 72.2dB SNR 和 82dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2285 成为了要求苛刻的成像和通信应用的理想选择。

典型 DC 规格包括 ±1.5LSB INL、±0.6LSB DNL。转换噪声很低，仅为 1.3LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。一个数据就绪输出时钟 (CLKOUT) 可用于对输出数据进行锁存。

特点

集成双通道 14 位 ADC

采样速率：125Msps

单 3V 电源 (2.85V 至 3.4V)

低功率：790mW

72.4dB SNR、88dB SFDR

110dB 通道隔离度 (在 100MHz)

灵活的输入：1VP-P 至 2VP-P 范围

640MHz 满功率带宽 S/H (采样及保持)

时钟占空比稳定器

停机和打盹模式

数据就绪输出时钟

引脚兼容系列 125Msps：LTC2283 (12 位)、LTC2285 (14 位) 105Msps：LTC2282 (12 位)、LTC2284 (14 位) 80Msps：LTC2294 (12 位)、LTC2299 (14 位) 65Msps：LTC2293 (12 位)、LTC2298 (14 位) 40Msps：LTC2292 (12 位)、LTC2297 (14 位)

64 引脚 (9mm x 9mm) QFN 封装

应用

无线和有线宽带通信

成像系统

频谱分析

便携式仪表
