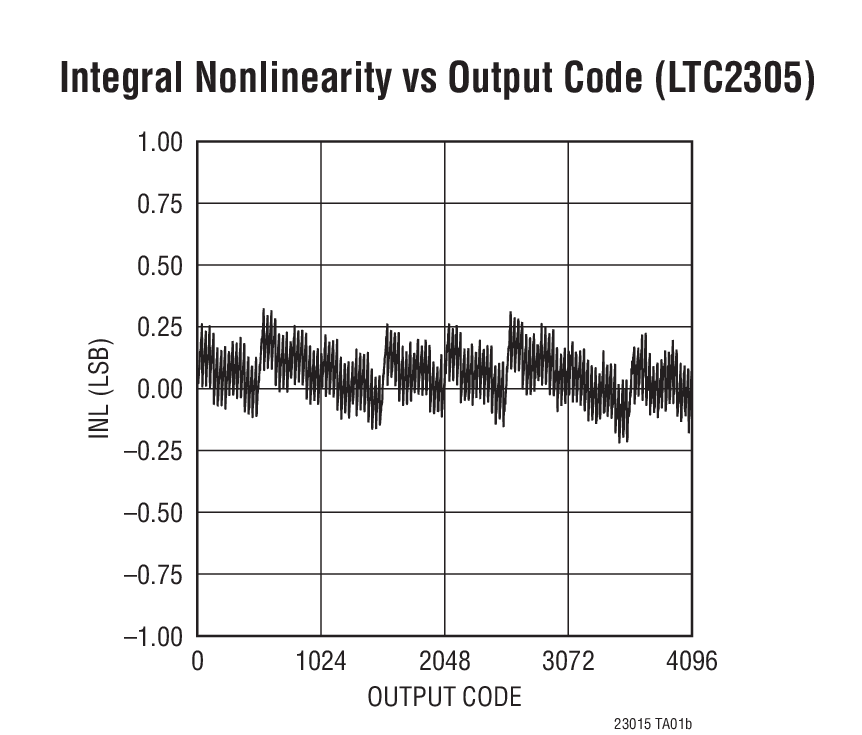

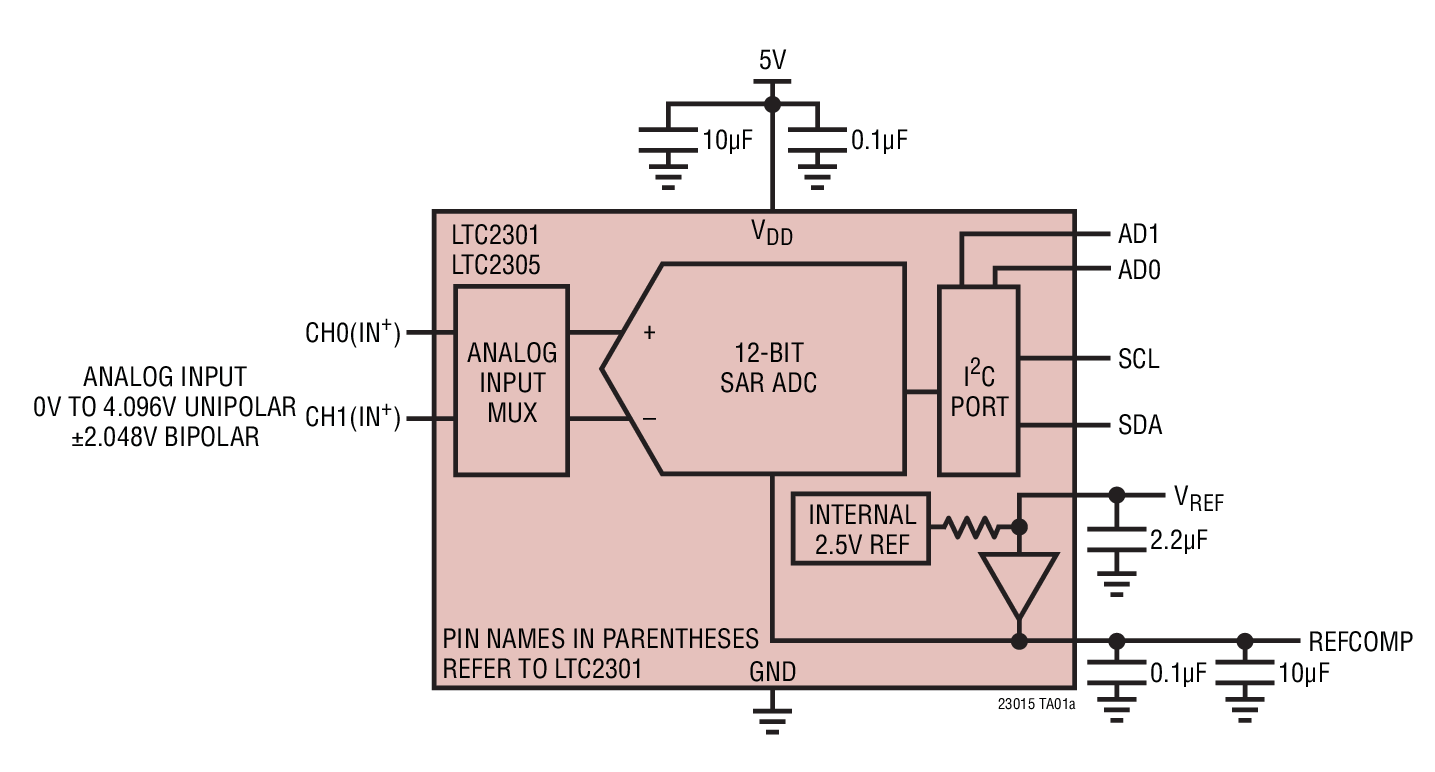

LTC2305 - 典型应用图例：

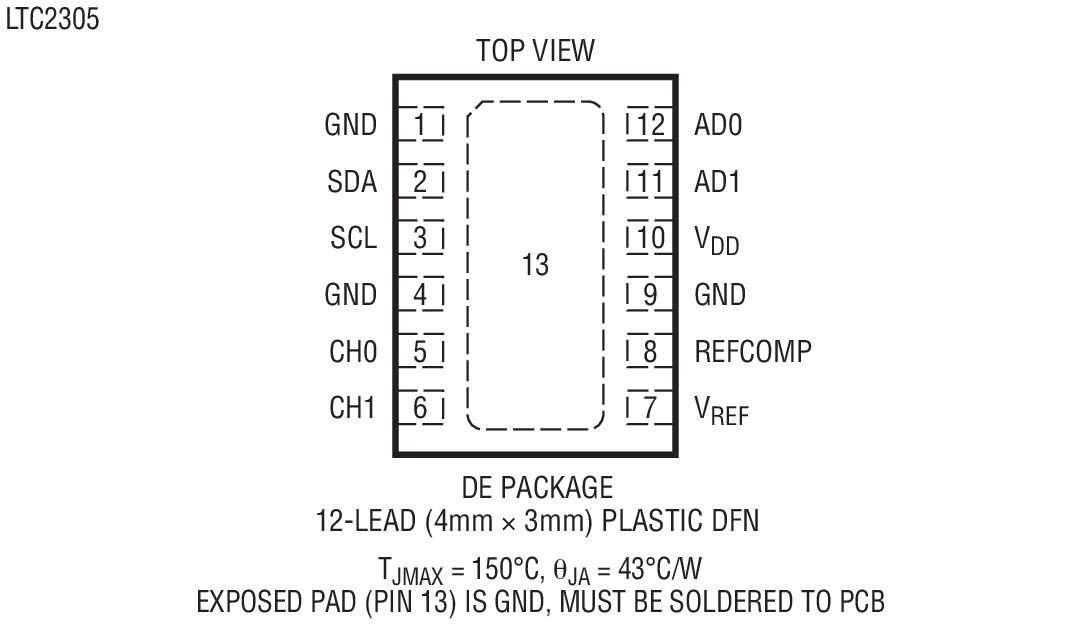

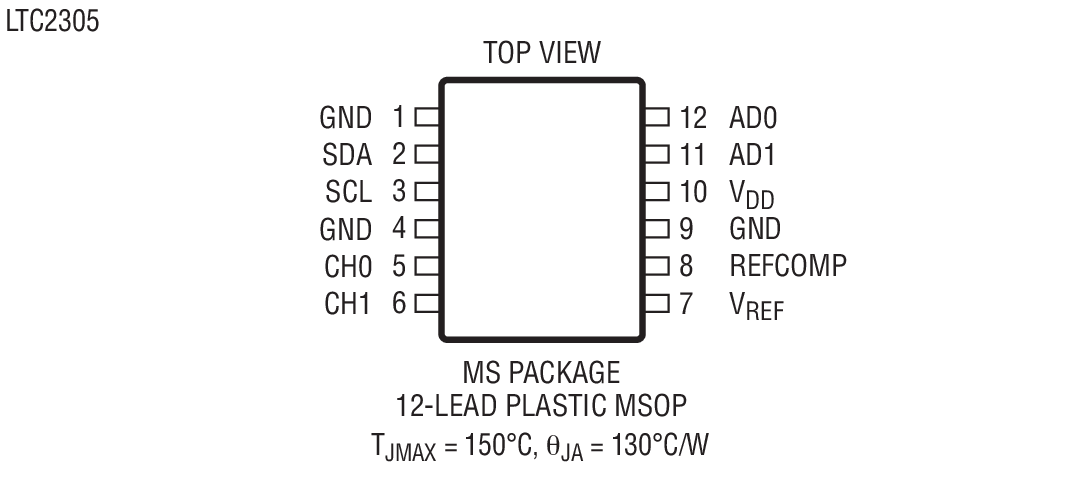

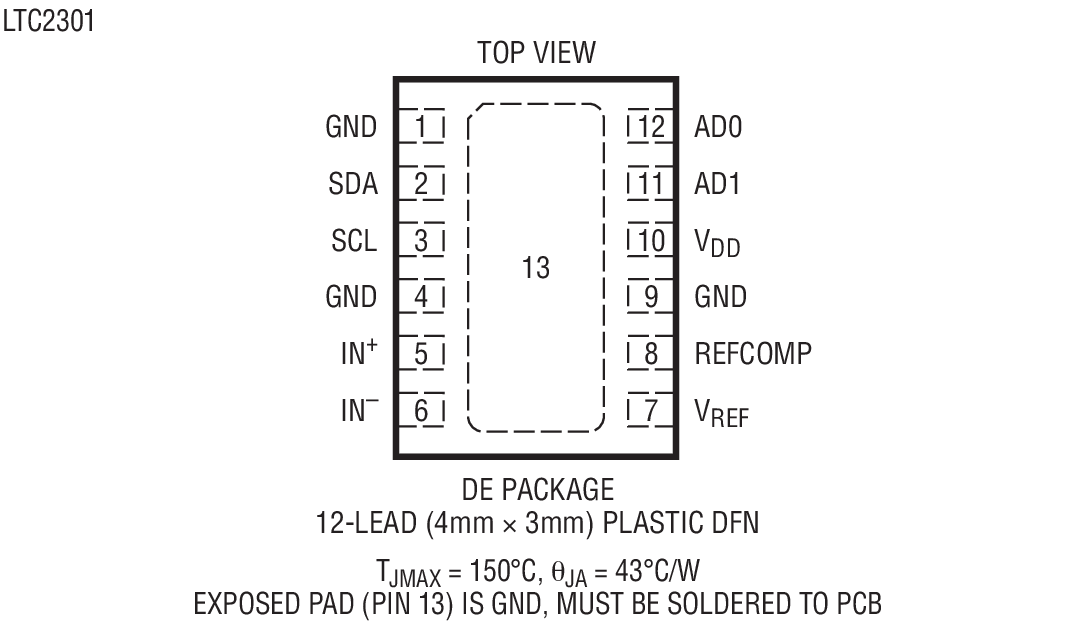

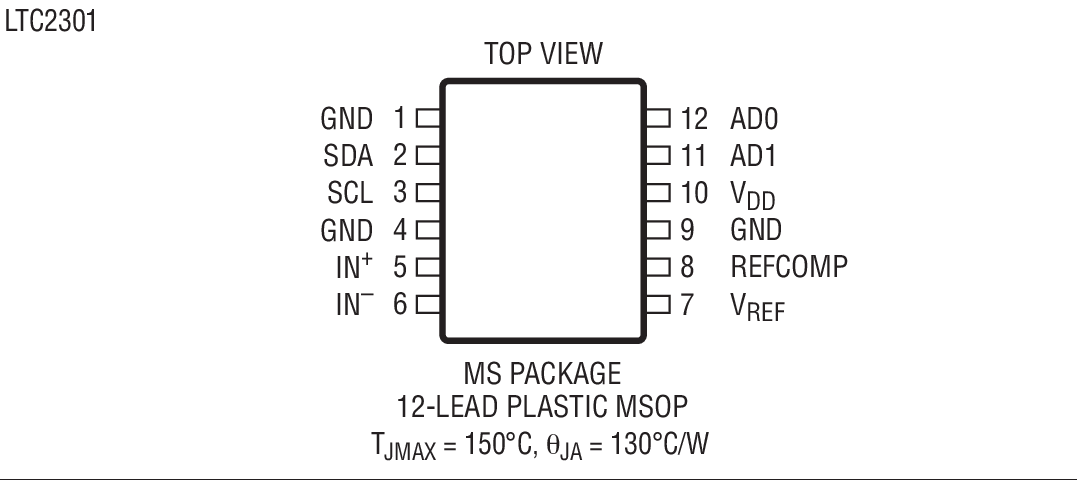

LTC2305 - 封装图解：

LTC2305 - LTC2305是具 I2C 兼容型接口的双通道、12 位 ADC

LTC2305是Linear公司的一款通用型 SAR ADC产品，LTC2305是具 I2C 兼容型接口的双通道、12 位 ADC，本站介绍了LTC2305的封装应用图解、特点和优点、功能等，并给出了与LTC2305相关的凌力尔特元器件型号供参考。

LTC2305 - 具 I2C 兼容型接口的双通道、12 位 ADC

LTC2305 - 具 I2C 兼容型接口的双通道、12 位 ADC - Linear Technology（凌力尔特）

功能描述

LTC2301/LTC2305 是低噪声、低功率、单通道/双通道、12 位逐次逼近型 ADC，具有一个 I2C 兼容型串行接口。这些 ADC 包括一个内部基准和一个全差分采样及保持电路，用于降低共模噪声。LTC2301/LTC2305 从一个内部时钟运作，旨在实现一个 1.3μs 的快速转换时间。

LTC2301/LTC2305 采用单 5V 电源，在 1ksps 吞吐速率条件下的吸收电流仅为300μA。当不执行转换操作时，该 ADC 将进入打盹模式，从而降低了功耗。

LTC2301/LTC2305 采用小型 12 引脚 4mm x 3mm DFN 封装和 12 引脚 MSOP 封装。内部 2.5V 基准进一步降低了 PCB 板级空间要求。

低功耗和小外形尺寸使 LTC2301/LTC2305 非常适合于电池供电型和便携式应用，而二线式 I2C 兼容型串行接口则令这些 ADC 成为空间受限型系统的一种上佳选择。

特点

12 位分辨率

低功率：1.5mW (在 1ksps)，35μW (睡眠模式)

14ksps 吞吐速率

内部基准

低噪声：SNR = 73.5dB

保证无漏失码

单 5V 电源

具有 9 个地址和 1 个全局地址 (用于实现同步) 的二线式 I2C 兼容型串行接口

快速转换时间：1.3μs

单通道 (LTC2301) 和两通道 (LTC2305) 版本

单极或双极输入范围 (可利用软件来选择)

内部转换时钟

保证工作温度范围：-40ºC 至 125ºC (MSOP 封装)

12 引脚 4mm x 3mm DFN 封装和 12 引脚 MSOP 封装

应用

工业过程控制

电动机控制

加速计测量

电池供电型仪器

隔离型和/或远程数据采集

电源监视

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2305CDE#PBF	4x3 DFN-12	C	$3.00	$2.10
LTC2305CDE#TRPBF	4x3 DFN-12	C		$2.16
LTC2305CMS#PBF	MS-12	C	$3.00	$2.10
LTC2305CMS#TRPBF	MS-12	C		$2.16
LTC2305HMS#PBF	MS-12	H	$4.31	$3.02
LTC2305HMS#TRPBF	MS-12	H		$3.08
LTC2305IDE#PBF	4x3 DFN-12	I	$3.60	$2.52
LTC2305IDE#TRPBF	4x3 DFN-12	I		$2.58
LTC2305IMS#PBF	MS-12	I	$3.60	$2.52
LTC2305IMS#TRPBF	MS-12	I		$2.58
