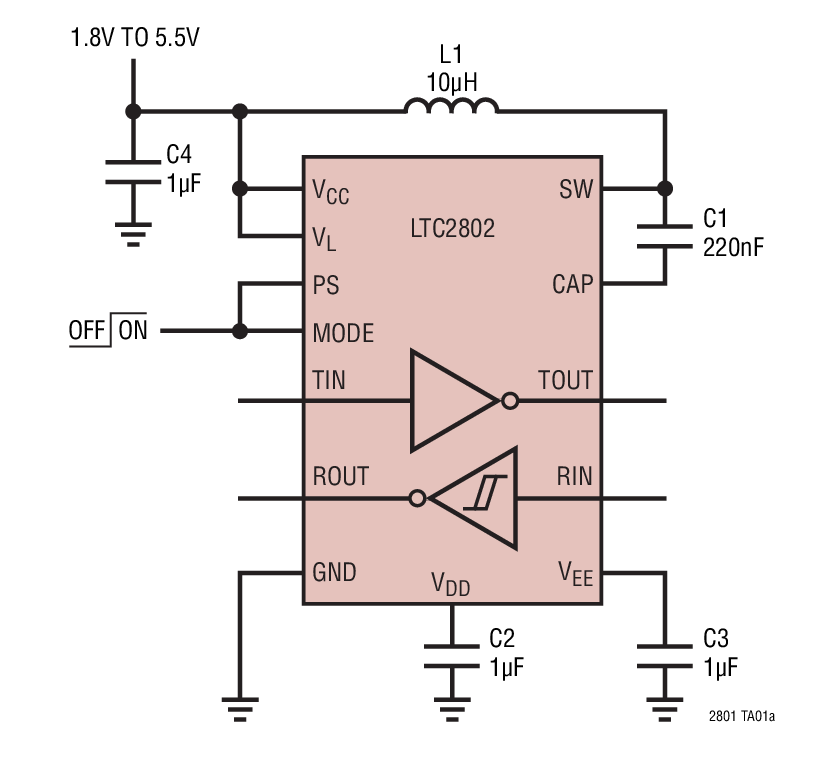

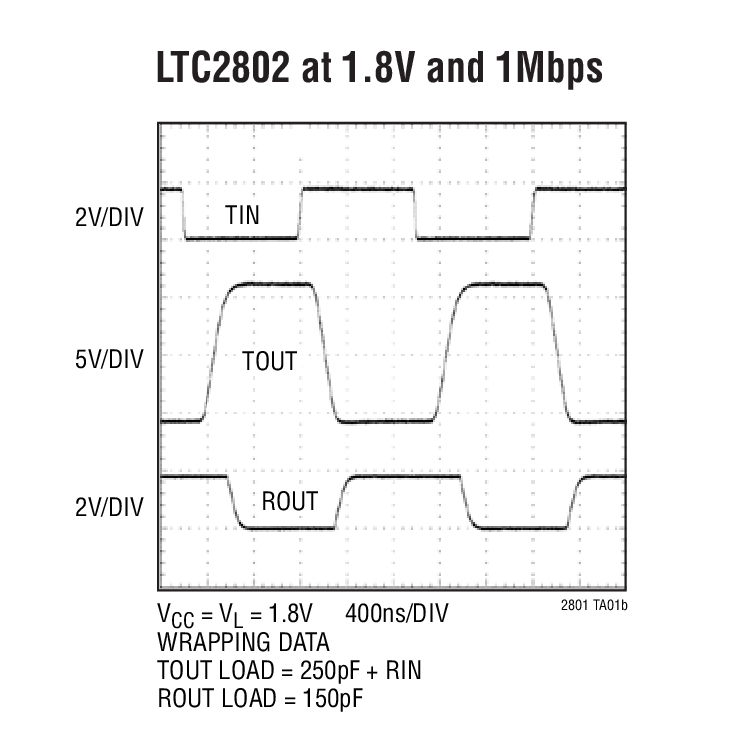

LTC2804 -1 - 典型应用图例：

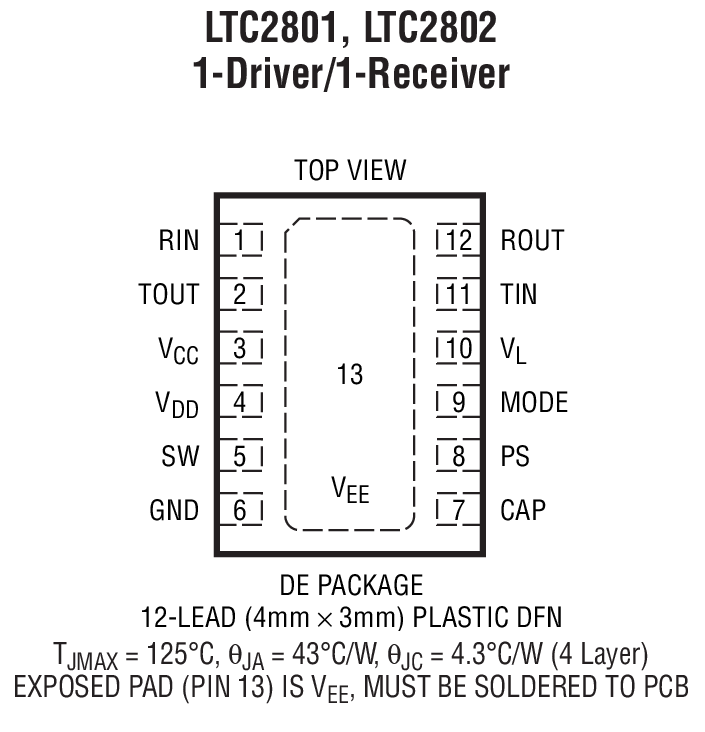

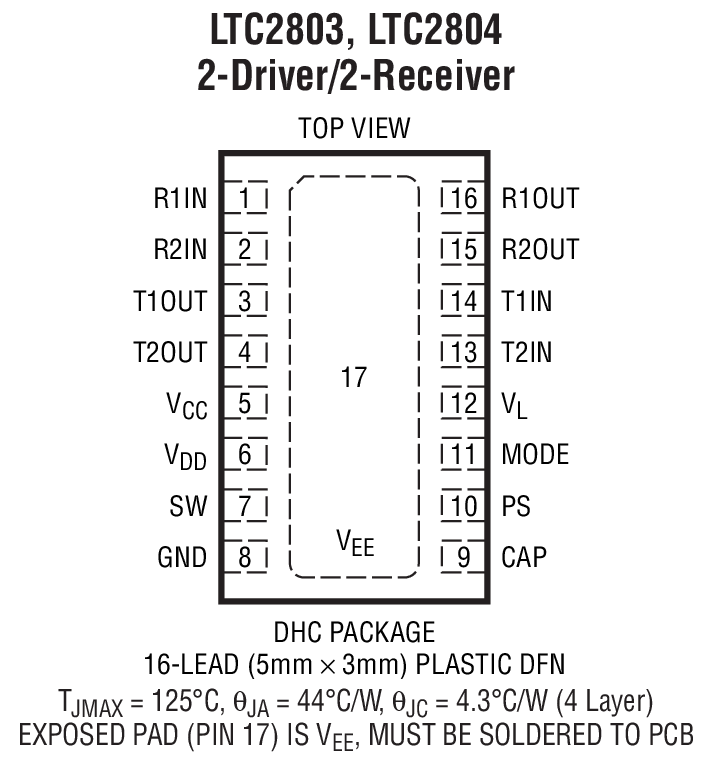

LTC2804 -1 - 封装图解：

LTC2804-1LTC2804 -1

LTC2804 -1 - LTC2804 -1是1.8V 至 5.5V RS-232 单通道和双通道收发器

LTC2804 -1是Linear公司的一款RS232 / RS562 收发器产品，LTC2804 -1是1.8V 至 5.5V RS-232 单通道和双通道收发器，本站介绍了LTC2804 -1的封装应用图解、特点和优点、功能等，并给出了与LTC2804 -1相关的凌力尔特元器件型号供参考。

LTC2804 -1 - 1.8V 至 5.5V RS-232 单通道和双通道收发器

LTC2804 - 1.8V 至 5.5V RS-232 单通道和双通道收发器 - Linear Technology（凌力尔特）

功能描述

LTC2801/LTC2802/LTC2803/LTC2804 是单通道和双通道 RS-232 收发器，采用窄体 SSOP 和芯片规模的 DFN 封装。所有这些器件的工作电源范围均为 1.8V 至 5.5V，因而允许直接从两节碱性电池、NiCd 电池或 NiMH 电池获取工作电源。一个集成 DC-DC 转换器产生了用于驱动 RS-232 电平的电源。一个逻辑电源引脚实现了与不同逻辑电平的简易型连接 (这与 DC-DC 电源无关)。

这些器件符合 TIA/EIA-232-F 标准。驱动器输出具备过载保护能力，并可短路至地或高达 ±15V 的电压而不会受损。为了延长电池的使用寿命，可以使接收器保持运行状态，以较低的速度运作，消耗电流仅为 15μA。在停机模式中，消耗电流将进一步减小至 1μA。

特点

1.8V 至 5.5V 电源电压

单通道和双通道收发器

高速操作对于 250pF/3kΩ 负载为 1Mbps (LTC2802、LTC2804) 对于 1nF/3kΩ 负载为 250kbps 对于 2.5nF/3kΩ TIA/EIA-232-F 负载为 100kbps

低功率 1μA 停机模式和 15μA 接收器运行模式

在 RS-232 接口上不会发生损坏或锁断 (至 ±10kV ESD)

逻辑电源引脚用于实现至 UART 或微处理器的简易型电平移位

低延迟输出使能实现了线路共享和半双工操作

真正符合 RS-232 标准的输出电平

小占板面积： LTC2801/LTC2802 — 4mm x 3mm DFN 封装 LTC2803/LTC2804 — 窄体 SSOP-16 和 5mm x 3mm DFN 封装

应用

电池供电型系统

计算机和消费类电子产品

诊断端口

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2804CDHC	5x3 DFN-16	C	$2.79	$1.95
LTC2804CDHC#PBF	5x3 DFN-16	C	$2.79	$1.95
LTC2804CDHC#TR	5x3 DFN-16	C		$2.01
LTC2804CDHC#TRPBF	5x3 DFN-16	C		$2.01
LTC2804CGN-1	SSOP-16	C	$2.79	$1.95
LTC2804CGN-1#PBF	SSOP-16	C	$2.79	$1.95
LTC2804CGN-1#TR	SSOP-16	C		$2.01
LTC2804CGN-1#TRPBF	SSOP-16	C		$2.01
LTC2804IDHC	5x3 DFN-16	I	$3.36	$2.35
LTC2804IDHC#PBF	5x3 DFN-16	I	$3.36	$2.35
LTC2804IDHC#TR	5x3 DFN-16	I		$2.41
LTC2804IDHC#TRPBF	5x3 DFN-16	I		$2.41
LTC2804IGN-1	SSOP-16	I	$3.36	$2.35
LTC2804IGN-1#PBF	SSOP-16	I	$3.36	$2.35
LTC2804IGN-1#TR	SSOP-16	I		$2.41
LTC2804IGN-1#TRPBF	SSOP-16	I		$2.41
