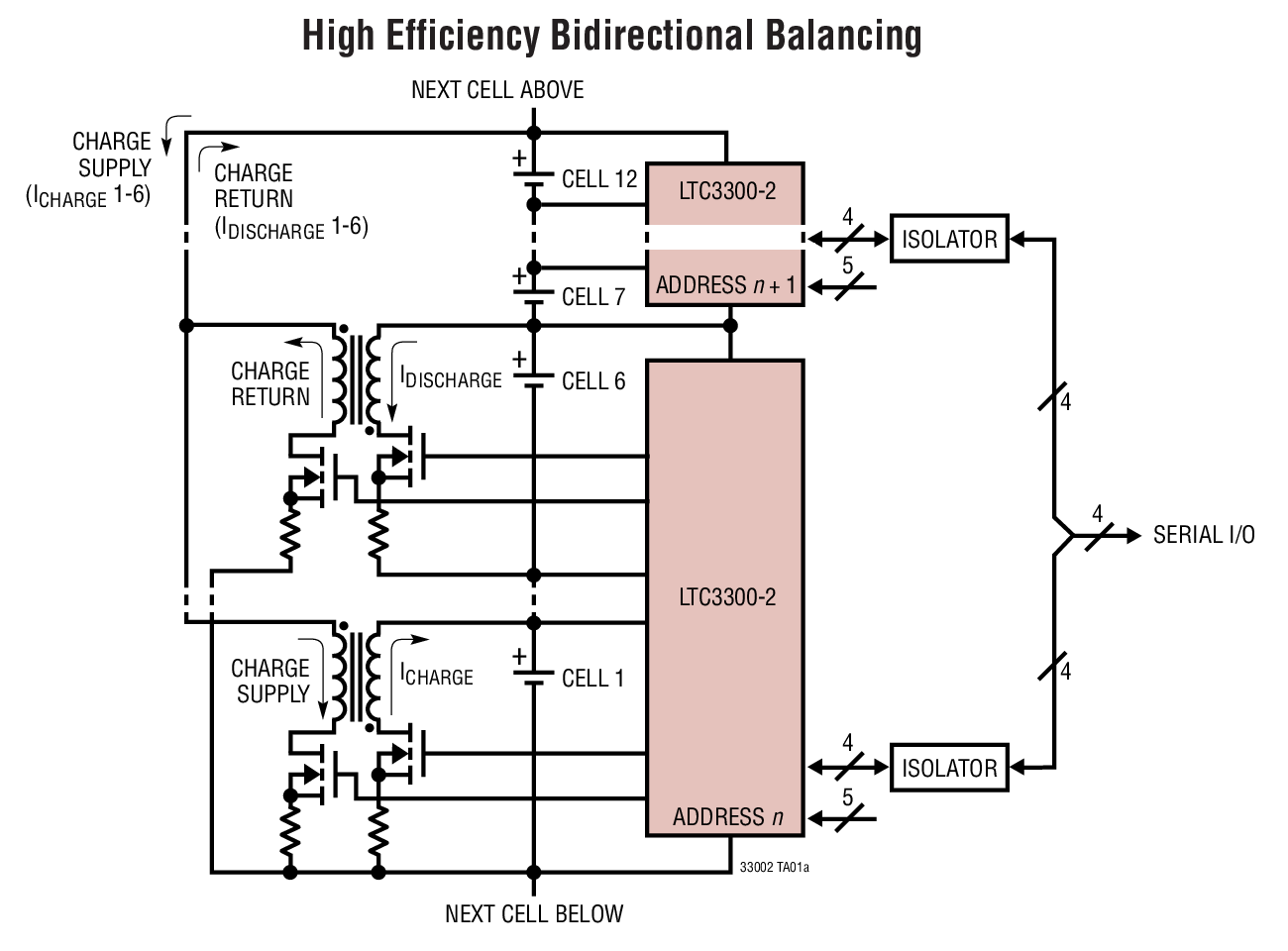

LTC3300-2 - 典型应用图例：

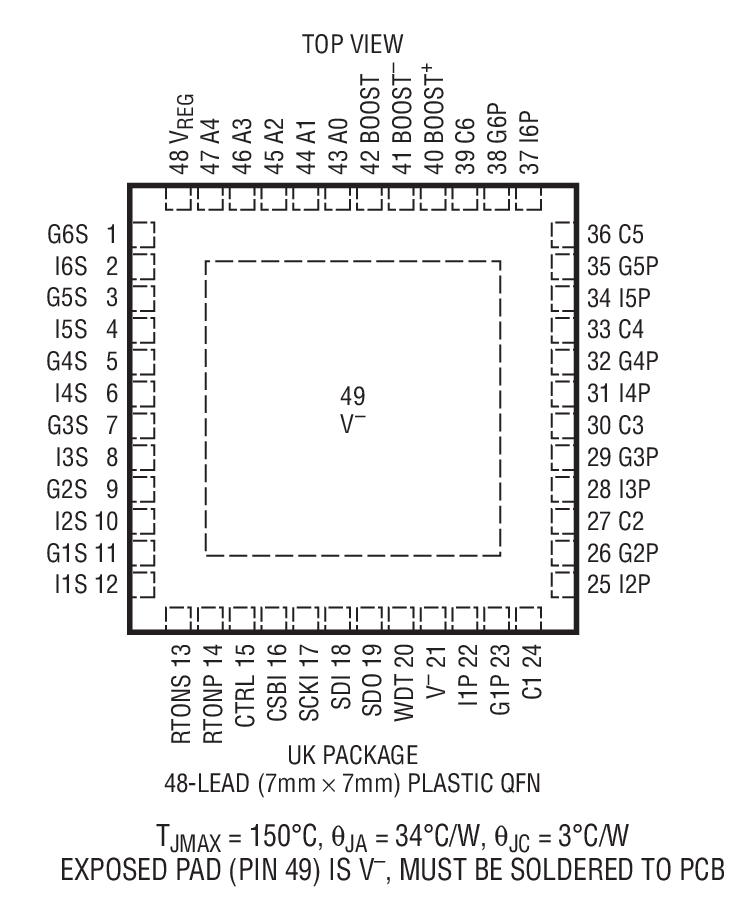

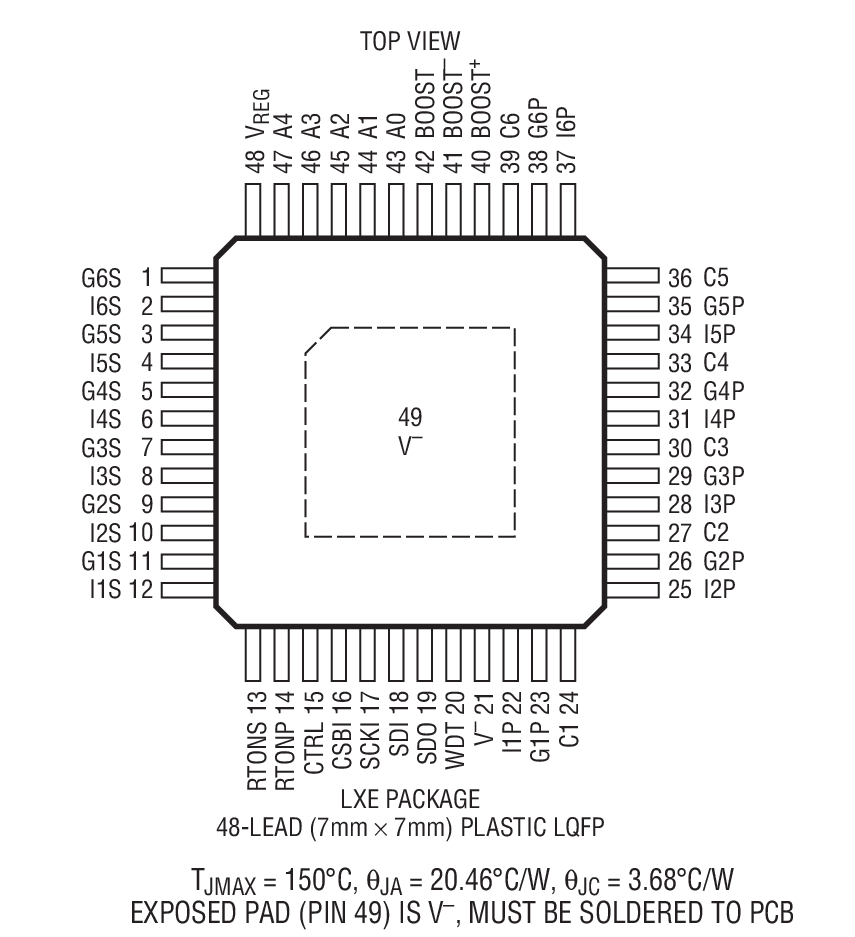

LTC3300-2 - 封装图解：

LTC3300-2 - LTC3300-2是可寻址的高效率双向多节电池的电池组平衡器

LTC3300-2是Linear公司的一款电池平衡器产品，LTC3300-2是可寻址的高效率双向多节电池的电池组平衡器，本站介绍了LTC3300-2的封装应用图解、特点和优点、功能等，并给出了与LTC3300-2相关的凌力尔特元器件型号供参考。

LTC3300-2 - 可寻址的高效率双向多节电池的电池组平衡器

LTC3300-2 - 可寻址的高效率双向多节电池的电池组平衡器 - Linear Technology（凌力尔特）

功能描述

LTC3300-2 是一款故障保护控制器 IC，适用于对多节电池的电池组进行基于变压器的双向主动电荷平衡。该器件集成了所有相关的栅极驱动电路、高精度电池感测、故障检测电路和一个带内置看门狗定时器的坚固型串行接口。

每个 LTC3300-2 能利用一个高达 36V 的输入共模电压对多达 6 节串联连接的电池进行电荷平衡。来自任意选定电池的电荷能以高效率在其自身与 12 节或更多节相邻的电池之间来回传输。每个 LTC3300-2 具有一个可单独寻址的串行接口，最多允许将 32 个 LTC3300-2 器件连接至一个控制处理器。

故障保护功能包括回读能力、循环冗余校验 (CRC) 误差检测、最大导通时间伏特-秒箝位和过压关断。

相关的 LTC3300-1 提供了一个串行接口，允许在不采用光耦合器或隔离器的情况下实现多个 LTC3300-1 器件之串行端口的菊链式连接。

特点

可实现多达 6 节串联锂离子或磷酸铁锂 (LiFePO4) 电池的双向同步反激式平衡

高达 10A 的平衡电流 (由外部组件设定)

与 LTC680x 系列的多节电池的电池组监视器无缝集成

双向架构最大限度地减少了平衡时间和功率耗散

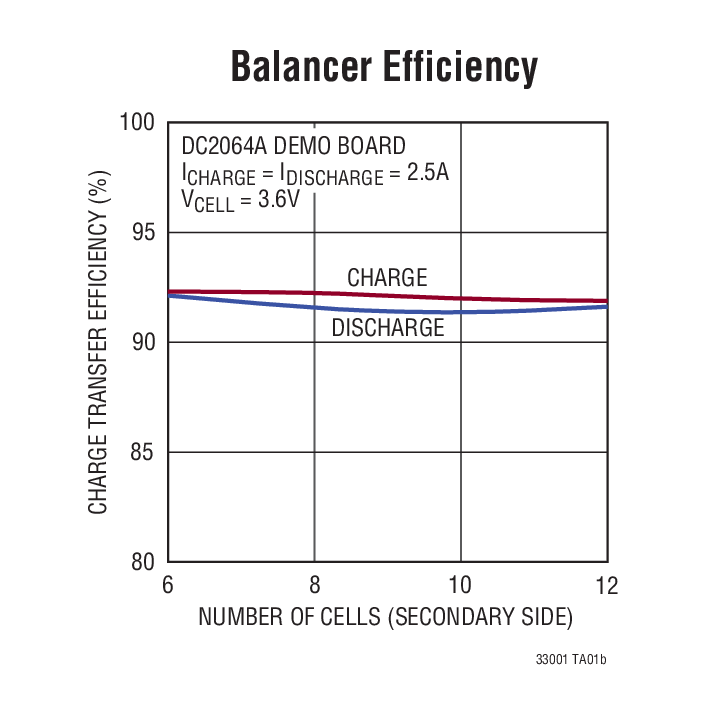

电荷转移效率高达 92%

可堆叠式架构实现了 >800V 的系统

使用简单的双绕组变压器

具 4 位 CRC 包误差检查功能的 1MHz 串行接口

可利用 5 位地址进行单独寻址

众多的故障保护功能

48 引脚裸露衬垫 QFN 封装和 LQFP 封装

应用

电动汽车 / 插电式混合动力汽车 (HEV)

大功率 UPS / 电网能量存储系统

通用型多节电池的电池组

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3300HLXE-2#PBF	7x7 LQFP-48	H	$9.57	$6.70
LTC3300HUK-2#PBF	7x7 QFN-48	H	$8.86	$6.20
LTC3300HUK-2#TRPBF	7x7 QFN-48	H		$6.26
LTC3300ILXE-2#PBF	7x7 LQFP-48	I	$8.86	$6.20
LTC3300IUK-2#PBF	7x7 QFN-48	I	$8.50	$5.95
LTC3300IUK-2#TRPBF	7x7 QFN-48	I		$6.01
