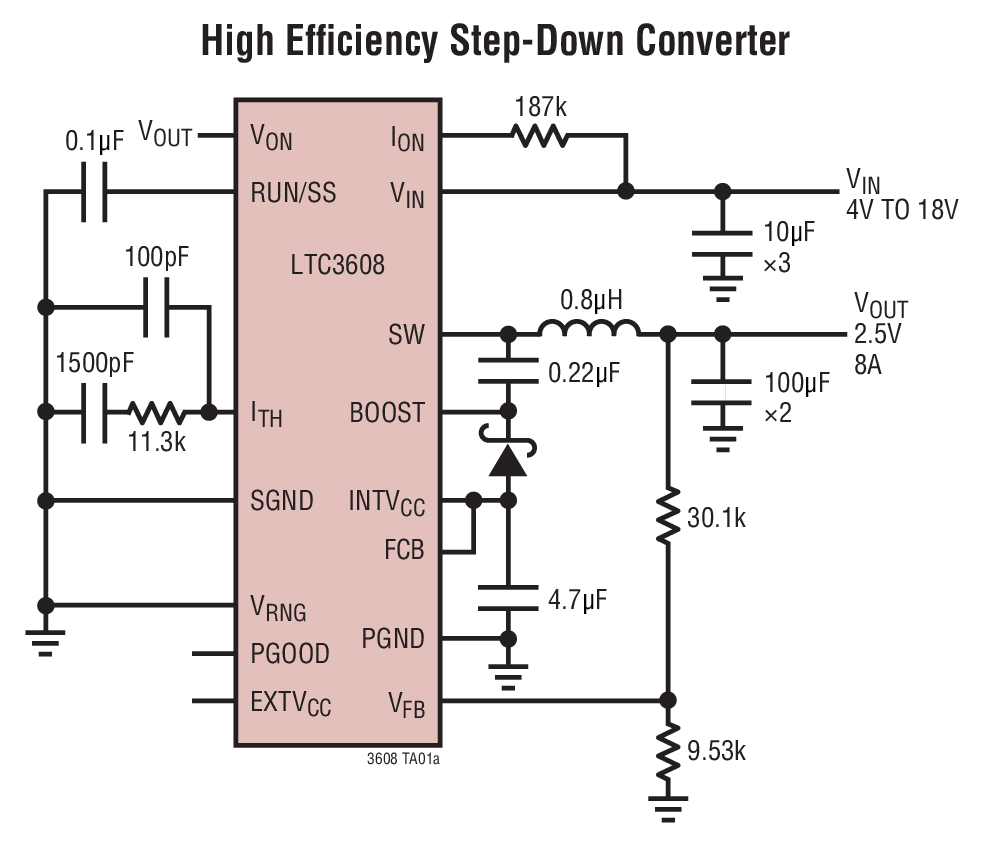

LTC3608典型应用图例一

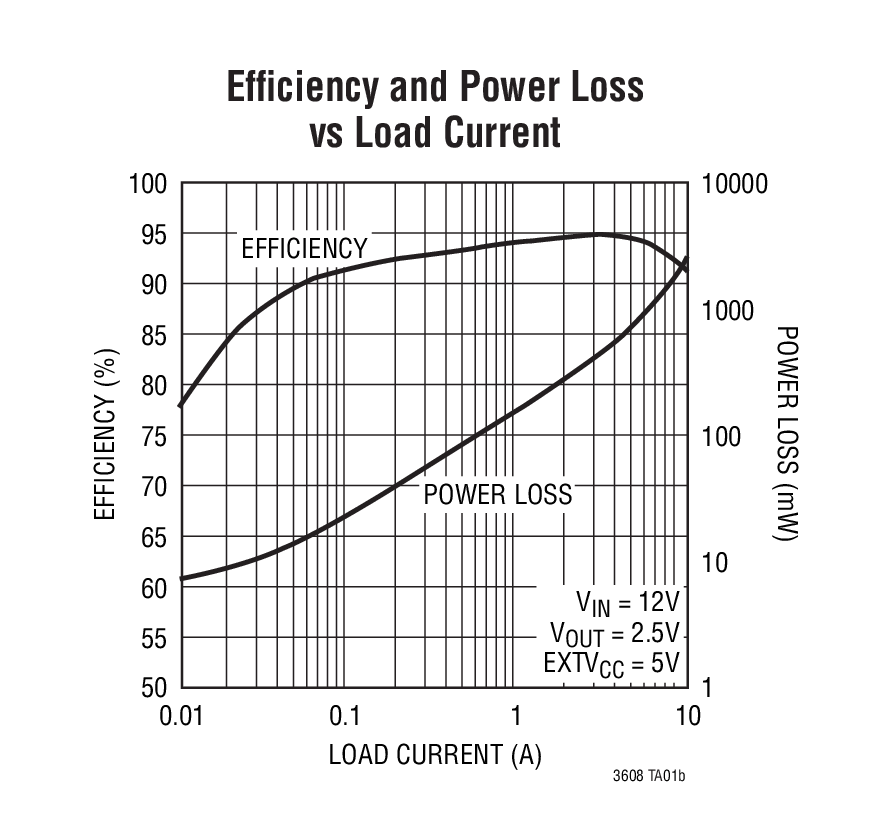

LTC3608典型应用图例二
LTC3608 - 封装图解:

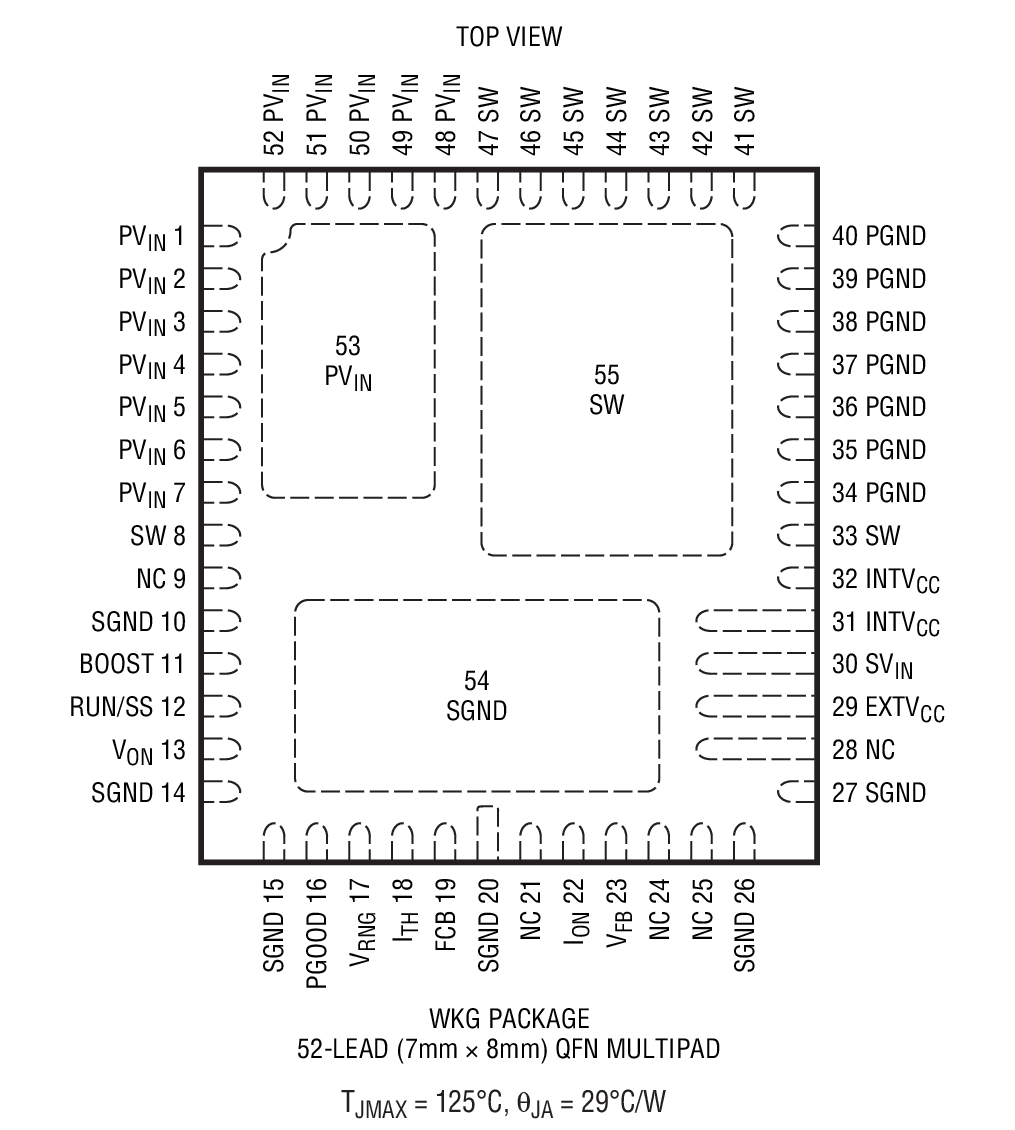

LTC3608封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3608介绍
LTC3608 - LTC3608是18V、8A 单片式同步降压型 DC/DC 转换器

LTC3608是Linear公司的一款内部开关电源降压产品,LTC3608是18V、8A 单片式同步降压型 DC/DC 转换器,本站介绍了LTC3608的封装应用图解、特点和优点、功能等,并给出了与LTC3608相关的凌力尔特元器件型号供参考。

LTC3608 - 18V、8A 单片式同步降压型 DC/DC 转换器

LTC3608 - 18V、8A 单片式同步降压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LTC3608 是一款高效率、单片式同步降压型 DC/DC 转换器,能够从一个 4V 至 18V (最大值为 20V) 输入电源来提供高达 8A 的输出电流。它采用一种谷值电流控制架构,以在高频条件下提供非常低占空比的操作,并实现超卓的瞬态响应。工作频率由一个外部电阻器来选择,并针对 VIN 和 VOUT 中的变化进行补偿。

在轻负载条件下,可以把 LTC3608 配置为执行不连续操作或强制连续操作。强制连续操作可降低噪声和 RF 干扰,而不连续模式则能够通过减少轻负载条件下的开关损耗来提供高效率。

故障保护功能由内部折返电流限制、一个输出过压比较器和一个可选的短路停机定时器来提供。用于电源排序的软起动功能利用一个外部定时电容器来实现。稳压器电流限值可由用户来设置。当输出处于调节状态时,一个电源良好输出电压监视器将发出指示信号。LTC3608 采用紧凑型 7mm x 8mm QFN 封装。

特点
  • 8A 输出电流
  • 宽 VIN 范围 =4V 至 18V
  • 内部 N 沟道 MOSFET
  • 真正的电流模式控制
  • 专为高降压比而优化
  • tON(MIN) ≤ 100nsec
  • 极快的瞬态响应
  • 采用陶瓷输出电容器 COUT 时可稳定
  • ±1% 0.6V 电压基准
  • 电源良好输出电压监视器
  • 可调接通时间/开关频率
  • 可调电流限值
  • 可编程软起动功能
  • 输出过压保护功能
  • 可任选的短路停机定时器
  • 低停机 IQ:15μA
  • 采用 7mm x 8mm 52 引脚 QFN 封装
  • 应用
  • 负载点调节
  • 分布式电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3608EWKG#PBF 7x8 QFN-52 E $10.70 $7.50
    LTC3608EWKG#TRPBF 7x8 QFN-52 E $7.60
    LTC3608IWKG#PBF 7x8 QFN-52 I $12.33 $8.63
    LTC3608IWKG#TRPBF 7x8 QFN-52 I $8.73
