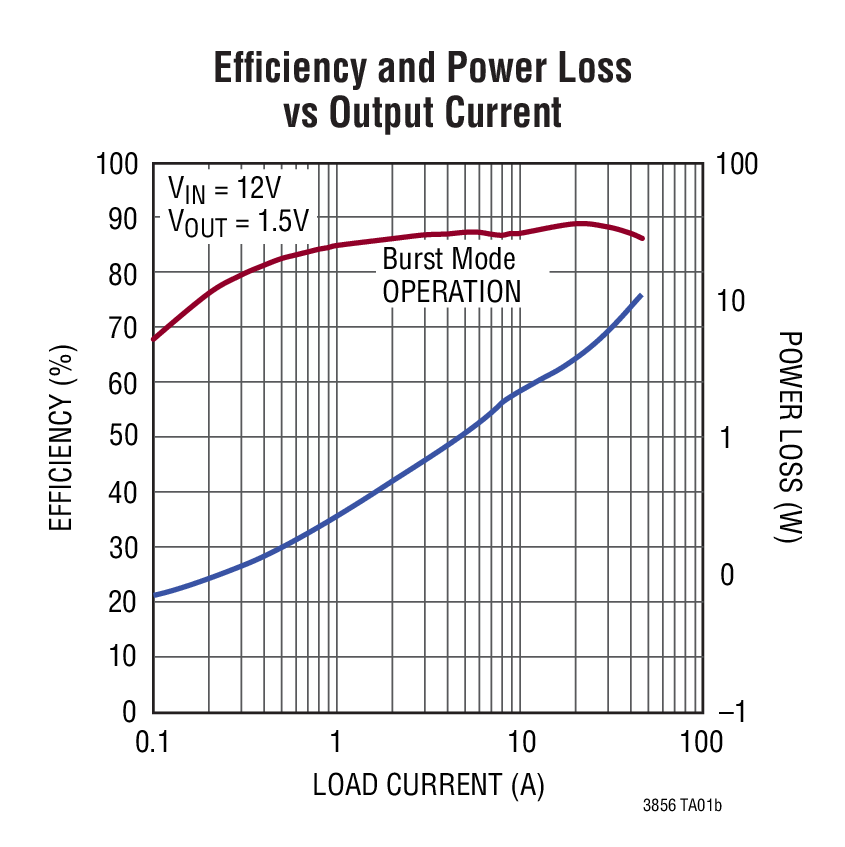

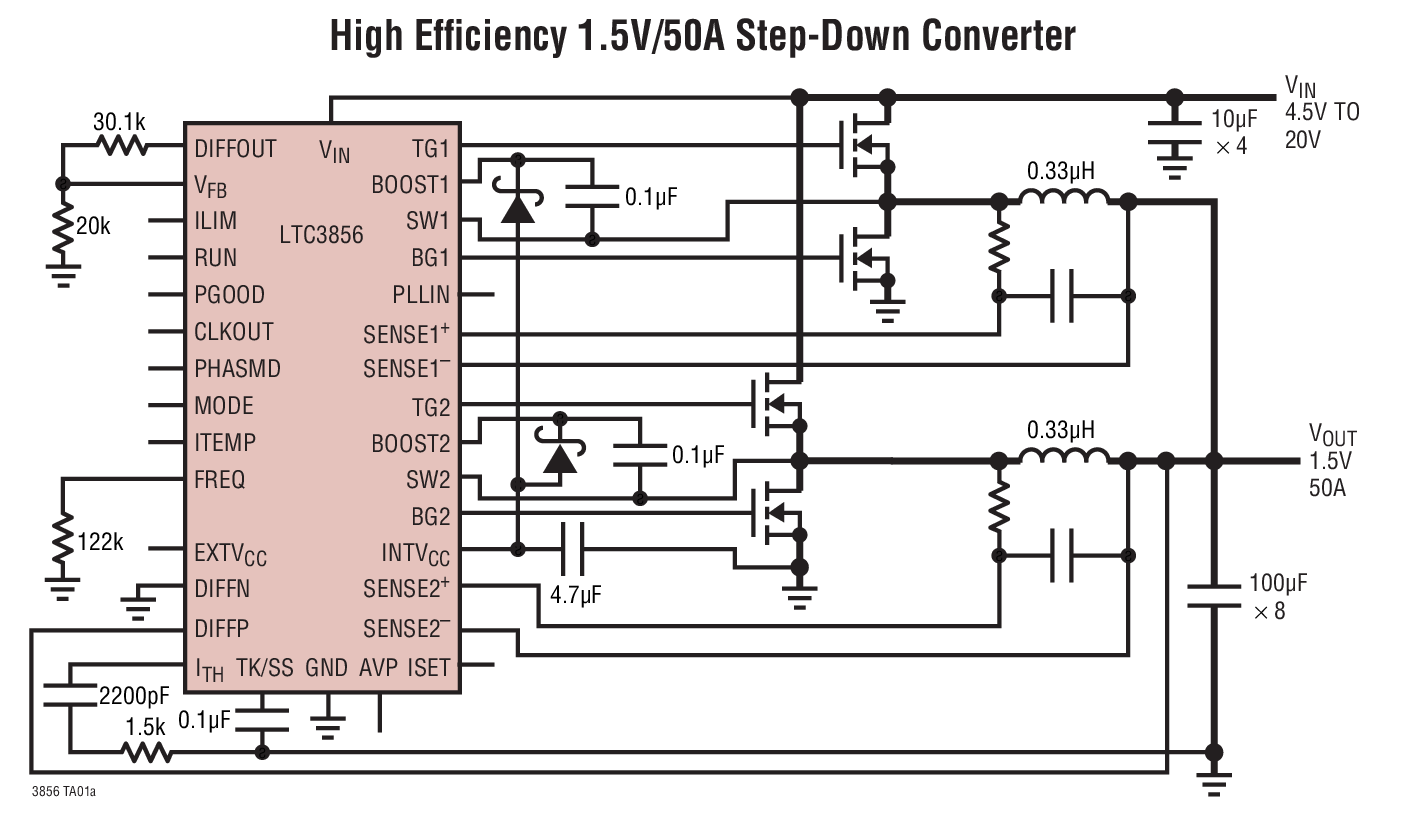

LTC3856 - 典型应用图例：

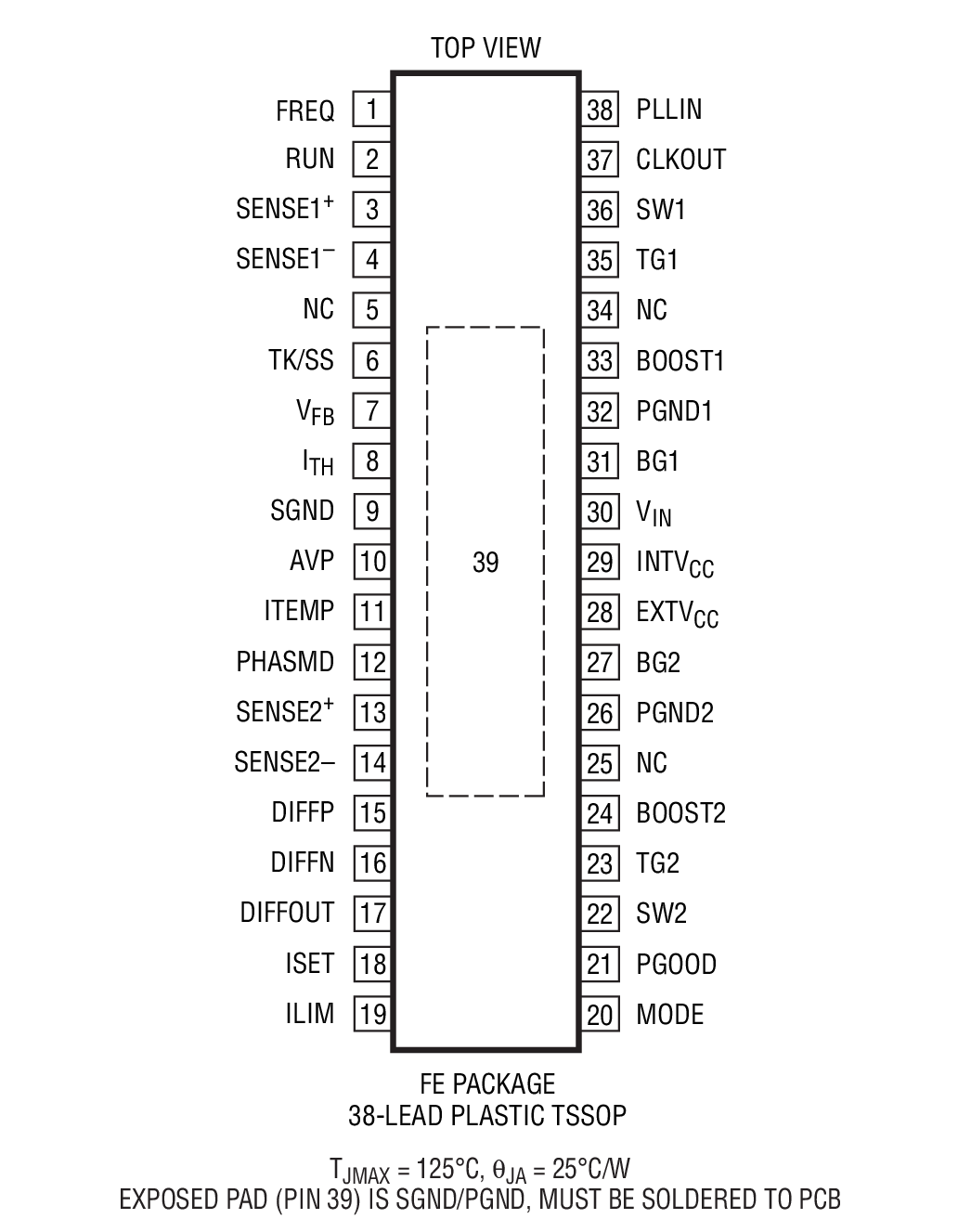

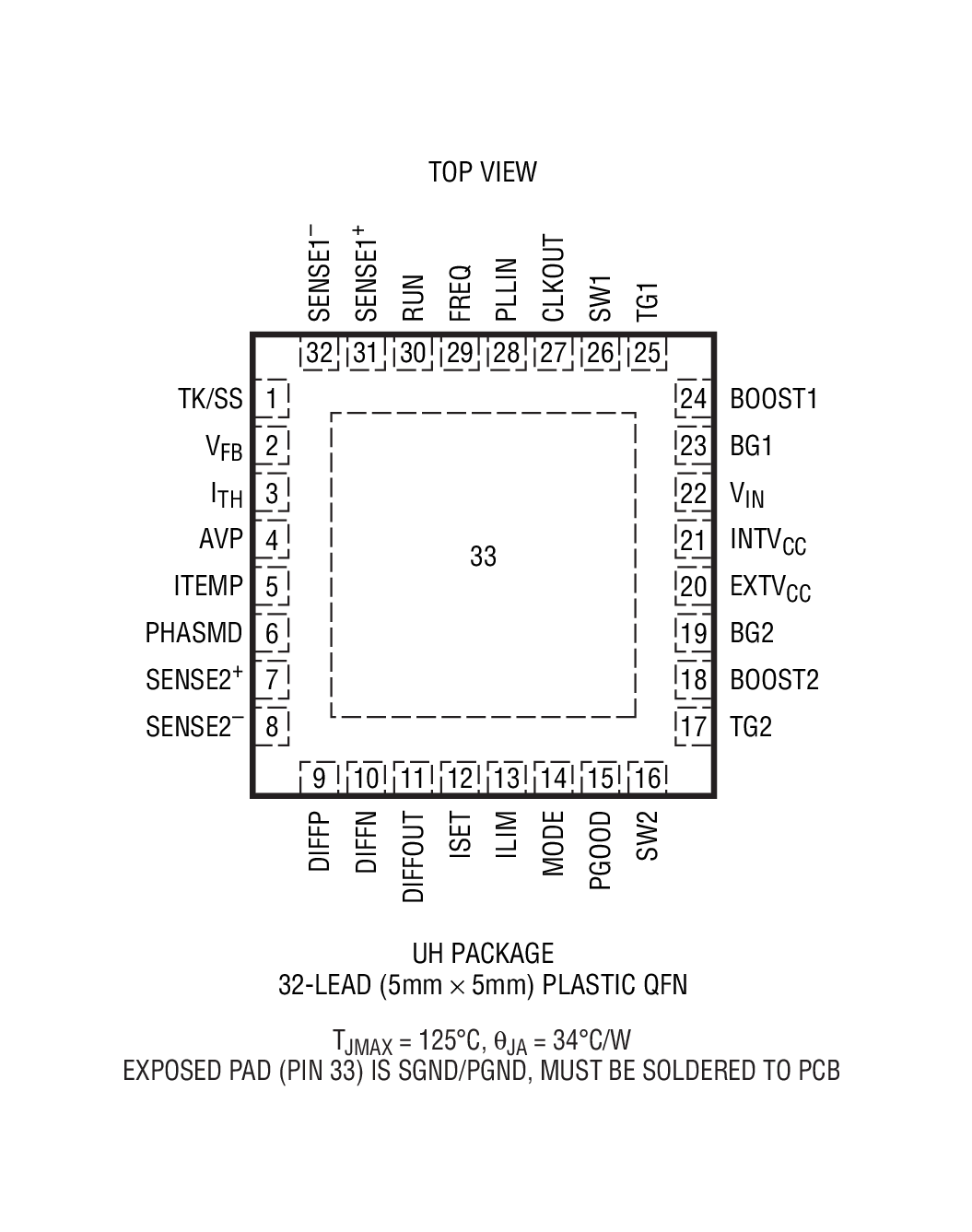

LTC3856 - 封装图解：

LTC3856 - LTC3856是具差分放大器的两相、同步、降压型 DC/DC 控制器

LTC3856是Linear公司的一款多相降压型控制器产品，LTC3856是具差分放大器的两相、同步、降压型 DC/DC 控制器，本站介绍了LTC3856的封装应用图解、特点和优点、功能等，并给出了与LTC3856相关的凌力尔特元器件型号供参考。

LTC3856 - 具差分放大器的两相、同步、降压型 DC/DC 控制器

LTC3856 - 具差分放大器的两相、同步、降压型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3856 是一款单路输出、双通道、多相、同步降压型 DC/DC 控制器，用于驱动全 N 沟道功率 MOSFET 级。该器件内置了一个高速差分放大器，负责执行远端输出电压检测。通过使两个控制器输出级异相运作，最大限度地降低了功率损失和电源噪声，并能够实现多达 12 相的操作。

LTC3856 通过检测输出电感器 (DCR) 两端的电压降或使用一个检测电阻器来监视输出电流。DCR 温度补偿在宽广的温度范围内保持了一个准确的电流检测门限。一种恒定频率、电流模式架构可提供一个高达 770kHz 的可锁相频率。

4.5V 至 38V 的宽输入电源范围涵盖了大多数中间总线电压和电池化学组成。该器件可支持突发模式操作、连续或逐级递减模式。由两个通道所共用的一个 TK/SS 引脚在软启动期间使输出电压斜坡上升。

特点

多相 (PolyPhase) 控制器降低了输入和输出电容及电源所导致的噪声

宽 VIN 范围：工作时为 4.5V 至 38V

±0.75%、0.6V 基准电压准确度

高效率：达 95%

旨在实现最高轻负载效率的突发模式 (Burst Mode) 操作或逐级递减 (Stage SheddingTM)

有源电压定位 (AVP)

RSENSE 或 DCR 电流检测

可编程 DCR 温度补偿

可锁相固定频率：250kHz 至 770kHz

真正的远端采样差分放大器

双路 N 沟道 MOSFET 同步驱动

VOUT 范围：0.6V 至 5V (未采用差分放大器)

VOUT 范围：0.6V 至 3.3V (采用差分放大器)

可调软起动或 VOUT 跟踪功能

可堆叠以执行多达 12 相操作

32 引脚 (5mm x 5mm) QFN 封装和 38 引脚 TSSOP 封装

应用

电信和数据通信系统

工业和医疗仪器

DC 功率分配系统

计算机系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3856EFE#PBF	TSSOP-38	E	$4.96	$3.47
LTC3856EFE#TRPBF	TSSOP-38	E		$3.53
LTC3856EUH#PBF	5x5 QFN-32	E	$4.54	$3.18
LTC3856EUH#TRPBF	5x5 QFN-32	E		$3.24
LTC3856IFE#PBF	TSSOP-38	I	$5.46	$3.82
LTC3856IFE#TRPBF	TSSOP-38	I		$3.88
LTC3856IUH#PBF	5x5 QFN-32	I	$5.22	$3.65
LTC3856IUH#TRPBF	5x5 QFN-32	I		$3.71
