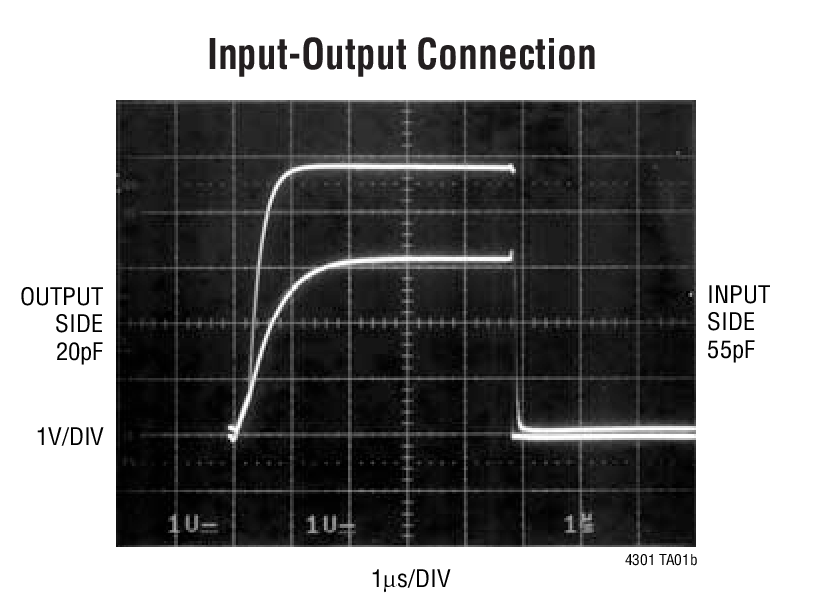

LTC4301 - 典型应用图例：

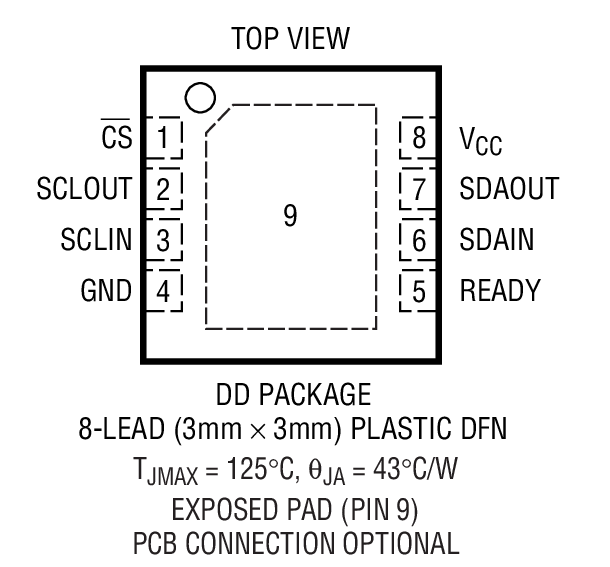

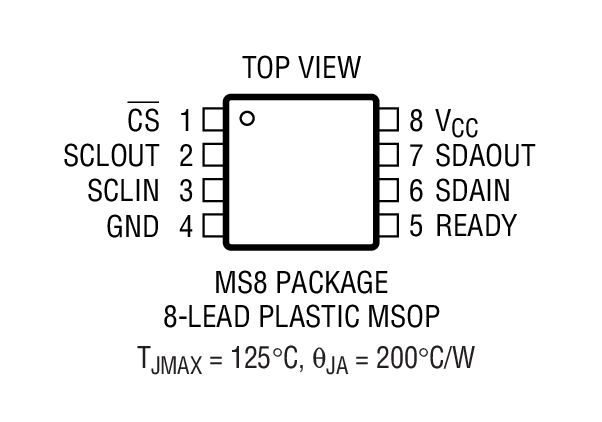

LTC4301 - 封装图解：
LTC4301 - LTC4301是与电源无关的可热插拨型双线式总线缓冲器
LTC4301是Linear公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4301是与电源无关的可热插拨型双线式总线缓冲器，本站介绍了LTC4301的封装应用图解、特点和优点、功能等，并给出了与LTC4301相关的凌力尔特元器件型号供参考。
LTC4301 - 与电源无关的可热插拨型双线式总线缓冲器
LTC4301 - 与电源无关的可热插拨型双线式总线缓冲器 - Linear Technology（凌力尔特）
功能描述
LTC4301是一款独立于电源的可热插拨型双线式总线缓冲器，允许在带电背板上进行 I/O 卡板的插拨，而不会损坏数据和时钟总线。此外，LTC4301还允许 VCC、SDAIN 和 SCLIN 上拉电压与 SDAOUT 和 SCLOUT 上拉电压彼此无关。控制电路可保持背板与插件板之间的隔离，直到出现一个停止位或总线空闲状态为止。当背板与插件板相连时，LTC4301将提供双向缓冲，从而保持背板与插件板电容之间的隔离。
在插入操作期间，SDA 和 SCL 线被预先充电至 1V 以最大限度地抑制总线扰动。当被驱动至低电平时，/CS 输入引脚将允许器件在出现一个停止位或总线空闲状态之后连接。将 /CS 引脚驱动至高电平将导致 SCLIN 与 SCLOUT 以及 SDAIN 与 SDAOUT 之间的断接。READY 输出引脚的状态指示背板与插件板侧是否连接在一起。
LTC4301采用 8 引脚 DFN (3mm x 3mm) 和 MSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC4301CDD | 3x3 DFN-8 | C | $2.55 | $2.05 |
| LTC4301CDD#PBF | 3x3 DFN-8 | C | $2.55 | $2.05 |
| LTC4301CDD#TR | 3x3 DFN-8 | C | $2.11 | |
| LTC4301CDD#TRPBF | 3x3 DFN-8 | C | $2.11 | |
| LTC4301CMS8 | MS-8 | C | $2.40 | $1.95 |
| LTC4301CMS8#PBF | MS-8 | C | $2.40 | $1.95 |
| LTC4301CMS8#TR | MS-8 | C | $2.01 | |
| LTC4301CMS8#TRPBF | MS-8 | C | $2.01 | |
| LTC4301IDD | 3x3 DFN-8 | I | $2.85 | $2.35 |
| LTC4301IDD#PBF | 3x3 DFN-8 | I | $2.85 | $2.35 |
| LTC4301IDD#TR | 3x3 DFN-8 | I | $2.41 | |
| LTC4301IDD#TRPBF | 3x3 DFN-8 | I | $2.41 | |
| LTC4301IMS8 | MS-8 | I | $2.75 | $2.25 |
| LTC4301IMS8#PBF | MS-8 | I | $2.75 | $2.25 |
| LTC4301IMS8#TR | MS-8 | I | $2.31 | |
| LTC4301IMS8#TRPBF | MS-8 | I | $2.31 |
