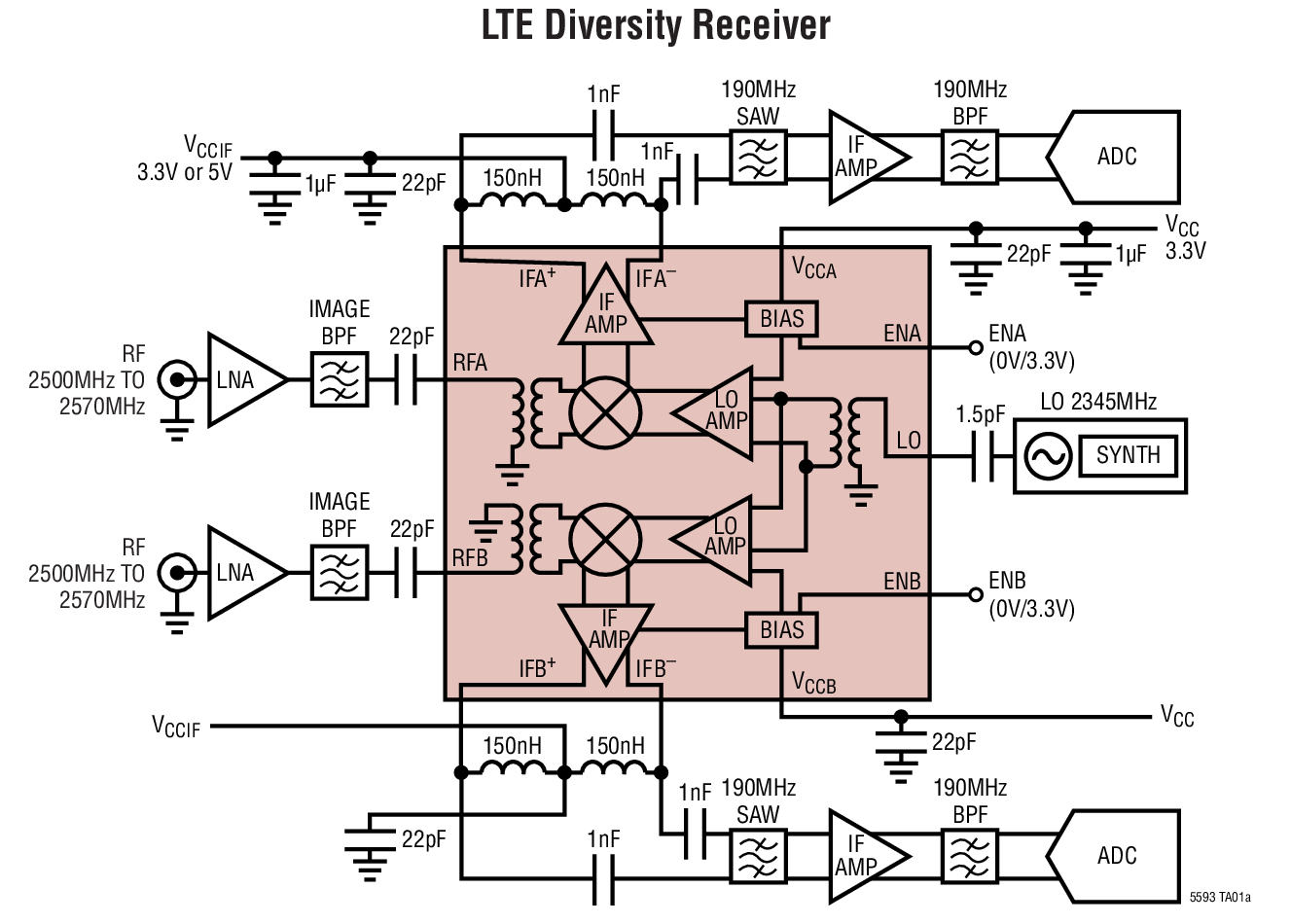

LTC5593 - 典型应用图例：

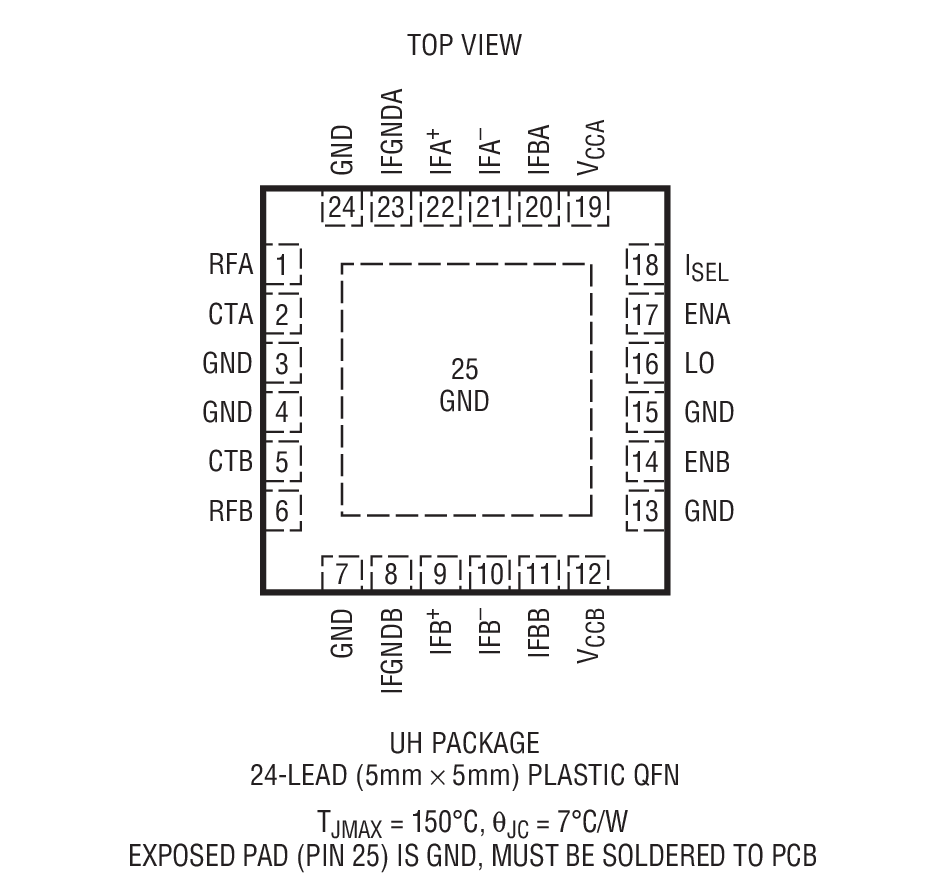

LTC5593 - 封装图解：

LTC5593 - LTC5593是双通道、2.3GHz 至 4.5GHz、高动态范围、下变频混频器

LTC5593是Linear公司的一款下变频混频器产品，LTC5593是双通道、2.3GHz 至 4.5GHz、高动态范围、下变频混频器，本站介绍了LTC5593的封装应用图解、特点和优点、功能等，并给出了与LTC5593相关的凌力尔特元器件型号供参考。

LTC5593 - 双通道、2.3GHz 至 4.5GHz、高动态范围、下变频混频器

LTC5593 - 双通道、2.3GHz 至 4.5GHz、高动态范围、下变频混频器 - Linear Technology（凌力尔特）

功能描述

LTC5593 隶属于一个覆盖 600MHz 至 4.5GHz RF 频率范围的双通道、高动态范围、高增益下变频混频器系列。LTC5593 专为 2.3GHz 至 4.5GHz RF 应用而优化。LO 频率必须位于 2.1GHz 至 4.2GHz 的范围之内，以获得最佳的性能。该器件的典型应用是具有一个 2.3GHz 至 2.7GHz RF 输入的 LTE 或 WiMAX 多通道或分集接收机。

LTC5593 的高转换增益和高动态范围允许在高选择性接收机设计中使用规格较宽松的 IF 滤波器，并最大限度地缩减了总体解决方案成本、板级空间和系统级偏差。这款器件还提供了一种低电流模式以实现额外的节能，而且每个混频器通道都具有独立的停机控制功能。

高动态范围、双通道、下变频混频器系列

器件型号RF 范围LO 范围LTC5590600MHz 至 1.7GHz700MHz 至 1.5GHzLTC55911.3GHz 至 2.3GHz1.4GHz 至 2.1GHzLTC55921.6GHz 至 2.7GHz1.7GHz 至 2.5GHzLTC55932.3GHz 至 4.5GHz2.1GHz 至 4.2GHz

特点

转换增益：8.5dB (在 2500MHz)

IIP3：27.7dBm (在 2500MHz)

噪声指数：9.5dB (在 2500MHz)

在 5dBm 隔离条件下噪声指数 (NF) 为 15.9dB

高输入 P1dB

52dB 通道间隔离 (在 2500MHz)

采用 3.3V 电源时功耗为 1.3W

采用低工率模式时功耗为 0.8W

独立的通道停机控制

50Ω 单端 RF 和 LO 输入

在所有模式中 LO 输入匹配
