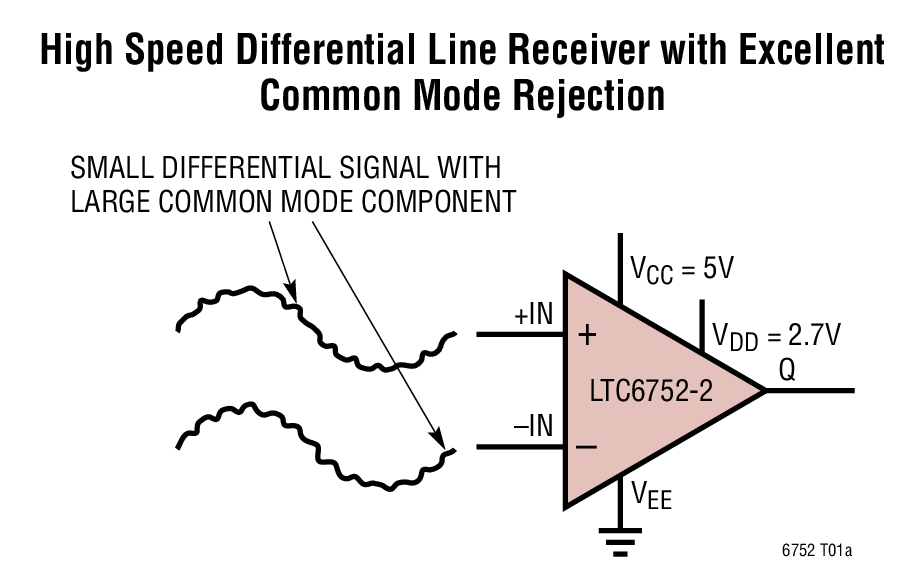

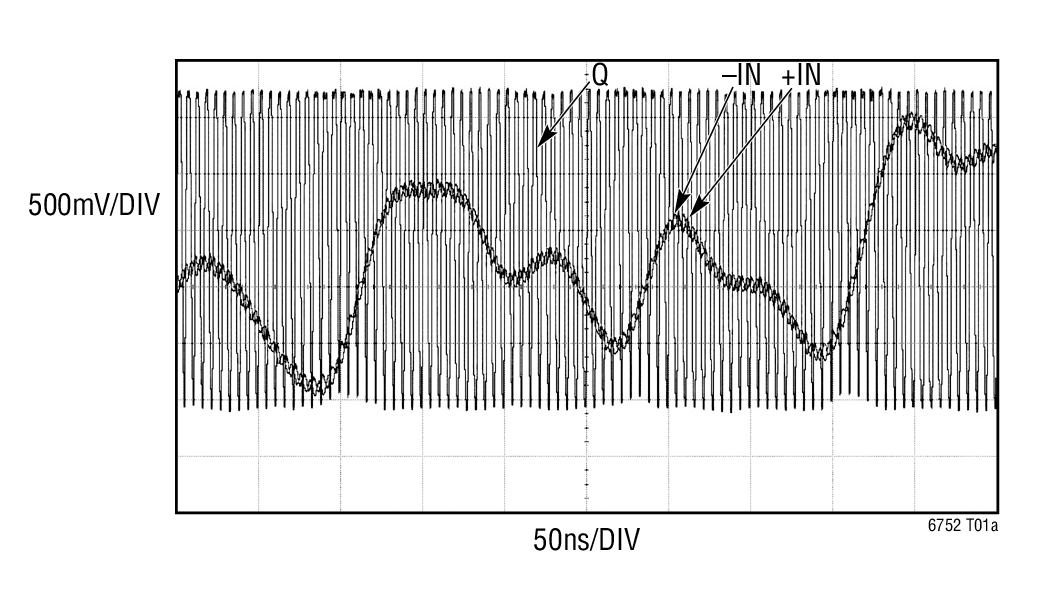

LTC6752-3 - 典型应用图例：

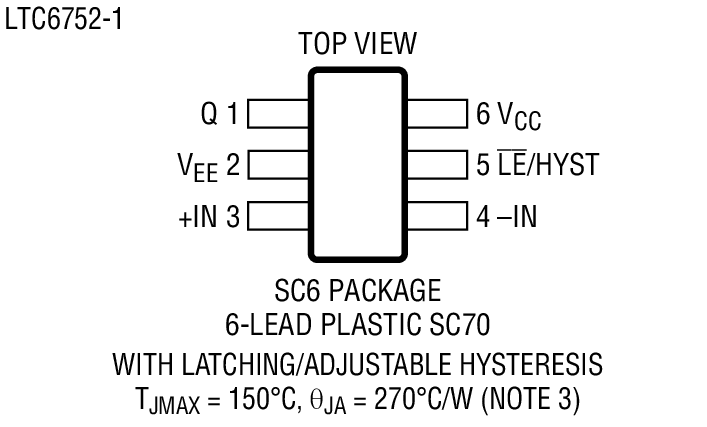

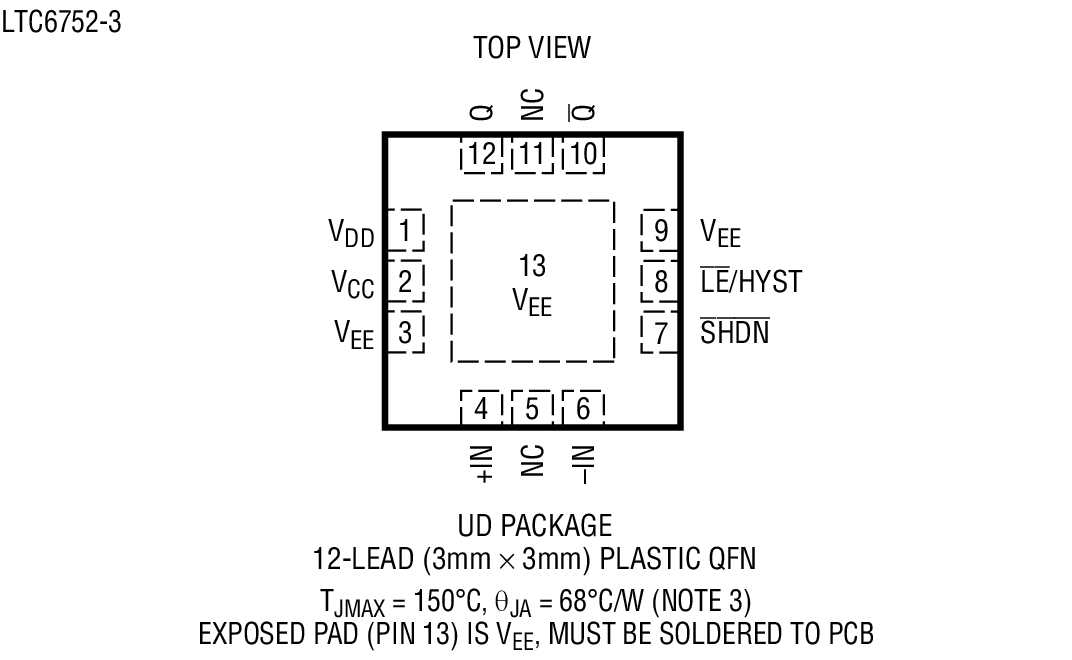

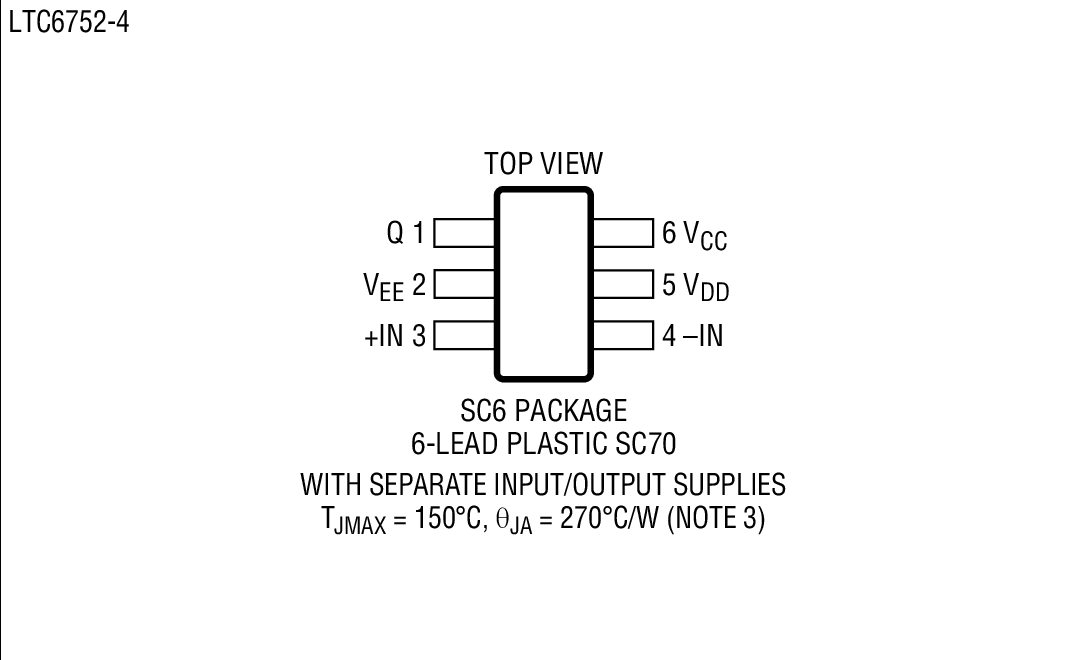

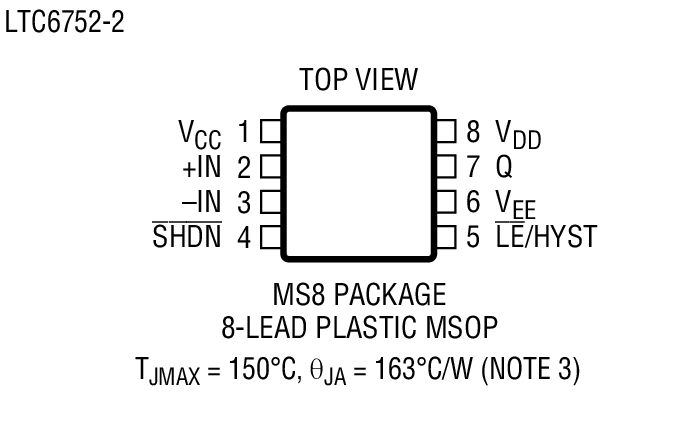

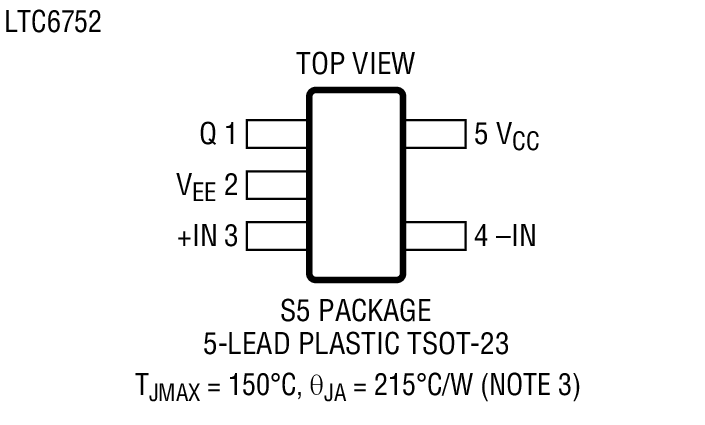

LTC6752-3 - 封装图解：

LTC6752-3 - LTC6752-3是具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列

LTC6752-3是Linear公司的一款高速比较器产品，LTC6752-3是具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列，本站介绍了LTC6752-3的封装应用图解、特点和优点、功能等，并给出了与LTC6752-3相关的凌力尔特元器件型号供参考。

LTC6752-3 - 具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列

LTC6752 - 具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列 - Linear Technology（凌力尔特）

功能描述

LTC6752 是一个非常高速比较器系列，其能够支持高达 280MHz 的切换速率。这些比较器具有 2.9ns 的低传播延迟和 1.2ns 的快速上升 / 下降时间。LTC6752 系列共有 5 个成员，这 5 款器件针对分离型输入和输出电源、停机、输出闭锁、可调迟滞、互补型输出和封装提供了不同的选项。

所有的 LTC6752 比较器均具有轨至轨输入，可采用 2.45V (最高达 3.5V 或 5.25V，这取决于选项) 供电运作。输出为 CMOS 型，而且分离电源选项能够在低至 1.71V 电压下运作，从而允许直接连接 1.8V 逻辑器件。

仅 2.9ns 的低传播延迟与仅 1.8ns 的低离散指标 (10mV 至 125mV 过驱动变化) 相组合，使得这些比较器成为关键型定时应用的绝佳选择。同样，快速切换速率和 4.5ps RMS (100mVP-P、100MHz 输入) 的低抖动特性则使 LTC6752 系列非常适合于高频线路驱动器和时钟恢复电路。

特点

非常高的切换速率：280MHz

低传播延迟：2.9ns

轨至轨输入可扩展至两个电压轨以外

输出电流能力：±22mA

低静态电流：4.5mA

LTC6752 系列内的特点: 2.45V 至 5.25V 输入电源和 1.71V 至 3.5V 输出电源 (单独电源选项) 2.45V 至 3.5V 电源 (单电源选项) 用于降低功耗的停机引脚输出闭锁和可调迟滞互补型输出

封装：TSOT-23、SC70、MSOP、3mm x 3mm QFN

ADCMP60X 系列的直接替代产品

工作温度范围：–40ºC 至 125ºC

应用

时钟和数据恢复

电平移位

高速数据采集系统

窗口比较器

高速线路接收器

快速晶体振荡器

飞行时间测量

时域反射计

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6752HMS8-2#PBF	MS-8	H	$2.70	$1.92
LTC6752HMS8-2#TRPBF	MS-8	H	$2.76	$1.98
LTC6752HS5#PBF	SOT-23	H	$2.53
LTC6752HS5#TRMPBF	SOT-23	H	$2.53	$1.87
LTC6752HS5#TRPBF	SOT-23	H	$2.53	$1.82
LTC6752HSC6-1#TRMPBF	SC-70	H	$2.61	$1.92
LTC6752HSC6-1#TRPBF	SC-70	H	$2.61	$1.87
LTC6752HSC6-4#TRMPBF	SC-70	H	$2.61	$1.92
LTC6752HSC6-4#TRPBF	SC-70	H	$2.61	$1.87
LTC6752HUD-3#PBF	3x3 QFN-12	H	$2.70	$1.92
LTC6752HUD-3#TRPBF	3x3 QFN-12	H	$2.76	$1.98
LTC6752IMS8-2#PBF	MS-8	I	$2.41	$1.71
LTC6752IMS8-2#TRPBF	MS-8	I	$2.47	$1.77
LTC6752IS5#PBF	SOT-23	I	$2.26
LTC6752IS5#TRMPBF	SOT-23	I	$2.26	$1.67
LTC6752IS5#TRPBF	SOT-23	I	$2.26	$1.62
LTC6752ISC6-1#TRMPBF	SC-70	I	$2.33	$1.72
LTC6752ISC6-1#TRPBF	SC-70	I	$2.33	$1.67
LTC6752ISC6-4#TRMPBF	SC-70	I	$2.33	$1.72
LTC6752ISC6-4#TRPBF	SC-70	I	$2.33	$1.67
LTC6752IUD-3#PBF	3x3 QFN-12	I	$2.41	$1.71
LTC6752IUD-3#TRPBF	3x3 QFN-12	I	$2.47	$1.77
