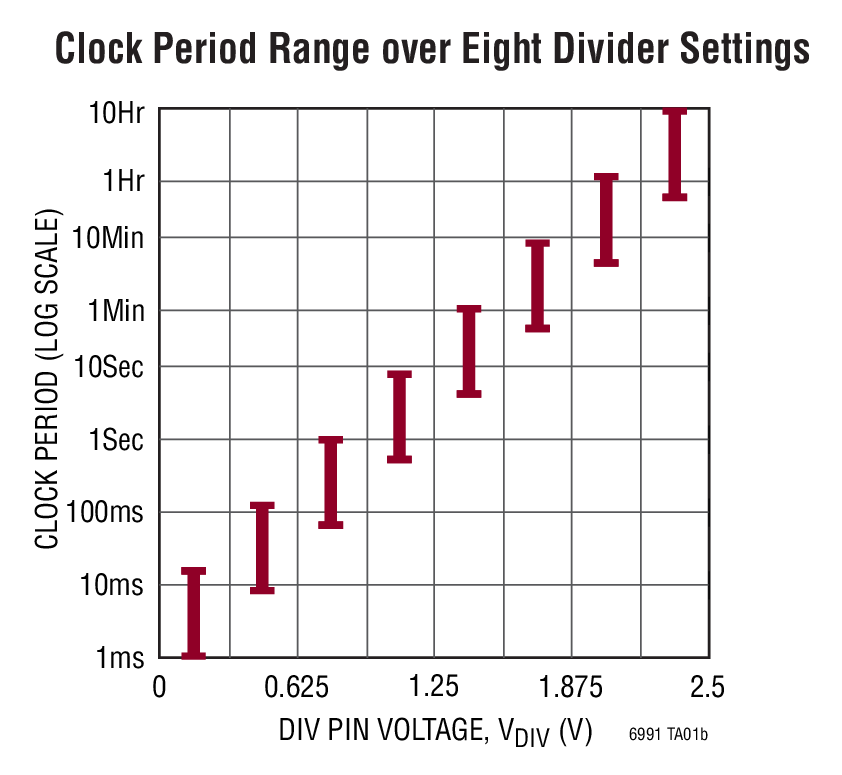

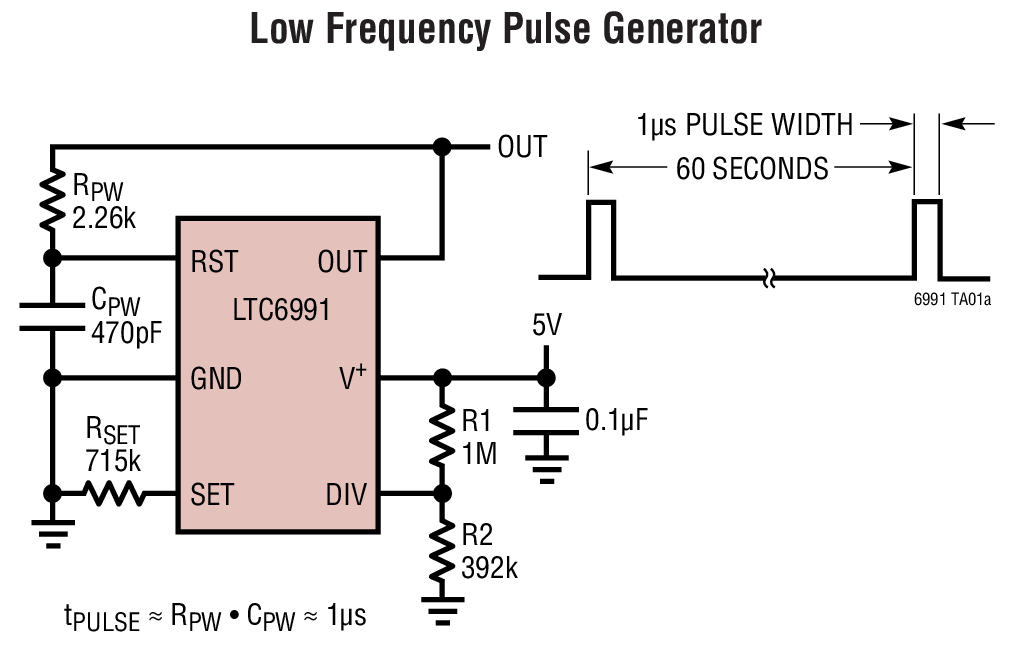

LTC6991 - 典型应用图例：

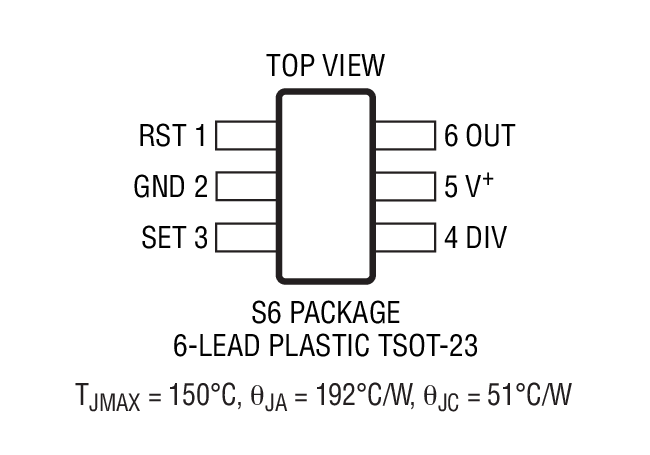

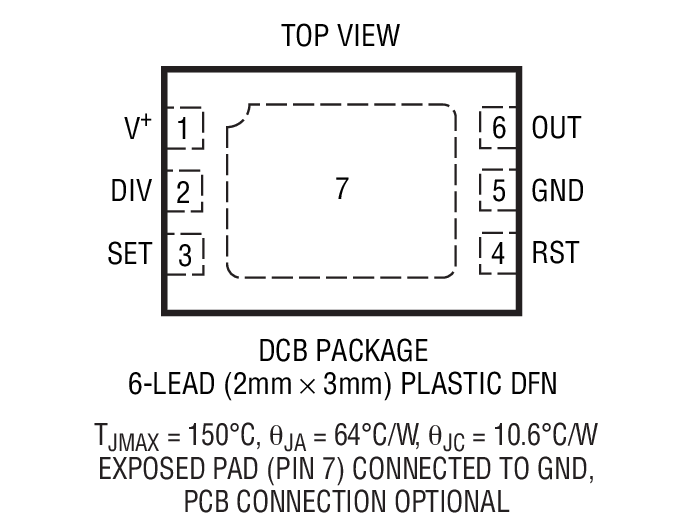

LTC6991 - 封装图解：

LTC6991 - LTC6991是TimerBlox：可重置的低频振荡器

LTC6991是Linear公司的一款硅振荡器产品，LTC6991是TimerBlox：可重置的低频振荡器，本站介绍了LTC6991的封装应用图解、特点和优点、功能等，并给出了与LTC6991相关的凌力尔特元器件型号供参考。

LTC6991 - TimerBlox：可重置的低频振荡器

LTC6991 - TimerBlox：可重置的低频振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6991 是一款硅振荡器，具有一个 1.024ms 至 9.54hr (29.1μHz 至 977Hz) 的可编程周期范围，专供长持续时间定时过程之用。LTC6991 隶属于 TimerBlox 通用型硅定时器件系列。

单个电阻器 RSET 负责设置 LTC6991 的内部主振荡器频率。输出时钟周期由该主振荡器和一个内部分频器 NDIV 来决定 (可编程至 1 ~ 221 范围内的 8 个设定值)。

在正常操作中，LTC6991 以 50% 占空比振荡。复位功能是提供给截断的脉冲 (减少占空比)。复位引脚也可用于防止输出振荡。

RST 和 OUT 引脚可以配置为低电平有效或高电平有效 (使用一个极性功能)。

有关 LTC6991 的简易配置，请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。

特点

周期范围：1ms 至 9.5hr

利用 1~3 个电阻器进行配置

<1.5% 最大频率误差

输出复位功能

2.25V 至 5.5V 单电源操作

55μA 至 80μA 电源电流 (2ms 至 9.5hr 时钟周期)

500μs 启动时间

CMOS 输出驱动器可供应 / 吸收 20mA

-55°C 至 125°C 工作温度范围

采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装

应用

“心跳” 定时器

看门狗定时器

定时曝光控制计

周期性 “唤醒” 呼叫

高振动、高加速度环境

便携式和电池供电型设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6991CDCB#PBF	2x3 DFN-6	C	$1.88
LTC6991CDCB#TRMPBF	2x3 DFN-6	C	$1.88	$1.40
LTC6991CDCB#TRPBF	2x3 DFN-6	C	$1.88	$1.35
LTC6991CS6#PBF	SOT-23	C	$1.88
LTC6991CS6#TRMPBF	SOT-23	C	$1.88	$1.40
LTC6991CS6#TRPBF	SOT-23	C	$1.88	$1.35
LTC6991HDCB#PBF	2x3 DFN-6	H	$2.63
LTC6991HDCB#TRMPBF	2x3 DFN-6	H	$2.63	$1.94
LTC6991HDCB#TRPBF	2x3 DFN-6	H	$2.63	$1.89
LTC6991HS6#PBF	SOT-23	H	$2.16
LTC6991HS6#TRMPBF	SOT-23	H	$2.63	$1.94
LTC6991HS6#TRPBF	SOT-23	H	$2.63	$1.89
LTC6991IDCB#PBF	2x3 DFN-6	I	$2.16
LTC6991IDCB#TRMPBF	2x3 DFN-6	I	$2.16	$1.60
LTC6991IDCB#TRPBF	2x3 DFN-6	I	$2.16	$1.55
LTC6991IS6#PBF	SOT-23	I	$2.16
LTC6991IS6#TRMPBF	SOT-23	I	$2.16	$1.60
LTC6991IS6#TRPBF	SOT-23	I	$2.16	$1.55
LTC6991MPS6#PBF	SOT-23	MP	$5.64
LTC6991MPS6#TRMPBF	SOT-23	MP	$5.64	$4.10
LTC6991MPS6#TRPBF	SOT-23	MP	$5.64	$4.05
