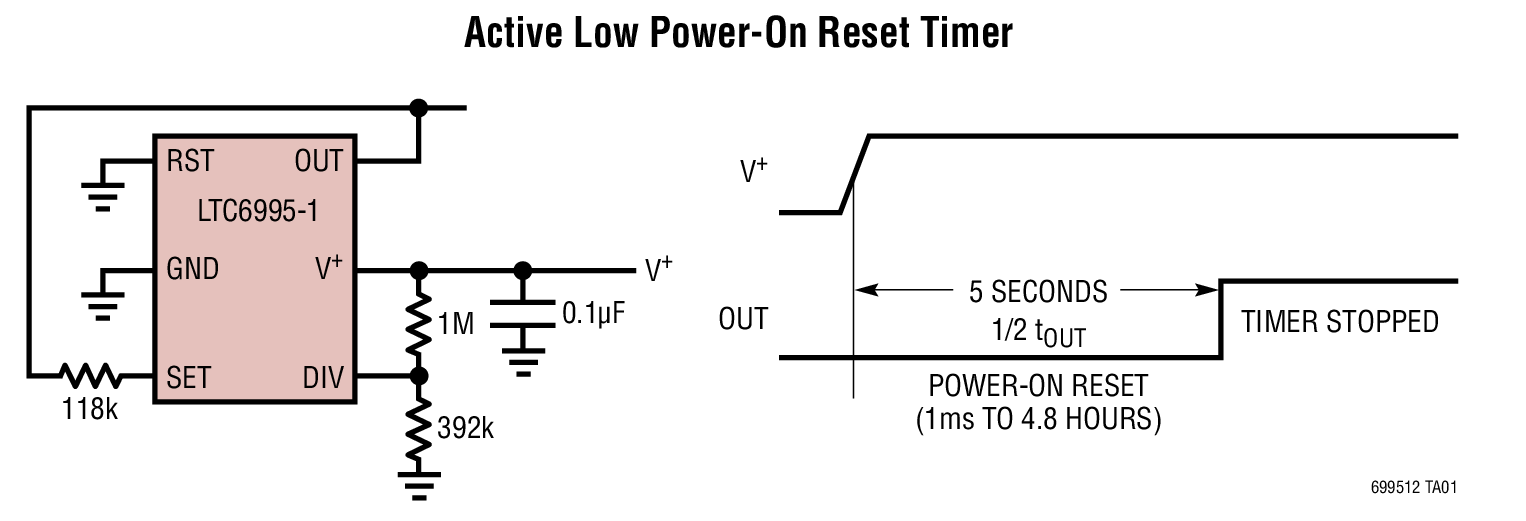

LTC6995-2 - 典型应用图例：

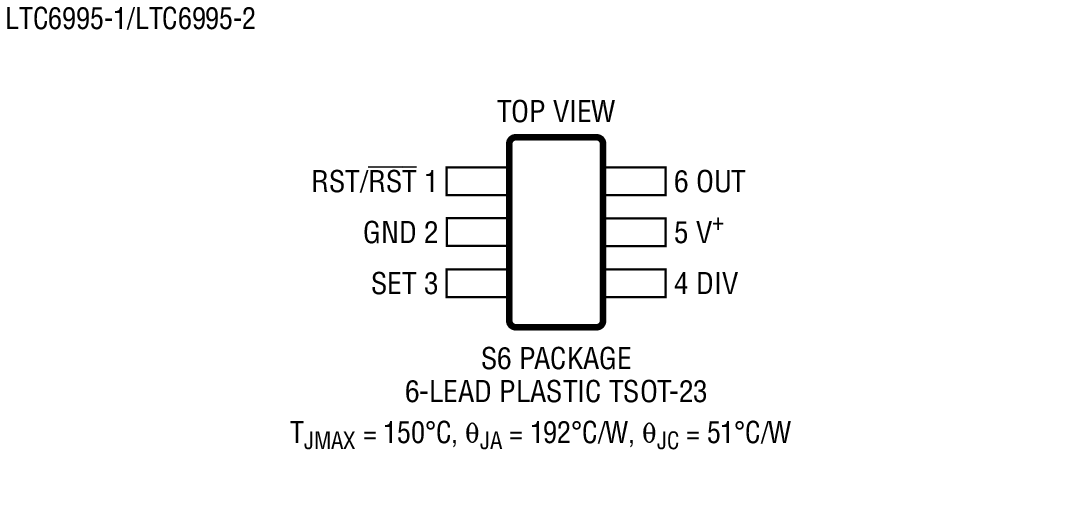

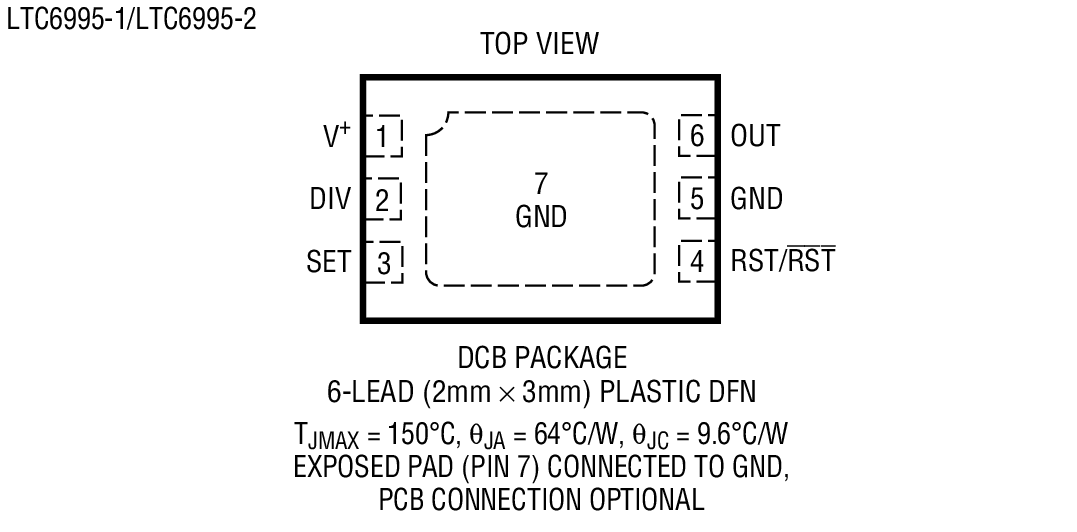

LTC6995-2 - 封装图解：

LTC6995-2 - LTC6995-2是TimerBlox：长时间定时器、低频振荡器

LTC6995-2是Linear公司的一款硅振荡器产品，LTC6995-2是TimerBlox：长时间定时器、低频振荡器，本站介绍了LTC6995-2的封装应用图解、特点和优点、功能等，并给出了与LTC6995-2相关的凌力尔特元器件型号供参考。

LTC6995-2 - TimerBlox：长时间定时器、低频振荡器

LTC6995-1 / LTC6995-2 - TimerBlox：长时间定时器、低频振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6995 是一款硅振荡器，具有一个 1.024ms 至 9.54 小时 (29.1μHz 至 977Hz) 的可编程周期范围，专供长持续时间定时过程之用。LTC6995 隶属于 TimerBlox 通用型硅定时器件系列。

单个电阻器 RSET 负责设置 LTC6995 的内部主振荡器频率。输出时钟周期由该主振荡器和一个内部分频器 NDIV 来决定 (可编程至从 1 至 221 范围内的 8 个设定值)。

当振荡时，LTC6995 产生一个 50% 占空比的方波输出。该器件提供了一种复位功能，用以停止主振荡器并清零内部分频器。取消复位将启动一个完整的输出时钟周期，这适用于可编程上电复位和看门狗定时器应用。

LTC6995 具有两种复位功能版本。对于 LTC6995-1 复位输入为高电平有效，而对于 LTC6995-2 复位输入则为低电平有效。对于这两种器件版本，输出的极性在复位时都是可选的。

特点

周期范围：1ms 至 9.5 小时

利用上电或复位输入实现定时复位

利用 1~3 个电阻器进行配置

最大频率误差 <1.5%

可编程输出极性

2.25V 至 5.5V 单电源操作

55μA 至 80μA 电源电流 (2ms 至 9.5 小时时钟周期)

500μs 启动时间

CMOS 输出驱动器可供应 / 吸收 20mA 电流

-55°C 至 125°C 工作温度范围

可提供扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装

应用

上电复位定时器

长时间单触发

“心跳” 定时器

看门狗定时器

周期性 “唤醒” 呼叫

高振动、高加速度环境

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6995CDCB-1#PBF	2x3 DFN-6	C	$1.88
LTC6995CDCB-1#TRMPBF	2x3 DFN-6	C	$1.88	$1.40
LTC6995CDCB-1#TRPBF	2x3 DFN-6	C		$1.35
LTC6995CDCB-2#PBF	2x3 DFN-6	C	$1.88
LTC6995CDCB-2#TRMPBF	2x3 DFN-6	C	$1.88	$1.40
LTC6995CDCB-2#TRPBF	2x3 DFN-6	C		$1.35
LTC6995CS6-1#PBF	SOT-23	C	$1.88
LTC6995CS6-1#TRMPBF	SOT-23	C	$1.88	$1.40
LTC6995CS6-1#TRPBF	SOT-23	C		$1.35
LTC6995CS6-2#PBF	SOT-23	C	$1.88
LTC6995CS6-2#TRMPBF	SOT-23	C	$1.88	$1.40
LTC6995CS6-2#TRPBF	SOT-23	C		$1.35
LTC6995HDCB-1#PBF	2x3 DFN-6	H	$2.63
LTC6995HDCB-1#TRMPBF	2x3 DFN-6	H	$2.63	$1.94
LTC6995HDCB-1#TRPBF	2x3 DFN-6	H		$1.89
LTC6995HDCB-2#PBF	2x3 DFN-6	H	$2.63
LTC6995HDCB-2#TRMPBF	2x3 DFN-6	H	$2.63	$1.94
LTC6995HDCB-2#TRPBF	2x3 DFN-6	H		$1.89
LTC6995HS6-1#PBF	SOT-23	H	$2.63
LTC6995HS6-1#TRMPBF	SOT-23	H	$2.63	$1.94
LTC6995HS6-1#TRPBF	SOT-23	H		$1.89
LTC6995HS6-2#PBF	SOT-23	H	$2.63
LTC6995HS6-2#TRMPBF	SOT-23	H	$2.63	$1.94
LTC6995HS6-2#TRPBF	SOT-23	H		$1.89
LTC6995IDCB-1#PBF	2x3 DFN-6	I	$2.16
LTC6995IDCB-1#TRMPBF	2x3 DFN-6	I	$2.16	$1.60
LTC6995IDCB-1#TRPBF	2x3 DFN-6	I		$1.55
LTC6995IDCB-2#PBF	2x3 DFN-6	I	$2.16
LTC6995IDCB-2#TRMPBF	2x3 DFN-6	I	$2.16	$1.60
LTC6995IDCB-2#TRPBF	2x3 DFN-6	I		$1.55
LTC6995IS6-1#PBF	SOT-23	I	$2.16
LTC6995IS6-1#TRMPBF	SOT-23	I	$2.16	$1.60
LTC6995IS6-1#TRPBF	SOT-23	I		$1.55
LTC6995IS6-2#PBF	SOT-23	I	$2.16
LTC6995IS6-2#TRMPBF	SOT-23	I	$2.16	$1.60
LTC6995IS6-2#TRPBF	SOT-23	I		$1.55
LTC6995MPS6-1#PBF	SOT-23	MP	$5.64
LTC6995MPS6-1#TRMPBF	SOT-23	MP	$5.64	$4.10
LTC6995MPS6-1#TRPBF	SOT-23	MP		$4.05
LTC6995MPS6-2#PBF	SOT-23	MP	$5.64
LTC6995MPS6-2#TRMPBF	SOT-23	MP	$5.64	$4.10
LTC6995MPS6-2#TRPBF	SOT-23	MP		$4.05
