    当前位置：Linear公司 > > 凌力尔特芯片 >> LTM4676A
    LTM4676A技术文档下载：
    LTM4676A技术文档产品手册下载
    LTM4676A - 典型应用图例：

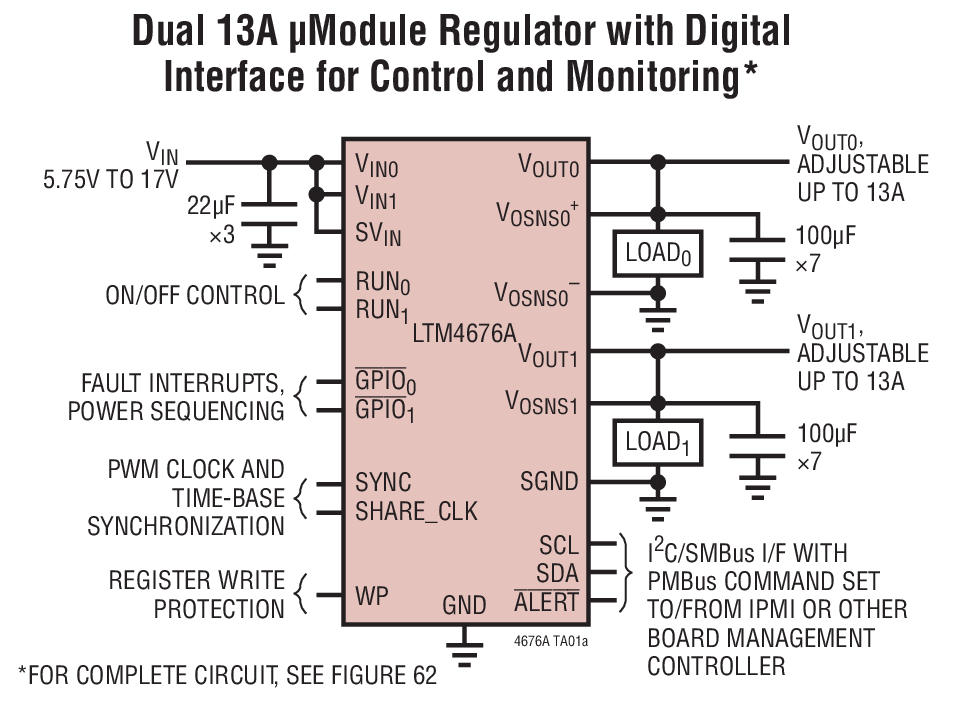

    LTM4676A典型应用图例一

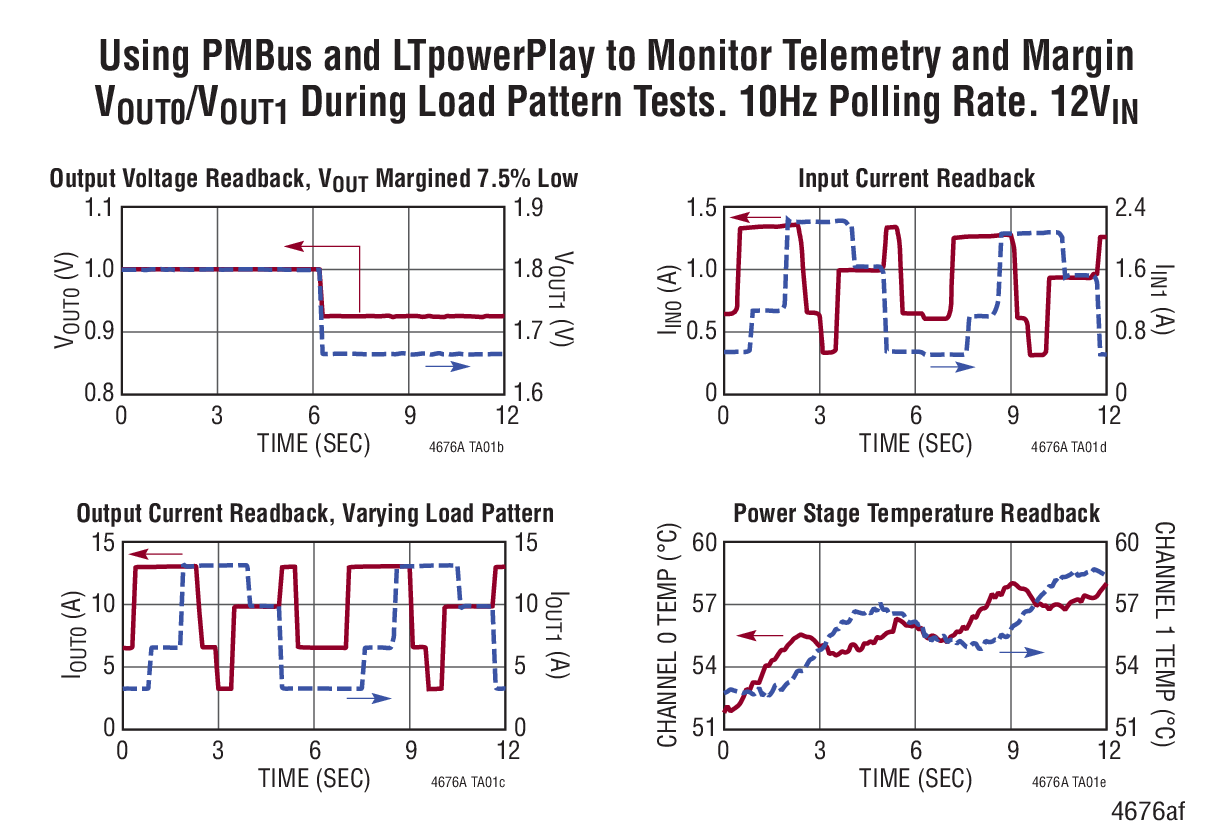

    LTM4676A典型应用图例二
    LTM4676A - 封装图解：

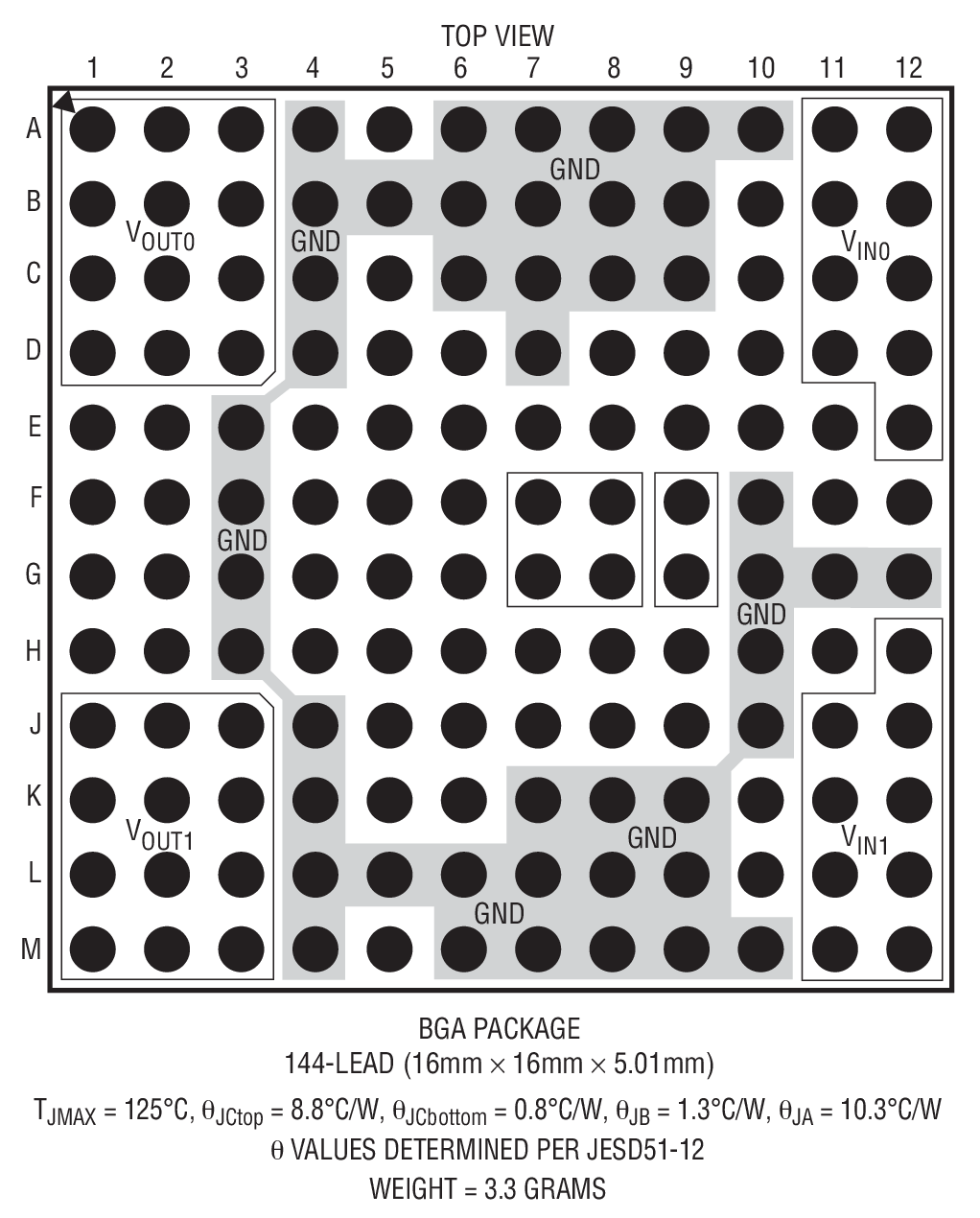

    LTM4676A封装图解一
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LTM4676A介绍
    LTM4676A - LTM4676A是具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器

    LTM4676A是Linear公司的一款μModule 降压型稳压器产品，LTM4676A是具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器，本站介绍了LTM4676A的封装应用图解、特点和优点、功能等，并给出了与LTM4676A相关的凌力尔特元器件型号供参考。

    LTM4676A - 具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器

    LTM4676A - 具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器 - Linear Technology（凌力尔特）

    功能描述

    LTM4676A 是一款双通道 13A 或单通道 26A 降压型μModule (微型模块) DC/DC 稳压器，其具有 70ms 的接通时间。该器件拥有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监控功能。LTM4676A 包括快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

    LTM4676A 的两线式串行接口允许以可编程摆率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。输入和输出电流及电压、输出功率、温度、正常运行时间和峰值是可读的。在启动时，输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlayTM GUI 和 DC1613 USB 至 PMBus 转换器以及演示套件。

    器件型号

    接通启动时间

    (最大值) (ms)

    VIN 范围

    (V)

    VOUT 范围

    (V)引脚可兼容LTM46761704.5 至 26.5

    0.5 至 4 (通道 0)

    0.5 至 5.4 (通道 1)YesLTM4676A704.5 至 170.5 至 5.5 (两个通道)见产品手册的表 1 和第 22 页，以了解有关 LTM4676A 相比于 LTM4676 特性集之改进的更多信息。

    特点
  • 双通道、快速、模拟环路 (具有用于控制和监视的数字接口)
  • 宽输入电压范围：4.5V 至 17V
  • 输出电压范围：0.5V 至 5.5V
  • 在整个温度范围内具有 ±0.5% 的最大 DC 输出误差
  • 在 10A 负载条件下具有 ±2.5% 的电流回读准确度
  • 符合 400kHz PMBus 标准的 I2C 串行接口
  • 集成型 16 位 ΔΣ ADC
  • 支持高达 125Hz 的远端采样轮询速率
  • 恒定频率电流模式控制
  • 可对多个模块进行并联和均流
  • 支持所有的 7 位从地址
  • 支持电源轨和全局寻址
  • 16mm x 16mm x 5.01mm BGA 封装
    • 应用
  • 原型设计、生产和实地环境中的系统优化、特性分析和数据挖掘
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4676AEY#PBF 16mm x 16mm x 5.01mm BGA E $48.50 $33.95
    LTM4676AIY#PBF 16mm x 16mm x 5.01mm BGA I $53.34 $37.34
