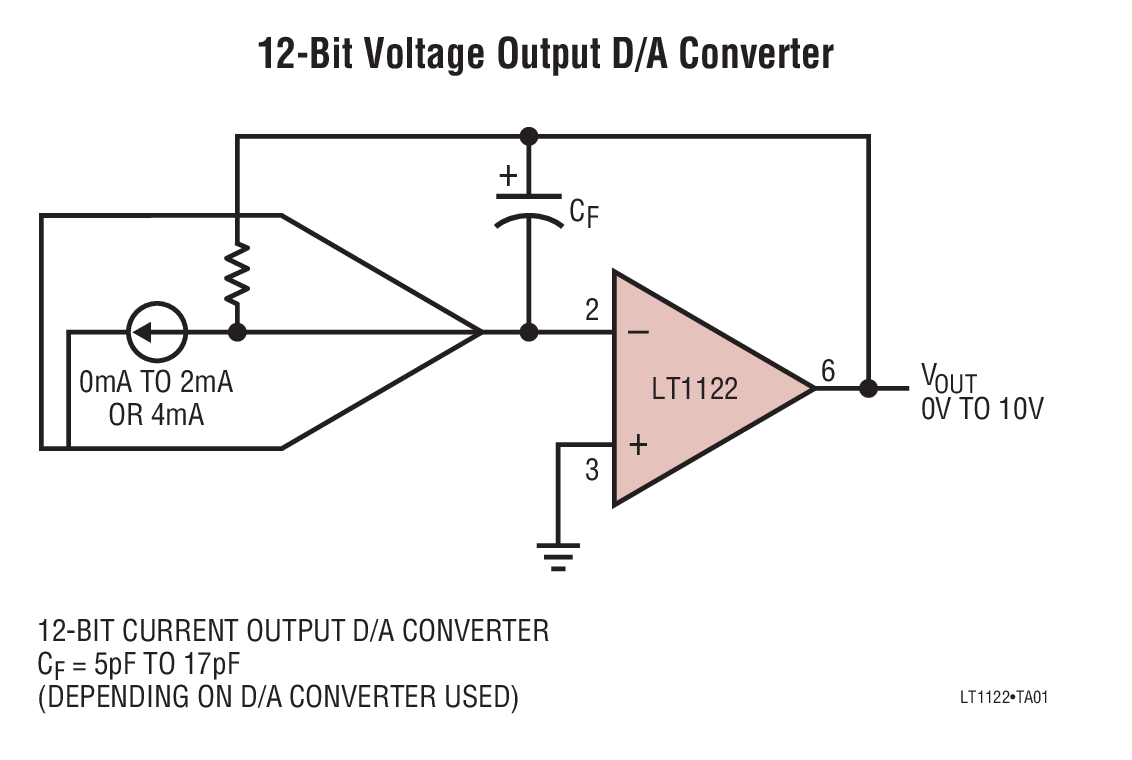

LT1122典型应用图例一

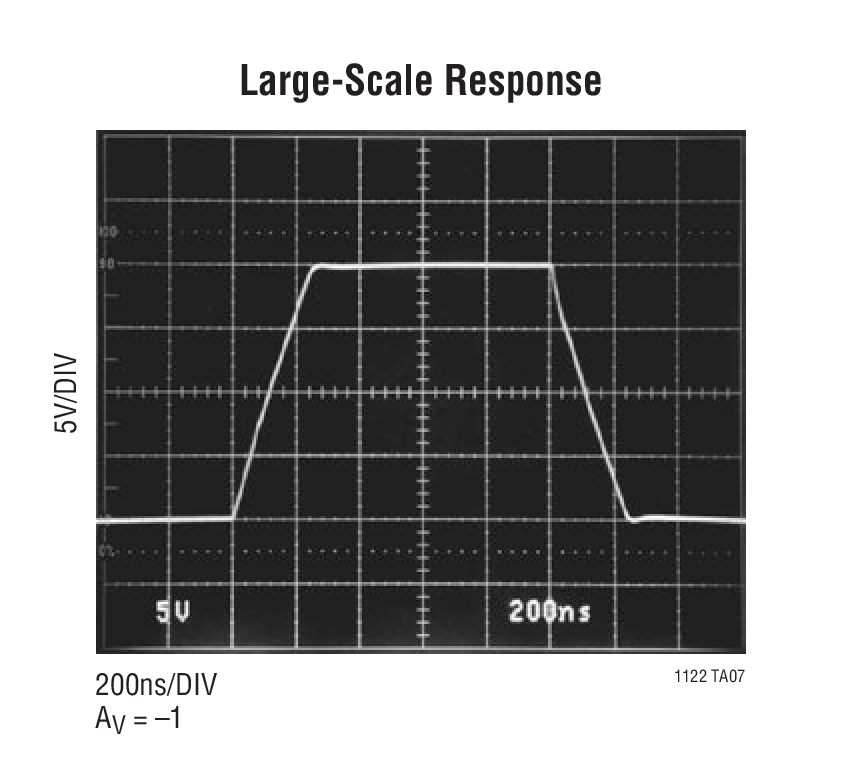

LT1122典型应用图例二
LT1122 - 封装图解：

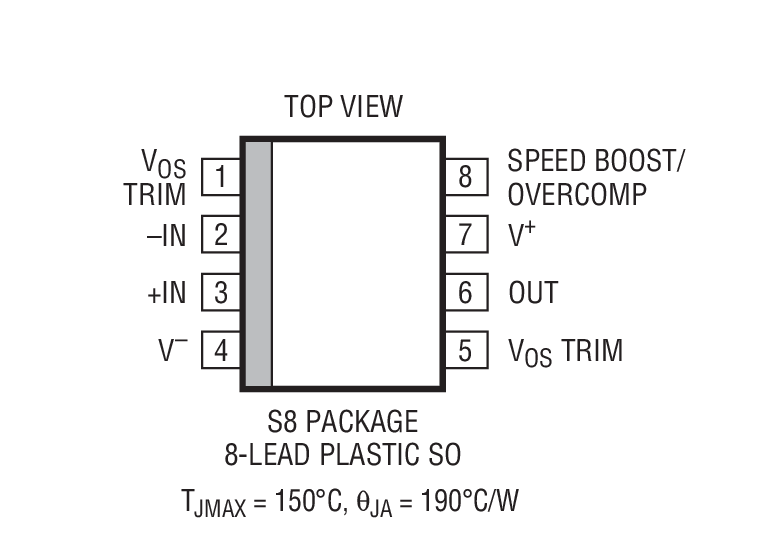

LT1122封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1122介绍

LT1122 - LT1122是快速稳定、JFET 输入运算放大器

LT1122是LINEAR凌力尔特公司的一款低噪声放大器产品，LT1122是LT1122是快速稳定、JFET 输入运算放大器，本站介绍了LT1122的封装应用图解、特点和优点、功能等，并给出了与LT1122相关的LINEAR元器件型号供参考。

LT1122 - LT1122是快速稳定、JFET 输入运算放大器 - 低噪声放大器 - 信号调理 - 凌力尔特

LT1122 - 快速稳定、JFET 输入运算放大器

LT1122 - 快速稳定、JFET 输入运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1122 JFET 输入运算放大器兼具高速度和精准性能。

一种独特的多栅 JFET 工艺最大限度地减小了栅极串联电阻和栅极至漏极电容，有利于实现宽带宽性能，并且不会损害 JFET 晶体管匹配。

该器件的摆率为80V/μs，并可在 340ns 的时间里实现稳定。LT1122 在内部进行补偿以获得稳定的单位增益，而且其在电源电流仅为 7mA 的情况下拥有一个 14MHz 的带宽。LT1122 的高速度使其成为实现 12 位数据转换和采集系统之快速稳定的理想选择。

另外，LT1122 120μV 的失调电压和 500,000 的电压增益还可支持准确度达 12 位的应用。

10pA 的输入偏置电流和 4pA 的失调电流与其速度性能相结合，使得 LT1122 能够在诸如高速采样及保持放大器、峰值检波器和积分器等应用中使用。

特点
  • 经 100% 测试的稳定时间 (至 1mV，在求和节点，10V 阶跃)：340ns (典型值)，540ns (最大值)
  • 采用固定的反馈电容器进行测试
  • 摆率：60V/μs (最小值)
  • 增益带宽积：14MHz
  • 功率带宽 (20VP-P)：1.2MHz
  • 具稳定的单位增益；相位裕量为 60°
  • 输入失调电压：600μV (最大值)
  • 输入偏置电流：25ºC 时的最大值为 75pA；70ºC 时的最大值为600pA
  • 输入失调电流：25ºC 时的最大值为 40pA；70ºC 时的最大值为 150pA
  • 低失真
    • 应用
  • 快速 12 位 D/A 输出放大器
  • 高速缓冲器
  • 快速采样及保持放大器
  • 高速积分器
  • 电压至频率转换器
  • 有源滤波器
  • 对数放大器
  • 峰值检波器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1122ACN8 N-8 C $5.50 $4.50
    LT1122ACN8#PBF N-8 C $5.50 $4.50
    LT1122BCN8 N-8 C $4.58 $3.70
    LT1122BCN8#PBF N-8 C $4.58 $3.70
    LT1122CCN8 N-8 C $3.50 $2.85
    LT1122CCN8#PBF N-8 C $3.50 $2.85
    LT1122CS8 SO-8 C $3.83 $3.10
    LT1122CS8#PBF SO-8 C $3.83 $3.10
    LT1122CS8#TR SO-8 C $3.16
    LT1122CS8#TRPBF SO-8 C $3.16
    LT1122DCN8 N-8 C $3.00 $2.45
    LT1122DCN8#PBF N-8 C $3.00 $2.45
    LT1122DS8 SO-8 C $3.25 $2.65
    LT1122DS8#PBF SO-8 C $3.25 $2.65
    LT1122DS8#TR SO-8 C $2.71
    LT1122DS8#TRPBF SO-8 C $2.71
