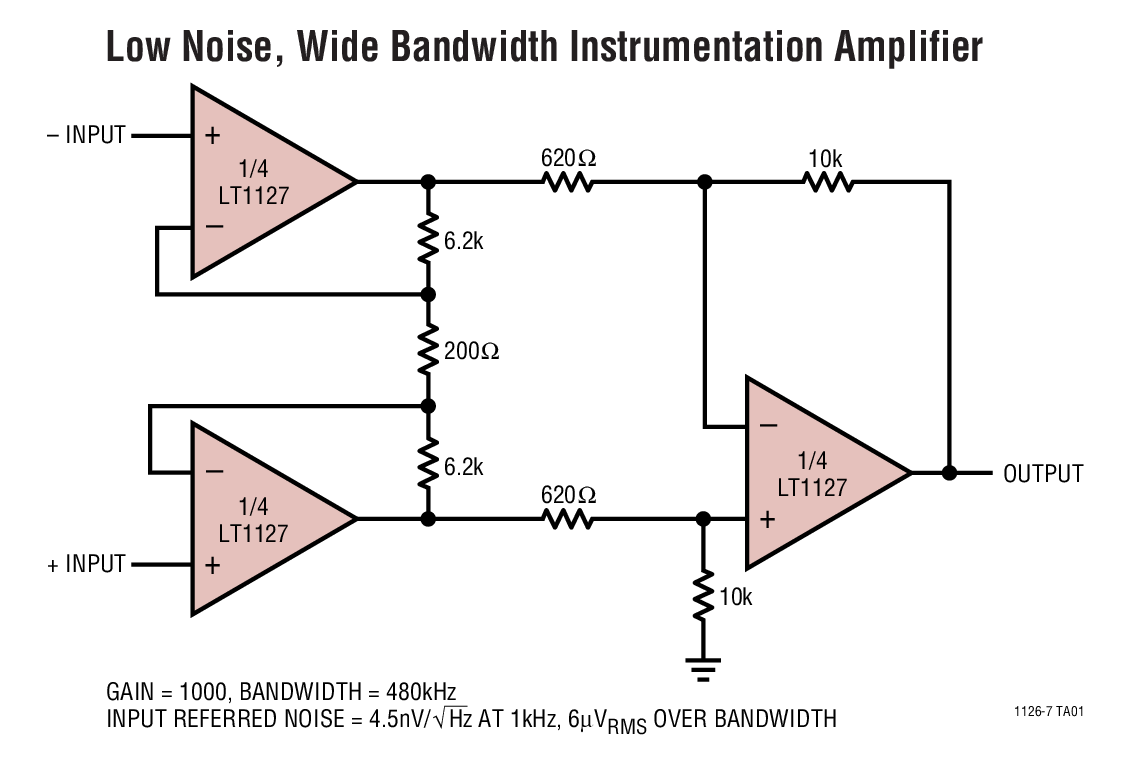

LT1126 - 典型应用图例：

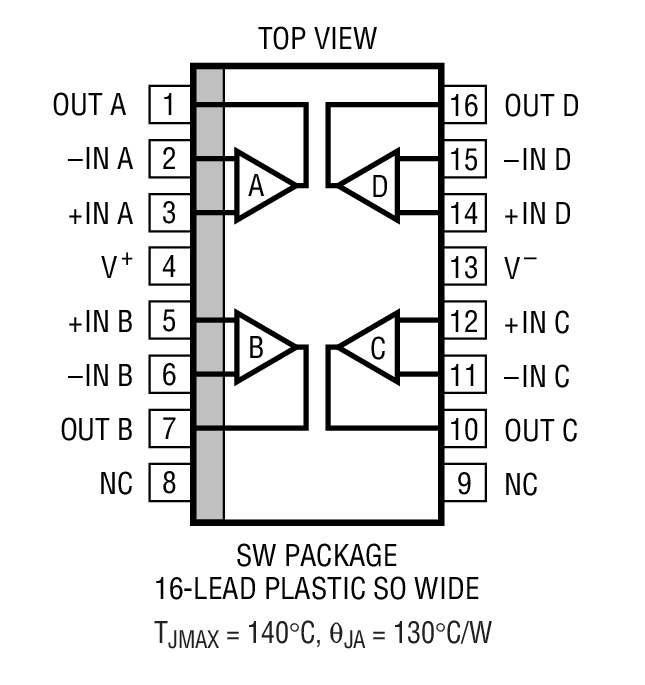

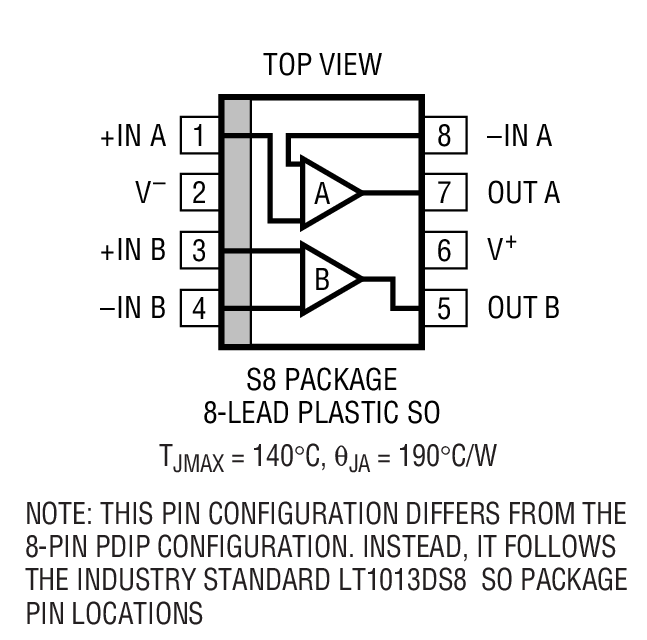

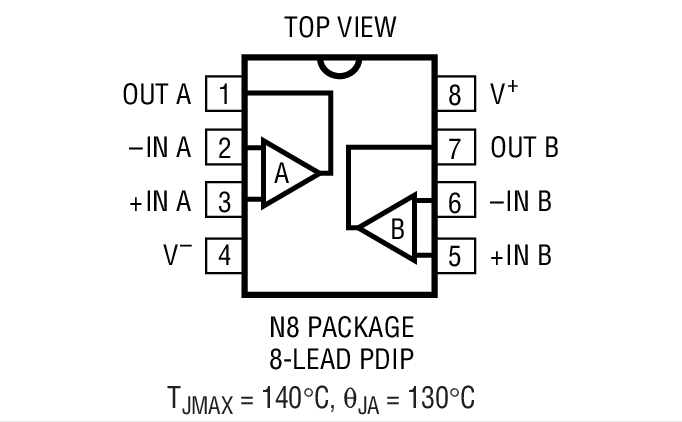

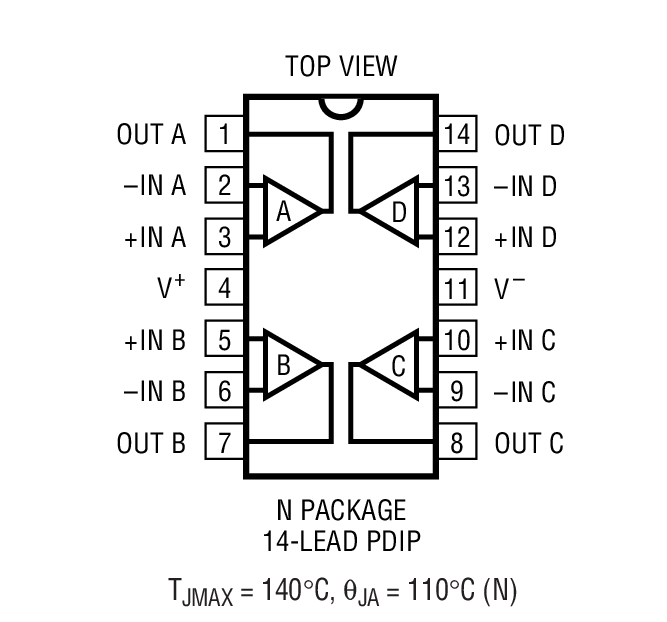

LT1126 - 封装图解：

LT1126 - LT1126是双通道去补偿低噪声、高速精准型运算放大器

LT1126是Linear公司的一款精准放大器产品，LT1126是双通道去补偿低噪声、高速精准型运算放大器，本站介绍了LT1126的封装应用图解、特点和优点、功能等，并给出了与LT1126相关的凌力尔特元器件型号供参考。

LT1126 - 双通道去补偿低噪声、高速精准型运算放大器

LT1126 - 双通道去补偿低噪声、高速精准型运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1126 双通道和 LT1127 四通道器件是高性能、去补偿运放，与 LT1124 双通道运放以及 LT1125 四通道运放相比，这两款器件提供了较高的转换速率和带宽。可在不降低 LT1124 / LT1125 DC 规格指标的情况下增强 AC 性能。LT1126 / LT1127 均可在数值为 10 或更大的增益条件下保持稳定。

在器件的设计、加工和测试过程中，对多项关键参数整体分布的优化给予了特殊的关注。对每个单独放大器的转换速率、增益带宽和 1kHz 噪声进行了全面的测试。因此，即使是成本最低的器件等级 (LT1126C 和 LT1127C) 其规格指标也有所改善。

双通道 LT1126 的功耗不到两个 OP-37 运算放大器的一半。由于在一个 8 引脚 SO 封装中实现了低功率和高性能，因而使得 LT1126 成为表面贴装型系统和板级空间受限场合的首选。

特点

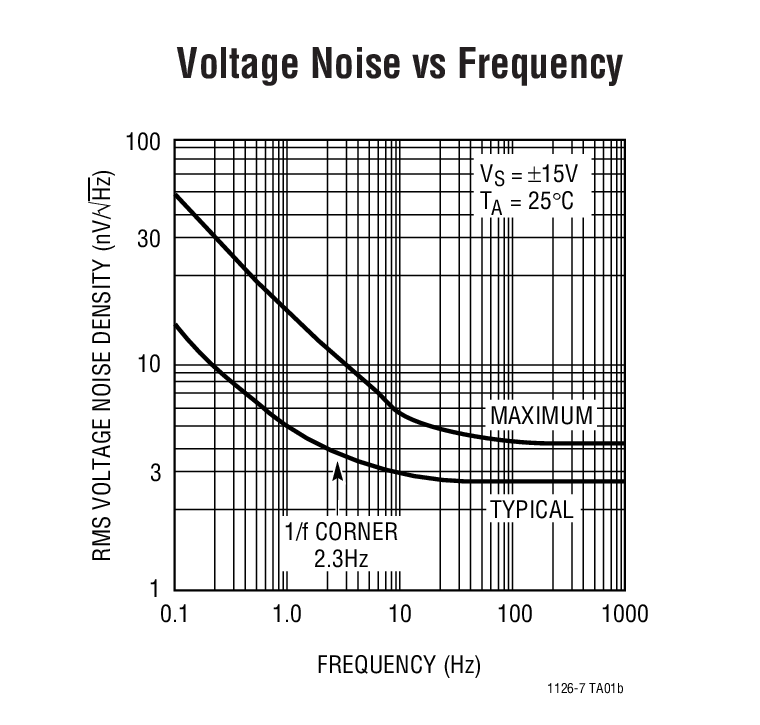

经 100% 测试的低电压噪声：2.7nV/√Hz (典型值)，4.2nV/√Hz (最大值)

转换速率：11V/μs (最大值)

增益-带宽乘积：65MHz (典型值)

失调电压，优级：70μV (最大值) 低级：100μV (最大值)

高电压增益：5,000,000 (最小值)

每个放大器的电源电流：3.1mA (最大值)

共模抑制：112dB (最小值)

电源抑制：116dB (最小值)

采用 8 引脚 SO IC、8 引脚 DIP、16 引脚 SO 和 14 引脚 DIP 封装

应用

两运放和三运放仪表放大器

低噪声信号处理

有源滤波器

微伏 (μV) 级准确度的门限检测

应变仪放大器

直接耦合音频增益级

磁头前置放大器

传声器前置放大器

加速度计放大器

红外线探测器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1126ACN8	N-8	C	$5.17	$4.25
LT1126ACN8#PBF	N-8	C	$5.17	$4.25
LT1126CN8	N-8	C	$4.25	$3.50
LT1126CN8#PBF	N-8	C	$4.25	$3.50
LT1126CS8	SO-8	C	$4.50	$3.70
LT1126CS8#PBF	SO-8	C	$4.50	$3.70
LT1126CS8#TR	SO-8	C		$3.76
LT1126CS8#TRPBF	SO-8	C		$3.76
