当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1167
LT1167技术文档下载：
LT1167技术文档产品手册下载
LT1167 - 典型应用图例：

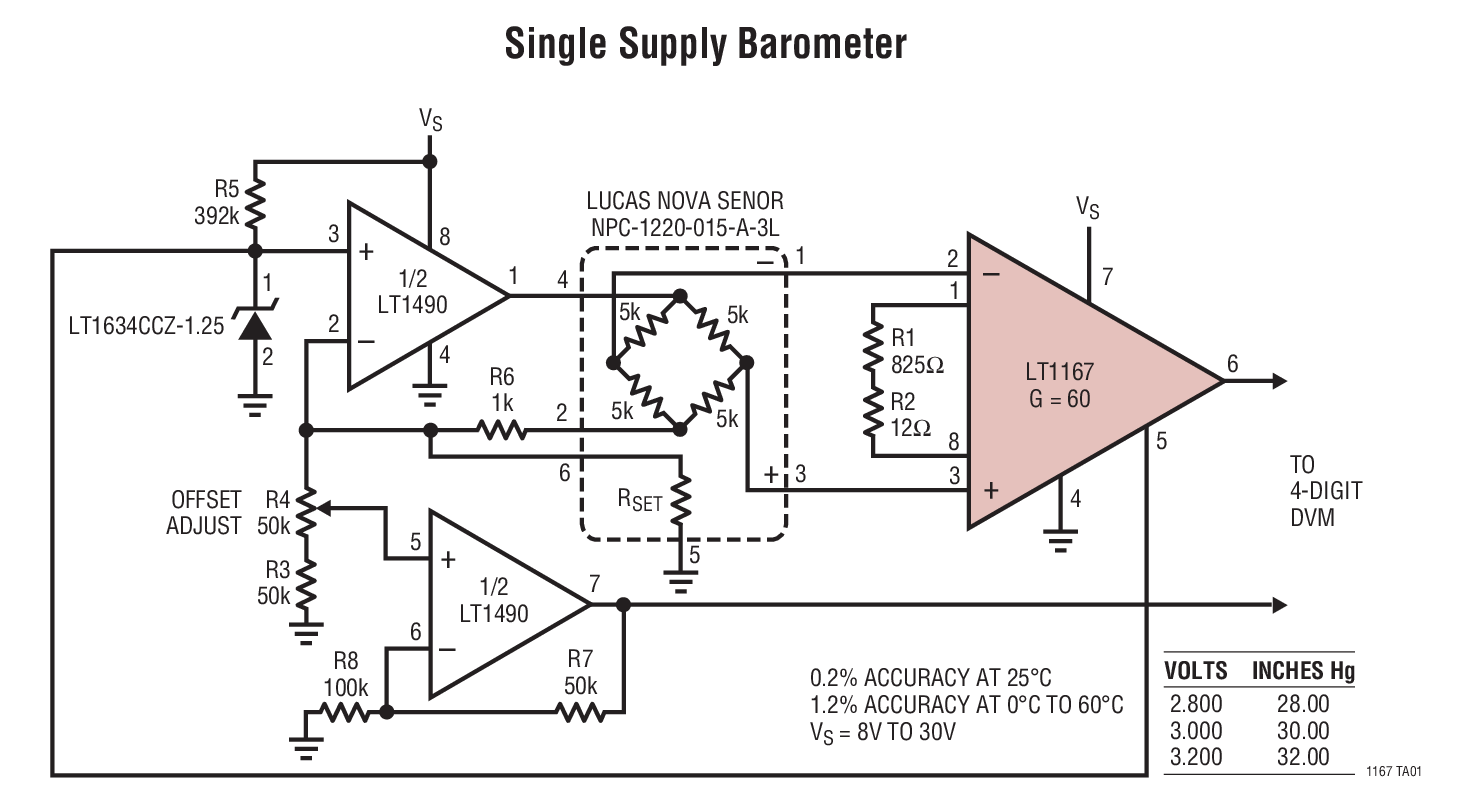

LT1167典型应用图例一

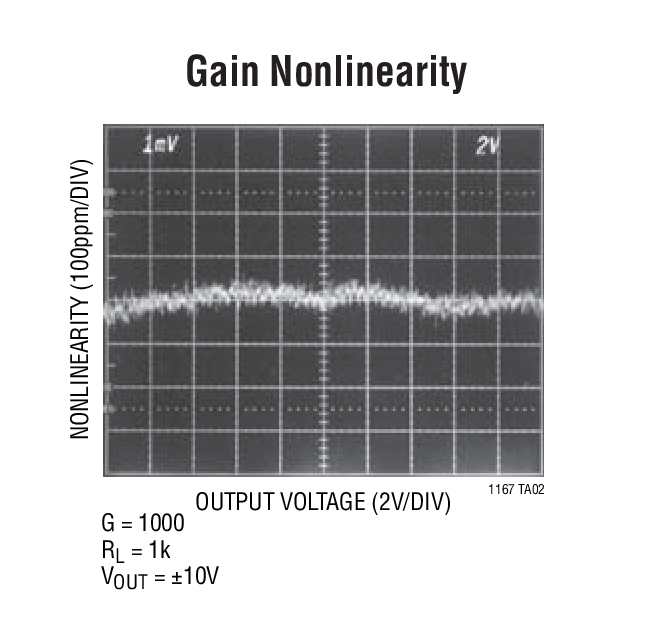

LT1167典型应用图例二
LT1167 - 封装图解：

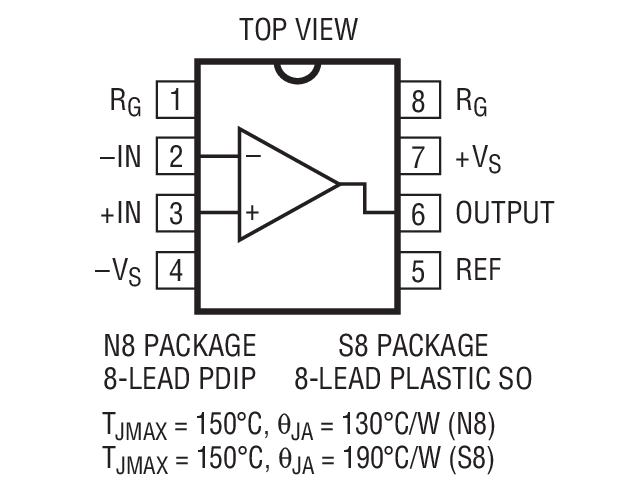

LT1167封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1167介绍

LT1167 - LT1167是可利用单个电阻器来设置增益的精准型仪表放大器

LT1167是LINEAR凌力尔特公司的一款精准放大器产品，LT1167是LT1167是可利用单个电阻器来设置增益的精准型仪表放大器，本站介绍了LT1167的封装应用图解、特点和优点、功能等，并给出了与LT1167相关的LINEAR元器件型号供参考。

LT1167 - LT1167是可利用单个电阻器来设置增益的精准型仪表放大器 - 精准放大器 - 信号调理 - 凌力尔特

LT1167 - 可利用单个电阻器来设置增益的精准型仪表放大器

LT1167 - 可利用单个电阻器来设置增益的精准型仪表放大器 - Linear Technology（凌力尔特）

功能描述

LT1167 是一款低功率、精准型仪表放大器，仅需一个外部电阻器便能设定 1 至 10,000 的增益。7.5nV/√Hz (在 1kHz) 的低电压噪声并未因为低功耗 (对于 ±2.3V 至 ±15V 电源，典型消耗电流为 0.9mA) 而打任何折扣。

即使对于低至 2k 的负载电阻器，该器件的高准确度 (10ppm 的最大非线性度，0.08% 的最大增益误差 [G = 10] ) 也不会下降。LT1167 经过激光修整，以实现非常低的输入失调电压 (最大值为 40μV)、漂移 (0.3μV/°C)、高 CMRR (90dB，G = 1) 和 PSRR (105dB，G = 1)。最大值为 350pA 的低输入偏置电流通过运用超 β 工艺得以实现。输出能够在任何增益配置中处理高达 1000pF 的容性负载，同时对输入提供了高至 13kV (人体模型) 的 ESD 防护等级。采用两个5k 外部电阻器的 LT1167 符合 IEC 1000-4-2 Level 4 规范。

相比于分立的多运放和电阻器设计方案，采用 8 引脚 PDIP 和 SO 封装的 LT1167 所需占用的 PC 板面积小得多。

LT1167-1 所提供的性能与 LT1167 相同，但是，其在高共模电压条件下的输入电流特性能够更好地支持那些具有高输入阻抗的应用 (见 "Application Information” 部分)。


特点
  • 单个增益设定电阻器：G = 1 至 10,000
  • 增益误差：G = 10，0.08% (最大值)
  • 输入失调电压漂移：0.3μV/°C (最大值)
  • 采用两个 5k 外部电阻器可满足 IEC 1000-4-2 Level 4 ESD 测试的要求
  • 增益非线性度：G = 10，10ppm (最大值)
  • 输入失调电压：G = 10，60μV (最大值)
  • 输入偏置电流：350pA (最大值)
  • 在 G = 1 时的 PSRR：105dB (最小值)
  • 在 G = 1 时的 CMRR：90dB (最小值)
  • 电源电流：1.3mA (最大值)
  • 宽电源范围：±2.3V 至 ±18V
  • 1kHz 电压噪声：7.5nV/√Hz
  • 0.1Hz 至 10Hz 噪声：0.28μVP-P
  • 采用 8 引脚 PDIP 封装和 SO 封装
    • 应用
  • 桥式放大器
  • 应变仪放大器
  • 热电偶放大器
  • 差分至单端转换器
  • 医疗仪表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1167ACN8 N-8 C $6.45 $5.55
    LT1167ACN8#PBF N-8 C $6.45 $5.55
    LT1167ACS8 SO-8 C $6.45 $5.55
    LT1167ACS8-1#PBF SO-8 C $6.45 $5.55
    LT1167ACS8-1#TRPBF SO-8 C $5.61
    LT1167ACS8#PBF SO-8 C $6.45 $5.55
    LT1167ACS8#TR SO-8 C $5.61
    LT1167ACS8#TRPBF SO-8 C $5.61
    LT1167AIN8 N-8 I $7.40 $6.40
    LT1167AIN8#PBF N-8 I $7.40 $6.40
    LT1167AIS8 SO-8 I $7.40 $6.40
    LT1167AIS8-1#PBF SO-8 I $7.40 $6.40
    LT1167AIS8-1#TRPBF SO-8 I $6.46
    LT1167AIS8#PBF SO-8 I $7.40 $6.40
    LT1167AIS8#TR SO-8 I $6.46
    LT1167AIS8#TRPBF SO-8 I $6.46
    LT1167CN8 N-8 C $3.70 $3.20
    LT1167CN8#PBF N-8 C $3.70 $3.20
    LT1167CS8 SO-8 C $3.70 $3.20
    LT1167CS8-1#PBF SO-8 C $3.70 $3.20
    LT1167CS8-1#TRPBF SO-8 C $3.26
    LT1167CS8#PBF SO-8 C $3.70 $3.20
    LT1167CS8#TR SO-8 C $3.26
    LT1167CS8#TRPBF SO-8 C $3.26
    LT1167IN8 N-8 I $4.30 $3.70
    LT1167IN8#PBF N-8 I $4.30 $3.70
    LT1167IS8 SO-8 I $4.30 $3.70
    LT1167IS8-1#PBF SO-8 I $4.30 $3.70
    LT1167IS8-1#TRPBF SO-8 I $3.76
    LT1167IS8#PBF SO-8 I $4.30 $3.70
    LT1167IS8#TR SO-8 I $3.76
    LT1167IS8#TRPBF SO-8 I $3.76
