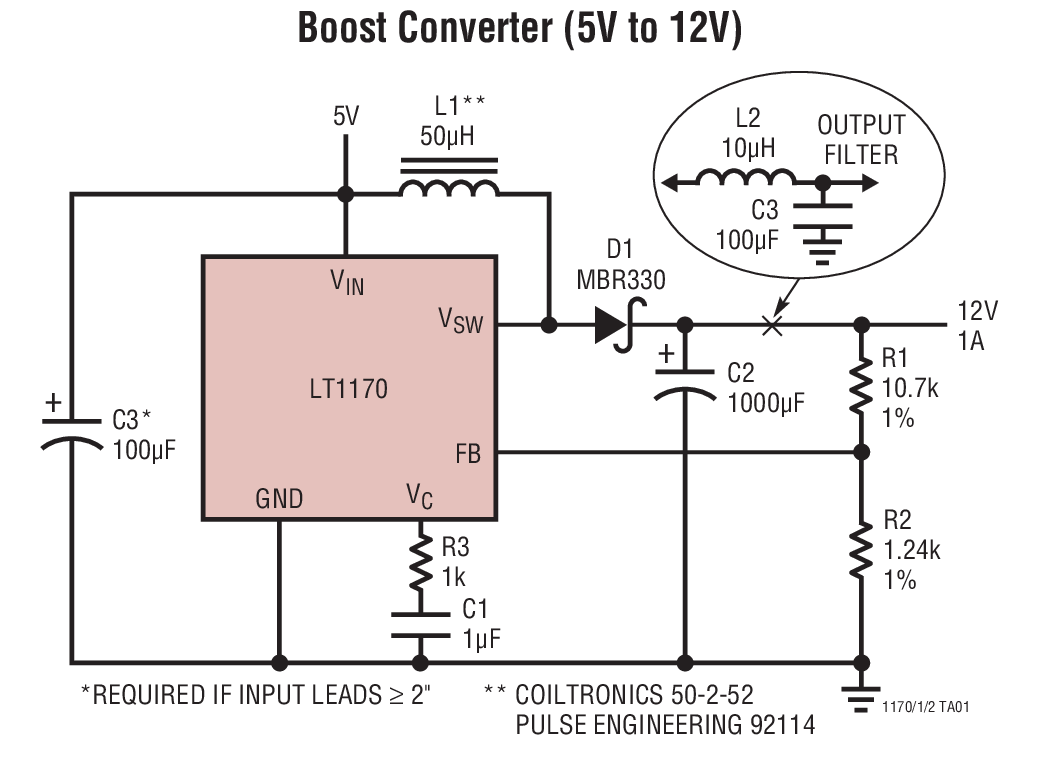

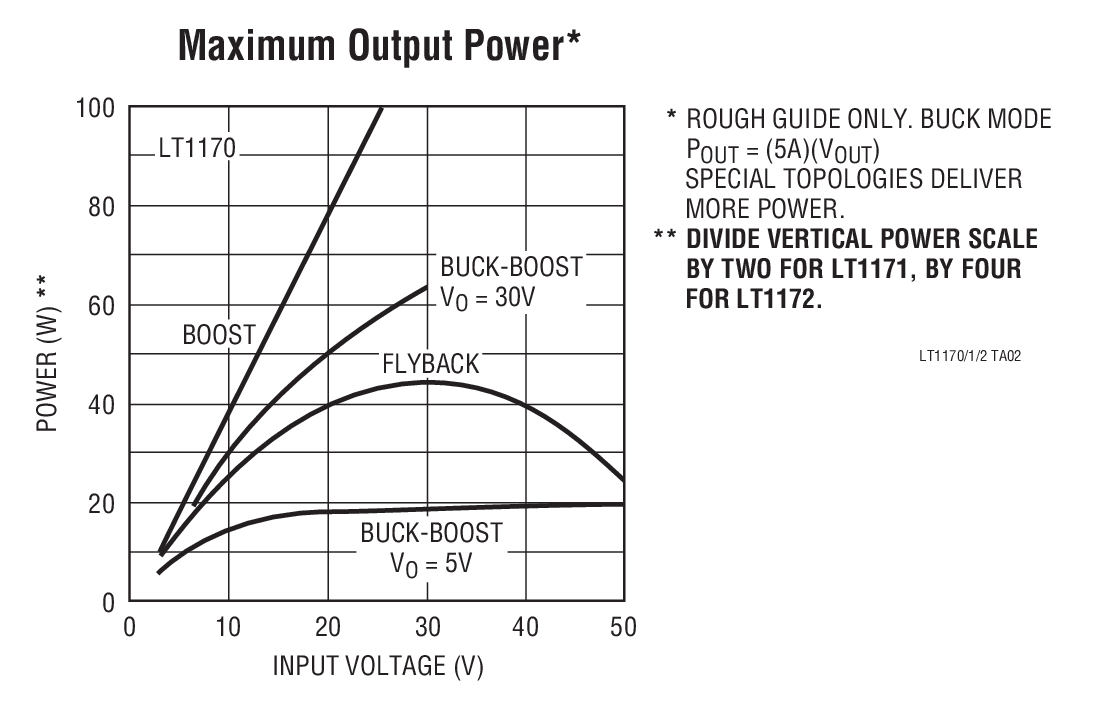

LT1172 - 典型应用图例：

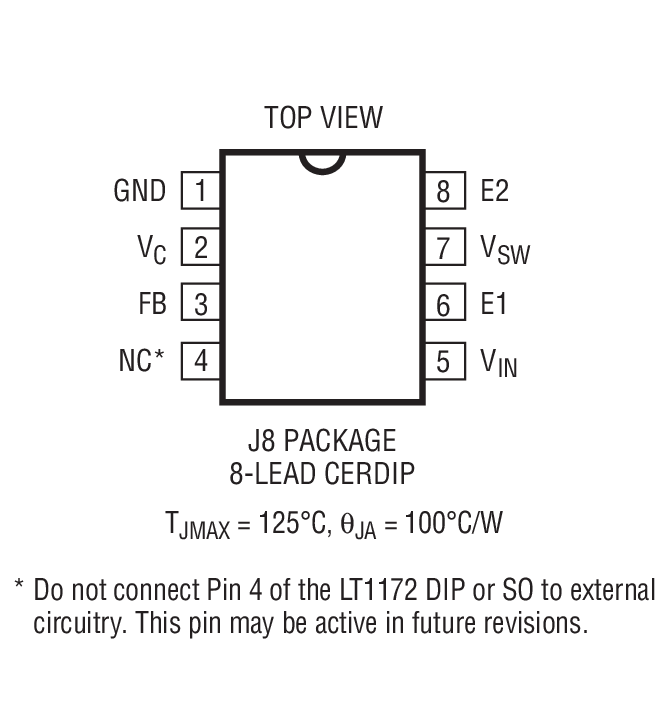

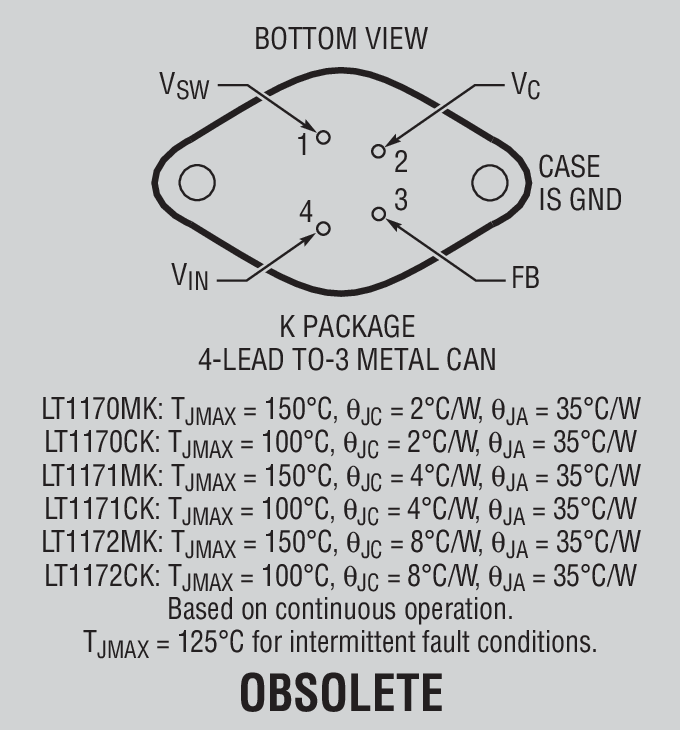

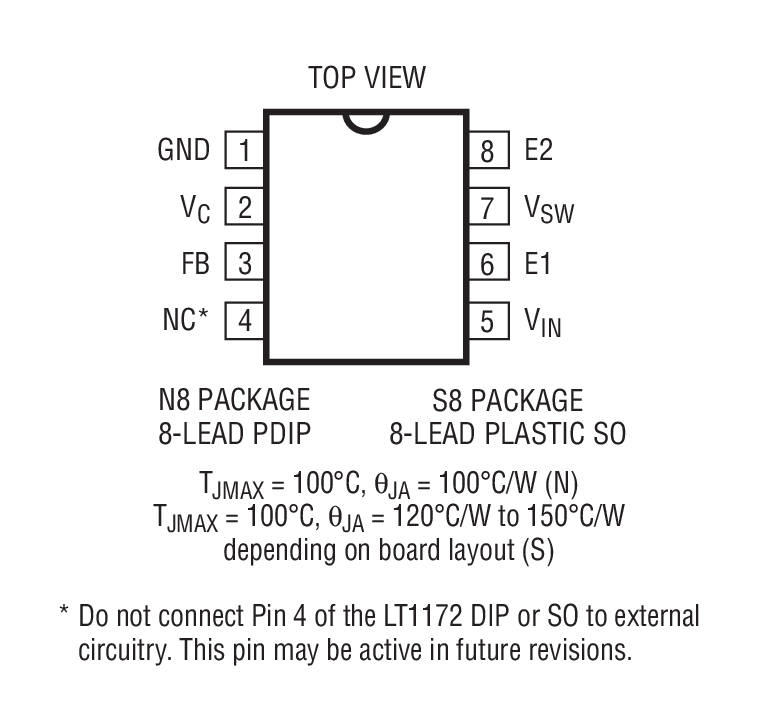

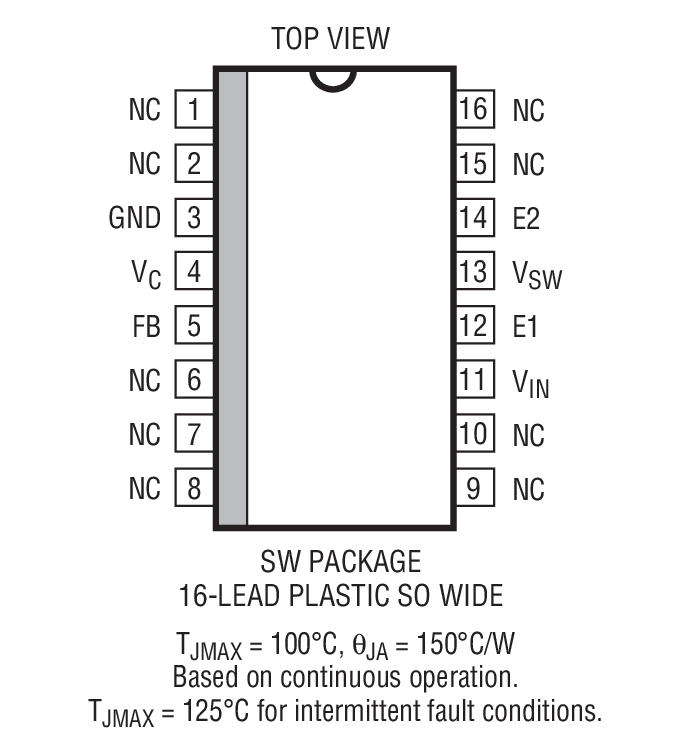

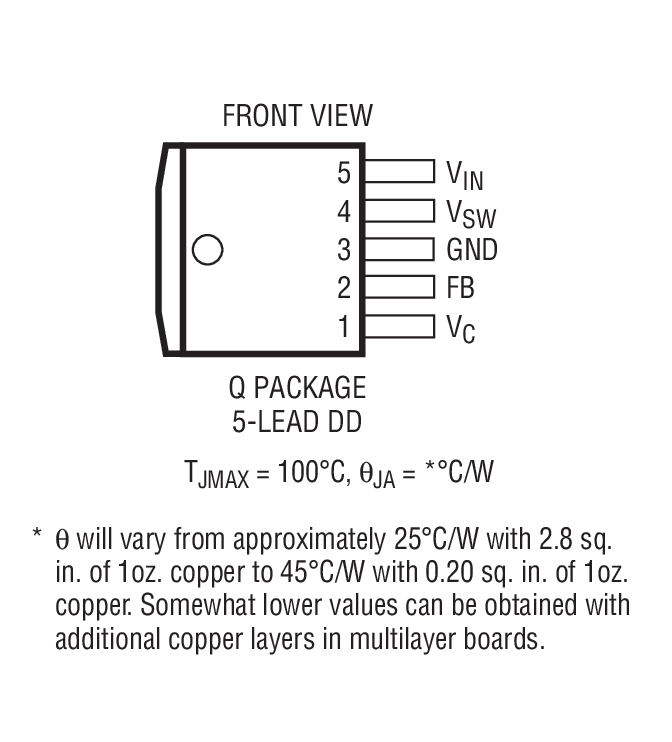

LT1172 - 封装图解：
LINEAR凌力尔特芯片：
- LTC2386CUH-18#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC1456IN8#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DC225A-L - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- OP27EZ - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3620EDC-1#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1687IS#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC2912HDDB-3#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC2305IMS#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT1999HS8-50#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT3571IUD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1999HS8-10#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT3796HFE-1#PBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LT6109AIMS-1#TRPBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- OP281GSZ-REEL7 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2370IDE-16#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC6992CDCB-4#TRMPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LTC2418CGN#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC3308BJV#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1791HS#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC2261IUJ-14#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
LT1172 - LT1172是100kHz、5A、2.5A 和 1.25A 高效率开关稳压器
LT1172是LINEAR凌力尔特公司的一款内部电源开关产品，LT1172是LT1172是100kHz、5A、2.5A 和 1.25A 高效率开关稳压器，本站介绍了LT1172的封装应用图解、特点和优点、功能等，并给出了与LT1172相关的LINEAR元器件型号供参考。
LT1172 - LT1172是100kHz、5A、2.5A 和 1.25A 高效率开关稳压器 - 内部电源开关 - 电源管理 - 凌力尔特
LT1172 - 100kHz、5A、2.5A 和 1.25A 高效率开关稳压器
LT1172 - 100kHz、5A、2.5A 和 1.25A 高效率开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT1170 / LT1171 / LT1172 是单片式、高功率开关稳压器。它们能够在所有标准的开关配置中运作，包括降压、升压、反激式、正激式、负输出和“Cuk”型。一个大电流、高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之上。由于集成了所有的功能电路，因而可将 LT1170 / LT1171 / LT1172 内置于标准的 5 引脚 TO-3 或 TO-220 功率封装以及 8 引脚封装 (LT1172) 之中。这使得它们具有极佳的易用性，并提供了与采用 3 引脚线性稳压器时相似的“防错”型操作。
LT1170 / LT1171 / LT1172 采用 3V 至 60V 的工作电源电压，且仅吸收6mA 的静态电流。这些器件能够在未采用外部功率器件的情况下输送高达 100W 的负载功率。通过运用电流模式开关方法，它们实现了卓越的 AC 和 DC 负载和电压调节性能。
LT1170 / LT1171 / LT1172 拥有许多独特之处，这些特点甚至连目前市售且使用难度大得多的低功率控制芯片都不具备。它们采用自适应抗饱和开关驱动以允许宽变化范围的负载电流，并避免效率下降。对于待机操作，一种在外部启动的停机模式可以把总电源电流减小至 50μA (典型值)。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1172CN8 | N-8 | C | $2.92 | $2.35 |
| LT1172CN8#PBF | N-8 | C | $2.92 | $2.35 |
| LT1172CQ | DDPAK-5 | C | $4.25 | $3.45 |
| LT1172CQ#PBF | DDPAK-5 | C | $4.25 | $3.45 |
| LT1172CQ#TR | DDPAK-5 | C | $3.57 | |
| LT1172CQ#TRPBF | DDPAK-5 | C | $3.57 | |
| LT1172CS8 | SO-8 | C | $3.58 | $2.90 |
| LT1172CS8#PBF | SO-8 | C | $3.58 | $2.90 |
| LT1172CS8#TR | SO-8 | C | $2.96 | |
| LT1172CS8#TRPBF | SO-8 | C | $2.96 | |
| LT1172CSW | SW-16 | C | $3.58 | $2.90 |
| LT1172CSW#PBF | SW-16 | C | $3.58 | $2.90 |
| LT1172CSW#TR | SW-16 | C | $2.96 | |
| LT1172CSW#TRPBF | SW-16 | C | $2.96 | |
| LT1172CT | TO-220 | C | $3.75 | $2.90 |
| LT1172CT#06 | TO-220 | C | $3.75 | $2.90 |
| LT1172CT#06PBF | TO-220 | C | $3.75 | $2.90 |
| LT1172CT#31PBF | TO-220 | C | $4.20 | $3.35 |
| LT1172CT#PBF | TO-220 | C | $3.75 | $2.90 |
| LT1172HVCQ | DDPAK-5 | C | $6.52 | $4.55 |
| LT1172HVCQ#PBF | DDPAK-5 | C | $6.52 | $4.55 |
| LT1172HVCQ#TR | DDPAK-5 | C | $4.67 | |
| LT1172HVCQ#TRPBF | DDPAK-5 | C | $4.67 | |
| LT1172HVCT | TO-220 | C | $4.92 | $3.80 |
| LT1172HVCT#06PBF | TO-220 | C | $4.92 | $3.80 |
| LT1172HVCT#30PBF | TO-220 | C | $5.37 | $4.25 |
| LT1172HVCT#31PBF | TO-220 | C | $5.37 | $4.25 |
| LT1172HVCT#PBF | TO-220 | C | $4.92 | $3.80 |
| LT1172HVIQ | DDPAK-5 | I | $7.09 | $4.95 |
| LT1172HVIQ#PBF | DDPAK-5 | I | $7.09 | $4.95 |
| LT1172HVIQ#TRPBF | DDPAK-5 | I | $5.07 | |
| LT1172IN8 | N-8 | I | $4.08 | $3.30 |
| LT1172IN8#PBF | N-8 | I | $4.08 | $3.30 |
| LT1172IS8 | SO-8 | I | $4.67 | $3.80 |
| LT1172IS8#PBF | SO-8 | I | $4.67 | $3.80 |
| LT1172IS8#TR | SO-8 | I | $3.86 | |
| LT1172IS8#TRPBF | SO-8 | I | $3.86 | |
| LT1172MJ8 | CERDIP-8 | M | $34.95 |
