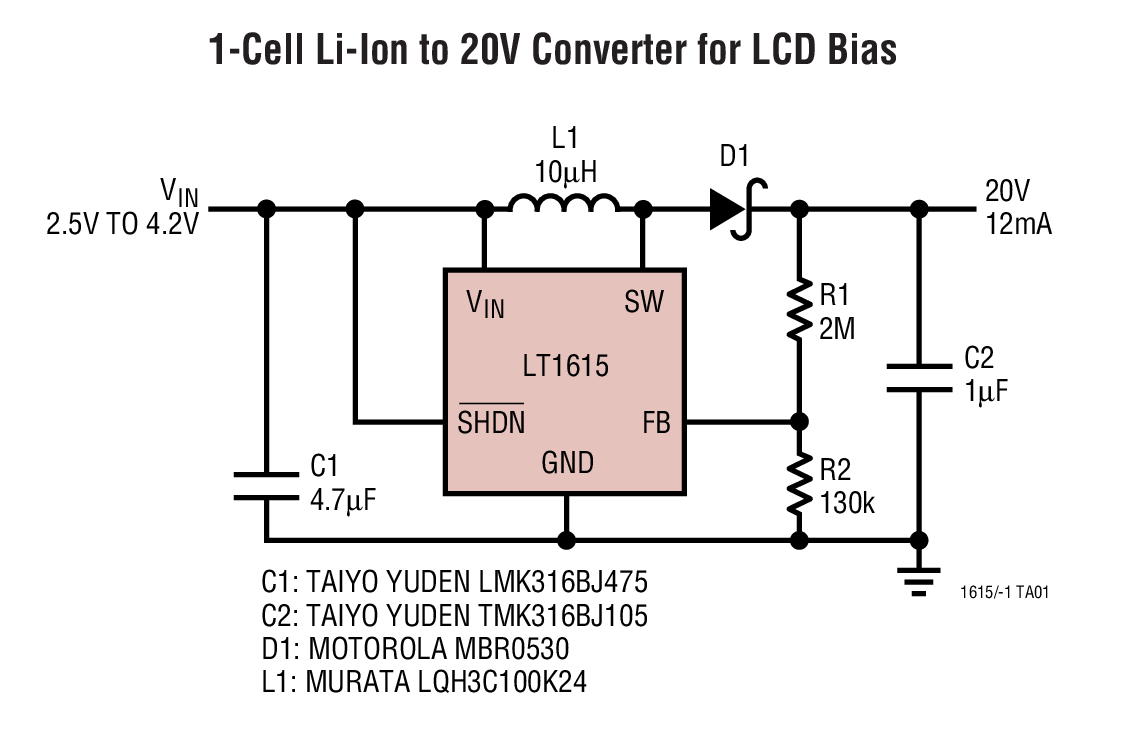

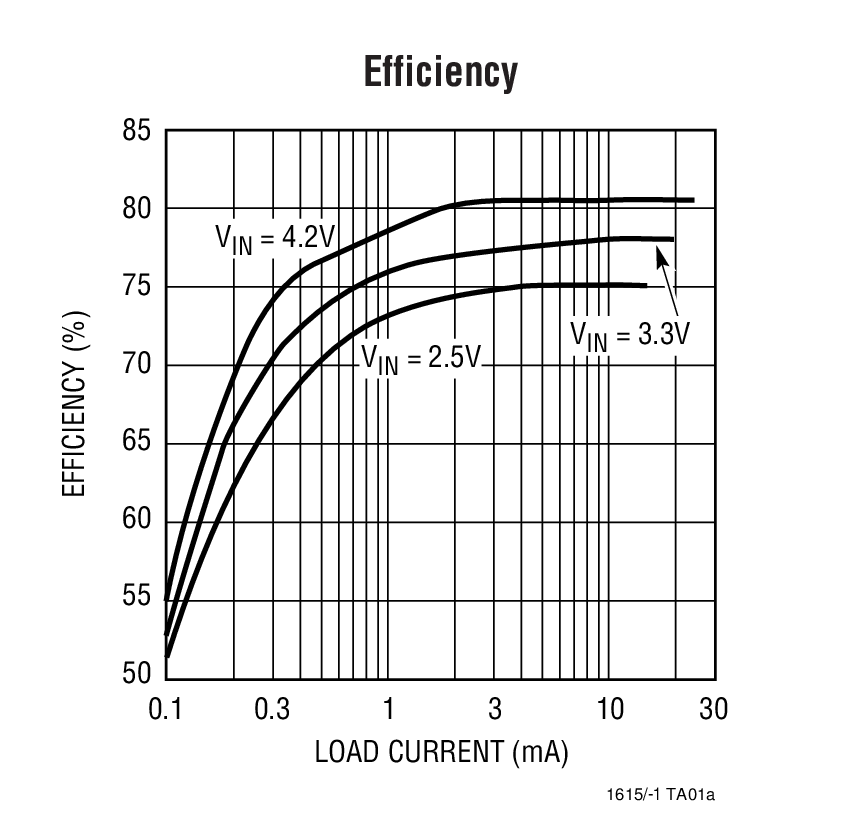

LT1615 - 典型应用图例：

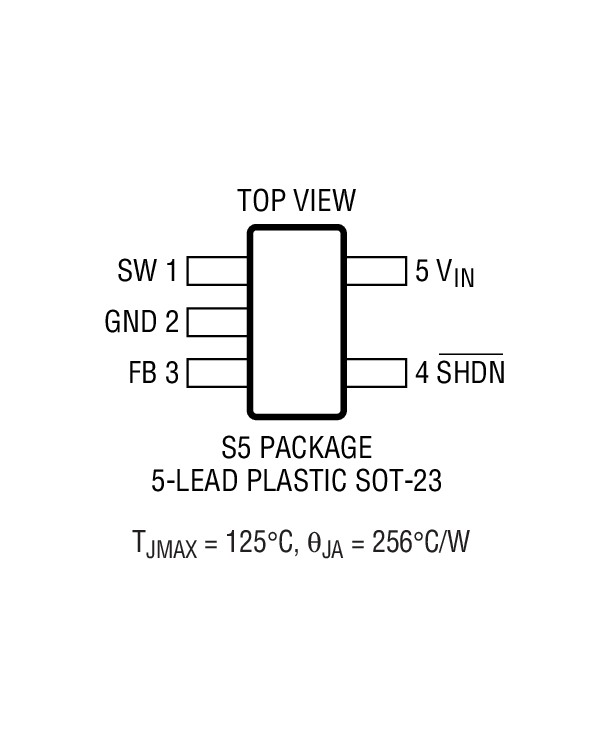

LT1615 - 封装图解：

LT1615 - LT1615是采用 ThinSOT 封装的微功率升压型 DC/DC 转换器

LT1615是Linear公司的一款SEPIC 稳压器产品，LT1615是采用 ThinSOT 封装的微功率升压型 DC/DC 转换器，本站介绍了LT1615的封装应用图解、特点和优点、功能等，并给出了与LT1615相关的凌力尔特元器件型号供参考。

LT1615 - 采用 ThinSOT 封装的微功率升压型 DC/DC 转换器

LT1615 - 采用 ThinSOT 封装的微功率升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT1615 / LT1615-1 是采用 5 引脚扁平 (仅高 1mm) ThinSOT 封装的微功率升压型 DC/DC 转换器。LT1615 专为具有 350mA 电流限值和 1.2V 至 15V 输入电压范围的较高功率系统而设计，而 LT1615-1 则专门针对具有 100mA 电流限值和 1V 至 15V 扩展输入电压范围的较低功率和单节电池应用。在其他方面，这两款器件具有相同的功能。在没有负载时，两个器件的静态电流均仅为 20μA，在停机模式中则进一步减小到 0.5μA。一种电池限制、固定关闭时间控制方案可保存工作电流，使得器件在很宽的负载电流范围内具有高效率。由于具有 36V 开关，因此利用简单的升压拓扑就能轻而易举地产生高达 34V 的高电压输出，而无需采用昂贵的变压器。LT1615 的 400ns 低关闭时间允许使用纤巧的扁平电感器和电容器，从而在对空间敏感的便携式应用中，将器件的占板面积和成本降至最小。

特点

低静态电流：在正常工作模式时为 20μA 在停机模式时 < 1μA

VIN 低至 1V 时仍可以工作

低 VCESAT 开关：在 300mA 时为 250mV

采用小型表面贴装组件

高输出电压：达 34V

扁平 (仅高 1mm) ThinSOTTM 封装

应用

LCD 偏置

手持式计算机

后备电池

数码相机

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1615ES5	SOT-23	E	$2.11
LT1615ES5-1	SOT-23	E	$2.11
LT1615ES5-1#PBF	SOT-23	E	$2.11
LT1615ES5-1#TR	SOT-23	E	$2.11	$1.70
LT1615ES5-1#TRM	SOT-23	E	$2.11	$1.72
LT1615ES5-1#TRMPBF	SOT-23	E	$2.11	$1.72
LT1615ES5-1#TRPBF	SOT-23	E	$2.11	$1.70
LT1615ES5#PBF	SOT-23	E	$2.11
LT1615ES5#TR	SOT-23	E	$2.11	$1.70
LT1615ES5#TRM	SOT-23	E	$2.11	$1.72
LT1615ES5#TRMPBF	SOT-23	E	$2.11	$1.72
LT1615ES5#TRPBF	SOT-23	E	$2.11	$1.70
LT1615IS5	SOT-23	I	$2.31
LT1615IS5-1	SOT-23	I	$2.93
LT1615IS5-1#PBF	SOT-23	I	$2.93
LT1615IS5-1#TR	SOT-23	I	$2.93	$1.96
LT1615IS5-1#TRM	SOT-23	I	$2.93	$1.98
LT1615IS5-1#TRMPBF	SOT-23	I	$2.93	$1.98
LT1615IS5-1#TRPBF	SOT-23	I	$2.93	$1.96
LT1615IS5#PBF	SOT-23	I	$2.34
LT1615IS5#TR	SOT-23	I	$2.34	$1.96
LT1615IS5#TRM	SOT-23	I	$2.34	$1.98
LT1615IS5#TRMPBF	SOT-23	I	$2.34	$1.98
LT1615IS5#TRPBF	SOT-23	I	$2.34	$1.96
