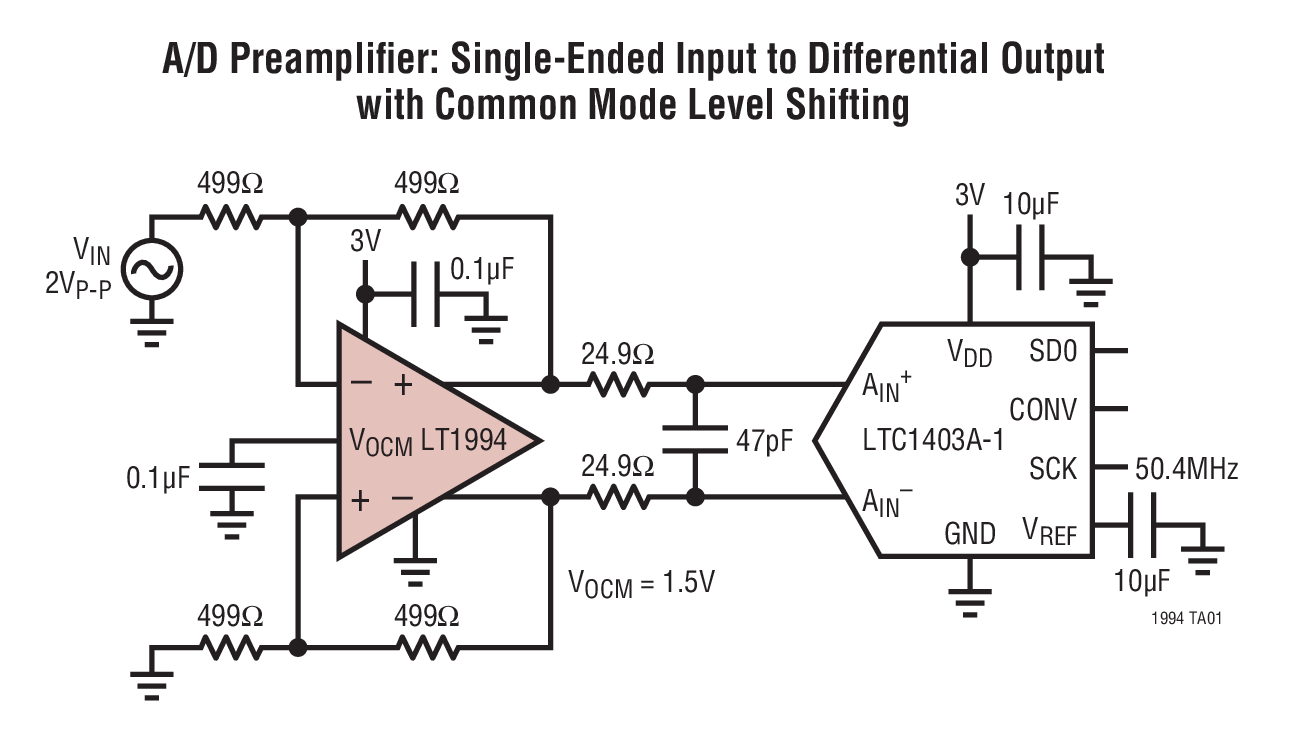

LT1994典型应用图例一

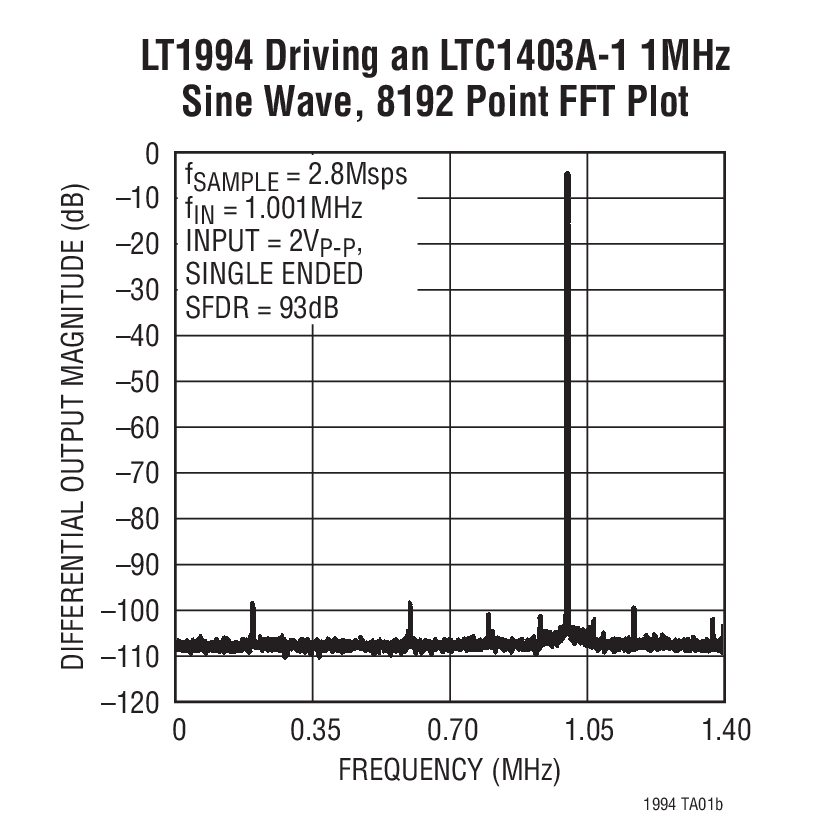

LT1994典型应用图例二
LT1994 - 封装图解：

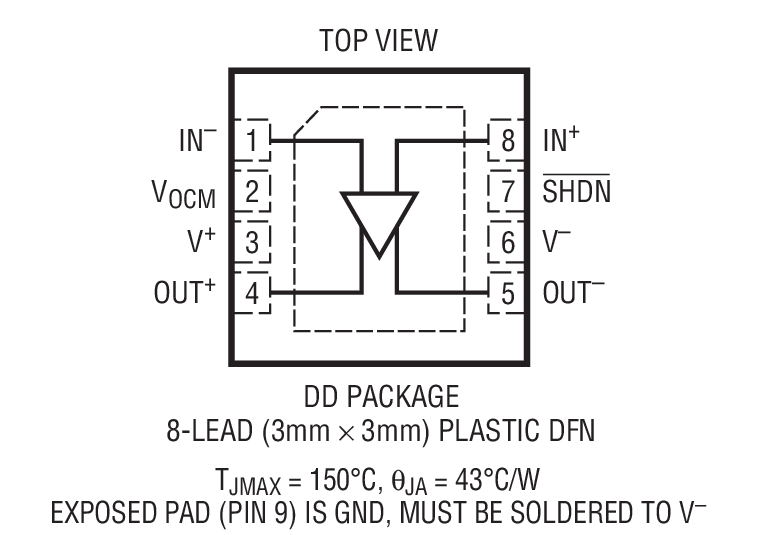

LT1994封装图解一

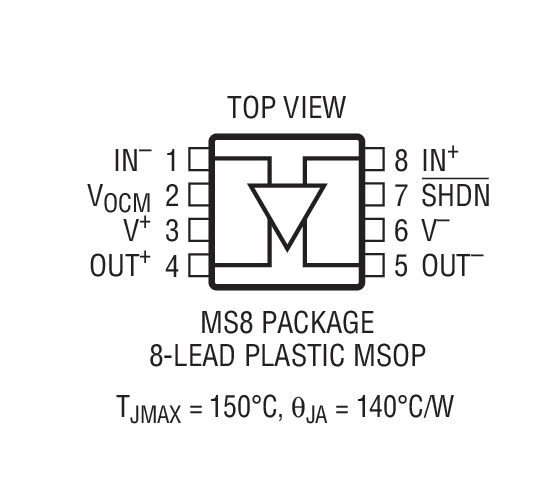

LT1994封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1994介绍

LT1994 - LT1994是低噪声、低失真全差分输入/输出放大器/驱动器

LT1994是LINEAR凌力尔特公司的一款高速放大器产品，LT1994是LT1994是低噪声、低失真全差分输入/输出放大器/驱动器，本站介绍了LT1994的封装应用图解、特点和优点、功能等，并给出了与LT1994相关的LINEAR元器件型号供参考。

LT1994 - LT1994是低噪声、低失真全差分输入/输出放大器/驱动器 - 高速放大器 - 航天和严酷环境 - 凌力尔特

LT1994 - 低噪声、低失真全差分输入/输出放大器/驱动器

LT1994 - 低噪声、低失真全差分输入/输出放大器/驱动器 - Linear Technology（凌力尔特）

功能描述

LT1994 是一款高精度、极低噪声、低失真、全差分输入/输出放大器，专为 3V、单电源操作而优化。LT1994 的输出共模电压与输入共模电压无关，并可通过在 VOCM 引脚上施加一个电压来进行调节。一条单独的内部共模反馈通路提供了准确的输出相位平衡并减少了偶次谐波。这使得 LT1994 成为对以地为基准的信号进行电平移动的理想选择，适合于驱动差分输入、单电源 ADC。

LT1994 输出具有轨至轨摆动能力，并且能够供应和吸收高达 85mA 的电流。除了低失真特性之外，LT1994 还具有一个以输入为基准的低电压噪声 (3nV/√Hz)。该器件可在低至 2.375V 的电源电压条件下维持其性能。它仅吸收 13.5mA 的电源电流，并具有一种硬件停机功能，可将电流消耗降至 225µA。

LT1994 采用 8 引脚 MSOP 或 8 引脚 DFN 封装。

特点
  • 全差分输入和输出
  • 宽电源范围：2.375V 至 12.6V
  • 轨至轨输出摆幅
  • 低噪声：3nV/√Hz
  • 低失真，2VP-P，1MHz：-94dBc
  • 可调的输出共模电压
  • 单位增益稳定
  • 增益-带宽：70MHz
  • 转换速率：65V/µs
  • 大输出电流：85mA
  • DC 电压失调 <2mV (最大值)
  • 开环增益：100V/mV
  • 低功耗停机模式
  • 8 引脚 MSOP 或 3mm x 3mm DFN 封装
    • 应用
  • 差分输入 A/D 转换器驱动器
  • 单端至差分转换
  • 差分放大和共模变换
  • 轨至轨差分线路驱动器/接收器
  • 低电压、低噪声、差分信号处理
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1994CDD 3x3 DFN-8 C $2.35 $1.65
    LT1994CDD#PBF 3x3 DFN-8 C $2.35 $1.65
    LT1994CDD#TR 3x3 DFN-8 C $1.71
    LT1994CDD#TRPBF 3x3 DFN-8 C $1.71
    LT1994CMS8 MS-8 C $2.35 $1.65
    LT1994CMS8#PBF MS-8 C $2.35 $1.65
    LT1994CMS8#TR MS-8 C $1.71
    LT1994CMS8#TRPBF MS-8 C $1.71
    LT1994HDD 3x3 DFN-8 H $2.70 $1.90
    LT1994HDD#PBF 3x3 DFN-8 H $2.70 $1.90
    LT1994HDD#TR 3x3 DFN-8 H $1.96
    LT1994HDD#TRPBF 3x3 DFN-8 H $1.96
    LT1994IDD 3x3 DFN-8 I $2.70 $1.90
    LT1994IDD#PBF 3x3 DFN-8 I $2.70 $1.90
    LT1994IDD#TR 3x3 DFN-8 I $1.96
    LT1994IDD#TRPBF 3x3 DFN-8 I $1.96
    LT1994IMS8 MS-8 I $2.70 $1.90
    LT1994IMS8#PBF MS-8 I $2.70 $1.90
    LT1994IMS8#TR MS-8 I $1.96
    LT1994IMS8#TRPBF MS-8 I $1.96
    LT1994MPDD#PBF 3x3 DFN-8 MP $6.75 $4.84
    LT1994MPDD#TRPBF 3x3 DFN-8 MP $4.90
