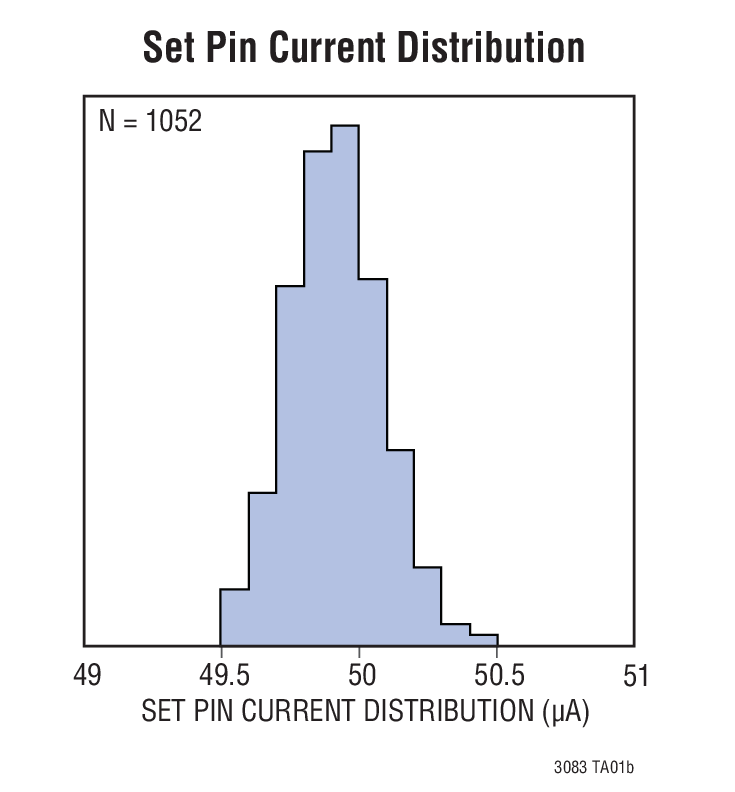

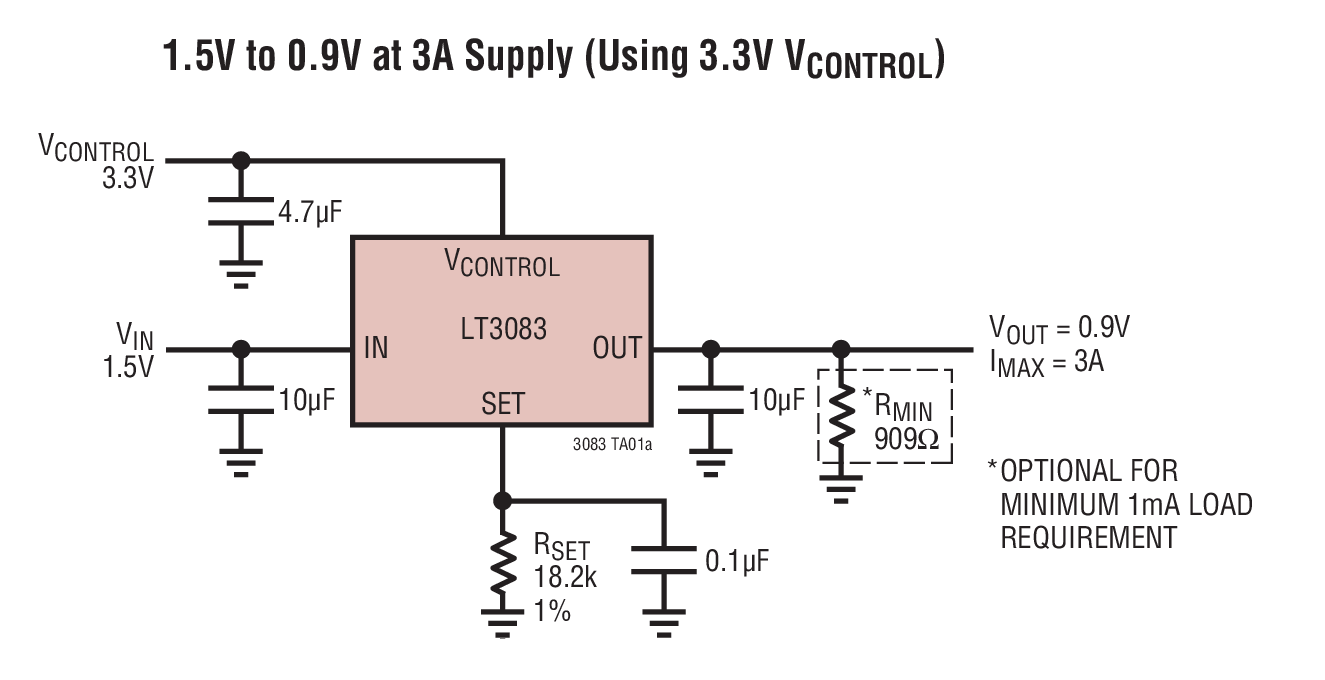

LT3083 - 典型应用图例：
LT3083典型应用图例一
LT3083典型应用图例二

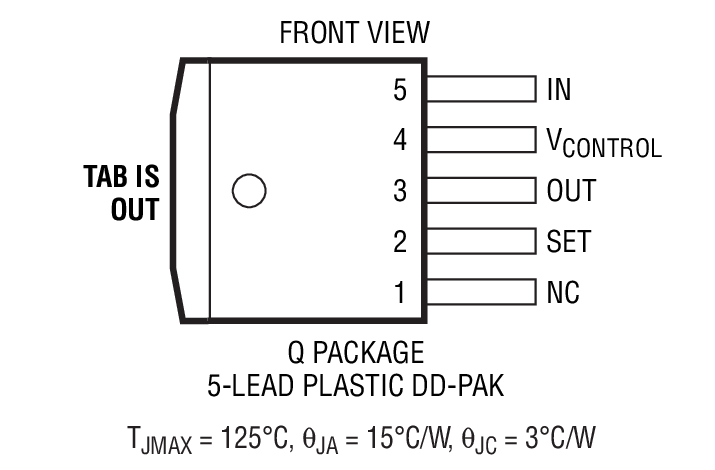

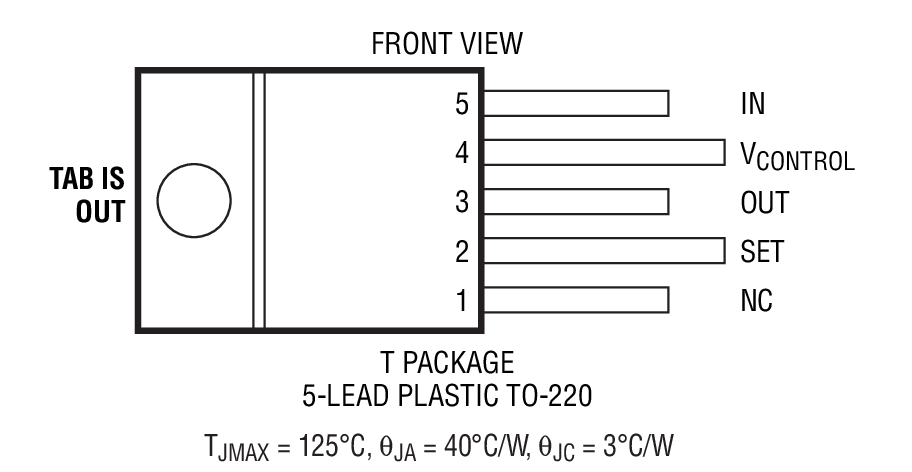

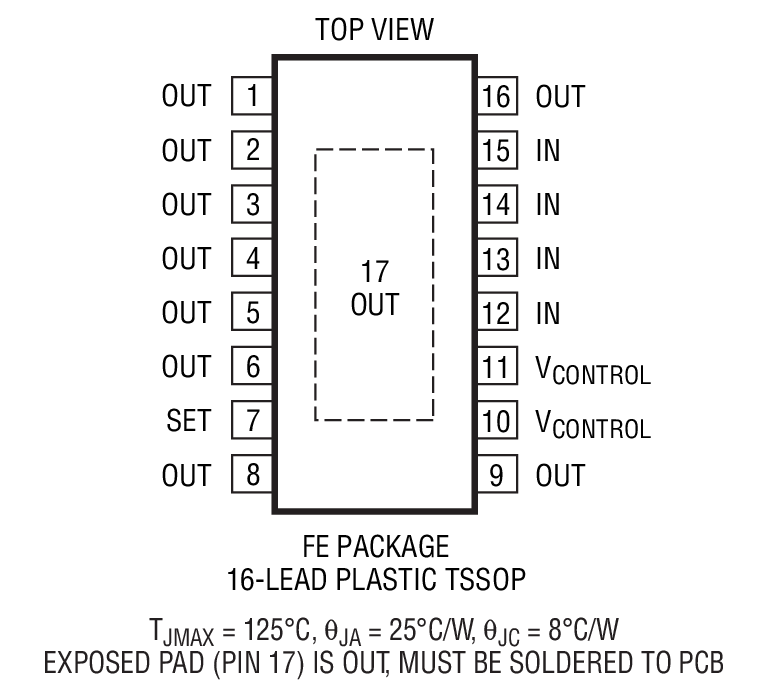

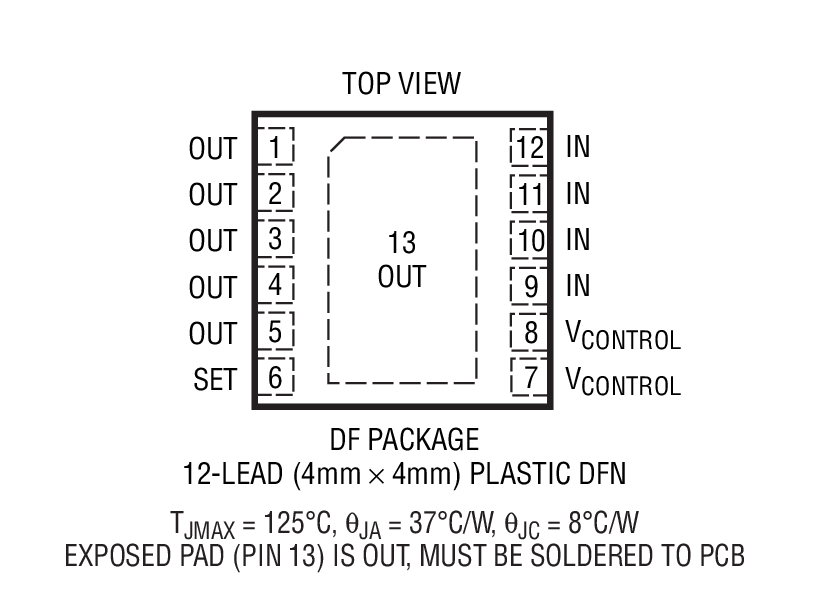

LT3083 - 封装图解：
LT3083封装图解一
LT3083封装图解二
LT3083封装图解三
LT3083封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3083介绍

LT3083 - LT3083是可调 3A 单电阻器低压差线性稳压器

LT3083是LINEAR凌力尔特公司的一款正稳压器产品，LT3083是LT3083是可调 3A 单电阻器低压差线性稳压器，本站介绍了LT3083的封装应用图解、特点和优点、功能等，并给出了与LT3083相关的LINEAR元器件型号供参考。

LT3083 - LT3083是可调 3A 单电阻器低压差线性稳压器 - 正稳压器 - 航天和严酷环境 - 凌力尔特

LT3083 - 可调 3A 单电阻器低压差线性稳压器

LT3083 - 可调 3A 单电阻器低压差线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3083 是一款 3A 低压差线性稳压器，可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款新型稳压器专为用作一个精准电流源和电压跟随器而设计，可在许多要求高电流、至零的可调节能力和不设置散热器的应用中使用。另外，该器件还将传输晶体管的集电极引出，以在与多个电源一起使用时实现低压差 (低至 310mV) 运作。

LT3083 的重要特点之一是能够提供一个宽输出电压范围。利用流过单个电阻器的一个基准电流，可把输出电压设置在 0V 至 23V 之间的任意电平 (DD-PAK 和 TO-220 封装)。当在输出端上使用 10μF 电容时，LT3083 可实现稳定，而且该 IC 能在采用小的陶瓷电容器时保持稳定，而不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括电流限制和热限制。LT3083 采用 16 引脚 TSSOP 封装 (具有一个裸露衬垫以实现更加优良的热特性)、12 引脚 4mm x 4mm DFN 封装 (也具有一个裸露衬垫)、5 引脚 TO-220 封装和 5 引脚表面贴装型 DD-PAK 封装。

特点
  • 可把输出并联以提供较高的电流和散热量
  • 输出电流：3A
  • 由单个电阻器来设置输出电压
  • 50μA SET 引脚电流：1% 初始准确度
  • 输出可调至 0V
  • 低输出噪声：40μVRMS (10Hz 至 100kHz)
  • 宽输入电压范围：1.2V 至 23V (DD-Pak 和 TO-220 封装)
  • 低压差电压：310mV
  • <1mV 负载调整
  • <0.001%/V 电压调整率
  • 最小负载电流：1mA
  • 采用 10μF 最小陶瓷电容器时可实现稳定
  • 具折返的电流限制和过热保护
  • 采用 16 引脚 TSSOP、12 引脚 4mm x 4mm DFN、5 引脚 TO-220 和 5 引脚表面贴装型 DD-PAK 封装
    • 应用
  • 高电流全表面贴装型电源
  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 低元件数目可变电压电源
  • 低输出电压电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3083EDF#PBF 4x4 DFN-12 E $5.43 $3.80
    LT3083EDF#TRPBF 4x4 DFN-12 E $3.86
    LT3083EFE#PBF TSSOP-16 E $5.62 $3.93
    LT3083EFE#TRPBF TSSOP-16 E $3.99
    LT3083EQ#PBF DDPAK-5 E $5.90 $4.13
    LT3083EQ#TRPBF DDPAK-5 E $4.19
    LT3083ET#PBF TO-220 E $5.90 $4.13
    LT3083IDF#PBF 4x4 DFN-12 I $6.29 $4.40
    LT3083IDF#TRPBF 4x4 DFN-12 I $4.46
    LT3083IFE#PBF TSSOP-16 I $6.47 $4.53
    LT3083IFE#TRPBF TSSOP-16 I $4.59
    LT3083IQ#PBF DDPAK-5 I $6.76 $4.73
    LT3083IQ#TR DDPAK-5 I $4.79
    LT3083IQ#TRPBF DDPAK-5 I $4.79
    LT3083IT#40PBF TO-220 I $7.21 $5.18
    LT3083IT#PBF TO-220 I $6.76 $4.73
    LT3083IT#TRPBF TO-220 I $4.79
    LT3083MPDF#PBF 4x4 DFN-12 MP $14.66 $10.26
    LT3083MPDF#TRPBF 4x4 DFN-12 MP $10.32
    LT3083MPFE TSSOP-16 MP $15.17 $10.62
    LT3083MPFE#PBF TSSOP-16 MP $15.17 $10.62
    LT3083MPFE#TRPBF TSSOP-16 MP $10.68
    LT3083MPQ DDPAK-5 MP $15.94 $11.16
    LT3083MPQ#PBF DDPAK-5 MP $15.94 $11.16
    LT3083MPQ#TRPBF DDPAK-5 MP $11.22
    LT3083MPT#PBF TO-220 MP $15.94 $11.16
    LT3083MPT#TRPBF TO-220 MP $11.22
