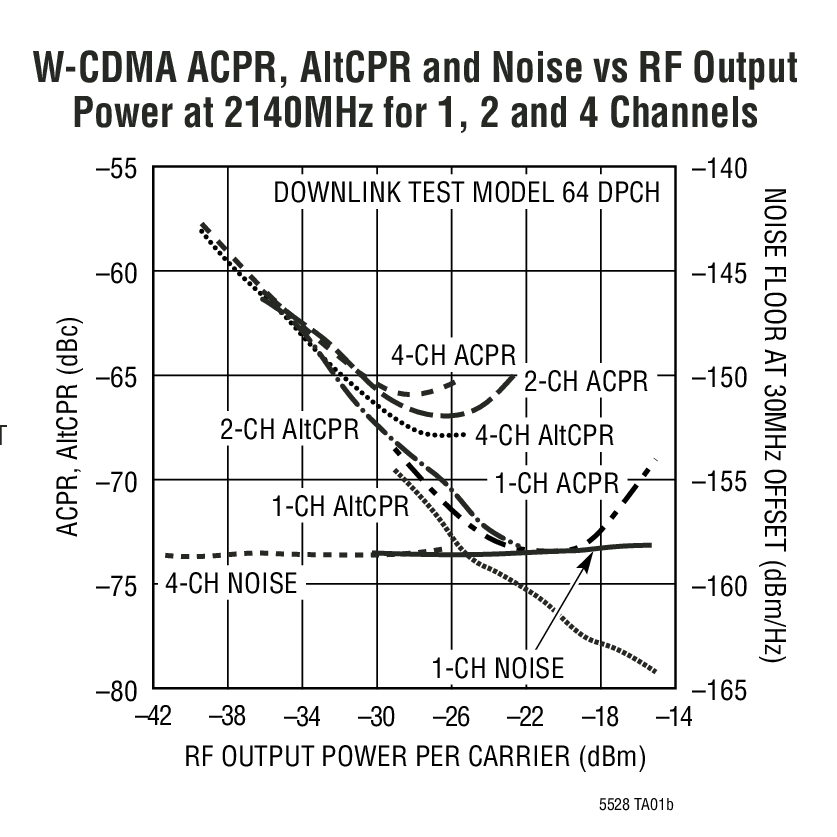

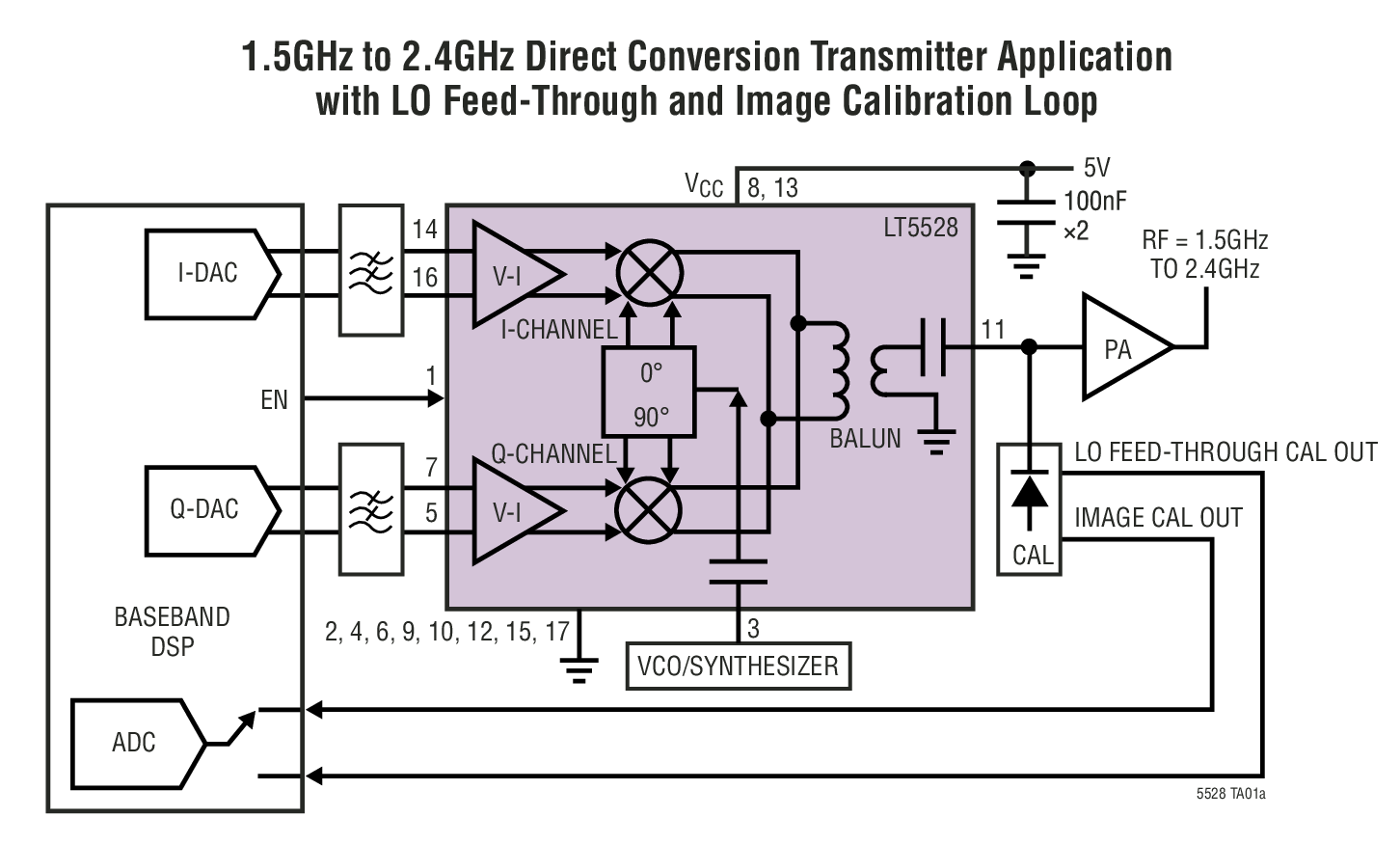

LT5528 - 典型应用图例：

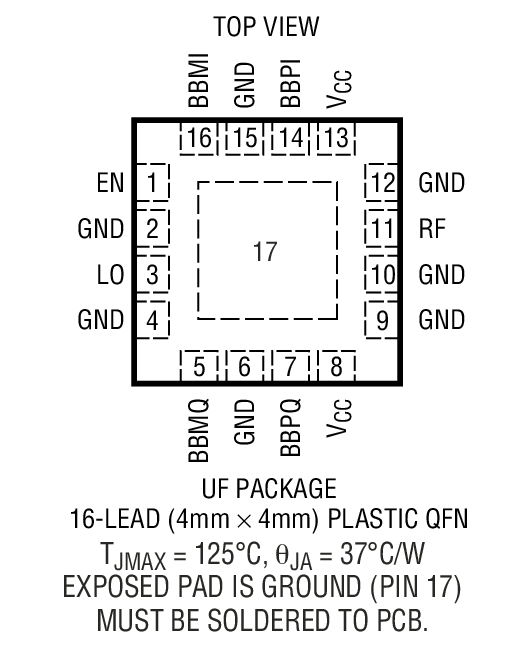

LT5528 - 封装图解：

LT5528 - LT5528是1.5GHz 至 2.4GHz 高线性度直接正交调制器

LT5528是Linear公司的一款I/Q 调制器产品，LT5528是1.5GHz 至 2.4GHz 高线性度直接正交调制器，本站介绍了LT5528的封装应用图解、特点和优点、功能等，并给出了与LT5528相关的凌力尔特元器件型号供参考。

LT5528 - 1.5GHz 至 2.4GHz 高线性度直接正交调制器

LT5528 - 1.5GHz 至 2.4GHz 高线性度直接正交调制器 - Linear Technology（凌力尔特）

功能描述

LT5528 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。它允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制，并支持 PHS、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA 及其他系统。也可通过向I和 Q 输入端施加 90℃ 移相信号来把该器件配置成一个图像载波抑制上变频混频器。I/Q 基带输入包括电压至电流转换器，而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片上 RF 变压器，该 RF 变压器将差分混频器信号转换为一个 50Ω 单端输出。四个平衡 I 和 Q 基带输入端口用于通过一个具有约 0.5V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器和负责生成用于混频器的 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。

特点

直接转换至 1.5GHz ～ 2.4GHz

高 OIP3：在 2GHz 時為 21.8dBm

5MHz 偏移条件下的低输出噪声层：????????? 无 RF：-159.3dBm/Hz????????? POUT = 4dBm：-151.8dBm/Hz

四通道 W-CDMA ACPR：在 2.14GHz 時為 -66dBc

集成 LO 缓冲器和 LO 正交相位发生器

50Ω AC 耦合单端 LO 和 RF 端口

至基带输入的 50Ω DC 接口

低载波漏泄：在 2GHz 時為 -42dBm

高图像载波抑制：在 2GHz 時為 45dB

16 引脚 QFN 4mm × 4mm 封装

应用
