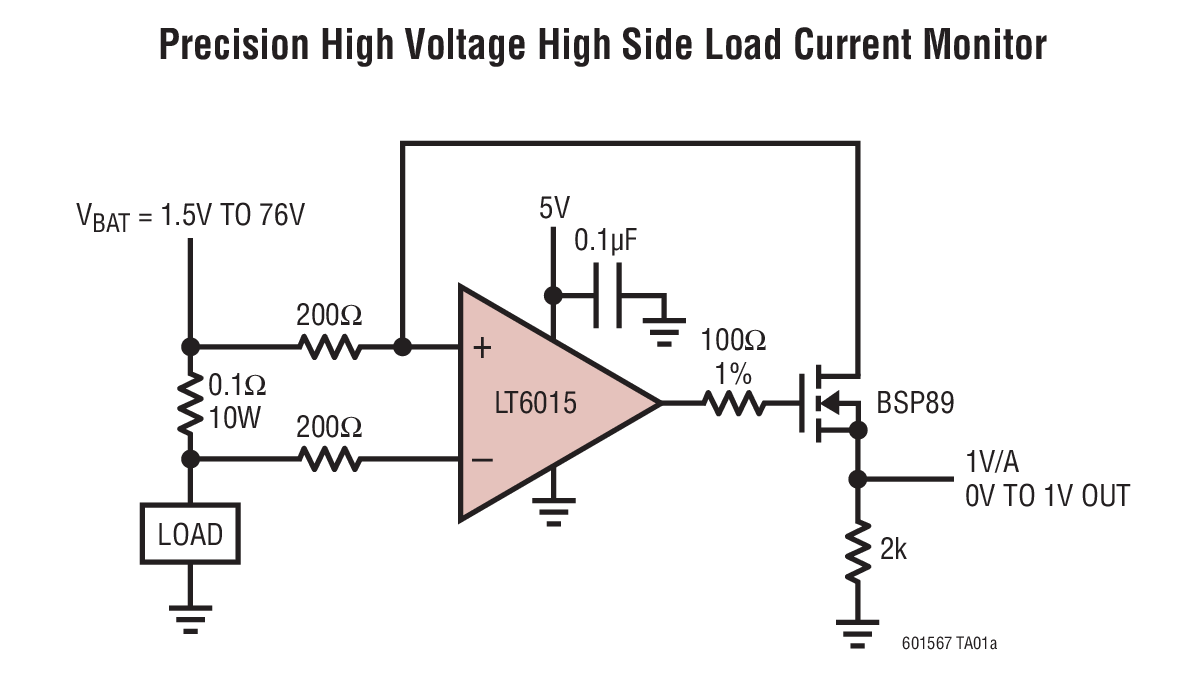

LT6015 - 典型应用图例：

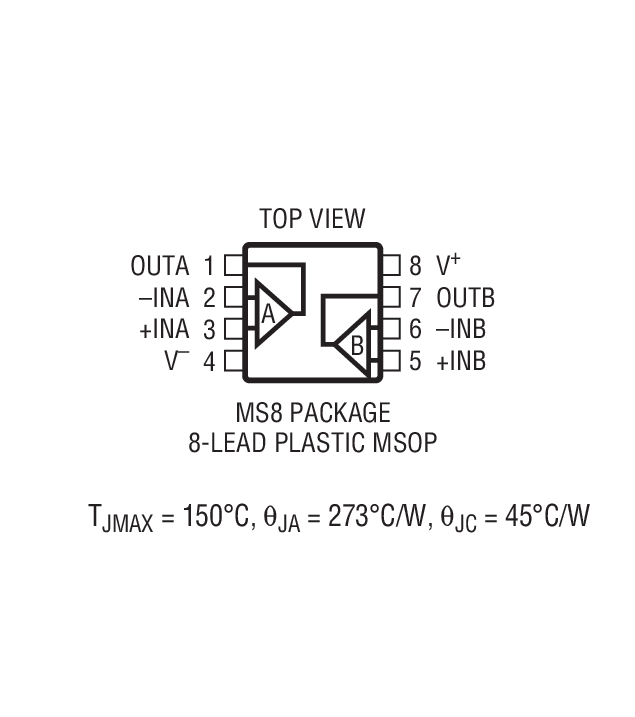

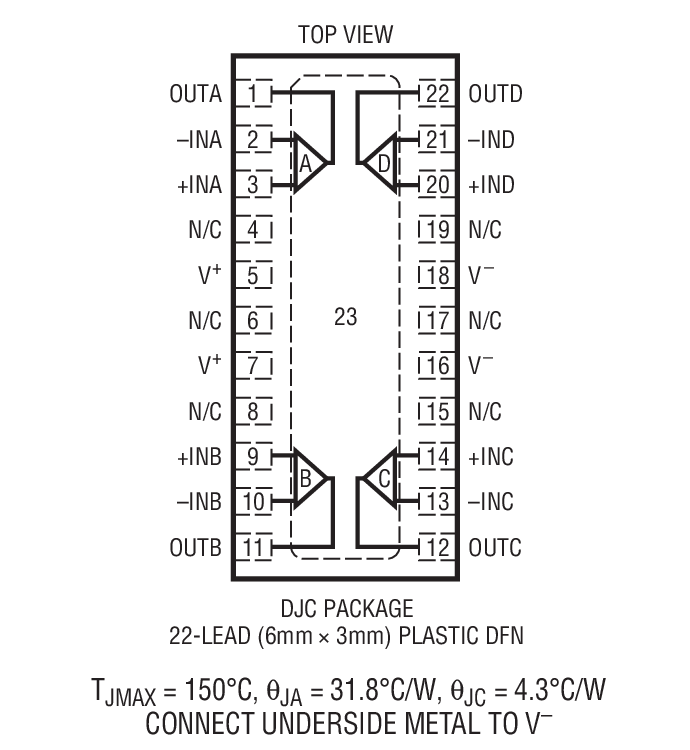

LT6015 - 封装图解：

LT6015LT6015

LINEAR凌力尔特芯片：

LT6015 - LT6015是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器

LT6015是LINEAR凌力尔特公司的一款低功率放大器产品，LT6015是LT6015是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器，本站介绍了LT6015的封装应用图解、特点和优点、功能等，并给出了与LT6015相关的LINEAR元器件型号供参考。

LT6015 - LT6015是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器 - 低功率放大器 - 航天和严酷环境 - 凌力尔特

LT6015 - 3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器

LT6015 - 3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器 - Linear Technology（凌力尔特）

功能描述

LT6015 / LT6016 / LT6017 是单通道 / 双通道 / 四通道轨到轨输入运算放大器，具有修整至低于 50µV 的输入失调电压。这些放大器可采用单电源和分离电源工作 (总电压为 3V 至 50V)，每个放大器仅吸收 315µA 电流。它们具有反向电池保护功能，在高达 50V 的反向电源电压下, 其吸收电流非常之小。

LT6015 / LT6016 / LT6017 的 Over-The-Top 输入级专为在严酷环境中提供额外的保护而设计。输入共模范围从 V–扩展至 V+ 及以上：这些放大器可在输入高至 V–以上达 76V 的条件下运作 (这与 V+ 无关)。内部电阻器负责保护输入免遭低于负电源达 25V 之瞬变故障的损坏。LT6015 / LT6016 / LT6017 能驱动高达 25mA 的负载，并可在使用达 200pF 的容性负载时保持稳定的单位增益。可增设任选的外部补偿组件以将容性负载驱动能力扩展至 200pF 以上。

LT6015 采用 5 引脚 SOT 封装。LT6016 双通道运放采用 8 引脚 MSOP 封装。LT6017 可提供 22 引脚无引线 DFN 封装。

特点

输入共模范围：V– 至 V– + 76V

轨到轨输入和输出

低功率：每个放大器的电源电流为 315µA

工作温度范围：–55°C 至 150°C

VOS：±50µV (最大值)

CMRR、PSRR：126dB

反向电池保护至 50V

增益带宽积：3.2MHz

规格在 5V 和 ±15V 电源

高电压增益：1000V/mV

无相位反转

无电源上电时序问题

单路 5 引脚 SOT-23 (ThinSOTTM) 封装

双路 8 引脚 MSOP 封装

四路 22 引脚 DFN 封装 (6mm x 3mm)

应用

高端或低端电流检测

电池 / 电源监视

4mA 至 20mA 发送器

高电压数据采集

电池 / 便携式仪表

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT6015HS5#PBF	SOT-23	H	$2.48
LT6015HS5#TRMPBF	SOT-23	H	$2.48	$1.79
LT6015HS5#TRPBF	SOT-23	H		$1.75
LT6015IS5#PBF	SOT-23	I	$2.16
LT6015IS5#TRMPBF	SOT-23	I	$2.16	$1.57
LT6015IS5#TRPBF	SOT-23	I		$1.53
LT6015MPS5	SOT-23	MP	$4.28
LT6015MPS5#PBF	SOT-23	MP	$4.28
LT6015MPS5#TR	SOT-23	MP		$3.05
LT6015MPS5#TRM	SOT-23	MP	$4.28	$3.09
LT6015MPS5#TRMPBF	SOT-23	MP	$4.28	$3.09
LT6015MPS5#TRPBF	SOT-23	MP		$3.05
