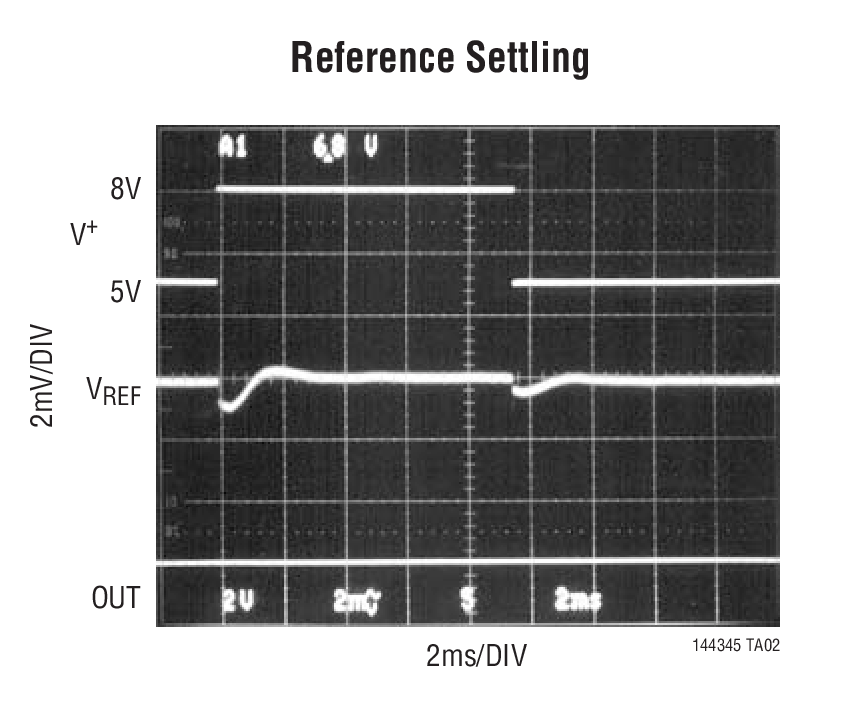

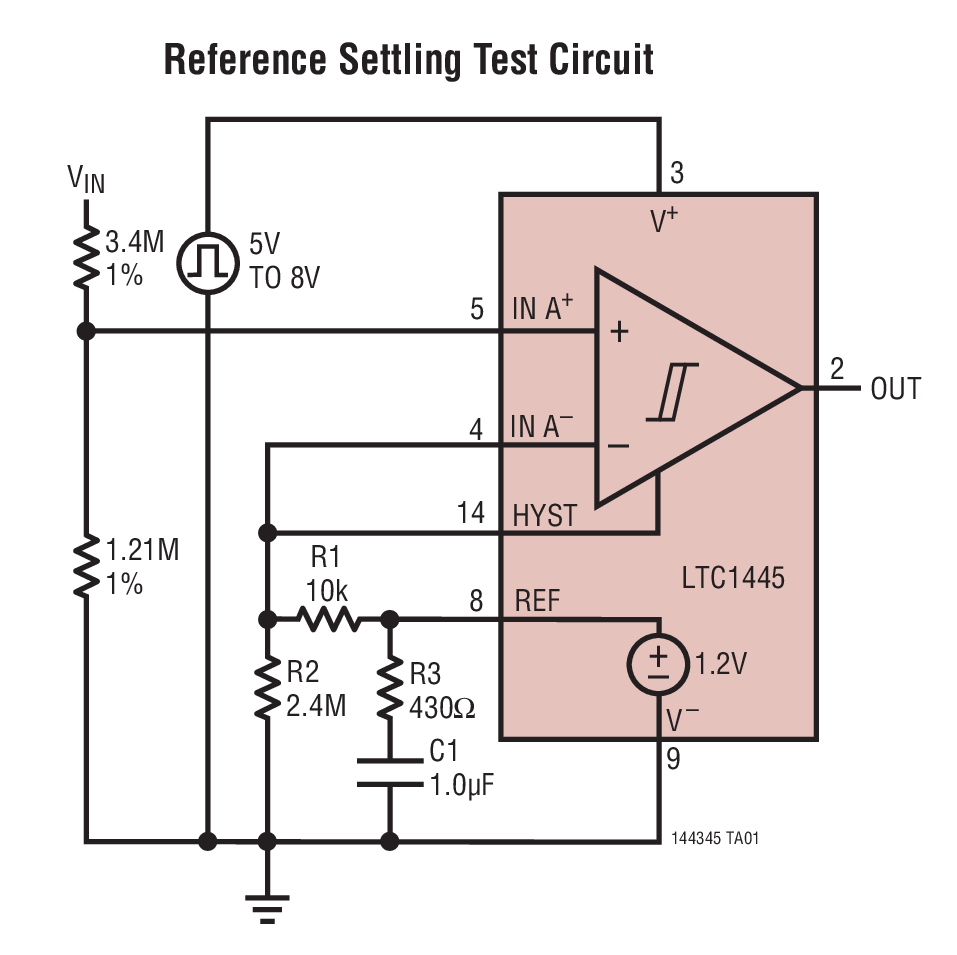

LTC1445 - 典型应用图例：

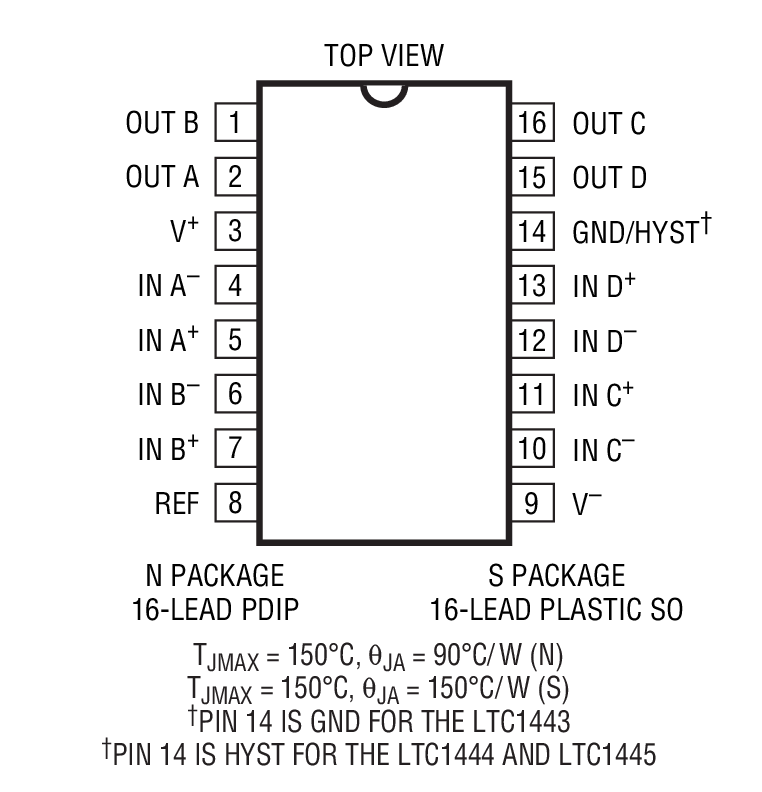

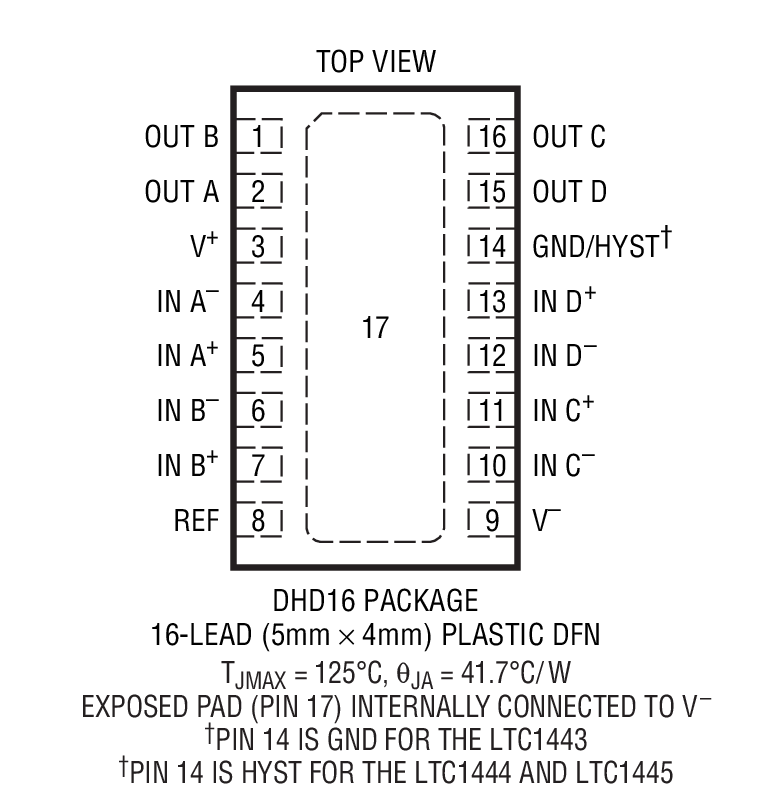

LTC1445 - 封装图解：

LTC1445 - LTC1445是具基准的超低功率、四通道比较器

LTC1445是Linear公司的一款微功率比较器产品，LTC1445是具基准的超低功率、四通道比较器，本站介绍了LTC1445的封装应用图解、特点和优点、功能等，并给出了与LTC1445相关的凌力尔特元器件型号供参考。

LTC1445 - 具基准的超低功率、四通道比较器

LTC1445 - 具基准的超低功率、四通道比较器 - Linear Technology（凌力尔特）

功能描述

LTC1443 / LTC1444 / LTC1445 是具有一个内置电压基准的超低功率四通道比较器。这些比较器具有

比较器采用 2V 至 11V 的单工作电源或 ±1V 至 ±5.5V 的双工作电源 (LTC1443)。比较器迟滞可以容易地采用两个电阻器和 HYST 引脚 (LTC1444 / LTC1445) 进行设置。每个比较器的输入工作范围从负电源至正电源的 1.3V 以内。LTC1443 / LTC1445 比较器输出级能够连续供应高达 40mA。通过消除比较器改变逻辑状态时常见的交叉传导电流，清除了电源干扰。

LTC1443 / LTC1444 / LTC1445 采用 16 引脚 SO、PDIP 和 5mm x 4mm DFN 封装。

特点

超低静态电流：8.5μA (最大值)

基准输出可驱动 0.01μF 电容器

可调迟滞 (LTC1444 / LTC1445)

宽电源范围单通道：2V 至 11V 双通道：±1V 至 ±5.5V

输入电压范围包括负电源

TTL / CMOS 兼容型输出

传播延迟：典型值为 12μs (10mV 过驱动)

无瞬态开路电流

40mA 连续供电电流

MAX924 的引脚兼容型升级器件 (LTC1443)

扁平 (5mm x 4mm x 0.8mm) DFN 封装

应用

电池供电型系统监视

门限检测器

窗口比较器

振荡器电路

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1445CDHD	5x4 DFN-16	C	$3.21	$2.25
LTC1445CDHD#PBF	5x4 DFN-16	C	$3.21	$2.25
LTC1445CDHD#TR	5x4 DFN-16	C		$2.31
LTC1445CDHD#TRPBF	5x4 DFN-16	C		$2.31
LTC1445CN	N-16	C	$3.00	$2.45
LTC1445CN#PBF	N-16	C	$3.00	$2.45
LTC1445CS	SO-16	C	$3.00	$2.45
LTC1445CS#PBF	SO-16	C	$3.00	$2.45
LTC1445CS#TR	SO-16	C		$2.51
LTC1445CS#TRPBF	SO-16	C		$2.51
LTC1445IDHD	5x4 DFN-16	I	$3.86	$2.70
LTC1445IDHD#PBF	5x4 DFN-16	I	$3.86	$2.70
LTC1445IDHD#TR	5x4 DFN-16	I		$2.76
LTC1445IDHD#TRPBF	5x4 DFN-16	I		$2.76
LTC1445IN	N-16	I	$3.50	$2.95
LTC1445IN#PBF	N-16	I	$3.50	$2.95
LTC1445IS	SO-16	I	$3.50	$2.95
LTC1445IS#PBF	SO-16	I	$3.50	$2.95
LTC1445IS#TR	SO-16	I		$3.01
LTC1445IS#TRPBF	SO-16	I		$3.01
