当前位置:Linear公司 > > 凌力尔特芯片 >> LTC1663
LTC1663技术文档下载:
LTC1663技术文档产品手册下载
LTC1663 - 典型应用图例:

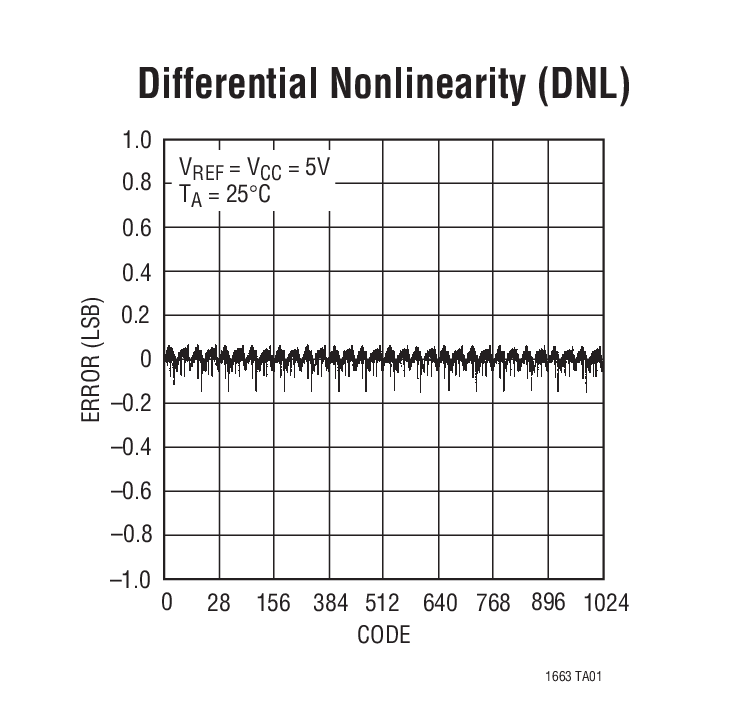

LTC1663典型应用图例一

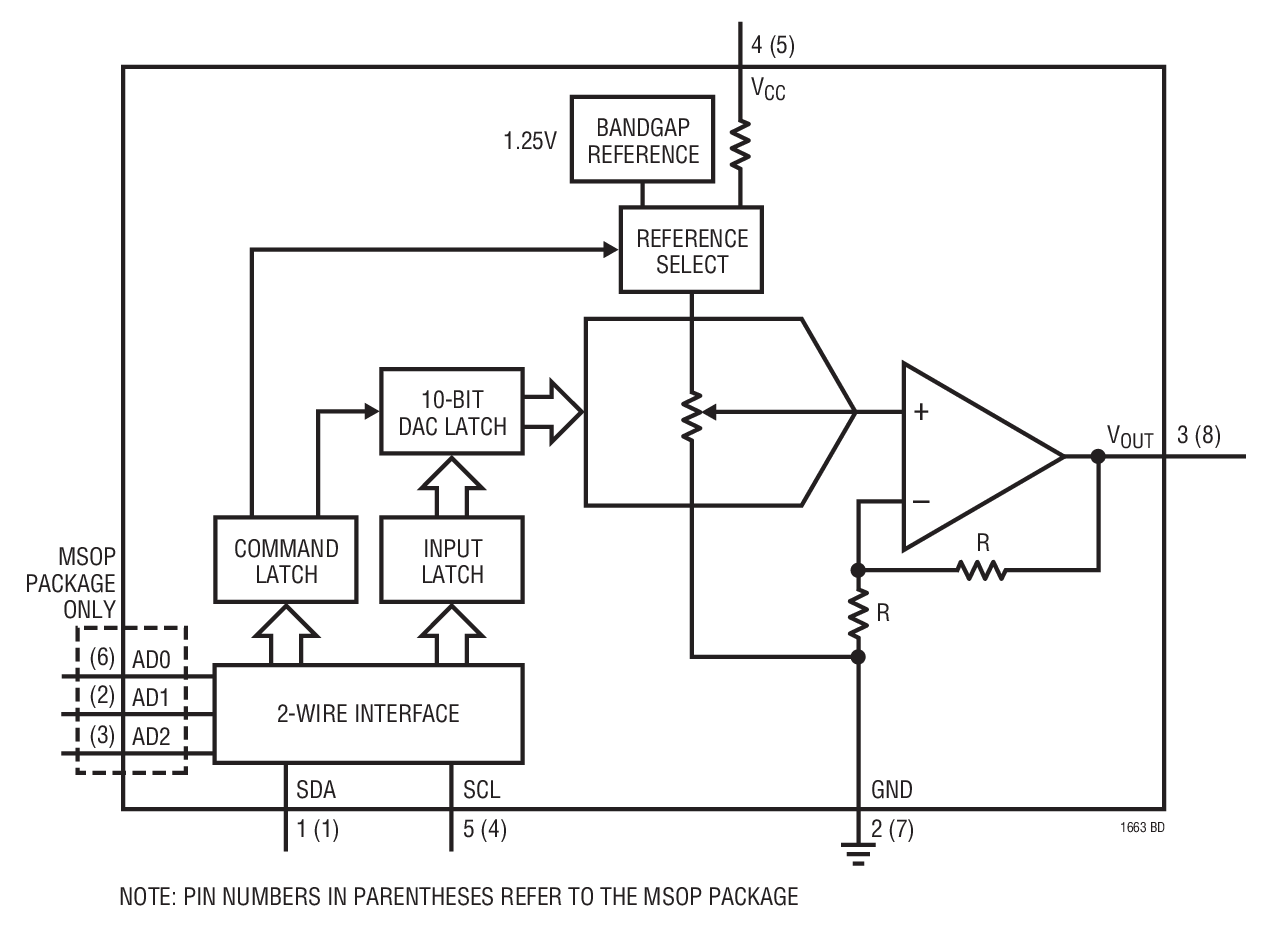

LTC1663典型应用图例二
LTC1663 - 封装图解:

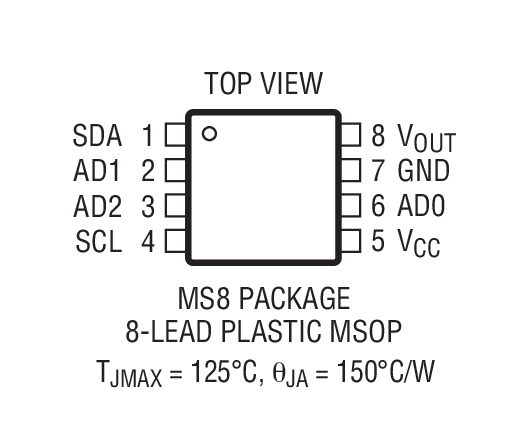

LTC1663封装图解一

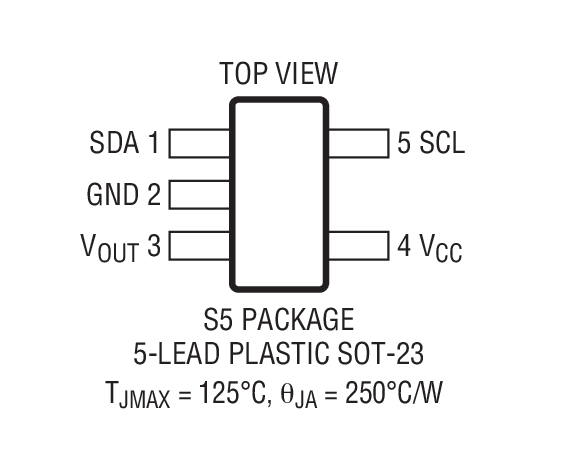

LTC1663封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1663介绍
LTC1663 - LTC1663是具二线式接口的 10 位轨至轨微功率 DAC

LTC1663是Linear公司的一款电压输出 DAC产品,LTC1663是具二线式接口的 10 位轨至轨微功率 DAC,本站介绍了LTC1663的封装应用图解、特点和优点、功能等,并给出了与LTC1663相关的凌力尔特元器件型号供参考。

LTC1663 - 具二线式接口的 10 位轨至轨微功率 DAC

LTC1663 - 具二线式接口的 10 位轨至轨微功率 DAC - Linear Technology(凌力尔特)

功能描述

LTC1663 是一款 10 位电压输出 DAC,该器件具有真正的缓冲轨至轨输出电压能力。它采用一个电压范围为 2.7V 至 5.5V 的单工作电源。用于该 DAC 的基准可以在电源电压或一个内部带隙基准之间进行选择。当选择内部带隙基准时,将把全标度输出电压范围设定在 2.5V。而当选择电源作为基准时,输出电压范围将被设定在电源电压。

该器件具有一个与 SMBus 相兼容的简单二线式串行接口,允许在多个设备之间进行通信。对内部数据寄存器进行了双重缓冲,以便立刻对多个设备进行同时更新。该 DAC 可被置于低电流断电模式,以供那些希望节省功率的系统之用。

上电复位可确保 DAC 输出在最初加电时处于 0V,而且所有的内部寄存器均被清零。

对于 I2C 设计,请查阅 LTC1669 的相关资料。

特点
  • 采用 SOT-23 封装的微功率 10 位 DAC
  • 低工作电流:60μA
  • 超低功率停机模式:10μA
  • 与 SMBus 兼容的二线式串行接口
  • 可选的内部基准或与 VCC 成比例
  • 最大 DNL 误差:0.75LSB
  • 8 个用户可选地址 (MSOP 封装)
  • 2.7V 至 5.5V 单工作电源
  • 真正的缓冲轨至轨电压输出
  • 上电复位
  • 用于 SDA 和 SCL 的 0.6V VIL 和 1.4V VIH
  • 小型 5 引脚 SOT-23 和 8 引脚 MSOP 封装
  • 应用
  • 数字校准
  • 偏移/增益调节
  • 工业过程控制
  • 自动测试设备
  • 任意函数发生器
  • 电池供电型数据转换产品
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1663-1CS5 SOT-23 C $2.16
    LTC1663-1CS5#PBF SOT-23 C $2.16
    LTC1663-1CS5#TR SOT-23 C $2.16 $1.80
    LTC1663-1CS5#TRM SOT-23 C $2.16 $1.82
    LTC1663-1CS5#TRMPBF SOT-23 C $2.16 $1.82
    LTC1663-1CS5#TRPBF SOT-23 C $2.16 $1.80
    LTC1663-2CS5 SOT-23 C $2.16
    LTC1663-2CS5#PBF SOT-23 C $2.16
    LTC1663-2CS5#TR SOT-23 C $2.16 $1.80
    LTC1663-2CS5#TRM SOT-23 C $2.16 $1.82
    LTC1663-2CS5#TRMPBF SOT-23 C $2.16 $1.82
    LTC1663-2CS5#TRPBF SOT-23 C $2.16 $1.80
    LTC1663-8CMS8 MS-8 C $2.50 $1.75
    LTC1663-8CMS8#PBF MS-8 C $2.50 $1.75
    LTC1663-8CMS8#TR MS-8 C $1.81
    LTC1663-8CMS8#TRPBF MS-8 C $1.81
    LTC1663-8IMS8 MS-8 I $2.95 $1.95
    LTC1663-8IMS8#PBF MS-8 I $2.95 $1.95
    LTC1663-8IMS8#TR MS-8 I $2.01
    LTC1663-8IMS8#TRPBF MS-8 I $2.01
    LTC1663CMS8 MS-8 C $2.10 $1.75
    LTC1663CMS8#PBF MS-8 C $2.10 $1.75
    LTC1663CMS8#TR MS-8 C $1.81
    LTC1663CMS8#TRPBF MS-8 C $1.81
    LTC1663CS5 SOT-23 C $2.16
    LTC1663CS5#PBF SOT-23 C $2.16
    LTC1663CS5#TR SOT-23 C $2.16 $1.80
    LTC1663CS5#TRM SOT-23 C $2.16 $1.82
    LTC1663CS5#TRMPBF SOT-23 C $2.16 $1.82
    LTC1663CS5#TRPBF SOT-23 C $2.16 $1.80
    LTC1663ES5 SOT-23 E $2.82
    LTC1663ES5#PBF SOT-23 E $2.82
    LTC1663ES5#TR SOT-23 E $2.82 $1.98
    LTC1663ES5#TRM SOT-23 E $2.82 $2.00
    LTC1663ES5#TRMPBF SOT-23 E $2.82 $2.00
    LTC1663ES5#TRPBF SOT-23 E $2.82 $1.98
    LTC1663IMS8 MS-8 I $2.30 $1.95
    LTC1663IMS8#PBF MS-8 I $2.30 $1.95
    LTC1663IMS8#TR MS-8 I $2.01
    LTC1663IMS8#TRPBF MS-8 I $2.01
