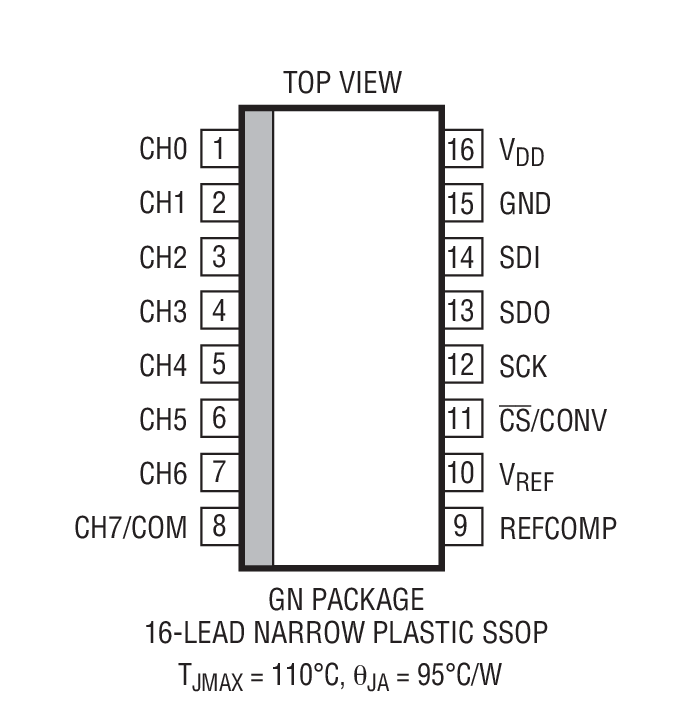

LTC1863L - 封装图解：

LTC1863L - LTC1863L是微功率、3V、12 位、8 通道 175ksps ADC

LTC1863L是Linear公司的一款通用型 SAR ADC产品，LTC1863L是微功率、3V、12 位、8 通道 175ksps ADC，本站介绍了LTC1863L的封装应用图解、特点和优点、功能等，并给出了与LTC1863L相关的凌力尔特元器件型号供参考。

LTC1863L - 微功率、3V、12 位、8 通道 175ksps ADC

LTC1863L - 微功率、3V、12 位、8 通道 175ksps ADC - Linear Technology（凌力尔特）

功能描述

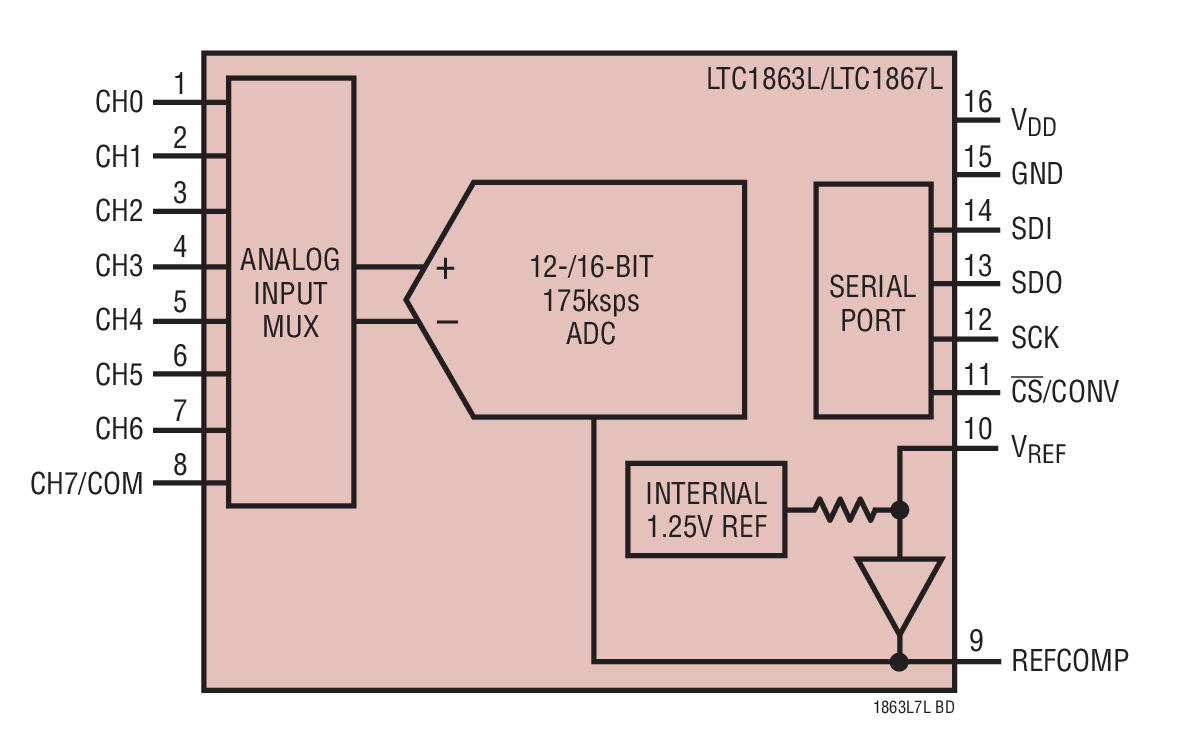

LTC1863L / LTC1867L 是引脚兼容的 8 通道 12 位 / 16 位 A/D 转换器，具有串行 I/O 和一个内部基准。

8 通道输入多路复用器可针对单端或差分输入以及单极或双极转换操作 (或其组合) 进行配置。ADC 负责转换 0V 至 2.5V 单极输入或 ±1.25V 双极输入。ADC 通常仅从单 2.7V 电源吸收 750μA 电流。自动打盹和睡眠模式有利于那些对功耗敏感的应用。

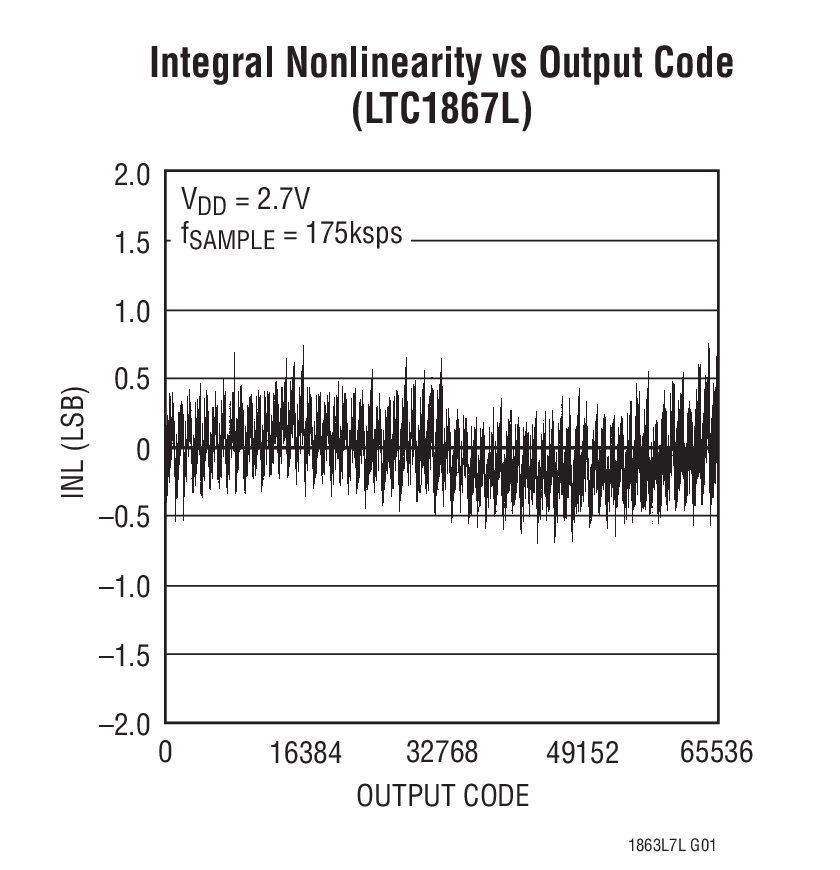

LTC1867L 的 DC 性能出众，在整个温度范围内具有 ±3LSB INL 规格和 16 位无漏失码。

LTC1863L / LTC1867L 采用紧凑型、窄体 16 引脚 SSOP 封装，因而可以在对空间敏感以及低功率应用中使用。

特点

采样速率：175ksps

16 位无漏失码和 ±3LSB 最大值 INL

8 通道多路复用器具有：单端或差分输入和单极或双极转换模式

SPI / MICROWIRETM 串行 I/O

2.7V 保证电源电压

引脚与 LTC1863 / LTC1867 相兼容

真正的差分输入

片内或外部基准

低功率：在 175ksps 时为 750μA、在 50ksps 时为 300μA

睡眠模式

转换操作之间的自动打盹模式

16 引脚窄体 SSOP 封装

应用

工业过程控制

高速数据采集

电池供电式系统

复用数据采集系统

成像系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1863LCGN	SSOP-16	C	$5.45	$3.85
LTC1863LCGN#PBF	SSOP-16	C	$5.45	$3.85
LTC1863LCGN#TR	SSOP-16	C		$3.91
LTC1863LCGN#TRPBF	SSOP-16	C		$3.91
LTC1863LIGN	SSOP-16	I	$6.61	$4.65
LTC1863LIGN#PBF	SSOP-16	I	$6.61	$4.65
LTC1863LIGN#TR	SSOP-16	I		$4.71
LTC1863LIGN#TRPBF	SSOP-16	I		$4.71
