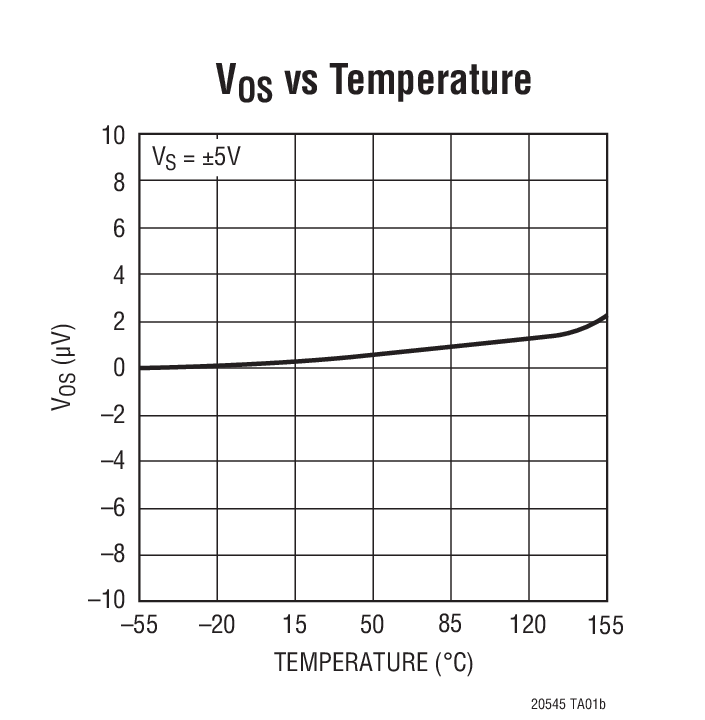

LTC2055 - 典型应用图例：

LTC2055 - 封装图解：

LTC2055LTC2055

LINEAR凌力尔特芯片：

LTC2055 - LTC2055是双通道、微功率、零漂移运算放大器

LTC2055是LINEAR凌力尔特公司的一款低功率放大器产品，LTC2055是LTC2055是双通道、微功率、零漂移运算放大器，本站介绍了LTC2055的封装应用图解、特点和优点、功能等，并给出了与LTC2055相关的LINEAR元器件型号供参考。

LTC2055 - LTC2055是双通道、微功率、零漂移运算放大器 - 低功率放大器 - 航天和严酷环境 - 凌力尔特

LTC2055 - 双通道、微功率、零漂移运算放大器

LTC2055 - 双通道、微功率、零漂移运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC2054/LTC2055 是低功率、低噪声、单通道/双通道、零漂移运算放大器，并具有一款扩展温度版本 (LTC2054MP)，LTC2054MP 的规格在 -55ºC 至 150ºC 温度范围内得到保证。它们采用 TSOT-23 (ThinSOTTM) 和 MS8 封装。对于空间受限的应用，LTC2055 还提供了一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。这些器件采用单 2.7V (最小值) 电源，并支持 ±5V 应用。电流消耗通常为每个放大器 150μA (LTC2054) 和 130μA (LTC2055)。

LTC2054/LTC2055 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。最大输入失调电压和失调漂移分别为 3.0μV 和 30nV/ºC (在 -40ºC 至 85ºC 的工业温度范围内)。利用一个 130dB (典型值) 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源直到正电源以下 0.5V (典型值)。开环增益通常为 140dB。另外，LTC2054/LTC2055 还具有一个 1.6μVP-P 的 DC 至 10Hz 噪声和一个 500kHz 的增益带宽积。

特点

电源电流 150μA (每个放大器的最大值)，并在 -40ºC 至 85ºC 范围内得到保证

失调电压：3μV (最大值，-40ºC 至 85ºC)

失调电压漂移：30nV/ºC (最大值，-40ºC 至 85ºC)

保证规格从 -55 ºC 至 150ºC (LTC2054MP)

共模输入范围从 V¯ 至 V+ - 0.5V

轨至轨输出摆幅

电压增益：140dB (典型值)

PSRR 和 CMRR：130dB (典型值)

输入偏置电流：1pA (25ºC 时的典型值)

噪声：1.6μVP-P (0.01Hz 至 10Hz 的典型值)

工作电源： 2.7V 至 6V (LTC2054/LTC2055) 2.7V 至 ±5.5V (LTC2054HV/LTC2055HV)

扁平 (高度仅 1mm) SOT-23、MS8 和 3mm x 3mm x 0.8mm DFN 封装

应用

热电偶放大器

电子衡器

医疗仪表

应变仪放大器

高分辨率数据采集

高 DC 准确度 RC 有源滤波器

低端电流检测

电池供电型系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2055CDD	3x3 DFN-8	C	$2.57	$1.80
LTC2055CDD#PBF	3x3 DFN-8	C	$2.57	$1.80
LTC2055CDD#TR	3x3 DFN-8	C		$1.86
LTC2055CDD#TRPBF	3x3 DFN-8	C		$1.86
LTC2055CMS8	MS-8	C	$2.29	$1.60
LTC2055CMS8#PBF	MS-8	C	$2.29	$1.60
LTC2055CMS8#TR	MS-8	C		$1.66
LTC2055CMS8#TRPBF	MS-8	C		$1.66
LTC2055HDD	3x3 DFN-8	H	$3.02	$2.12
LTC2055HDD#PBF	3x3 DFN-8	H	$3.02	$2.12
LTC2055HDD#TR	3x3 DFN-8	H		$2.18
LTC2055HDD#TRPBF	3x3 DFN-8	H		$2.18
LTC2055HMS8	MS-8	H	$2.73	$1.92
LTC2055HMS8#PBF	MS-8	H	$2.73	$1.92
LTC2055HMS8#TR	MS-8	H		$1.98
LTC2055HMS8#TRPBF	MS-8	H		$1.98
LTC2055HVCDD	3x3 DFN-8	C	$3.14	$2.20
LTC2055HVCDD#PBF	3x3 DFN-8	C	$3.14	$2.20
LTC2055HVCDD#TR	3x3 DFN-8	C		$2.26
LTC2055HVCDD#TRPBF	3x3 DFN-8	C		$2.26
LTC2055HVCMS8	MS-8	C	$2.86	$2.00
LTC2055HVCMS8#PBF	MS-8	C	$2.86	$2.00
LTC2055HVCMS8#TR	MS-8	C		$2.06
LTC2055HVCMS8#TRPBF	MS-8	C		$2.06
LTC2055HVHDD	3x3 DFN-8	H	$3.71	$2.60
LTC2055HVHDD#PBF	3x3 DFN-8	H	$3.71	$2.60
LTC2055HVHDD#TR	3x3 DFN-8	H		$2.66
LTC2055HVHDD#TRPBF	3x3 DFN-8	H		$2.66
LTC2055HVHMS8	MS-8	H	$3.43	$2.40
LTC2055HVHMS8#PBF	MS-8	H	$3.43	$2.40
LTC2055HVHMS8#TR	MS-8	H		$2.46
LTC2055HVHMS8#TRPBF	MS-8	H		$2.46
LTC2055HVIDD	3x3 DFN-8	I	$3.71	$2.60
LTC2055HVIDD#PBF	3x3 DFN-8	I	$3.71	$2.60
LTC2055HVIDD#TR	3x3 DFN-8	I		$2.66
LTC2055HVIDD#TRPBF	3x3 DFN-8	I		$2.66
LTC2055HVIMS8	MS-8	I	$3.43	$2.40
LTC2055HVIMS8#PBF	MS-8	I	$3.43	$2.40
LTC2055HVIMS8#TRPBF	MS-8	I		$2.45
LTC2055IDD	3x3 DFN-8	I	$3.02	$2.12
LTC2055IDD#PBF	3x3 DFN-8	I	$3.02	$2.12
LTC2055IDD#TR	3x3 DFN-8	I		$2.18
LTC2055IDD#TRPBF	3x3 DFN-8	I		$2.18
LTC2055IMS8	MS-8	I	$2.73	$1.92
LTC2055IMS8#PBF	MS-8	I	$2.73	$1.92
LTC2055IMS8#TR	MS-8	I		$1.98
LTC2055IMS8#TRPBF	MS-8	I		$1.98
