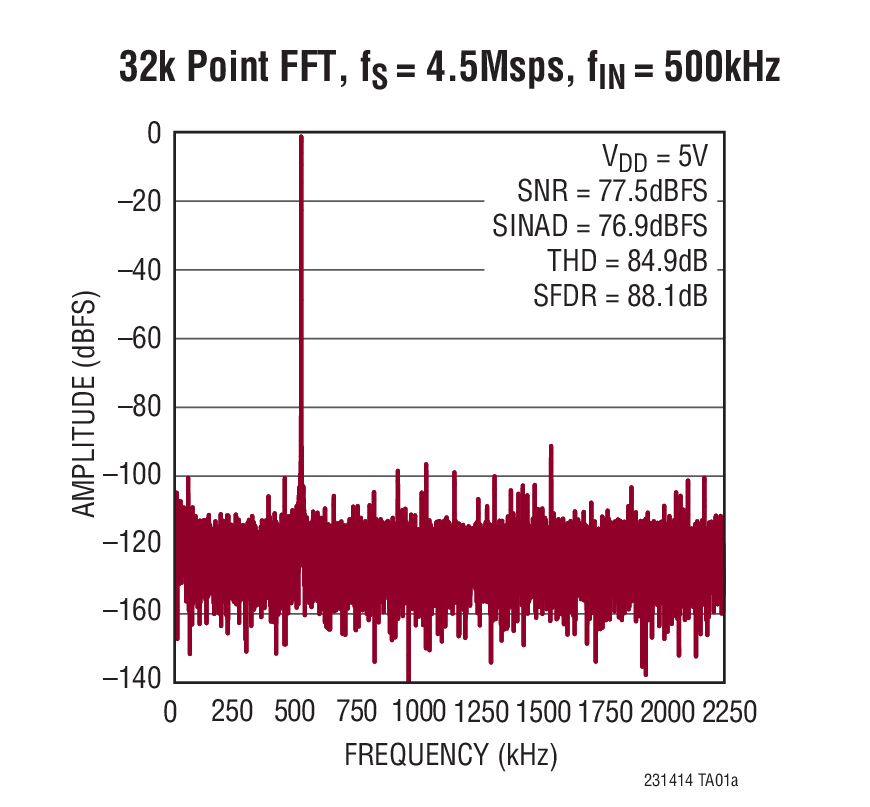

LTC2314-14典型应用图例二
LTC2314-14 - 封装图解：

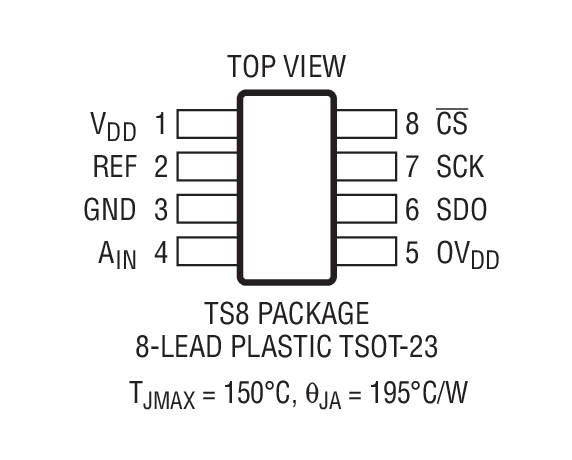

LTC2314-14封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2314-14介绍

LTC2314-14 - LTC2314-14是采用 TSOT 封装的 14 位、4.5Msps、串行采样 ADC

LTC2314-14是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2314-14是LTC2314-14是采用 TSOT 封装的 14 位、4.5Msps、串行采样 ADC，本站介绍了LTC2314-14的封装应用图解、特点和优点、功能等，并给出了与LTC2314-14相关的LINEAR元器件型号供参考。

LTC2314-14 - LTC2314-14是采用 TSOT 封装的 14 位、4.5Msps、串行采样 ADC - 高速 ADC - 航天和严酷环境 - 凌力尔特

LTC2314-14 - 采用 TSOT 封装的 14 位、4.5Msps、串行采样 ADC

LTC2314-14 - 采用 TSOT 封装的 14 位、4.5Msps、串行采样 ADC - Linear Technology（凌力尔特）

功能描述

LTC2314-14 是一款 14 位、4.5Msps、串行采样 A/D 转换器，其在 2.7V 至 5.25V 的宽可调模拟电源电压范围内的吸收电流仅为 6.2mA。LTC2314-14 包含一个集成型带隙和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的应用解决方案。LTC2314-14 在对一个 500kHz 输入频率进行采样时实现了 77dB SINAD 和 -85dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2314-14 非常适合于紧凑、低功率的高速系统。另外，LTC2314-14 还提供了打盹和睡眠模式，以在系统内部进一步优化器件的功耗。

LTC2314-14 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。4.5Msps 的高吞吐速率使 LTC2314-14 成为众多高速应用的理想选择。


特点
  • 4.5Msps 吞吐速率
  • 保证 14 位，无漏失码
  • 内部基准：2.048V / 4.096V 范围
  • 低噪声：77.5dB SNR
  • 低功率：6.2mA (在 4.5Msps 和 5V)
  • 双电源范围：3V / 5V 运作
  • 睡眠模式具有 <1µA 的典型电源电流
  • 可快速唤醒的打盹模式 (在单个转换周期之内)
  • 单独的 1.8V 至 5V 数字 I/O 电源
  • 高速 SPI 兼容型串行 I/O
  • 保证工作温度范围：-40°C 至 125°C
  • 8 引脚 TSOT-23 封装
    • 应用
  • 通信系统
  • 高速数据采集
  • 手持式终端接口
  • 医疗成像
  • 不间断电源
  • 电池供电式系统
  • 汽车
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2314CTS8-14#PBF SOT-23 C $13.60
    LTC2314CTS8-14#TRMPBF SOT-23 C $13.60 $9.57
    LTC2314CTS8-14#TRPBF SOT-23 C $13.60 $9.52
    LTC2314HTS8-14#PBF SOT-23 H $17.99
    LTC2314HTS8-14#TRMPBF SOT-23 H $17.99 $12.64
    LTC2314HTS8-14#TRPBF SOT-23 H $17.99 $12.59
    LTC2314ITS8-14#PBF SOT-23 I $15.64
    LTC2314ITS8-14#TRMPBF SOT-23 I $15.64 $11.00
    LTC2314ITS8-14#TRPBF SOT-23 I $15.64 $10.95
