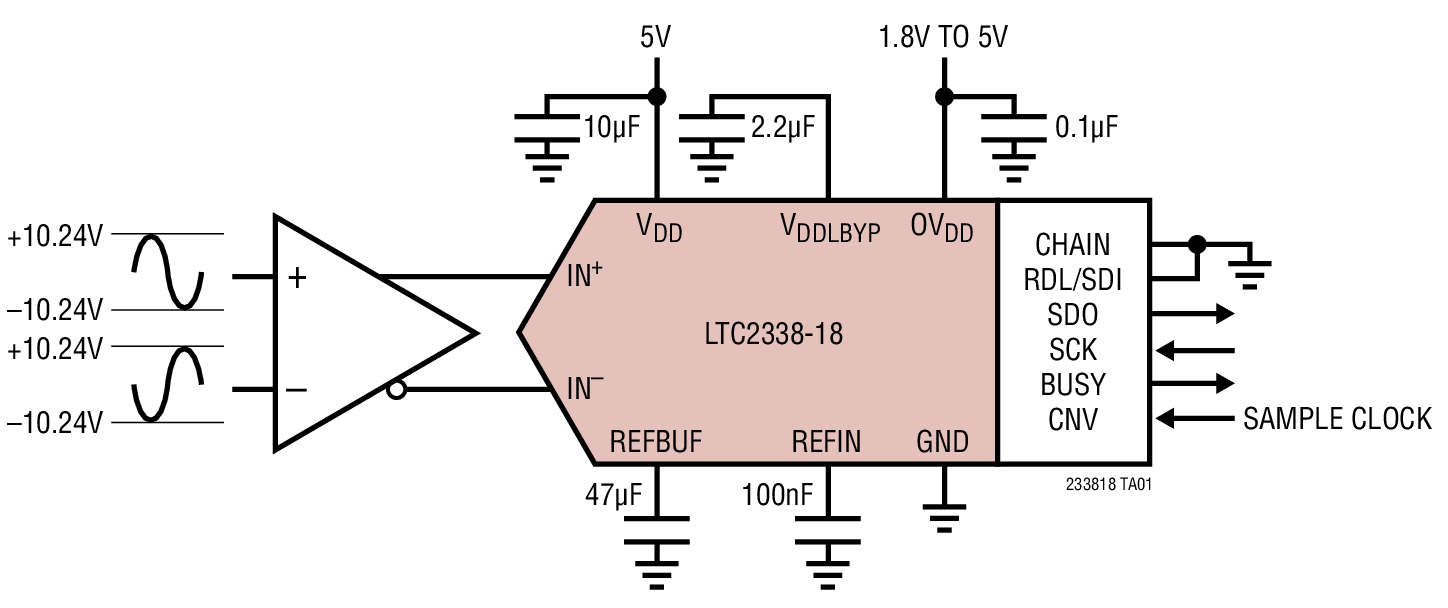

LTC2338-18 - 典型应用图例：

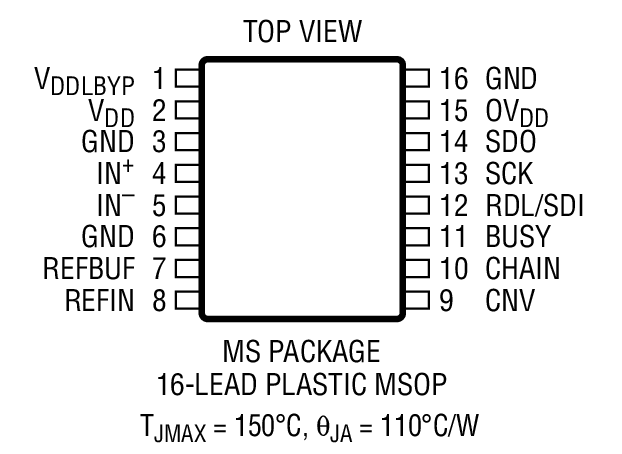

LTC2338-18 - 封装图解：

LTC2338-18 - LTC2338-18是具 100dB SNR 的 18 位、1Msps、±10.24V 真正双极、全差分输入 ADC

LTC2338-18是Linear公司的一款通用型 SAR ADC产品，LTC2338-18是具 100dB SNR 的 18 位、1Msps、±10.24V 真正双极、全差分输入 ADC，本站介绍了LTC2338-18的封装应用图解、特点和优点、功能等，并给出了与LTC2338-18相关的凌力尔特元器件型号供参考。

LTC2338-18 - 具 100dB SNR 的 18 位、1Msps、±10.24V 真正双极、全差分输入 ADC

LTC2338-18 - 具 100dB SNR 的 18 位、1Msps、±10.24V 真正双极、全差分输入 ADC - Linear Technology（凌力尔特）

功能描述

LTC2338-18 是一款低噪声、高速 18 位逐次逼近型寄存器 (SAR) ADC，其具有全差分输入。LTC2338-18 采用单 5V 工作电源，具有一个 ±10.24V 的真正双极输入范围，从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2338-18 实现了 ±4LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB SNR。

LTC2338-18 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外，LTC2338-18 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2338-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2338-18 仅消耗 50mW 的功率，并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功耗。此外，还提供了一种可将 LTC2338-18 的功耗降低至 300μW 的睡眠模式，以达到在待用期间进一步省电的目的。

特点

1Msps 吞吐速率

±4LSB INL (最大值)

保证 18 位，无漏失码

全差分输入

真正的双极输入范围：±6.25V、±10.24V、±12.5V

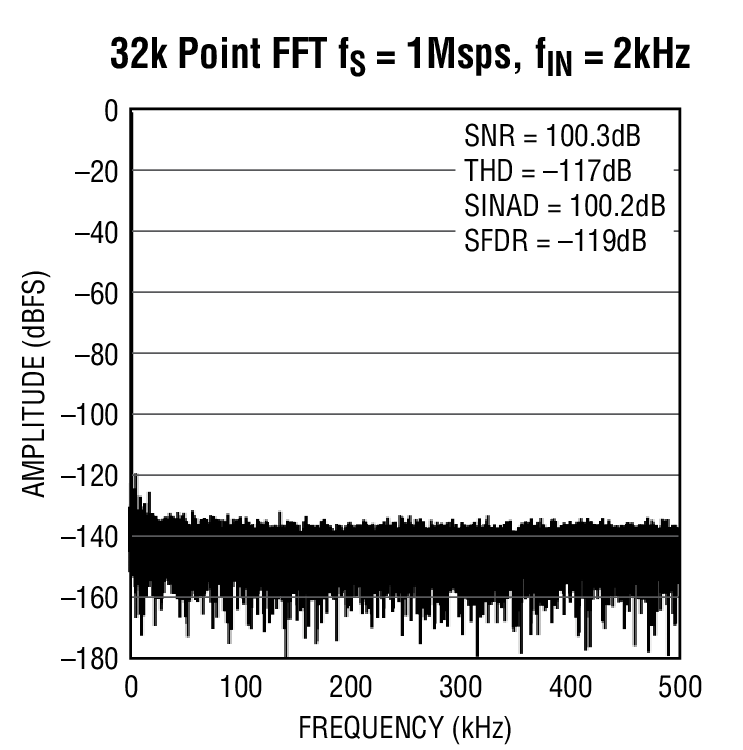

在 fIN = 2kHz 时的 SNR 典型值为 100dB

在 fIN = 2kHz 时的 THD 典型值为 -115dB

保证运作至 125ºC

单 5V 电源

低漂移 (20ppm/ºC 最大值) 2.048V 内部基准

内置可单触发的基准缓冲器

无流水线延迟，无周期延迟

1.8V 至 5V I/O 电压

具菊链模式的 SPI 兼容型串行 I/O

内部转换时钟

功耗为 50mW (典型值)

16 引脚 MSOP 封装

应用

可编程逻辑控制器

工业过程控制

高速数据采集

便携式或紧凑型仪表

ATE

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2338CMS-18#PBF	MS-16	C	$41.57	$29.10
LTC2338CMS-18#TRPBF	MS-16	C		$29.16
LTC2338HMS-18#PBF	MS-16	H	$55.00	$38.50
LTC2338HMS-18#TRPBF	MS-16	H		$38.56
LTC2338IMS-18#PBF	MS-16	I	$47.86	$33.50
LTC2338IMS-18#TRPBF	MS-16	I		$33.56
