当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3115-2

LTC3115-2技术文档下载：

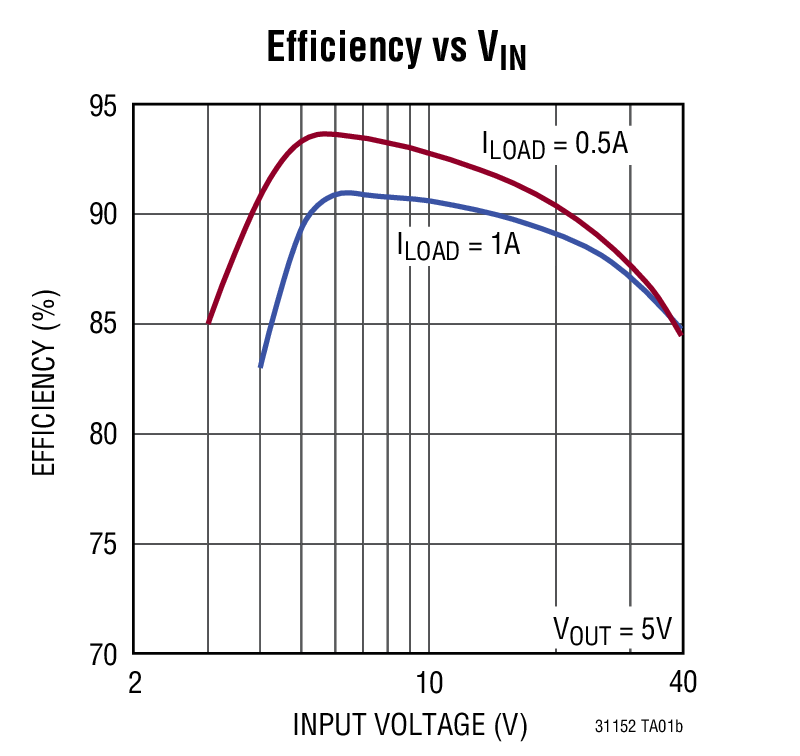

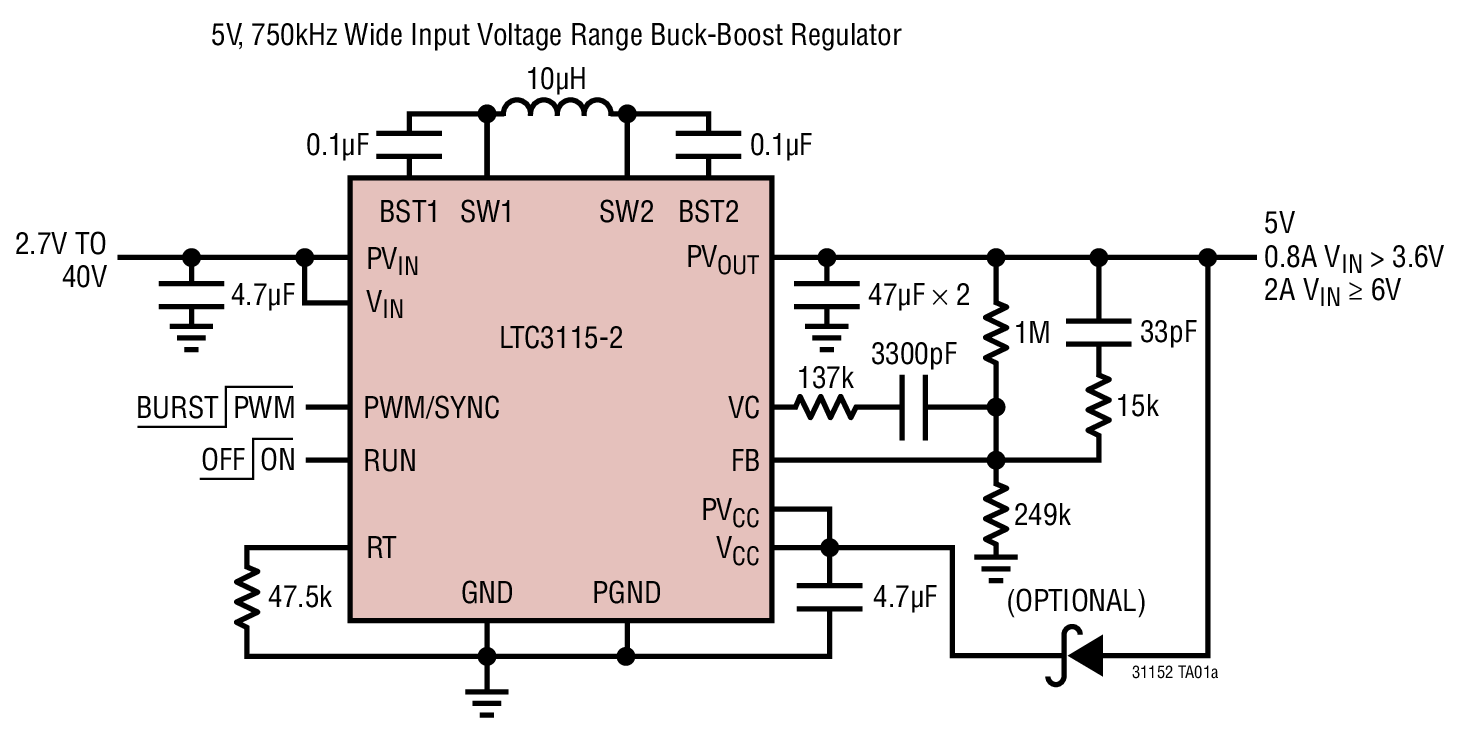

LTC3115-2 - 典型应用图例：

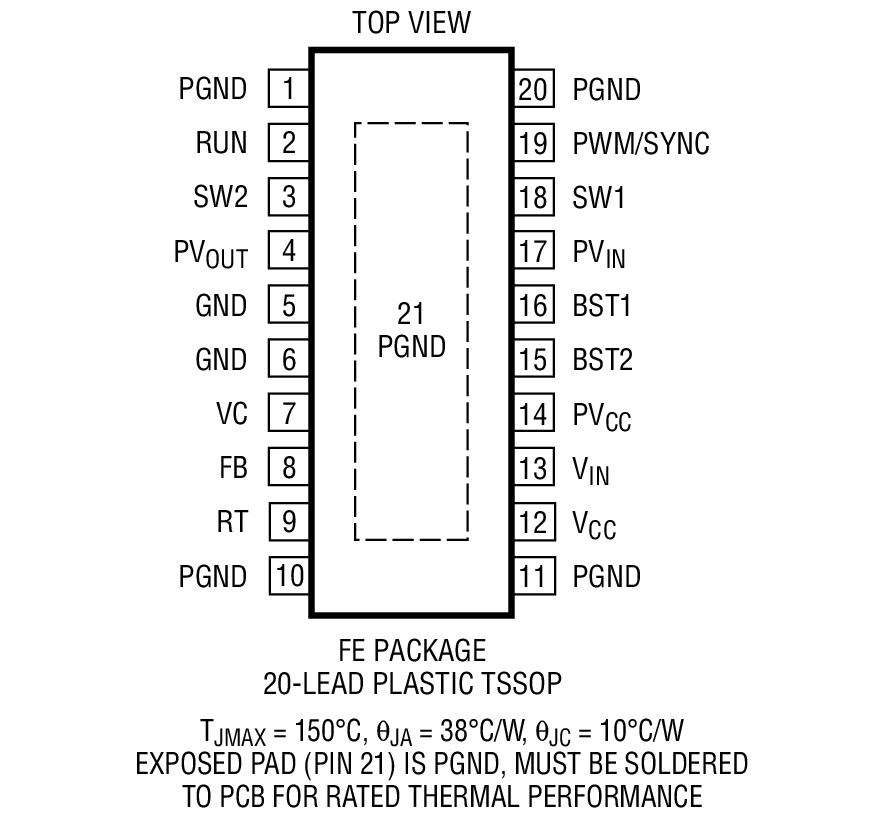

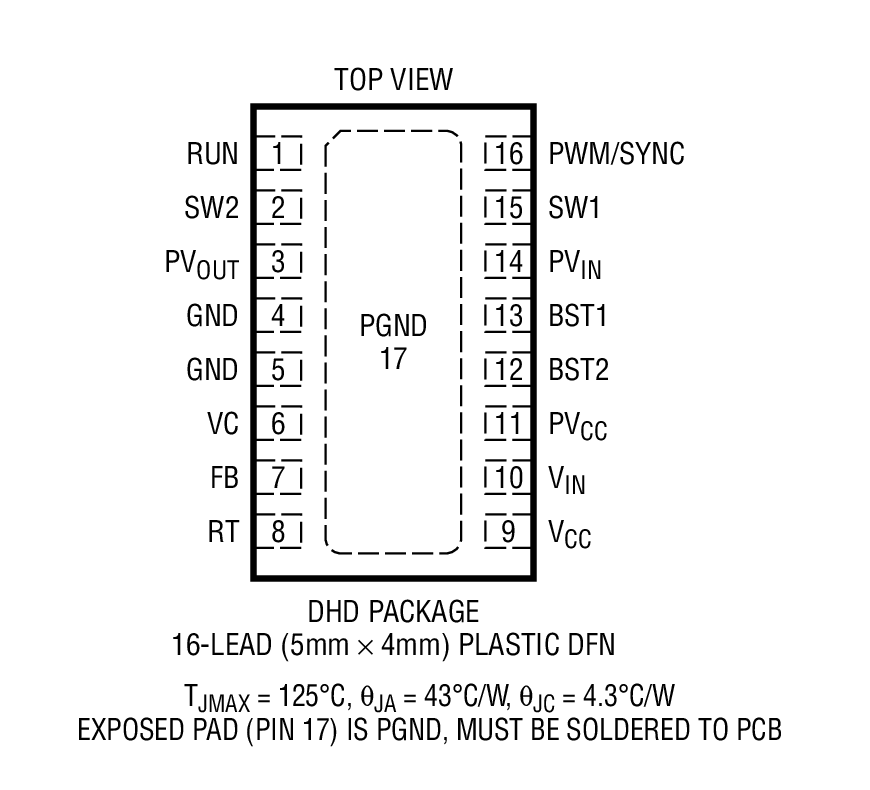

LTC3115-2 - 封装图解：

LINEAR凌力尔特芯片：

LTC3115-2 - LTC3115-2是 40V、2A、同步降压-升压型 DC/DC 转换器

LTC3115-2是LINEAR凌力尔特公司的一款内部开关电源降压-升压产品，LTC3115-2是LTC3115-2是 40V、2A、同步降压-升压型 DC/DC 转换器，本站介绍了LTC3115-2的封装应用图解、特点和优点、功能等，并给出了与LTC3115-2相关的LINEAR元器件型号供参考。

LTC3115-2 - LTC3115-2是 40V、2A、同步降压-升压型 DC/DC 转换器 - 内部开关电源降压-升压 - 航天和严酷环境 - 凌力尔特

LTC3115-2 - 40V、2A、同步降压-升压型 DC/DC 转换器

LTC3115-2 - 40V、2A、同步降压-升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3115-2 是一款高电压、单片式、同步降压-升压型 DC/DC 转换器，其专门针对那些遭受快速 (<1ms) 输入电压瞬变的应用而优化。对于所有其他的应用，建议采用 LTC3115-1。凭借其 2.7V 至 40V 的宽输入和输出电压范围，LTC3115-2 非常适合在众多的汽车及工业电源中使用。一种专有的低噪声开关算法可在输入电压高于、低于、甚至等于输出电压的情况下优化效率，并确保操作模式之间的无缝转换。

可编程频率 PWM 模式操作提供了低噪声和高效率运作，并能使开关操作同步至一个外部时钟。该器件可支持高达 2MHz 的开关频率，以允许使用小值电感器，从而实现应用电路的小型化。引脚可选的突发模式操作减小了待机电流并提高了轻负载效率，再加上一个 3μA 的停机电流，使得 LTC3115-2 成为电池供电型应用的理想选择。这款器件的其他特点包括停机模式中的输出断接、短路保护和内部软起动功能。LTC3115-2 采用耐热性能增强型 16 引脚 4mm x 5mm x 0.75mm DFN 封装和 20 引脚 TSSOP 封装。

特点

宽 VIN 范围：2.7V 至 40V

宽 VOUT 范围：2.7V 至 40V

0.8A输出电流 (对于 VIN ≥ 3.6V，VOUT = 5V)

2A 输出电流 (在降压操作模式中，对于 VIN ≥ 6V)

可编程频率：100kHz 至 2MHz

可同步至一个频率高达 2MHz 的外部时钟

效率高达 95%

在突发模式 (Burst Mode) 操作中具有 30μA 的无负载静态电流

超低噪声降压-升压 PWM

内部软起动

在停机模式中具有 3μA 的电源电流

可编程输入欠压闭锁

小外形 4mm x 5mm x 0.75mm DFN 封装

耐热性能增强型 20 引脚 TSSOP 封装

应用

24V / 28V 工业应用

汽车电源系统

电信、服务器和网络设备

FireWire 稳压器

多电源供电

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3115EDHD-2#PBF	5x4 DFN-16	E	$7.64	$5.35
LTC3115EDHD-2#TRPBF	5x4 DFN-16	E		$5.41
LTC3115EFE-2#PBF	TSSOP-20	E	$7.93	$5.55
LTC3115EFE-2#TRPBF	TSSOP-20	E		$5.61
LTC3115HFE-2#PBF	TSSOP-20	H	$9.09	$6.36
LTC3115HFE-2#TRPBF	TSSOP-20	H		$6.42
LTC3115IDHD-2#PBF	5x4 DFN-16	I	$8.42	$5.89
LTC3115IDHD-2#TRPBF	5x4 DFN-16	I		$5.95
LTC3115IFE-2#PBF	TSSOP-20	I	$8.73	$6.11
LTC3115IFE-2#TRPBF	TSSOP-20	I		$6.17
LTC3115MPFE-2#PBF	TSSOP-20	MP	$23.54	$16.48
LTC3115MPFE-2#TRPBF	TSSOP-20	MP		$16.54
