LTC3547技术文档下载：

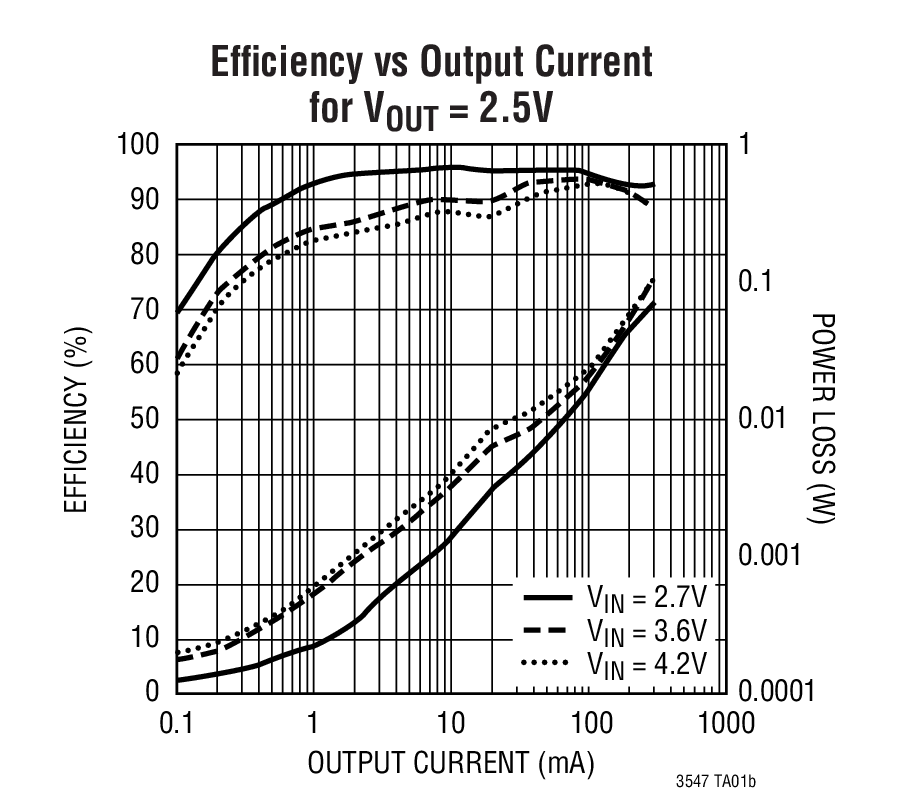

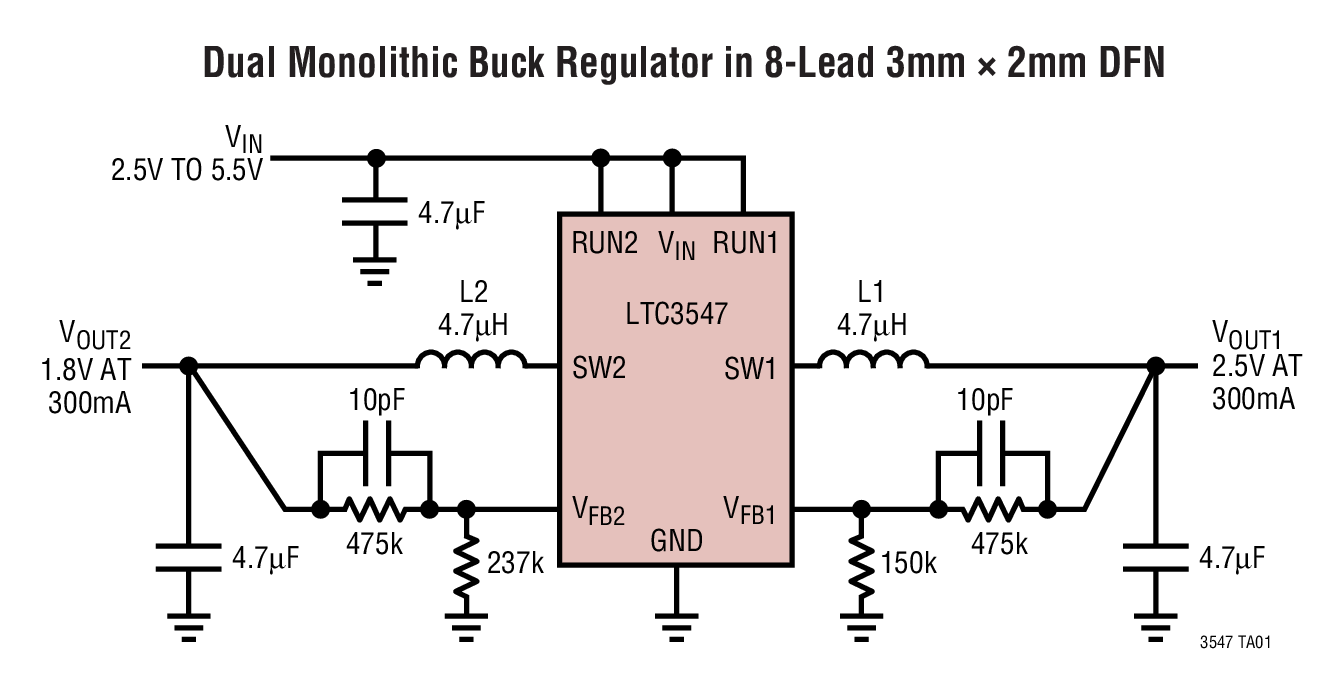

LTC3547 - 典型应用图例：

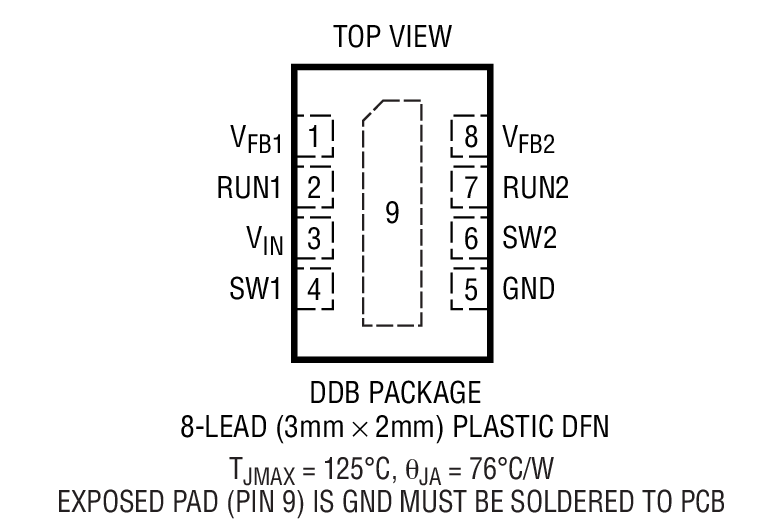

LTC3547 - 封装图解：
LTC3547 - LTC3547是双通道单片式 300mA 同步降压型稳压器
LTC3547是Linear公司的一款多输出降压产品，LTC3547是双通道单片式 300mA 同步降压型稳压器，本站介绍了LTC3547的封装应用图解、特点和优点、功能等，并给出了与LTC3547相关的凌力尔特元器件型号供参考。
LTC3547 - 双通道单片式 300mA 同步降压型稳压器
LTC3547 - 双通道单片式 300mA 同步降压型稳压器 - Linear Technology（凌力尔特）
功能描述
LTC3547 是一款双通道、2.25MHz、恒定频率、同步降压型 DC/DC 转换器，采用纤巧型 3mm x 2mm DFN 封装。100% 占空比提供了低压差操作，从而延长了便携式系统中的电池使用寿命。低输出电压由 0.6V 反馈基准电压提供支持。每个稳压器能够提供300mA 的连续输出电流。
输入电压范围为 2.5V 至 5.5V，因而使其成为锂离子电池和 USB 供电应用的理想选择。操作期间的电源电流仅为 40µA，在停机状态下则降至 1µA 以下。自动突发模式 (Burst Mode) 操作提高了轻负载条件下的效率，从而进一步延长了电池的使用寿命。
在内部将开关频率设定为 2.25MHz，因而能够采用纤巧的表面贴装型电感器和电容器。内部软起动电路可减小启动期间的浪涌电流。在内部对所有的输出进行了补偿，从而可以与陶瓷电容器一起工作。LTC3547 采用扁平 (高度仅 0.75mm) 的 3mm x 2mm DFN 封装。LTC3547 还提供了一种固定输出电压配置，不需要增设外部反馈网络 (见表 2)。特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3547EDDB | 3x2 DFN-8 | E | $2.79 | |
| LTC3547EDDB-1 | 3x2 DFN-8 | E | $2.79 | |
| LTC3547EDDB-1#PBF | 3x2 DFN-8 | E | $2.79 | |
| LTC3547EDDB-1#TR | 3x2 DFN-8 | E | $2.79 | $1.95 |
| LTC3547EDDB-1#TRM | 3x2 DFN-8 | E | $2.79 | $2.00 |
| LTC3547EDDB-1#TRMPBF | 3x2 DFN-8 | E | $2.79 | $2.00 |
| LTC3547EDDB-1#TRPBF | 3x2 DFN-8 | E | $2.79 | $1.95 |
| LTC3547EDDB#PBF | 3x2 DFN-8 | E | $2.79 | |
| LTC3547EDDB#TR | 3x2 DFN-8 | E | $2.79 | $1.95 |
| LTC3547EDDB#TRM | 3x2 DFN-8 | E | $2.79 | $2.00 |
| LTC3547EDDB#TRMPBF | 3x2 DFN-8 | E | $2.79 | $2.00 |
| LTC3547EDDB#TRPBF | 3x2 DFN-8 | E | $2.79 | $1.95 |
