LTC3824 - 具 40μA 静态电流的高电压降压型控制器

LTC3824 - 具 40μA 静态电流的高电压降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3824 是一款降压型 DC/DC 控制器，专为驱动一个外部 P 沟道 MOSFET 而设计。凭借一个 4V 至 60V 的宽输入范围和一个高电压栅极驱动器，LTC3824 成为许多工业和汽车高功率应用的合适之选。恒定频率电流模式操作实现了卓越的性能。

LTC3824 可以被配置为执行突发模式操作。突发模式操作提升了低电流效率 (静态电流仅为 40μA)，并延长了电池的运行时间。开关频率可以设置为高达 600kHz，并可容易地实现同步。

其他功能包括电流限制、软起动、微功率停机和突发模式停用。

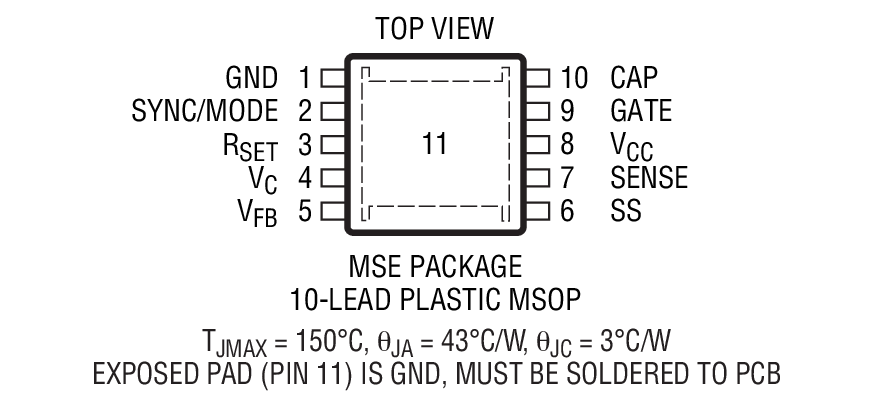

LTC3824 采用 10 引脚 MSE 功率封装。

特点

宽输入范围：4V 至 60V

电流模式恒定频率 PWM

非常低压差操作：100% 占空比

可编程开关频率：200kHz 至 600kHz

可选的高效率突发模式 (Burst Mode) 操作：40μA 静态电流

简易同步

用于工业高电压 P 沟道 MOSFET 的 8V、2A 栅极驱动 (VCC > 10V)

可编程软起动

可编程电流限值

采用小外形 10 引脚耐热增强型 MSE 封装

应用

工业和汽车电源

电信电源

分布式电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3824EMSE	MS-10E	E	$2.78	$1.95
LTC3824EMSE#PBF	MS-10E	E	$2.78	$1.95
LTC3824EMSE#TR	MS-10E	E		$2.01
LTC3824EMSE#TRPBF	MS-10E	E		$2.01
LTC3824HMSE#PBF	MS-10E	H	$3.64	$2.55
LTC3824HMSE#TRPBF	MS-10E	H		$2.61
LTC3824IMSE	MS-10E	I	$3.34	$2.34
LTC3824IMSE#PBF	MS-10E	I	$3.34	$2.34
LTC3824IMSE#TR	MS-10E	I		$2.40
LTC3824IMSE#TRPBF	MS-10E	I		$2.40
LTC3824MPMSE	MS-10E	MP	$4.96	$3.47
LTC3824MPMSE#PBF	MS-10E	MP	$4.96	$3.47
LTC3824MPMSE#TR	MS-10E	MP		$3.53
LTC3824MPMSE#TRPBF	MS-10E	MP		$3.53
