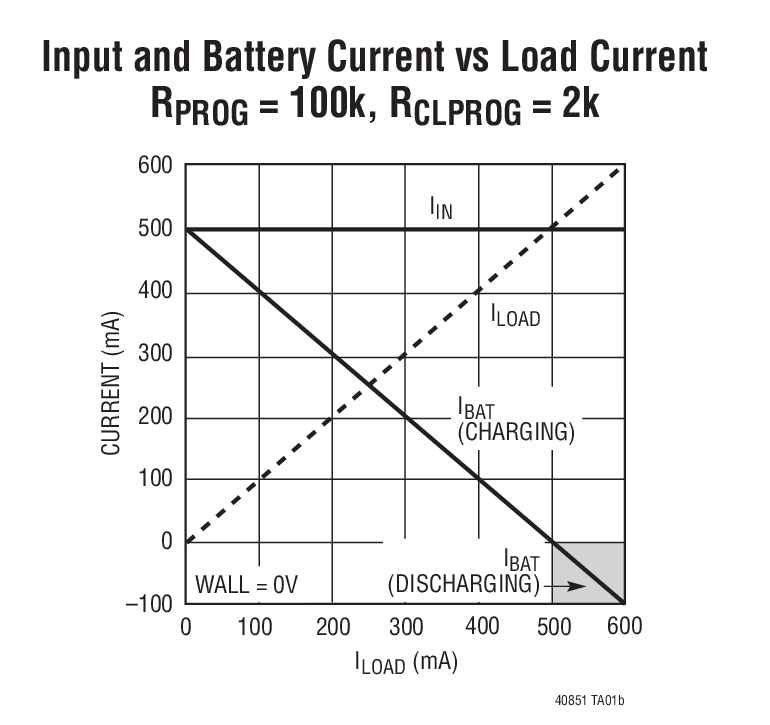

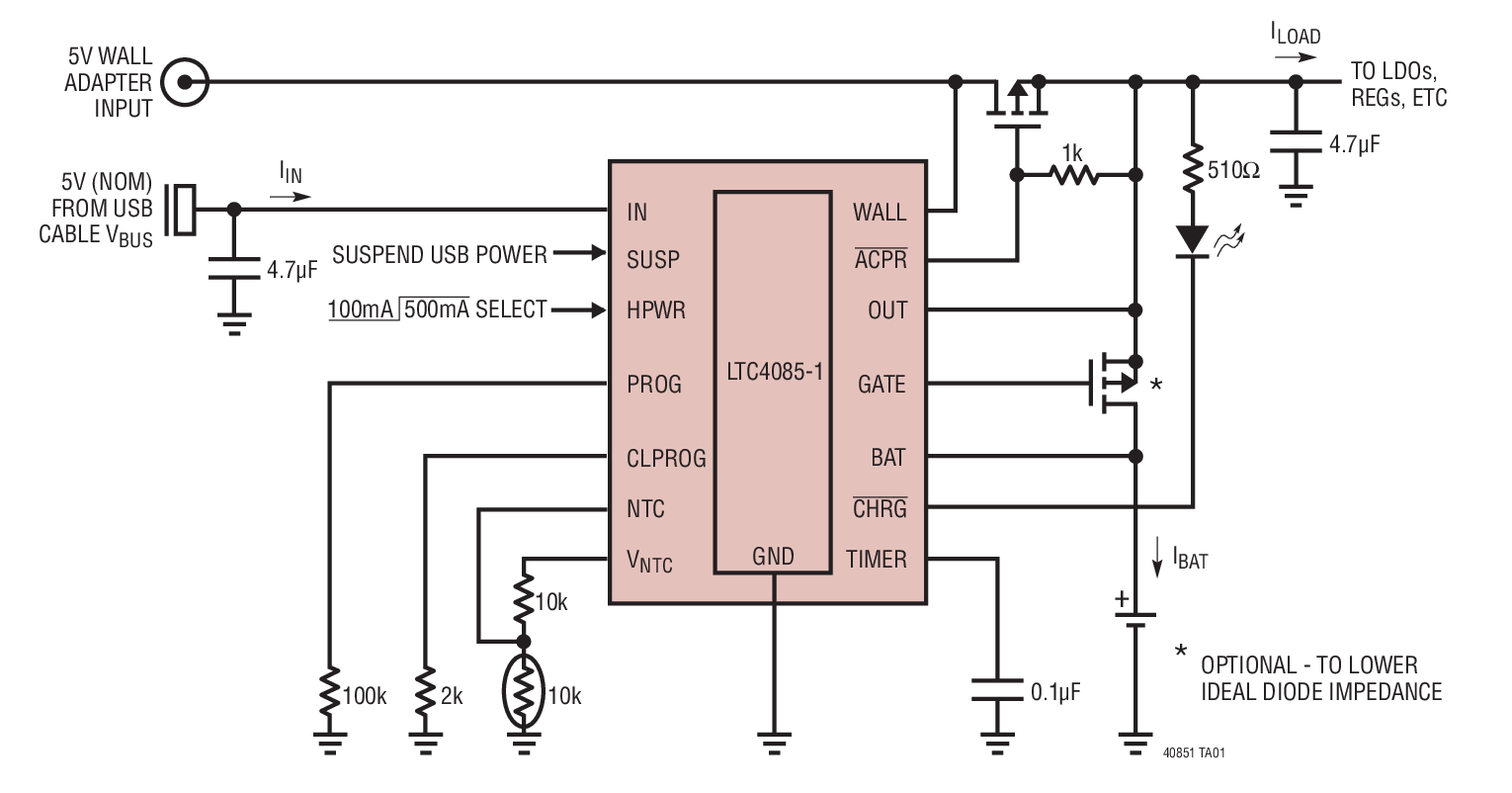

LTC4085-1 - 典型应用图例：

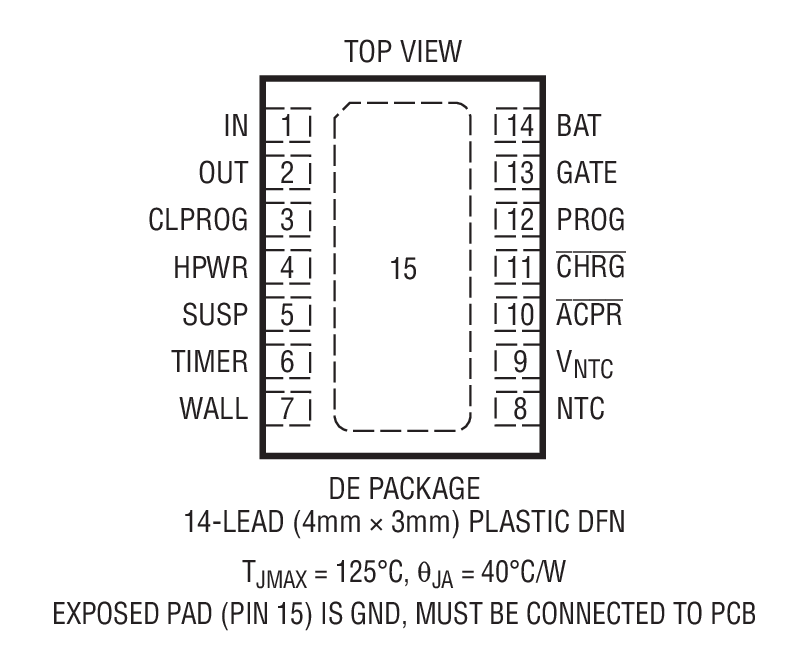

LTC4085-1 - 封装图解：

LTC4085-1 - LTC4085-1 是具理想二极管控制器和 4.1V 锂离子电池充电器的 USB 电源管理器

LTC4085-1是Linear公司的一款USB 电源管理器 (PowerPath、电池充电器)产品，LTC4085-1 是具理想二极管控制器和 4.1V 锂离子电池充电器的 USB 电源管理器，本站介绍了LTC4085-1的封装应用图解、特点和优点、功能等，并给出了与LTC4085-1相关的凌力尔特元器件型号供参考。

LTC4085-1 - 具理想二极管控制器和 4.1V 锂离子电池充电器的 USB 电源管理器

LTC4085-1 - 具理想二极管控制器和 4.1V 锂离子电池充电器的 USB 电源管理器 - Linear Technology（凌力尔特）

功能描述

LTC4085-1 是一款专为便携式电池供电型应用而设计的 USB 电源管理器和锂离子电池充电器。该器件控制被 USB 外设用于操作和电池充电的总电流。总输入电流可被限制为一个高达 1.5A 编程值的 20% 或 100% (通常是 100mA 或 500mA)。电池充电电流可自动减小，这样负载电流与充电电流之和就不会超过编程输入电流限值。

LTC4085-1 包括一个完整的恒定电流 / 恒定电压线性充电器，用于给单节锂离子电池充电。标准 LTC4085 器件的该 4.1V 版本为那些在高于约 60°C 的环境中运作或贮存的应用。在这些条件下，降低浮动电压将通过牺牲初始电池容量来换取电池使用寿命期间容量保持能力的增强。而且，降低浮动电压还将最大限度地减小棱柱形电池和聚合物电池中的膨胀，并避免圆柱形电池中发生 CID (压力熔断器) 开路。

LTC4085-1 还包括一个可设置充电终止定时器、自动再充电功能、一个充电结束状态输出和一个 NTC 热敏电阻。

LTC4085-1 采用 14 引脚扁平 4mm x 3mm DFN 封装。

特点

实现输入电源之间的无缝切换：锂离子电池、USB 和 5V 墙上适配器

当墙上适配器 / USB 输入不存在时，215mΩ 的内部理想二极管和任选的外部理想二极管控制器提供了低损耗电源通路 (PowerPathTM)

与负载相关的充电操作确保了准确的 USB 输入电流规格符合性

4.1V 浮动电压改善了电池使用寿命和高温安全裕度

用于在无过热风险的情况下实现充电速率最大化的恒定电流 / 恒定电压操作和热反馈功能

可选的 100% 或 20% 输入电流限值 (例如：500mA / 100mA)

高达 1.2A 的可独立设置电池充电电流

具 0.8% 准确度的预设 4.1V 充电电压

C/10 充电电流检测输出
