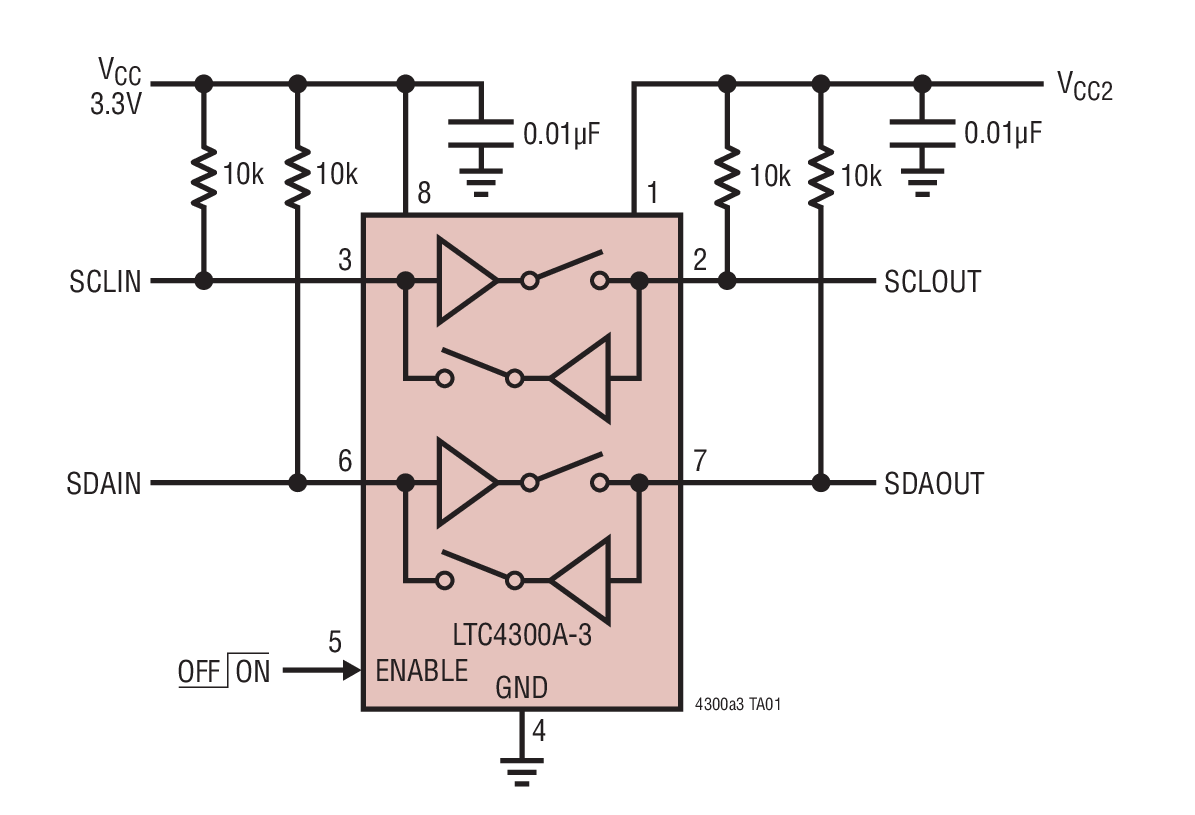

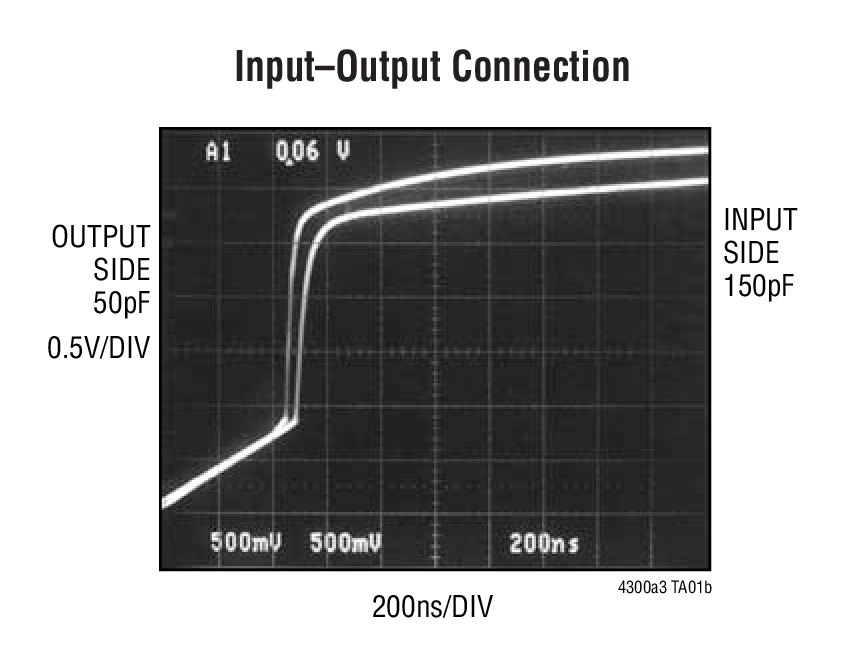

LTC4300A-3 - 典型应用图例：

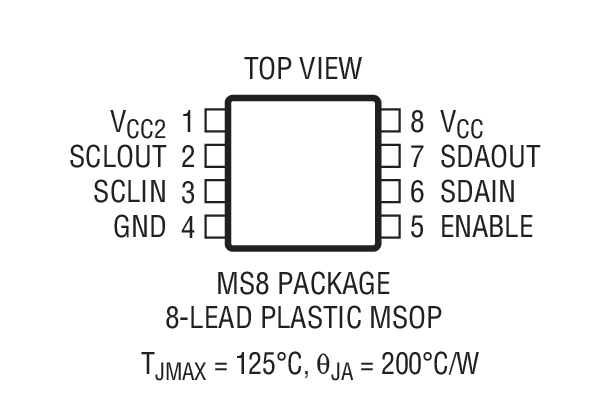

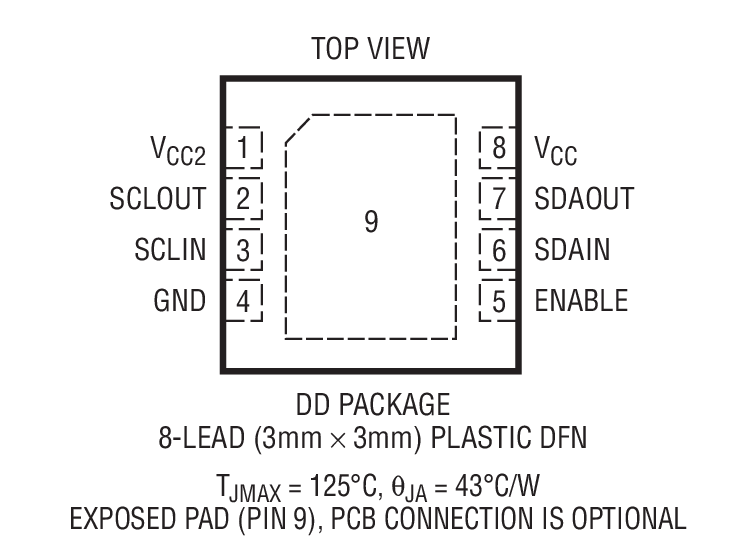

LTC4300A-3 - 封装图解：

LTC4300A-3 - LTC4300A-3是具启用功能的电平移位可热插拔两线式总线缓冲器

LTC4300A-3是Linear公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4300A-3是具启用功能的电平移位可热插拔两线式总线缓冲器，本站介绍了LTC4300A-3的封装应用图解、特点和优点、功能等，并给出了与LTC4300A-3相关的凌力尔特元器件型号供参考。

LTC4300A-3 - 具启用功能的电平移位可热插拔两线式总线缓冲器

LTC4300A-3 - 具启用功能的电平移位可热插拔两线式总线缓冲器 - Linear Technology（凌力尔特）

功能描述

LTC4300A-3 可热插拔两线式总线缓冲器允许 I/O 板卡插入带电背板，而不损坏数据和时钟总线。当建立连接时，LTC4300A-3 可提供双向缓冲，从而使背板与板卡电容保持隔离。上升时间加速器电路允许使用较弱的 DC 上拉电流，同时仍然满足上升时间要求。在板卡插入期间，SDA 和 SCL 线路预先充电至 1V，以最大限度地抑制总线扰动。

LTC4300A-3 可提供 3.3V 和 5V 电源之间的电平转换。背板和板卡均可采用介于 2.7V 至 5.5V 之间的电源电压进行供电。另外，LTC4300A-3 还包括一个 CMOS 门限 ENABLE 引脚，该引脚负责强制器件进入一种低电流模式，并将板卡与背板隔离开来。当驱动至 VCC 时，ENABLE 引脚设定正常操作。

LTC4300A-3 采用 MSOP 封装和 3mm x 3mm DFN 封装。

特点

用于 SDA 和 SCL 线路的双向缓冲器可增加扇出

当电路板在背板上进行带电插拔时可避免 SDA 和 SCL 受损

逻辑门限 ENABLE 输入

将 SDA 和 SCL 线路与输出隔离开来

可兼容 I2C、I2C 快速模式和 SMBus 标准 (工作频率高达 400kHz)

在所有的 SDA 和 SCL 线路上均进行 1V 预充电

支持时钟伸展、仲裁和同步

5V 至 3.3V 电平转换

用于 VCC = 0V、VCC2 = 0V 的高阻抗 SDA、SCL 引脚

小外形 8 引脚 DFN 封装和 MSOP 引脚封装

应用

带电电路板插入

服务器

电容缓冲器 / 总线扩展器

台式电脑

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4300A-3CDD	3x3 DFN-8	C	$2.40	$1.85
LTC4300A-3CDD#PBF	3x3 DFN-8	C	$2.40	$1.85
LTC4300A-3CDD#TR	3x3 DFN-8	C		$1.91
LTC4300A-3CDD#TRPBF	3x3 DFN-8	C		$1.91
LTC4300A-3CMS8	MS-8	C	$2.35	$1.75
LTC4300A-3CMS8#PBF	MS-8	C	$2.35	$1.75
LTC4300A-3CMS8#TR	MS-8	C		$1.81
LTC4300A-3CMS8#TRPBF	MS-8	C		$1.81
LTC4300A-3IDD	3x3 DFN-8	I	$2.85	$2.15
LTC4300A-3IDD#PBF	3x3 DFN-8	I	$2.85	$2.15
LTC4300A-3IDD#TR	3x3 DFN-8	I		$2.21
LTC4300A-3IDD#TRPBF	3x3 DFN-8	I		$2.21
LTC4300A-3IMS8	MS-8	I	$2.70	$2.00
LTC4300A-3IMS8#PBF	MS-8	I	$2.70	$2.00
LTC4300A-3IMS8#TR	MS-8	I		$2.06
LTC4300A-3IMS8#TRPBF	MS-8	I		$2.06
