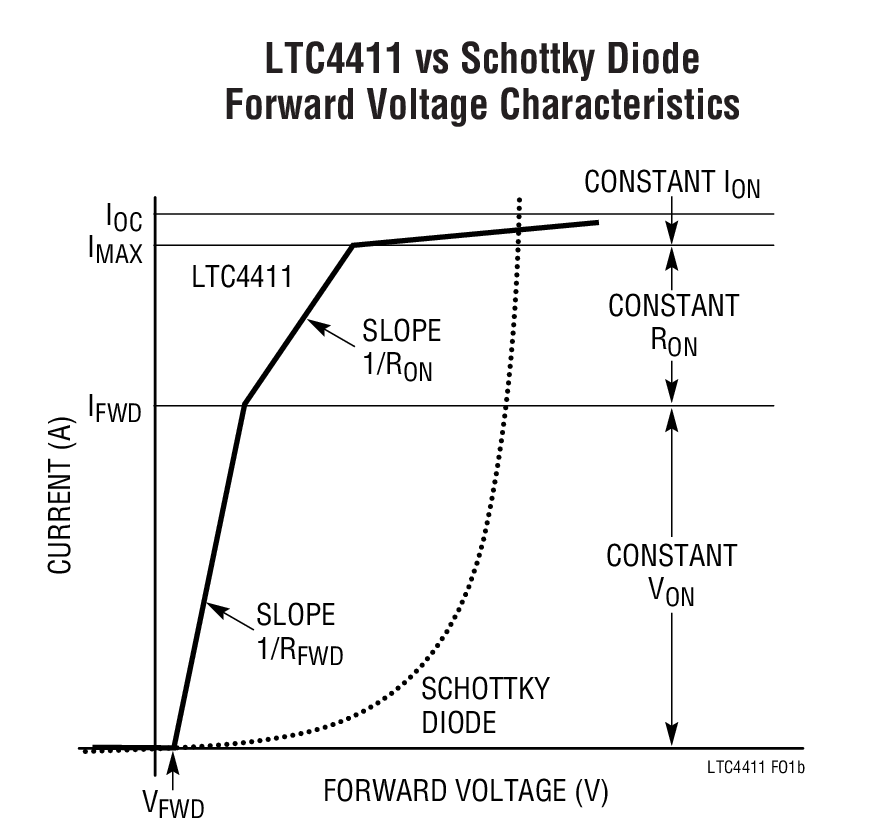

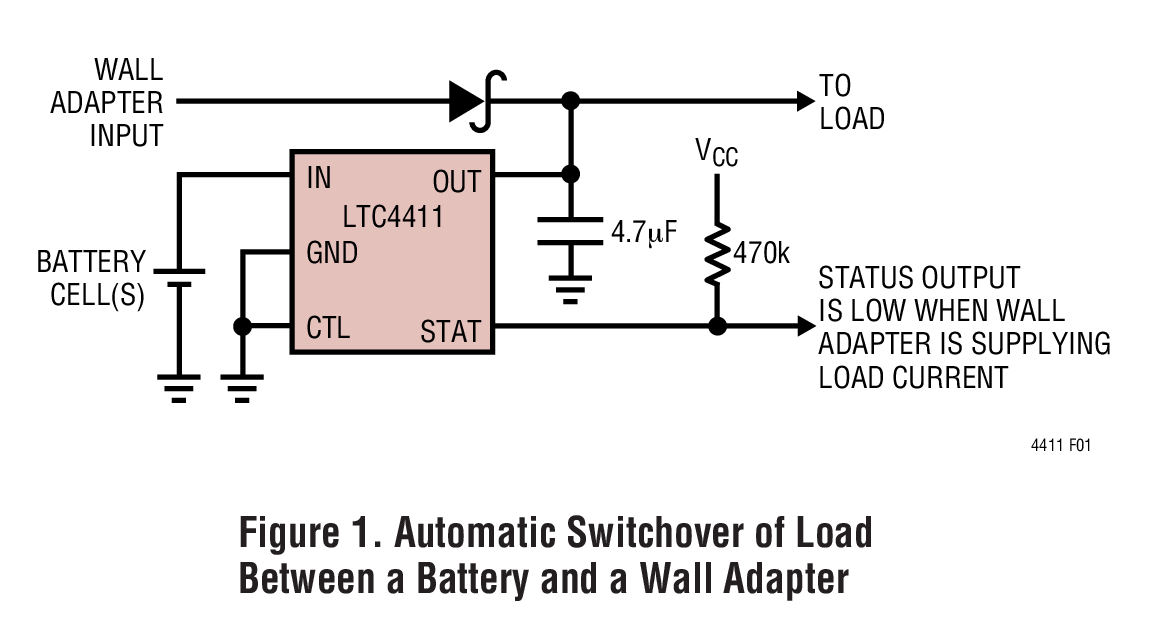

LTC4411 - 典型应用图例：

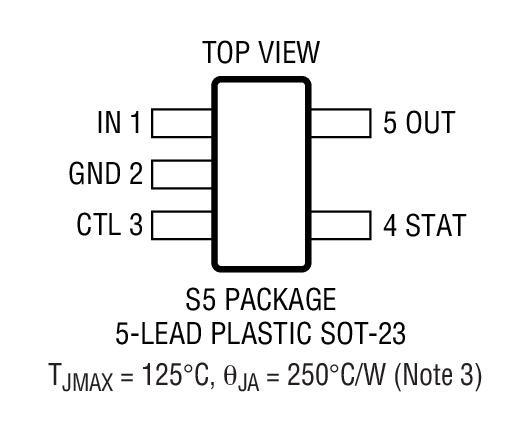

LTC4411 - 封装图解：

LINEAR凌力尔特芯片：

LTC4411 - LTC4411是采用 ThinSOT? 封装的 2.6A 低损耗理想二极管

LTC4411是LINEAR凌力尔特公司的一款PowerPath 控制器和理想二极管产品，LTC4411是LTC4411是采用 ThinSOT? 封装的 2.6A 低损耗理想二极管，本站介绍了LTC4411的封装应用图解、特点和优点、功能等，并给出了与LTC4411相关的LINEAR元器件型号供参考。

LTC4411 - LTC4411是采用 ThinSOT? 封装的 2.6A 低损耗理想二极管 - PowerPath 控制器和理想二极管 - 监视、控制和保护 - 凌力尔特

LTC4411 - 采用 ThinSOT? 封装的 2.6A 低损耗理想二极管

LTC4411 - 采用 ThinSOT? 封装的 2.6A 低损耗理想二极管 - Linear Technology（凌力尔特）

功能描述

LTC4411是一款能够从一个 2.6V 至 5.5V 的输入电压来提供高达2.6A电流的理想二极管IC。LTC4411采用一种高度仅 1mm 的 5 引脚 SOT-23 封装。

?LTC4411内含一个连接在 IN 和 OUT 引脚之间的 140mΩ P 沟道 MOSFET。在正常的正向操作期间，MOSFET 两端的压降被调节到低至 28mV。对于高至 100mA 的负载电流，静态电流低于 40μA。如果输出电压超过输入电压，则 MOSFET 被关断且会有低于 1μA 的反向电流从 OUT 流至 IN。最大正向电流被限制为恒定的 2.6A (典型值)，而且，内部热限制电路可在故障条件下对器件提供保护。

?一个漏极开路 STAT 引脚用于指示传导状态。STAT 引脚可被用来驱动一个在 LTC4411不传导正向电流时与一个交流电源相连的辅助 P 沟道 MOSFET 电源开关。

?一个高态有效控制引脚用于关断 LTC4411，并将消耗电流减小至 25μA 以下。当关断时，LTC4411利用一个低压状态信号来指示该条件。

特点

PowerPath?“或”二极管的低损耗替代方案

小的已调节正向电压 (28mV)

2.6A 最大正向电流

低正向接通电阻 (最大值为 140mΩ)

低反向漏电流 (<1μA)

2.6V 至 5.5V 工作电压范围

内部电流限值保护

内部热保护

无需外部有源组件

LTC4412 的引脚兼容型单片替代器件

低静态电流 (40μA)

扁平 (1mm) 的 5 引脚 SOT-23 封装

应用

蜂窝电话

手持式计算器

数码相机

USB 外设

不间断电源

逻辑控制型电源开关

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4411ES5	SOT-23	E	$2.36
LTC4411ES5#PBF	SOT-23	E	$2.36
LTC4411ES5#TR	SOT-23	E	$2.36	$1.66
LTC4411ES5#TRM	SOT-23	E	$2.36	$1.68
LTC4411ES5#TRMPBF	SOT-23	E	$2.36	$1.68
LTC4411ES5#TRPBF	SOT-23	E	$2.36	$1.66
