LTC4444-5技术文档下载：

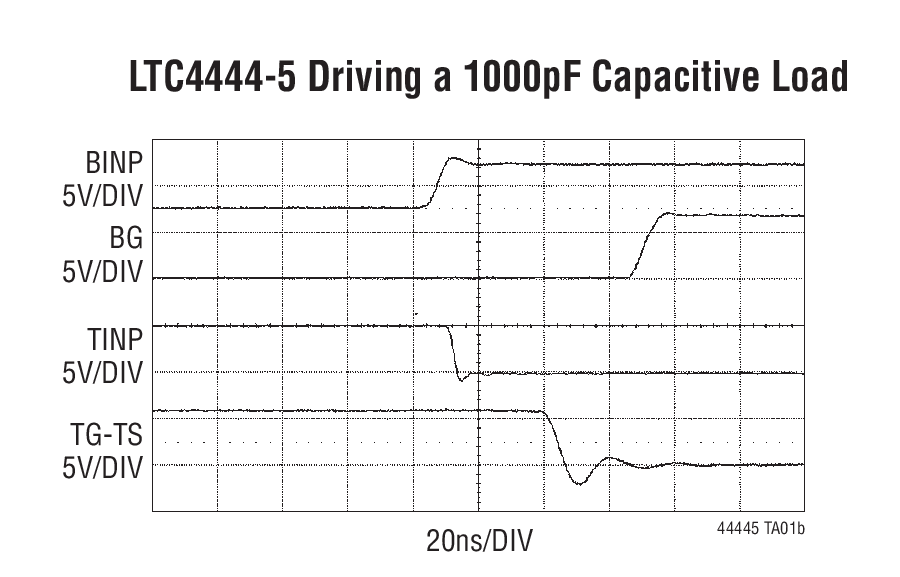

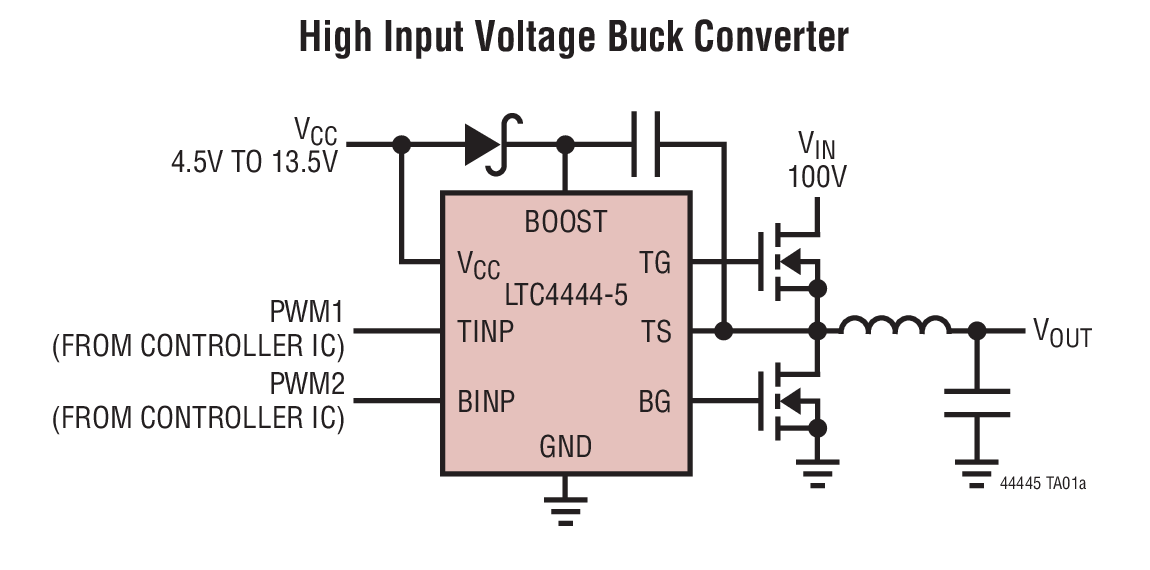

LTC4444-5 - 典型应用图例：

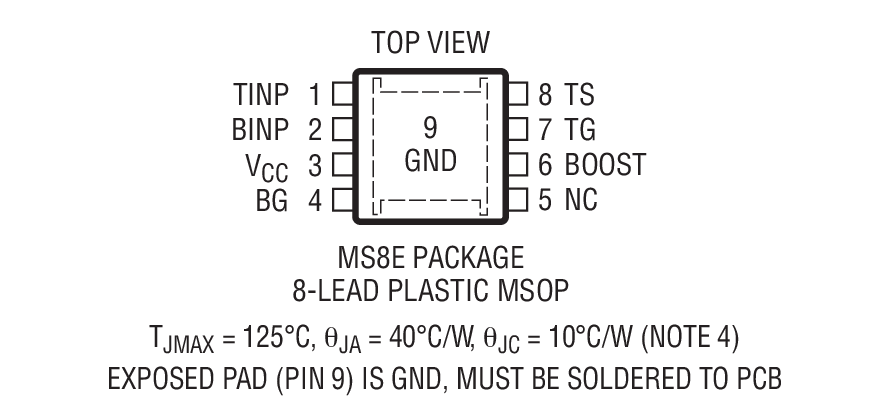

LTC4444-5 - 封装图解：

LINEAR凌力尔特芯片：

LTC4444-5 - LTC4444-5是高电压同步 N 沟道 MOSFET 驱动器

LTC4444-5是LINEAR凌力尔特公司的一款高压侧开关和 MOSFET 驱动器产品，LTC4444-5是LTC4444-5是高电压同步 N 沟道 MOSFET 驱动器，本站介绍了LTC4444-5的封装应用图解、特点和优点、功能等，并给出了与LTC4444-5相关的LINEAR元器件型号供参考。

LTC4444-5 - LTC4444-5是高电压同步 N 沟道 MOSFET 驱动器 - 高压侧开关和 MOSFET 驱动器 - 航天和严酷环境 - 凌力尔特

LTC4444-5 - 高电压同步 N 沟道 MOSFET 驱动器

LTC4444-5 - 高电压同步 N 沟道 MOSFET 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC4444-5 是一款高频高电压栅极驱动器，可利用一个同步 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。

LTC4444-5 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

LTC4444-5 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444-5 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。

如需了解该产品系列的相似驱动器，请查阅下表。

参数

LTC4444-5

LTC4446

LTC4444

贯通保护功能

有

无

有

绝对最大 TS

100V

MOSFET 栅极
驱动电压

4.5V 至 13.5V

7.2V 至 13.5V

VCC UV+

6.6V

VCC UV－

3.5V

6.15V

特点

自举电源电压至 114V

宽 VCC 电压：4.5V 至 13.5V

自适应贯通保护功能

1.4A 峰值顶端栅极上拉电流

1.75A 峰值底端栅极上拉电流

1.5Ω 顶端栅极驱动器下拉电阻

0.75Ω 底端栅极驱动器下拉电阻

5ns 顶端栅极下降时间驱动 1nF 负载

8ns 顶端栅极上升时间驱动 1nF 负载

3ns 底端栅极下降时间驱动 1nF 负载

6ns 底端栅极上升时间驱动 1nF 负载

可驱动高压侧和低压侧 N 沟道 MOSFET

欠压闭锁功能

耐热增强型 8 引脚 MSOP 封装

应用

分布式电源架构

汽车电源

高密度电源模块

电信系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4444EMS8E-5#PBF	MS-8	E	$2.42	$1.69
LTC4444EMS8E-5#TRPBF	MS-8	E		$1.75
LTC4444HMS8E-5#PBF	MS-8	H	$2.86	$2.00
LTC4444HMS8E-5#TRPBF	MS-8	H		$2.06
LTC4444IMS8E-5#PBF	MS-8	I	$2.59	$1.81
LTC4444IMS8E-5#TRPBF	MS-8	I		$1.87
LTC4444MPMS8E-5	MS-8	MP	$4.11	$2.88
LTC4444MPMS8E-5#PBF	MS-8	MP	$4.11	$2.88
LTC4444MPMS8E-5#TR	MS-8	MP		$2.94
LTC4444MPMS8E-5#TRPBF	MS-8	MP		$2.94
