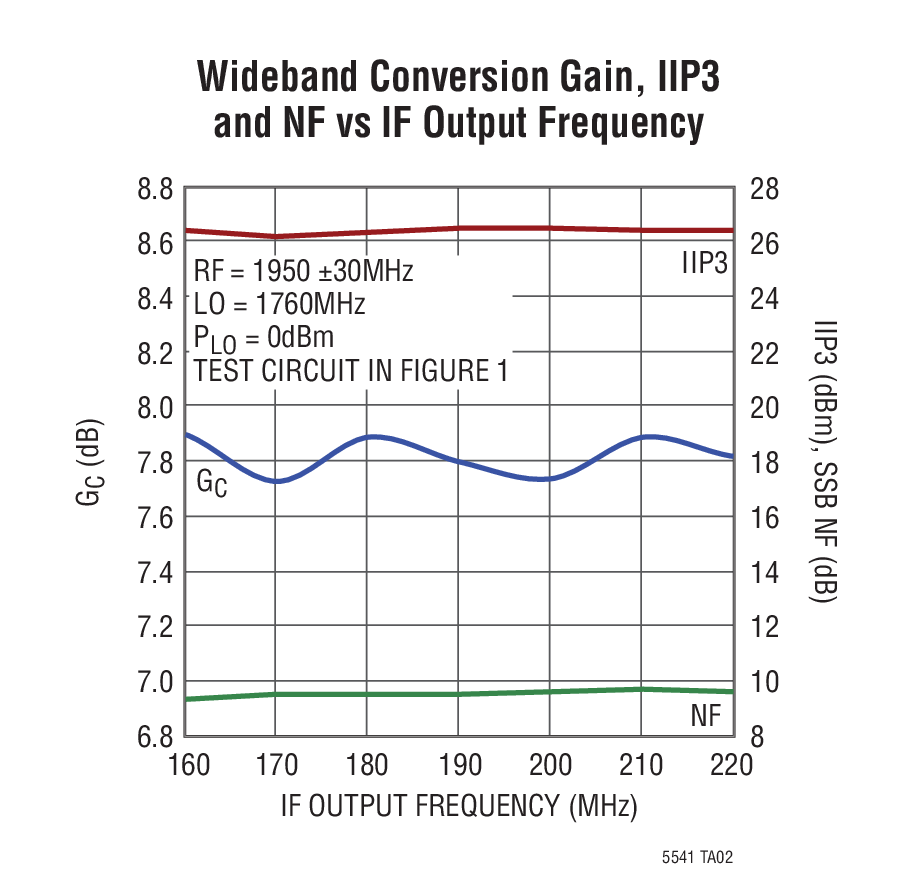

LTC5541 - 典型应用图例:
LTC5541典型应用图例一
LTC5541典型应用图例二

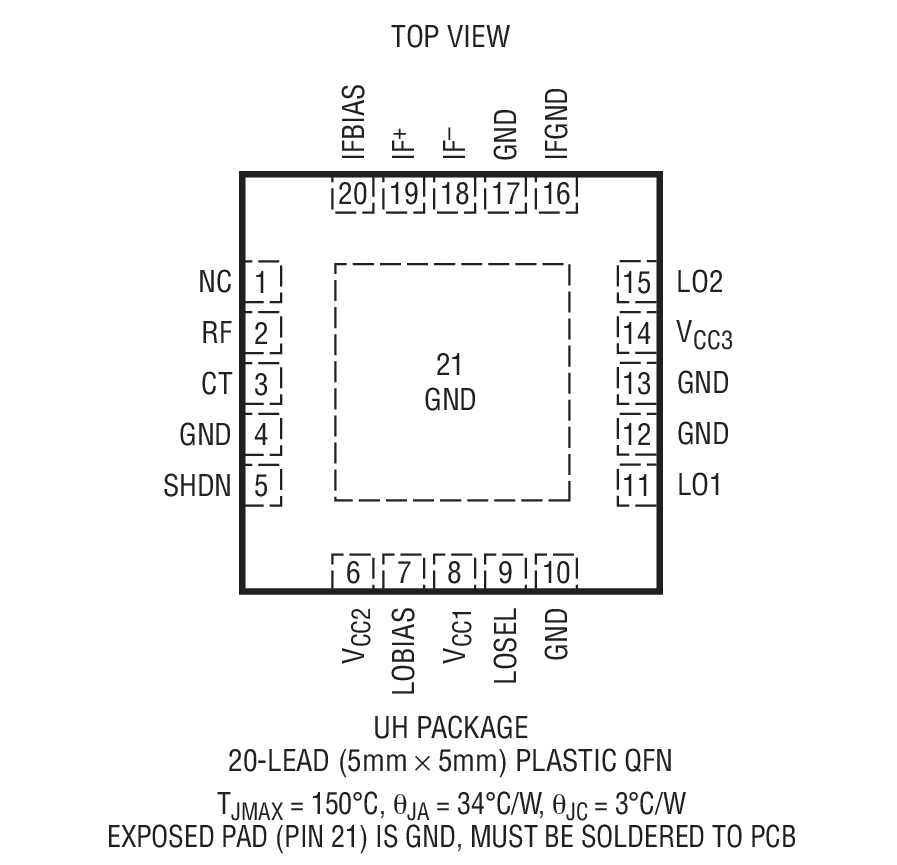

LTC5541 - 封装图解:
LTC5541封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC5541介绍
LTC5541 - LTC5541是1.3GHz 至 2.3GHz、高动态范围、下变频混频器

LTC5541是Linear公司的一款下变频混频器产品,LTC5541是1.3GHz 至 2.3GHz、高动态范围、下变频混频器,本站介绍了LTC5541的封装应用图解、特点和优点、功能等,并给出了与LTC5541相关的凌力尔特元器件型号供参考。

LTC5541 - 1.3GHz 至 2.3GHz、高动态范围、下变频混频器

LTC5541 - 1.3GHz 至 2.3GHz、高动态范围、下变频混频器 - Linear Technology(凌力尔特)

功能描述

LTC5541 隶属于一个覆盖 700MHz 至 4GHz 频率范围的高动态范围无源下变频混频器系列。LTC5541专为 1.3GHz 至 2.3GHz RF 应用而优化。LO 频率必须位于 1.4GHz 至 2.0GHz 的范围之内,以获得最佳性能。该器件的典型应用是具有一个 1.7GHz 至 2.2GHz RF 输入和低端 LO 的 LTE 或 W-CDMA 接收器。

LTC5541 专为 3.3V 工作电压而设计,然而;IF 放大器可由 5V 电压来供电,旨在实现最高的 P1dB。一个执行快速开关操作的集成 SPDT LO 开关可接受两个有源 LO 信号,同时提供高隔离度。

LTC5541 的高转换增益和高动态范围允许在高选择性接收器设计中使用规格较宽松的 IF 滤波器,并最大限度地缩减了总体解决方案成本、板级空间和系统级偏差。


高动态范围下变频混频器系列

器件型号

RF 范围

LO 范围

LTC5540

600MHz 至 1.3GHz

700MHz 至 1.2GHz

LTC5541

1.3GHz 至 2.3GHz

1.4GHz 至 2.0GHz

LTC5542

1.6GHz 至 2.7GHz

1.7GHz 至 2.5GHz

LTC5543

2.3GHz 至 4GHz

2.4GHz 至 3.6GHz


特点
  • 转换增益:7.8dB (在 1950MHz)
  • IIP3:26.4dBm (在 1950MHz)
  • 噪声指数:9.6dB (在 1950MHz)
  • 可针对 13dBm 输入 P1dB 进行配置
  • 3.3V 电源,630mW 功耗
  • 停机引脚
  • 50Ω 单端 RF 和 LO 输入
  • LO 输入 50Ω 匹配 (停机时)
  • 高隔离度 LO 开关
  • 0dBm LO 驱动电平
  • 高 LO-RF 和 LO-IF 隔离度
  • 小的解决方案外形尺寸
  • 20 引脚 (5mm x 5mm) QFN 封装
  • 应用
  • 无线基础设施接收机 (LTE、W-CDMA、TD-SCDMA、UMTS、GSM1800)
  • 高动态范围下变频混频器应用
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5541IUH#PBF 5x5 QFN-20 I $9.25 $6.50
    LTC5541IUH#TRPBF 5x5 QFN-20 I $6.55
