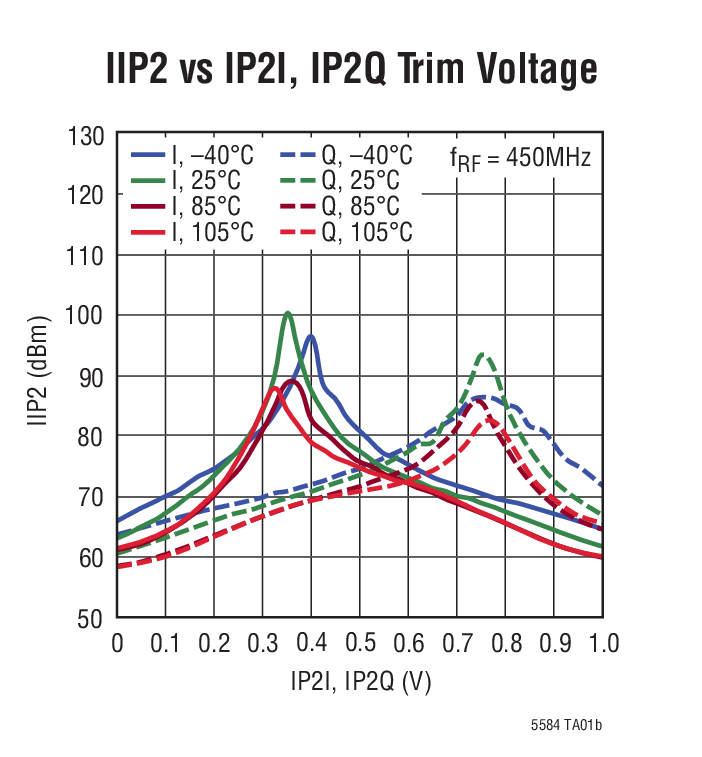

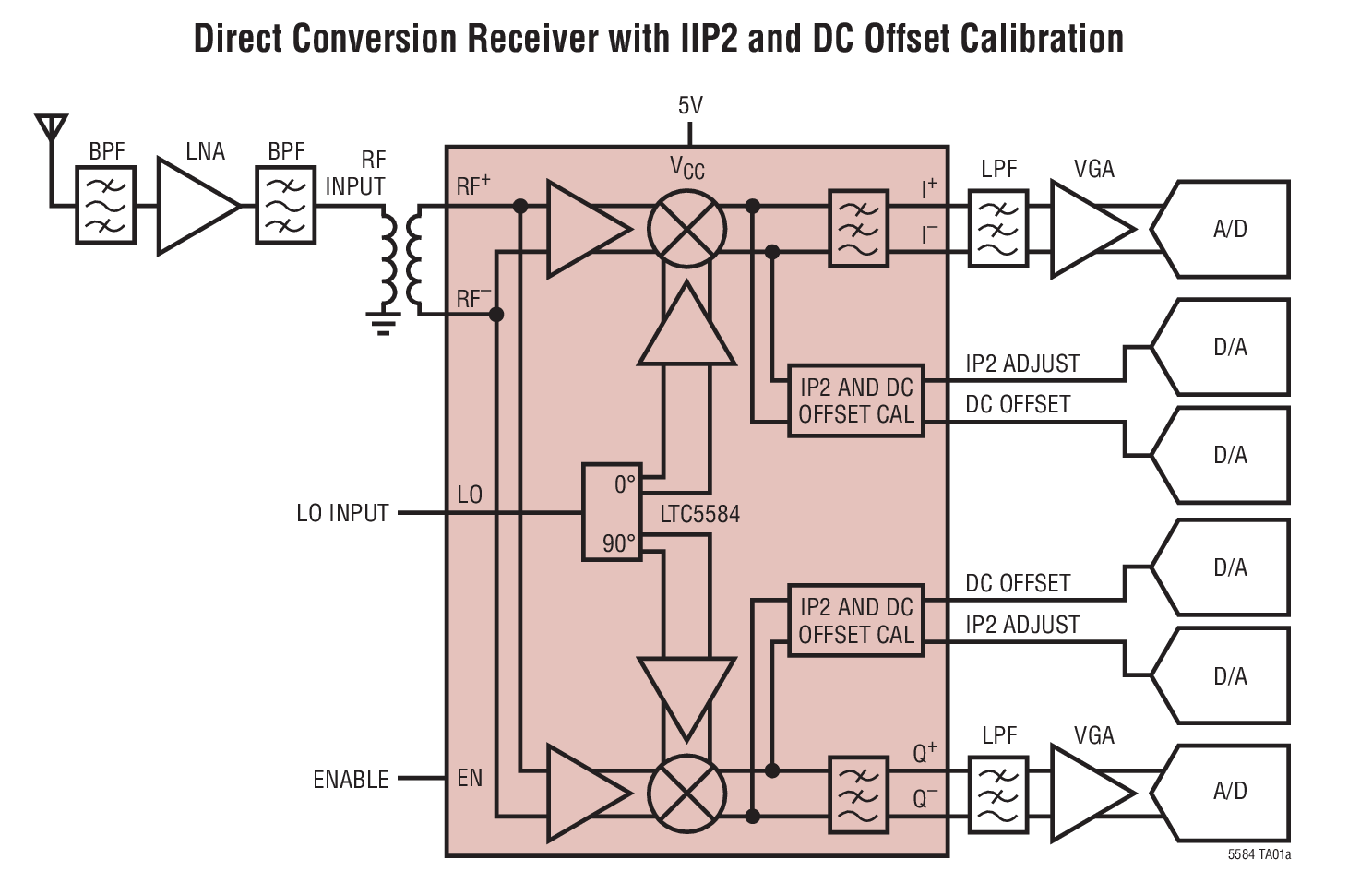

LTC5584 - 典型应用图例：

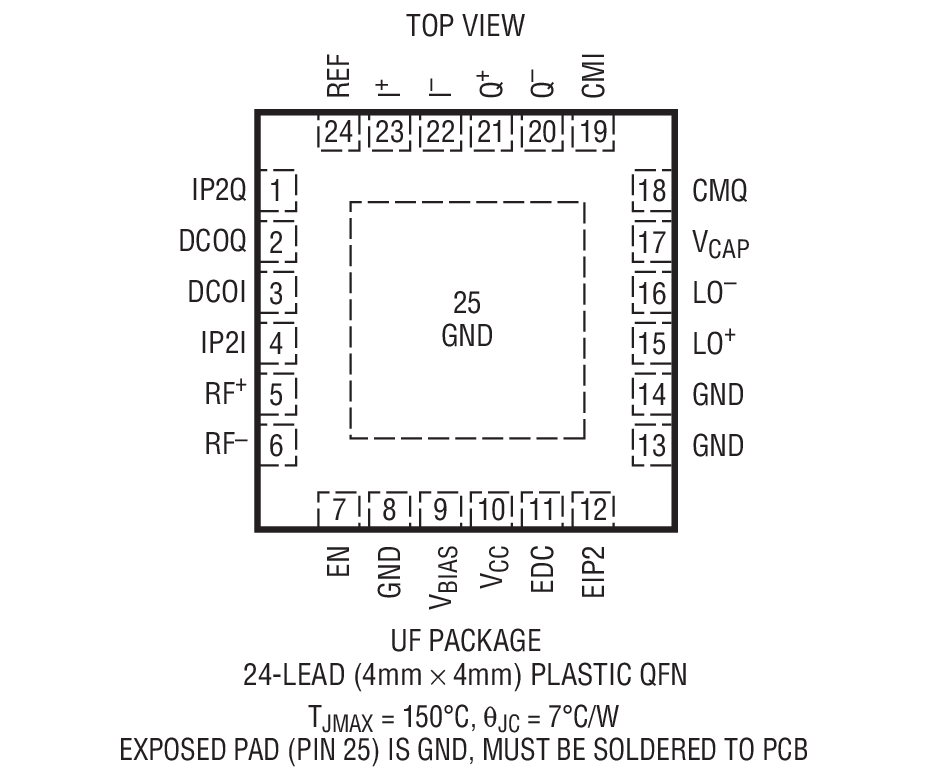

LTC5584 - 封装图解：

LTC5584 - LTC5584是具 IIP2 和 DC 偏移控制功能的 30MHz 至 1.4GHz I/Q 解调器

LTC5584是Linear公司的一款I/Q 解调器产品，LTC5584是具 IIP2 和 DC 偏移控制功能的 30MHz 至 1.4GHz I/Q 解调器，本站介绍了LTC5584的封装应用图解、特点和优点、功能等，并给出了与LTC5584相关的凌力尔特元器件型号供参考。

LTC5584 - 具 IIP2 和 DC 偏移控制功能的 30MHz 至 1.4GHz I/Q 解调器

LTC5584 - 具 IIP2 和 DC 偏移控制功能的 30MHz 至 1.4GHz I/Q 解调器 - Linear Technology（凌力尔特）

功能描述

LTC5584 是一款直接转换正交解调器，专为 30MHz 至 1.4GHz 频率范围内的高线性度接收器应用而优化。该器件也可在 10MHz 至 30MHz 以及 1.4GHz 至 2GHz 的频率范围内使用，而性能则有所降低。它适合于那些将一个 RF 信号直接转换为具 530MHz 或更高带宽的I 和 Q 基带信号的通信接收机。LTC5584 内置平衡 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交移相器。此外，LTC5584 还提供了 4 个用于 IIP2 和 DC 偏移校正的模拟控制电压接口引脚，从而极大地简化了系统校准。

LTC5584 的高线性度可为接收机提供出色的无杂散动态范围。这款直接转换解调器能免除增设中频 (IF) 信号处理的需要以及对应的镜频滤波与 IF 滤波要求。这些 I/Q 输出可直接连接至通道选择滤波器 (LPF) 或基带放大器。

特点

530MHz 或更高的 I/Q 带宽

高 IIP3：31dBm (在 450MHz)，28dBm (在 900MHz)

高 IIP2：70dBm (在 450MHz)，65dBm (在 900MHz)

用户可调 IIP2 至 >80dBm

用户可调整 DC 偏移零点

高输入 P1dB：13.1dBm (在 900MHz)

镜频抑制：45dB (在 900MHz)

噪声指数： 9.9dB (在 450MHz) 10dB (在 900MHz)

转换增益：5.4dB (在 450MHz)5.7dB (在 900MHz)

停机模式
