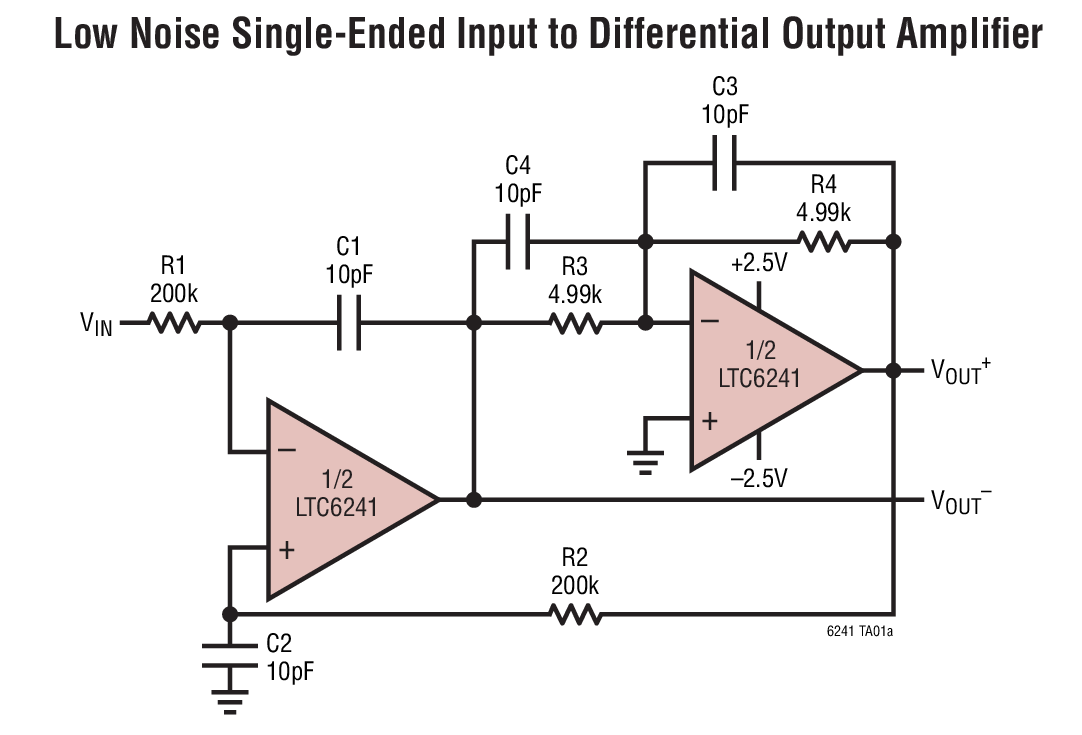

LTC6240典型应用图例一

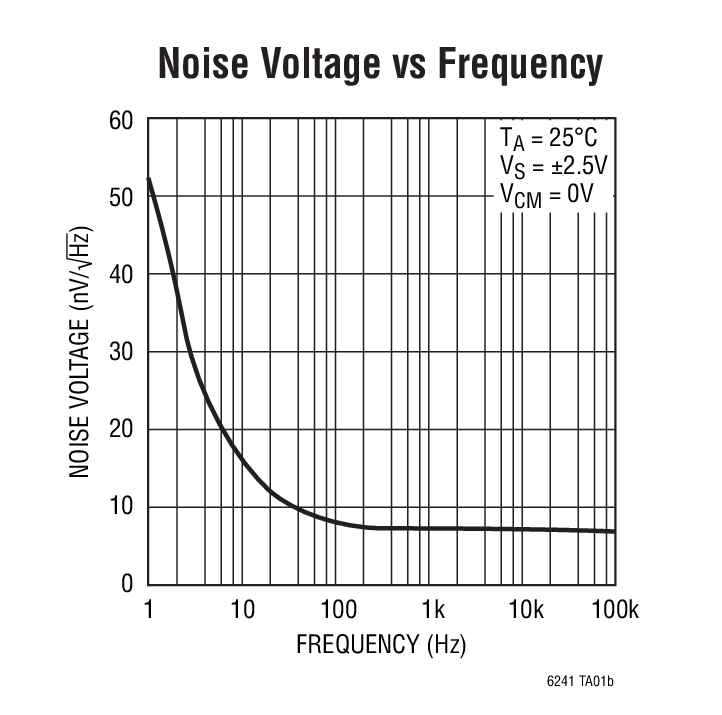

LTC6240典型应用图例二
LTC6240 - 封装图解：

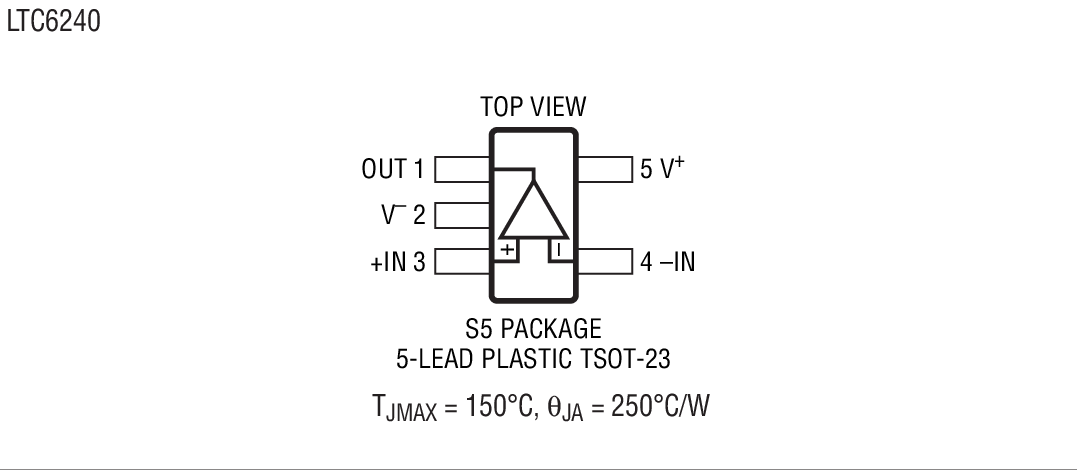

LTC6240封装图解一

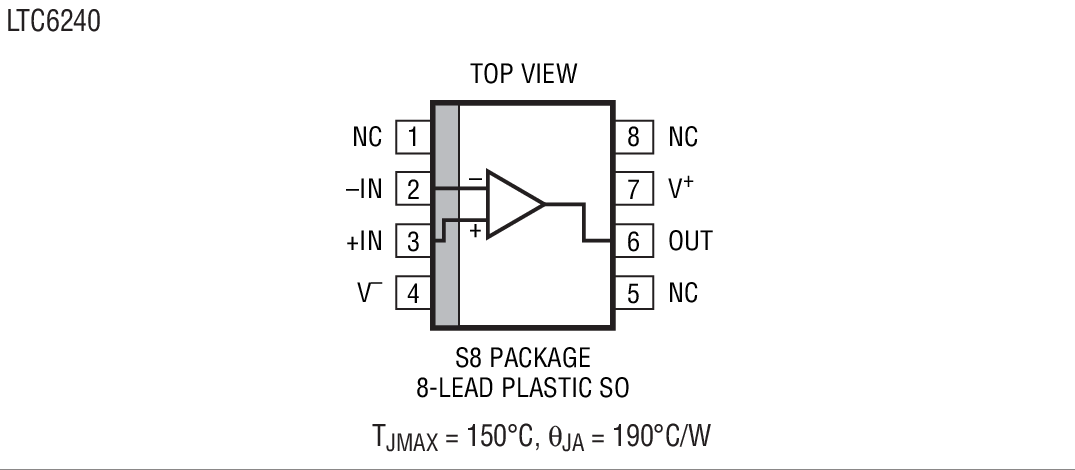

LTC6240封装图解二

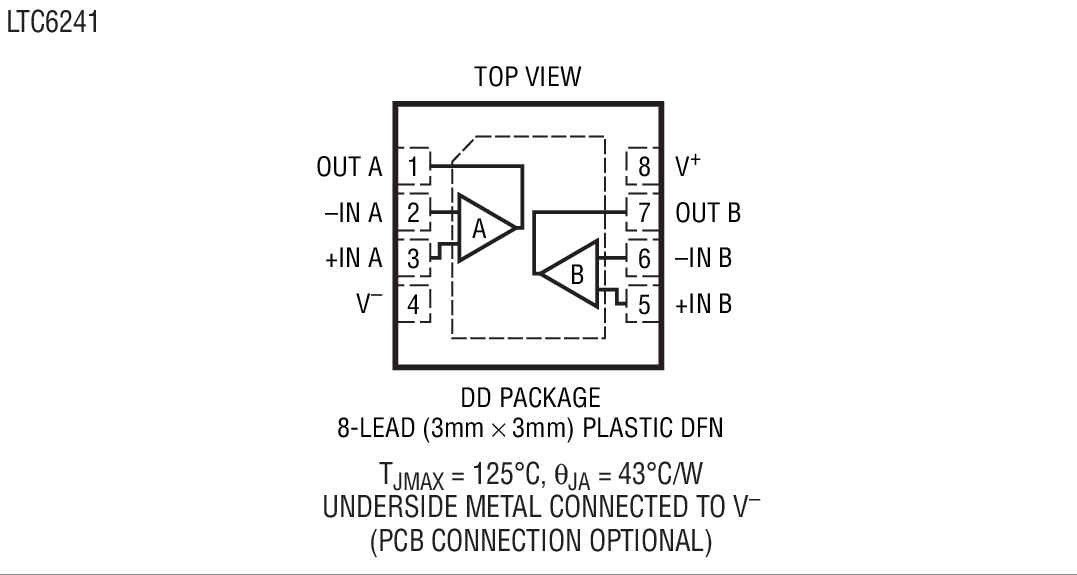

LTC6240封装图解三

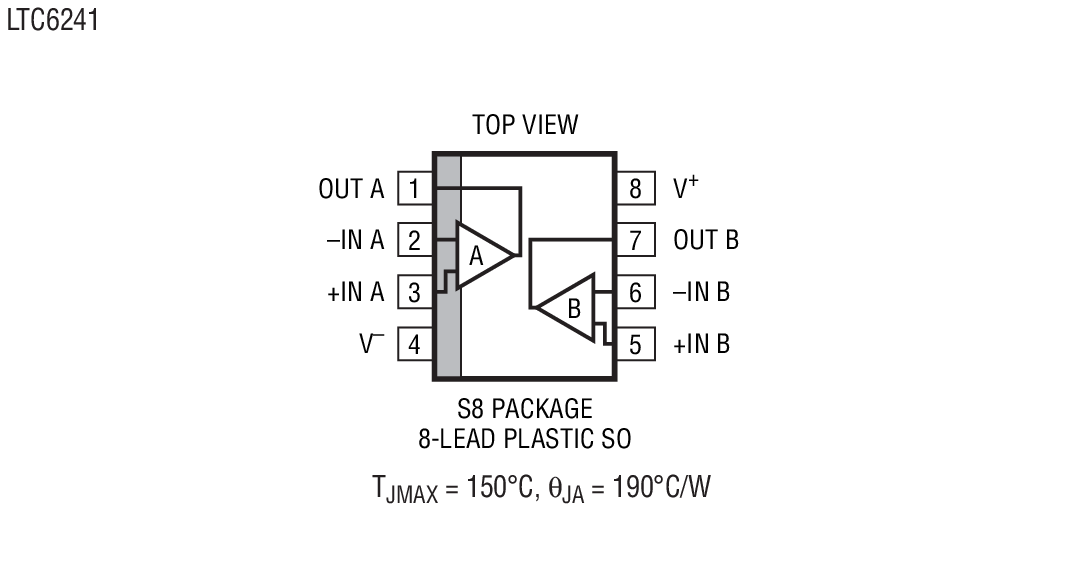

LTC6240封装图解四

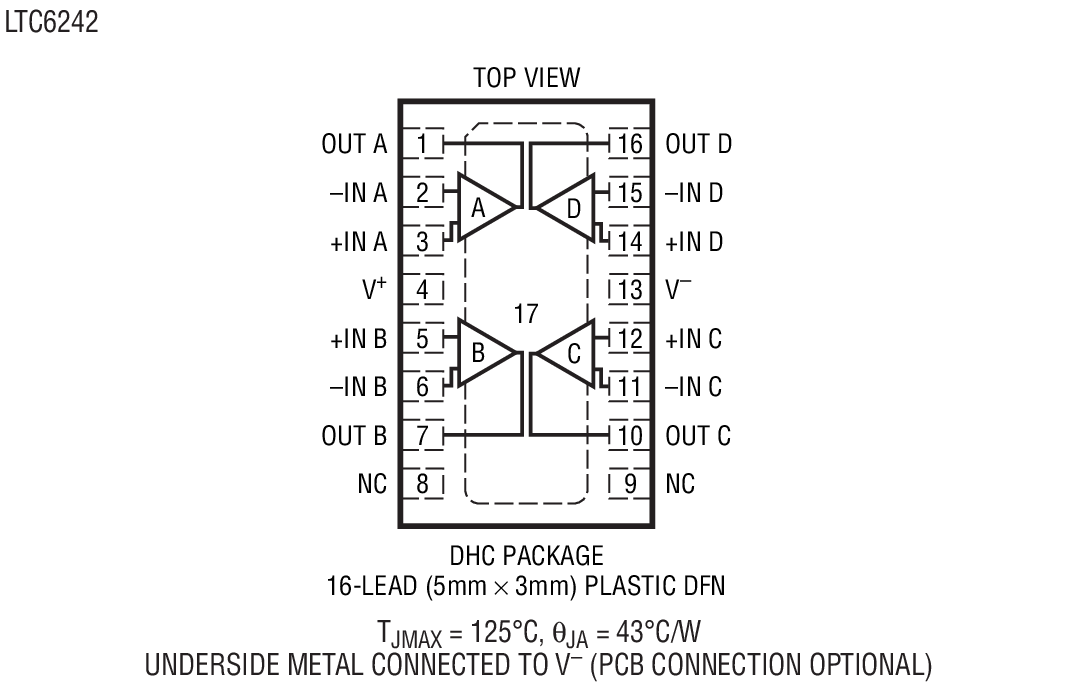

LTC6240封装图解五

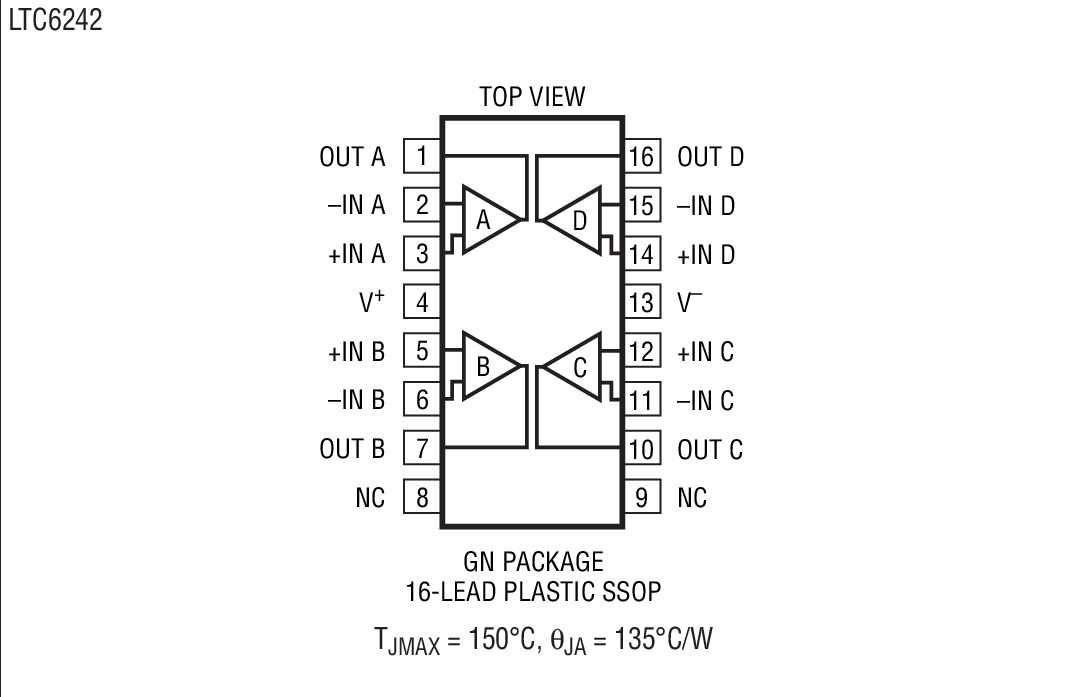

LTC6240封装图解六
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6240介绍

LTC6240 - LTC6240是单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器

LTC6240是LINEAR凌力尔特公司的一款精准放大器产品，LTC6240是LTC6240是单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器，本站介绍了LTC6240的封装应用图解、特点和优点、功能等，并给出了与LTC6240相关的LINEAR元器件型号供参考。

LTC6240 - LTC6240是单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC6240 - 单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器

LTC6240 - 单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC6240 / LTC6241 / LTC6242 是单通道、双通道和四通道低噪声、低失调、轨至轨输出、具稳定单位增益的 CMOS 运算放大器，它们具有 1pA 的输入偏置电流。在单通道器件 LTC6240 上，最大输入偏置电流保证为 1pA。较之传统的 CMOS 运算放大器，仅 550nVP-P 的 0.1Hz 至 10Hz 噪声以及一个仅 125μV 的失调有了显著的改善。此外，噪声保证低于 10nV/√Hz (在 1kHz)。18MHz 的增益带宽、10V/μs 的转换速率、以及宽电源范围和低输入电容，使得这些器件非常适合于快速信号处理放大器。

这些运放具有在任一电源轨的 30mV 以内摆动的输出级，以最大限度地扩展低电源电压应用中的信号动态范围。输入共模范围延伸至负电源。LTC6240 / LTC6241 / LTC6242的技术规格针对 3V 和 5V 电源进行了全面拟订，而 HV 版本则可确保器件在采用 ±5V 电源电压的条件下正常运作。

LTC6240 采用 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LTC6241 采用 8 引脚 SO 封装，而对于紧凑型设计，它可以提供纤巧型双侧引脚细间距无引线 (DFN) 封装。LTC6242 采用 16 引脚 SSOP 封装和5mm x 3mm DFN 封装。

特点
  • 0.1Hz 至 10Hz 噪声：550nVP-P
  • 输入偏置电流： 0.2pA (25°C 时的典型值) 1pA 最大值 (LTC6240)
  • 低失调电压：125μV (最大值)
  • 低失调漂移：2.5μV/°C (最大值)
  • 增益带宽乘积：18MHz
  • 轨至轨输出摆幅
  • 工作电源： 2.8V 至 6V LTC6240 / LTC6241 / LTC6242 2.8V 至 ±5.5V LTC6240HV / LTC6241HV / LTC6242HV
  • 低输入电容
  • H 等级器件温度范围：-40°C 至 125°C
  • 单通道器件 LTC6240 采用 5 引脚扁平 (高度仅 1mm) ThinSOTTM 封装和 8 引脚 SO 封装 (用于 PCB 保护环)
  • 双通道器件 LTC6241 采用 8 引脚 SO 封装和纤巧型 DFN 封装
  • 四通道器件 LTC6242 采用 16 引脚 SSOP 封装和 5mm x 3mm DFN 封装
    • 应用
  • 光电二极管放大器
  • 电荷耦合放大器
  • 低噪声信号处理
  • 医疗仪表
  • 高阻抗换能器放大器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6240CS5#PBF SOT-23 C $1.12
    LTC6240CS5#TRMPBF SOT-23 C $1.12 $0.84
    LTC6240CS5#TRPBF SOT-23 C $0.82
    LTC6240CS8#PBF SO-8 C $1.21 $0.85
    LTC6240CS8#TRPBF SO-8 C $0.85
    LTC6240HS5#PBF SOT-23 H $1.24
    LTC6240HS5#TRMPBF SOT-23 H $1.24 $0.87
    LTC6240HS5#TRPBF SOT-23 H $0.85
    LTC6240HS8#PBF SO-8 H $1.35 $0.95
    LTC6240HS8#TRPBF SO-8 H $0.95
    LTC6240HVCS5#PBF SOT-23 C $2.02
    LTC6240HVCS5#TRMPBF SOT-23 C $2.02 $1.42
    LTC6240HVCS5#TRPBF SOT-23 C $1.40
    LTC6240HVCS8#PBF SO-8 C $2.19 $1.54
    LTC6240HVCS8#TRPBF SO-8 C $1.54
    LTC6240HVHS5#PBF SOT-23 H $2.22
    LTC6240HVHS5#TRMPBF SOT-23 H $2.22 $1.56
    LTC6240HVHS5#TRPBF SOT-23 H $1.54
    LTC6240HVHS8 SO-8 H $2.41 $1.69
    LTC6240HVHS8#PBF SO-8 H $2.41 $1.69
    LTC6240HVHS8#TRPBF SO-8 H $1.69
    LTC6240HVIS5#PBF SOT-23 I $2.22
    LTC6240HVIS5#TRMPBF SOT-23 I $2.22 $1.56
    LTC6240HVIS5#TRPBF SOT-23 I $1.54
    LTC6240HVIS8#PBF SO-8 I $2.41 $1.69
    LTC6240HVIS8#TRPBF SO-8 I $1.69
    LTC6240IS5#PBF SOT-23 I $1.24
    LTC6240IS5#TRMPBF SOT-23 I $1.24 $0.87
    LTC6240IS5#TRPBF SOT-23 I $0.85
    LTC6240IS8#PBF SO-8 I $1.35 $0.95
    LTC6240IS8#TRPBF SO-8 I $0.95
