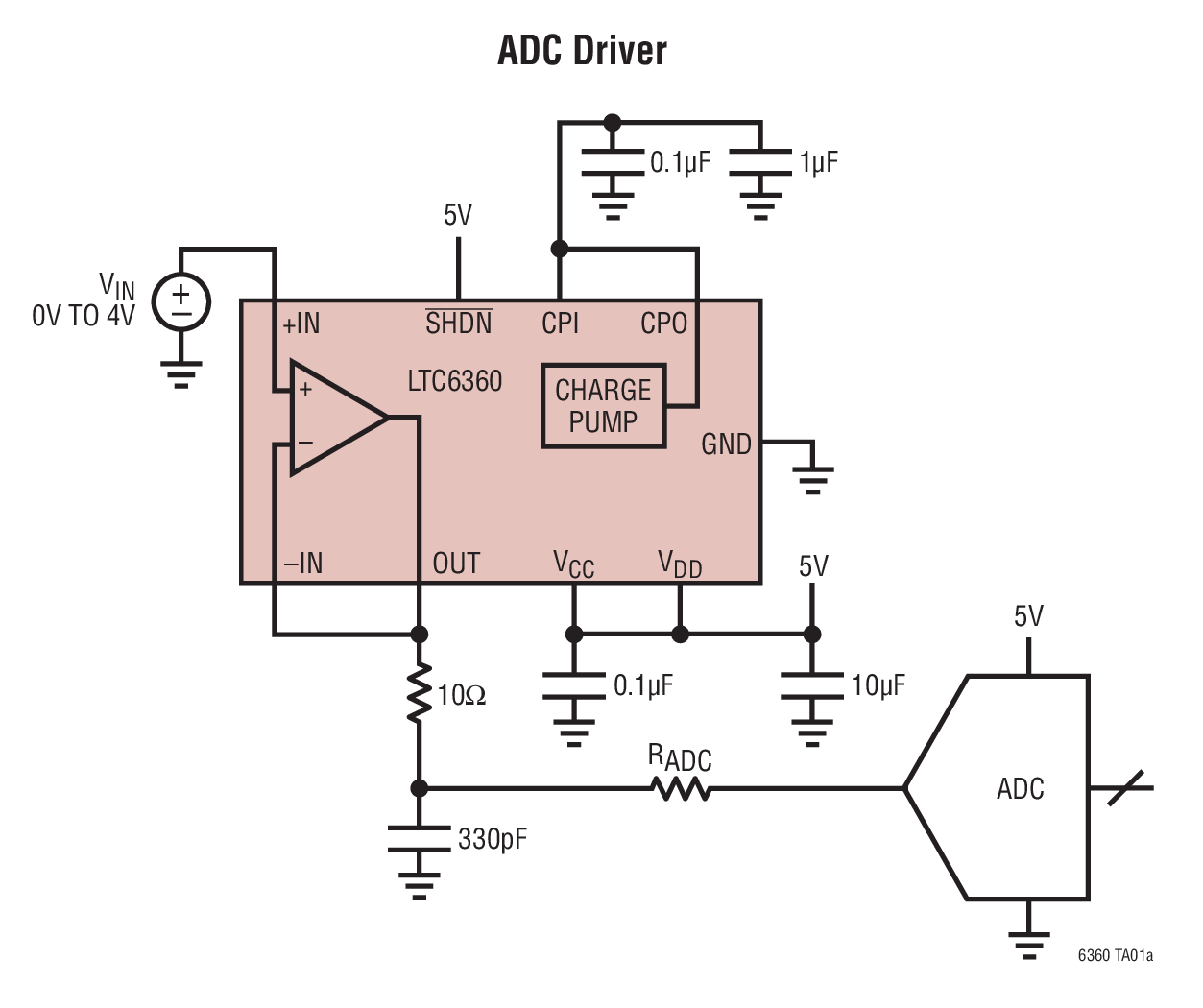

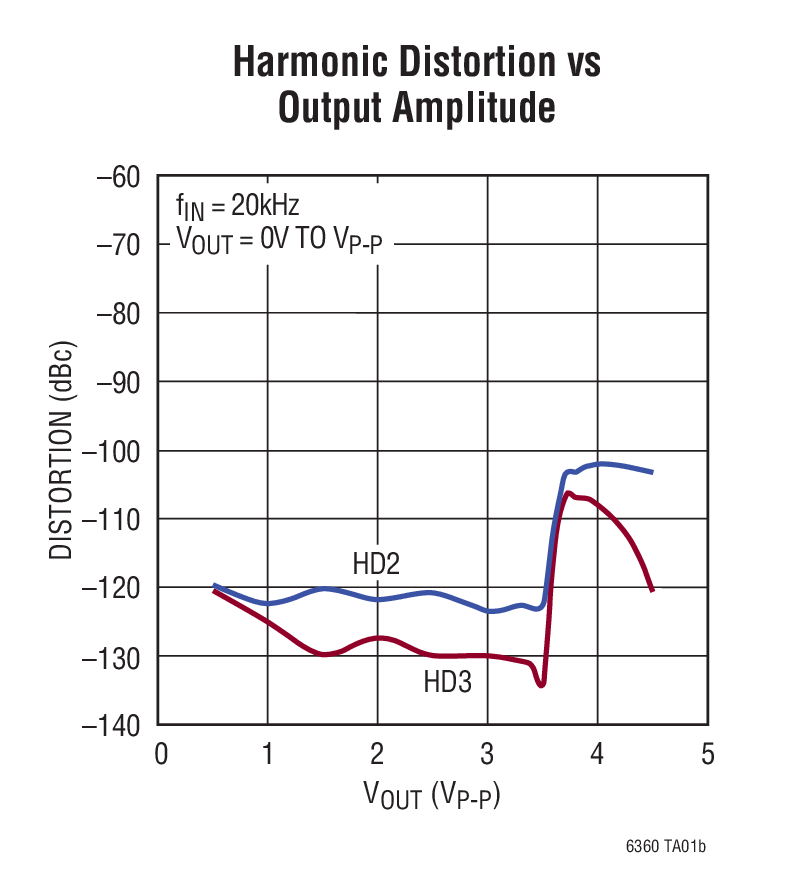

LTC6360 - 典型应用图例：

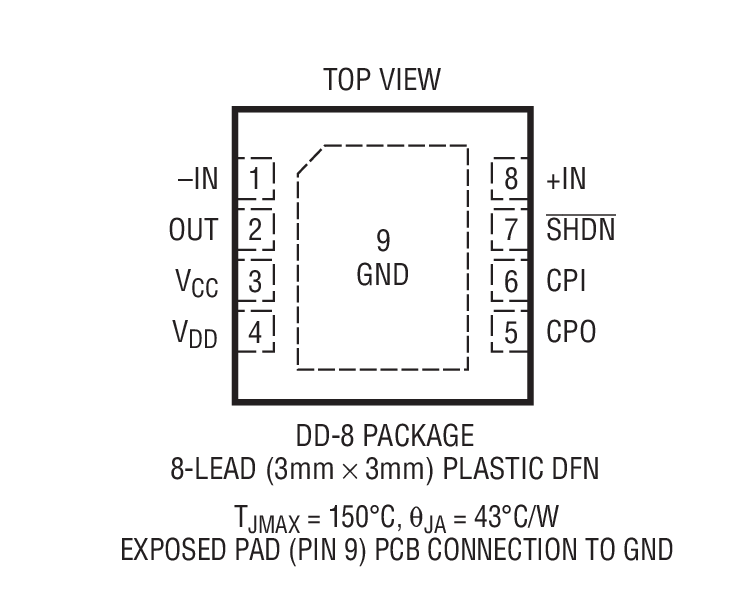

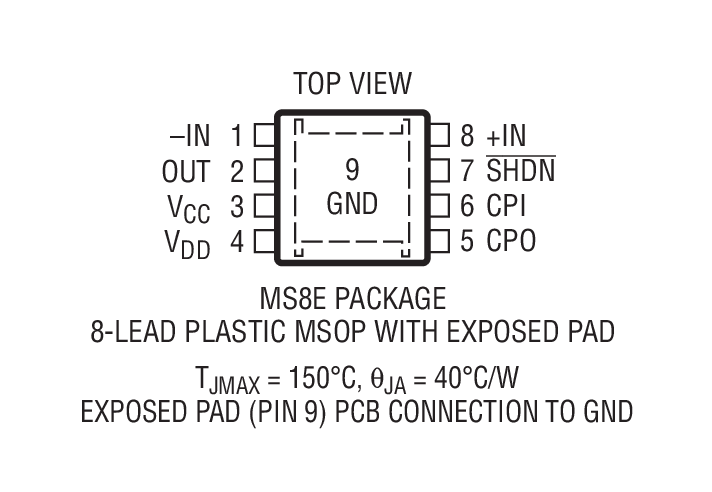

LTC6360 - 封装图解：

LTC6360 - LTC6360是具真正零输出的非常低噪声单端 SAR ADC 驱动器

LTC6360是Linear公司的一款高速放大器产品，LTC6360是具真正零输出的非常低噪声单端 SAR ADC 驱动器，本站介绍了LTC6360的封装应用图解、特点和优点、功能等，并给出了与LTC6360相关的凌力尔特元器件型号供参考。

LTC6360 - 具真正零输出的非常低噪声单端 SAR ADC 驱动器

LTC6360 - 具真正零输出的非常低噪声单端 SAR ADC 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC6360 是一款非常低噪声、高精准度、高速放大器，适合驱动逐次逼近寄存器 (SAR) ADC。LTC6300 具有 2.3nV/√Hz 的总输出噪声以及在 150ns 稳定至 16 位分辨率水平 (AV = 1)。

虽然采用单 5V 电源供电，但放大器输出能摆动至 0V 并保持高线性度。这是通过内置一个非常低噪声片内充电泵得以实现的，该充电泵可产生一个用于给放大器的输出级施加偏置的负电压，从而增加了可容许的负电压摆幅。

LTC6360 采用具有裸露衬垫的紧凑型 3mm x 3mm、8 引脚 DFN 封装和8 引脚 MSOP 封装，并可在 -40℃ 至 125℃ 的温度范围内工作。

特点

采用单电源时输出可摆动至真正的零

2.3nV/√Hz 噪声密度

快速稳定时间：150ns、16 位、4A 阶跃

110dB SNR (在 3MHz 带宽)

低失真，HD2 = -103dBc 和 HD3 = -109dBc (对于 4VP-P 输出和 40kHz 频率)

低失调电压：250μV (最大值)

低功率停机模式：350μA (最大值)

3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装

应用

16 位和 18 位 SAR ADC 驱动器

高速缓冲器放大器

低噪声信号处理

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6360CDD#PBF	3x3 DFN-8	C	$3.07	$2.19
LTC6360CDD#TRPBF	3x3 DFN-8	C		$2.24
LTC6360CMS8E#PBF	MS-8	C	$3.07	$2.24
LTC6360CMS8E#TRPBF	MS-8	C		$2.19
LTC6360HDD#PBF	3x3 DFN-8	H	$3.85	$2.80
LTC6360HDD#TRPBF	3x3 DFN-8	H	$3.85	$2.75
LTC6360HMS8E#PBF	MS-8	H	$3.85	$2.75
LTC6360HMS8E#TRPBF	MS-8	H		$2.80
LTC6360IDD#PBF	3x3 DFN-8	I	$3.42	$2.44
LTC6360IDD#TRPBF	3x3 DFN-8	I		$2.49
LTC6360IMS8E#PBF	MS-8	I	$3.42	$2.44
LTC6360IMS8E#TRPBF	MS-8	I		$2.49
