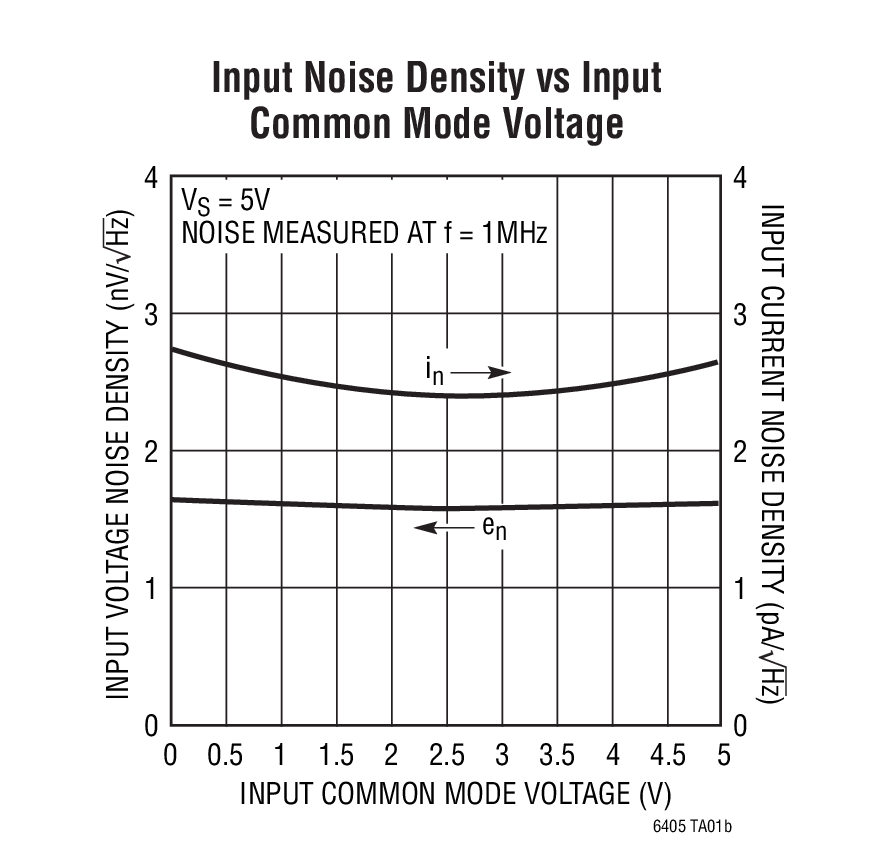

LTC6405典型应用图例二
LTC6405 - 封装图解：

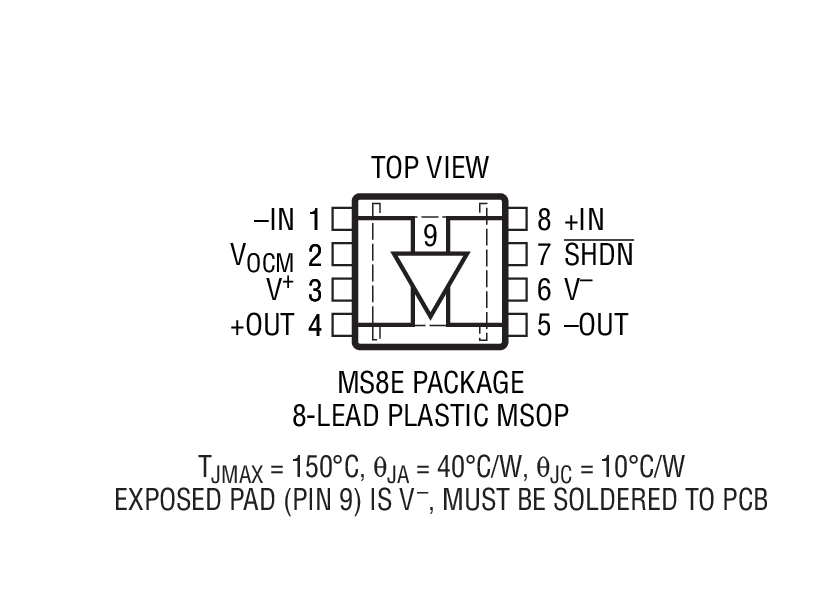

LTC6405封装图解一

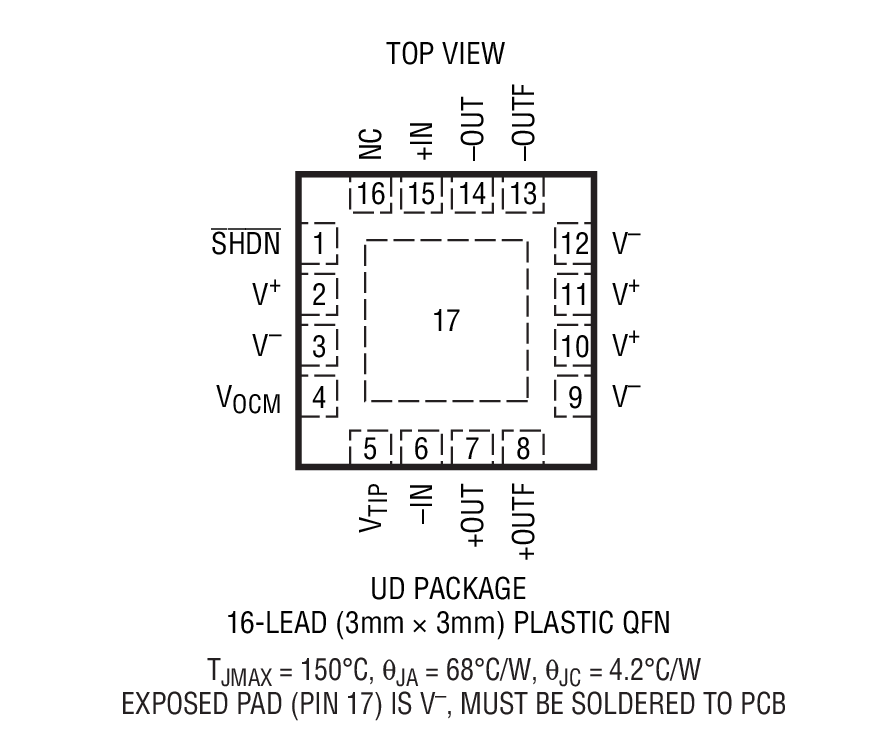

LTC6405封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6405介绍

LTC6405 - LTC6405是2.7GHz、5V、低噪声、轨至轨输入差分放大器 / 驱动器

LTC6405是LINEAR凌力尔特公司的一款IF 放大器 / ADC 驱动器产品，LTC6405是LTC6405是2.7GHz、5V、低噪声、轨至轨输入差分放大器 / 驱动器，本站介绍了LTC6405的封装应用图解、特点和优点、功能等，并给出了与LTC6405相关的LINEAR元器件型号供参考。

LTC6405 - LTC6405是2.7GHz、5V、低噪声、轨至轨输入差分放大器 / 驱动器 - IF 放大器 / ADC 驱动器 - RF和无线 - 凌力尔特

LTC6405 - 2.7GHz、5V、低噪声、轨至轨输入差分放大器 / 驱动器

LTC6405 - 2.7GHz、5V、低噪声、轨至轨输入差分放大器 / 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC6405 是一款非常低噪声、低失真、全差分输入 / 输出放大器，专为 5V、单电源操作而优化。LTC6405 的输入共模范围为轨至轨，而输出共模电压则可通过在 VOCM 引脚上施加一个电压进行独立调节。这使得 LTC6405 非常适合于对具有一个宽共模范围的信号进行电平移位，以驱动 12 位至 16 位单电源、差分输入 ADC。

对于 50MHz 的输入信号，一个 2.7GHz 的增益-带宽乘积将产生 65dB 的线性度。LTC6405 具有单位增益稳定性，而且闭环带宽从 DC 延伸至 800MHz。输出电压摆幅从接近地的电位延伸至 4V，以便与众多的 ADC 转换器输入要求兼容。LTC6405 的吸收电流仅为 18mA，并具有一种硬件停机功能，该功能可把电流消耗降低至 400μA。

LTC6405 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装和 8 引脚 MSOP 封装，且工作温度范围为 -40℃ 至 85℃。

特点
  • 低噪声：1.6nV/√Hz RTI
  • 低功率：18mA (在 5V)
  • 低失真 (HD2 / HD3)： -82dBc / -65dBc (在 50MHz，2VP-P) -97dBc / -91dBc (在 25MHz，2VP-P)
  • 轨至轨差分输入
  • 4.5V 至 5.25V 电源电压范围
  • 全差分输入和输出
  • 可调输出共模电压
  • 800MHz -3dB 带宽 (AV = 1)
  • 增益-带宽乘积：2.7GHz
  • 低功率停机模式
  • 采用 8 引脚 MSOP 和 16 引脚 3mm x 3mm x 0.75mm QFN 封装
    • 应用
  • 差分输入 ADC 驱动器
  • 单端至差分转换
  • 对参考于地电位的信号进行电平移位
  • 对参考于 VCC 的信号进行电平移位
  • 高线性度直接转换接收器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6405CMS8E MS-8 C $4.98 $3.44
    LTC6405CMS8E#PBF MS-8 C $4.98 $3.44
    LTC6405CMS8E#TR MS-8 C $3.50
    LTC6405CMS8E#TRPBF MS-8 C $3.50
    LTC6405CUD 3x3 QFN-16 C $4.98 $3.44
    LTC6405CUD#PBF 3x3 QFN-16 C $4.98 $3.44
    LTC6405CUD#TR 3x3 QFN-16 C $3.50
    LTC6405CUD#TRPBF 3x3 QFN-16 C $3.50
    LTC6405IMS8E MS-8 I $5.48 $3.79
    LTC6405IMS8E#PBF MS-8 I $5.48 $3.79
    LTC6405IMS8E#TR MS-8 I $3.85
    LTC6405IMS8E#TRPBF MS-8 I $3.85
    LTC6405IUD 3x3 QFN-16 I $5.48 $3.79
    LTC6405IUD#PBF 3x3 QFN-16 I $5.48 $3.79
    LTC6405IUD#TR 3x3 QFN-16 I $3.85
    LTC6405IUD#TRPBF 3x3 QFN-16 I $3.85
