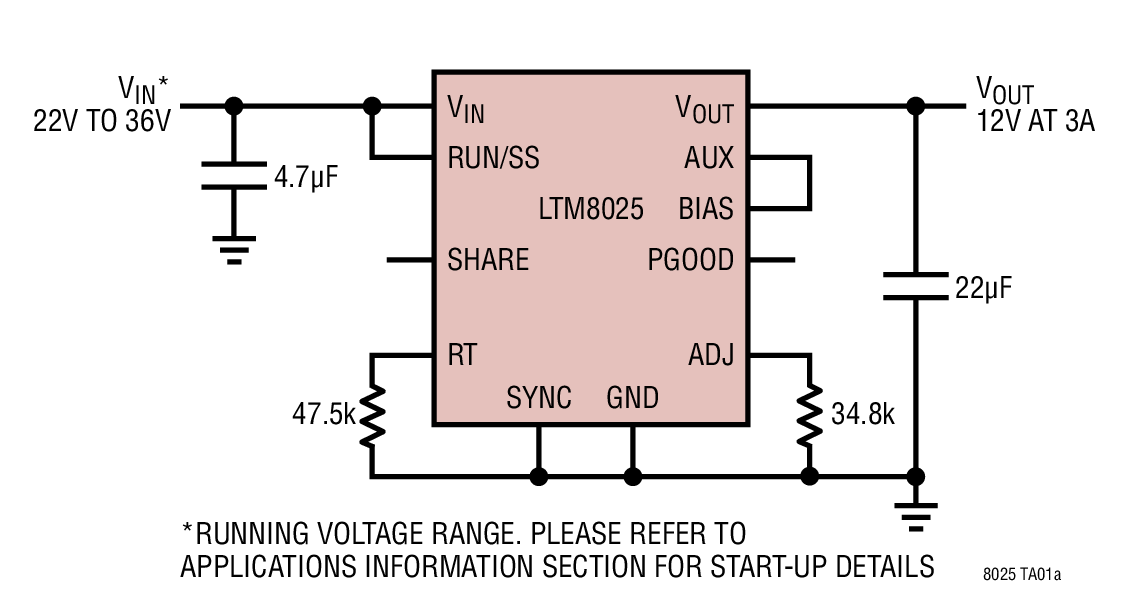

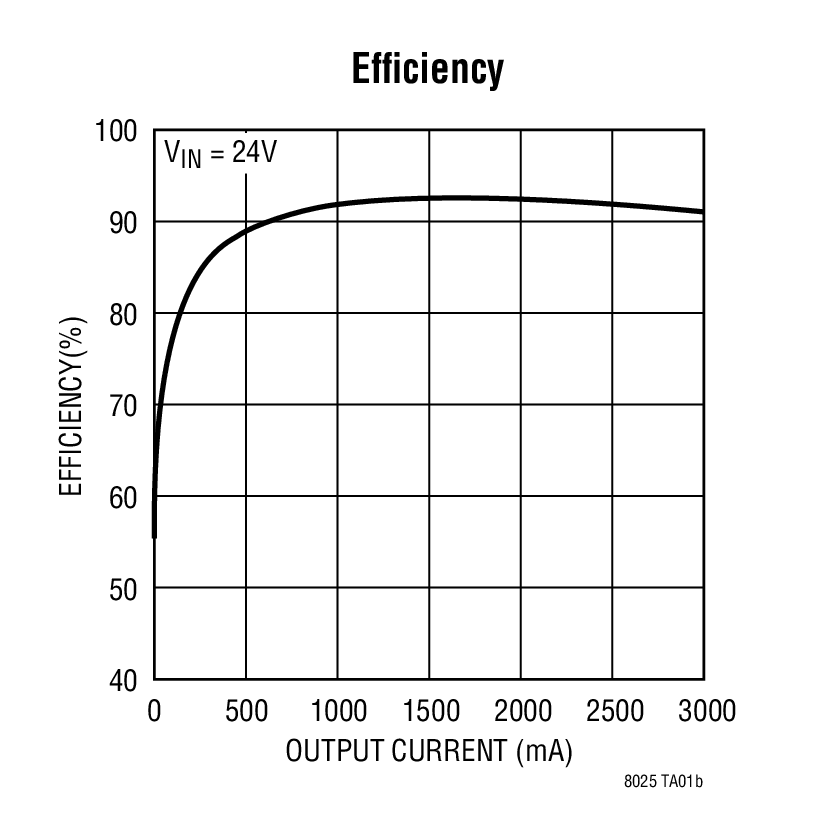

LTM8025 - 典型应用图例：

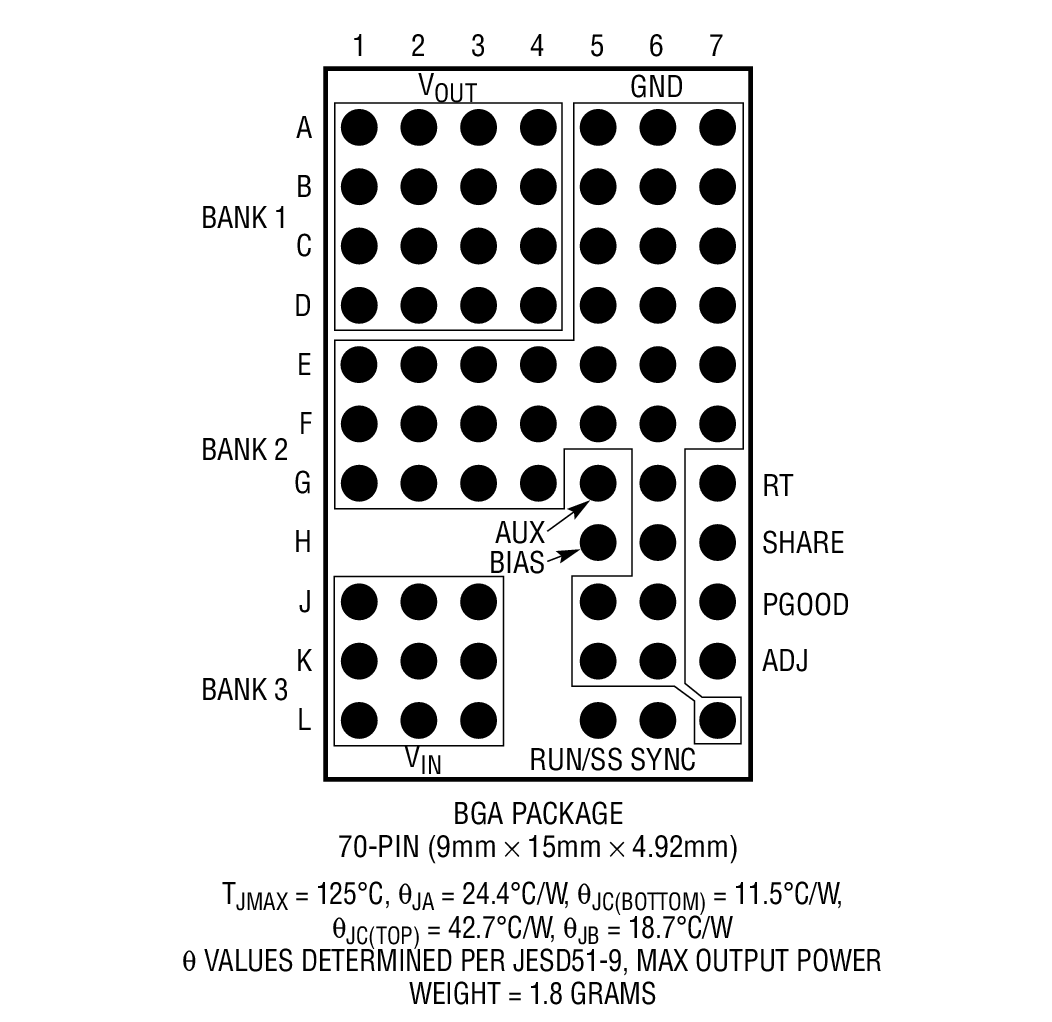

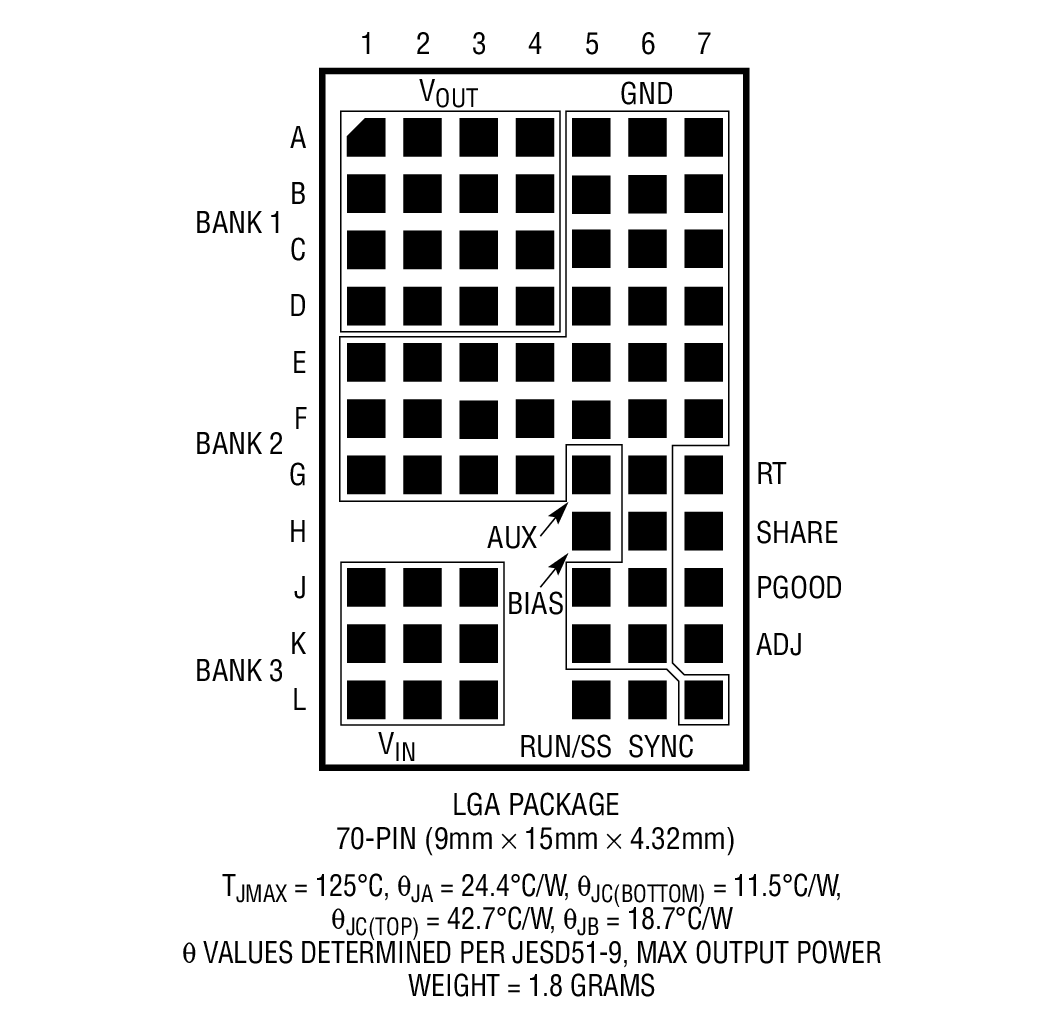

LTM8025 - 封装图解：

LTM8025 - LTM8025是36V、3A 降压型 μModule 转换器

LTM8025是Linear公司的一款μModule 降压型稳压器产品，LTM8025是36V、3A 降压型 μModule 转换器，本站介绍了LTM8025的封装应用图解、特点和优点、功能等，并给出了与LTM8025相关的凌力尔特元器件型号供参考。

LTM8025 - 36V、3A 降压型 μModule 转换器

LTM8025 - 36V、3A 降压型 μModule 转换器 - Linear Technology（凌力尔特）

功能描述

LTM8025 是一款 36VIN、3A 降压型 μModule (微型模块) 转换器。封装中内置了开关控制器、功率开关、电感器以及所有的支持元件。LTM8025 可一个在 3.6V 至 36V 的输入电压范围内运作，支持一个 0.8V 至 24V 的输出电压范围和一个 200kHz 至 2.4MHz 的开关频率范围 (各由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。

LTM8025 采用耐热性能增强型的紧凑 (9mm x 15mm) 以及扁平模压焊盘网格阵列 (LGA) 和树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8025具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

特点

完整的降压型开关模式电源

宽输入电压范围：3.6V 至 36V

高达 3A 的输出电流

可通过并联来增加输出电流

0.8V 至 24V 输出电压范围

可选开关频率：200kHz 至 2.4MHz

电流模式控制

符合 SnPb 或 RoHS 标准的涂层

可编程软起动

9mm x 15mm x 4.32mm LGA 和 9mm x 15mm x 4.92mm BGA 封装

应用

汽车电池调节

便携式产品电源

分布式电源调节

工业电源

墙上变压器调节

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM8025EV#PBF	15mm × 9mm × 4.32mm LGA	E	$12.79	$8.95
LTM8025EY#PBF	15mm x 9mm x 4.92mm BGA	E	$13.80	$9.66
LTM8025IV#PBF	15mm × 9mm × 4.32mm LGA	I	$14.07	$9.85
LTM8025IY	15mm x 9mm x 4.92mm BGA	I	$23.10	$16.16
LTM8025IY#PBF	15mm x 9mm x 4.92mm BGA	I	$15.09	$10.56
LTM8025MPV#PBF	15mm × 9mm × 4.32mm LGA	MP	$24.22	$16.95
LTM8025MPY	15mm x 9mm x 4.92mm BGA	MP	$33.23	$23.26
LTM8025MPY#PBF	15mm x 9mm x 4.92mm BGA	MP	$25.23	$17.66
