    当前位置：Linear公司 > > 凌力尔特芯片 >> LT1785
    LT1785技术文档下载：
    LT1785技术文档产品手册下载
    LT1785 - 典型应用图例：

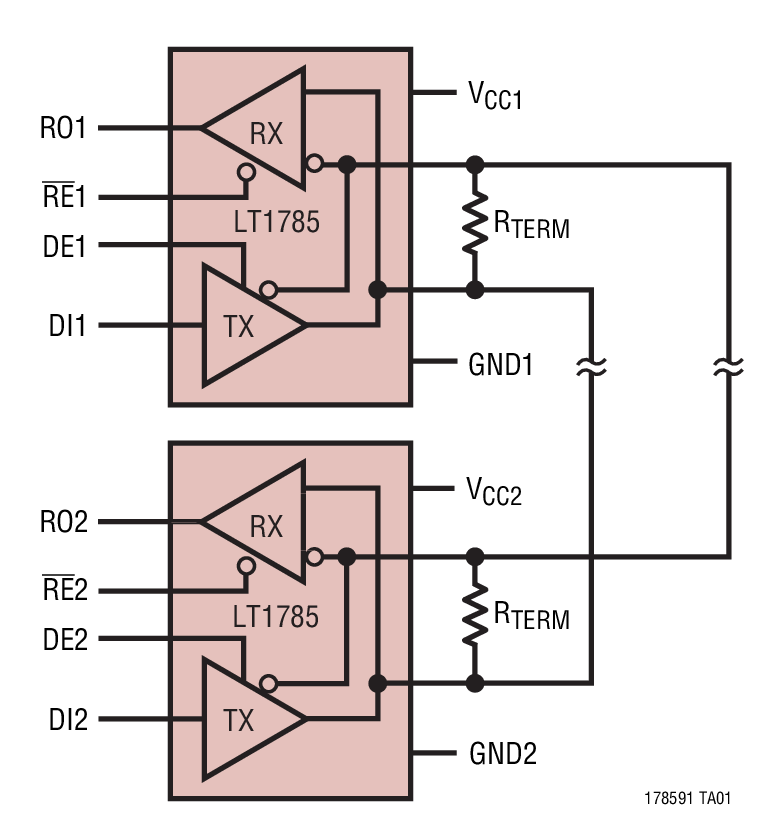

    LT1785典型应用图例一

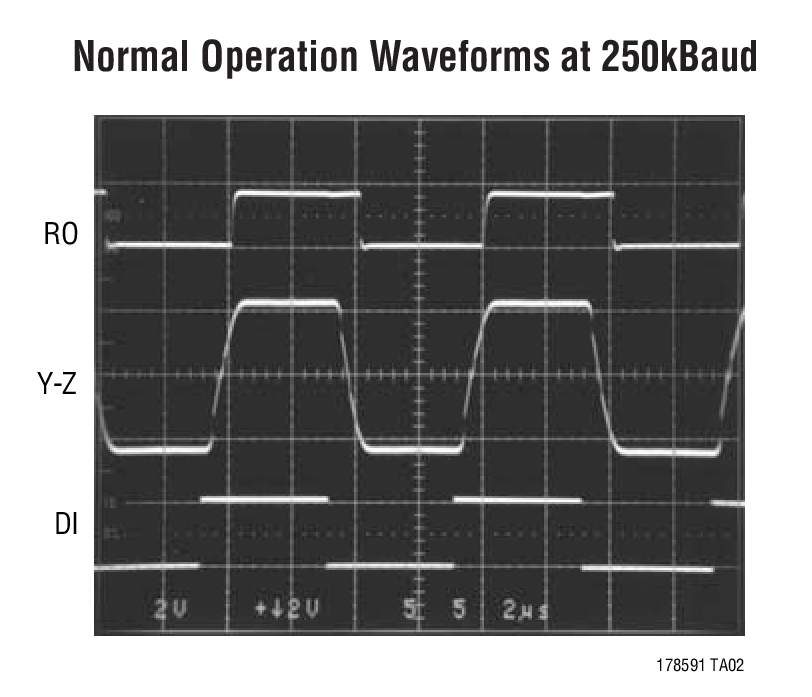

    LT1785典型应用图例二
    LT1785 - 封装图解：

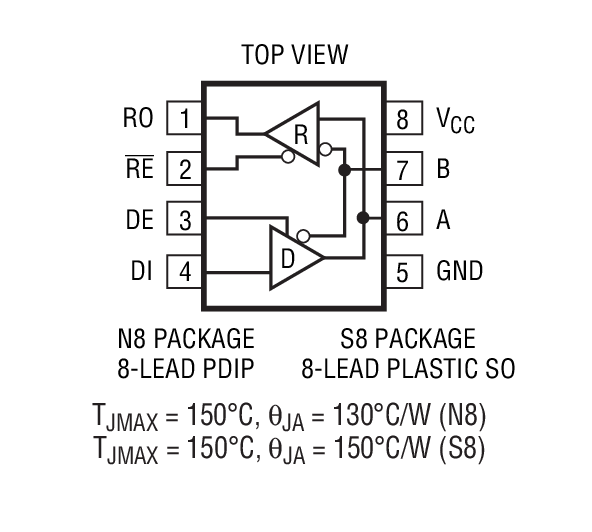

    LT1785封装图解一

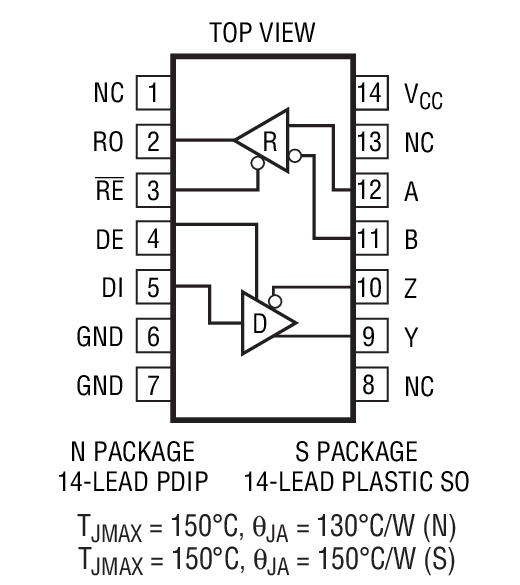

    LT1785封装图解二
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LT1785介绍
    LT1785 - LT1785是具故障保护功能的 60V RS485/RS422 收发器

    LT1785是Linear公司的一款RS485 / RS422 收发器产品，LT1785是具故障保护功能的 60V RS485/RS422 收发器，本站介绍了LT1785的封装应用图解、特点和优点、功能等，并给出了与LT1785相关的凌力尔特元器件型号供参考。

    LT1785 - 具故障保护功能的 60V RS485/RS422 收发器

    LT1785 - 具故障保护功能的 60V RS485/RS422 收发器 - Linear Technology（凌力尔特）

    功能描述

    LT1785 / LT1791 是面向 RS485 和 RS422 应用的半双工和全双工差分总线收发器，这些器件具有针对数据传输线路上过压故障的片内保护电路。接收器输入和驱动器输出引脚能够承受高达 ±60V (相对于地电位) 的电压故障，而不会损坏器件。故障有可能在收发器处于运行、停机或断电状态时发生。

    在由多达 128 个节点组成的网络上可支持 250kbaud 数据速率。驱动器输出端上的受控转换速率用于控制EMI辐射，并改善不当终接线路上的数据传输完整性。驱动器的规格要求其必须能够在采用廉价电缆 (具有低至 72Ω 的特征阻抗) 的情况下正常运作。

    LT1785A / LT1791A 器件具有“故障保险”接收器输入，旨在保证接收器输出对于短路、开路或待用数据线路为高电平状态。内置 ESD 保护电路免除了增设外部保护器件的需要。

    LT1785 / LT1785A 采用 8 引脚 DIP 和 SO 封装，而 LT1791 / LT1791A 则采用 14 引脚 DIP 和 SO 封装。

    特点
  • 提供了至 ±60V 的过压线路故障保护
  • 引脚与 LTC485 和 LTC491 兼容
  • 高输入阻抗支持多达 128 个节点
  • 不会因 ESD 而发生损坏或闭锁现象 IEC-1000-4-2 Level 4：±15kV 空气放电 IEC-1000-4-2 Level 2：±4kV 接触放电
  • 用于 EMI 辐射控制的受控转换速率
  • 对于浮置、短路或待用输入，接收器输出保证为高电平状态
  • 当被关断或断电时，输出呈高阻抗状态
  • 驱动低成本、低阻抗电缆
  • 在所有的输出端上均提供了短路保护
  • 热停机保护
  • 可在高达 125ºC 保证操作性能
    • 应用
  • 工业控制数据网络
  • CAN 总线应用
  • HVAC 控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1785ACN8 N-8 C $2.80 $2.35
    LT1785ACN8#PBF N-8 C $2.80 $2.35
    LT1785ACS8 SO-8 C $2.85 $2.40
    LT1785ACS8#PBF SO-8 C $2.85 $2.40
    LT1785ACS8#TR SO-8 C $2.46
    LT1785ACS8#TRPBF SO-8 C $2.46
    LT1785AHN8#PBF N-8 H $4.24 $2.97
    LT1785AHS8#PBF SO-8 H $4.40 $3.08
    LT1785AHS8#TRPBF SO-8 H $3.14
    LT1785AIN8 N-8 I $3.75 $2.70
    LT1785AIN8#PBF N-8 I $3.75 $2.70
    LT1785AIS8 SO-8 I $3.85 $2.80
    LT1785AIS8#PBF SO-8 I $3.85 $2.80
    LT1785AIS8#TR SO-8 I $2.86
    LT1785AIS8#TRPBF SO-8 I $2.86
    LT1785CN8 N-8 C $2.30 $1.95
    LT1785CN8#PBF N-8 C $2.30 $1.95
    LT1785CS8 SO-8 C $2.35 $2.00
    LT1785CS8#PBF SO-8 C $2.35 $2.00
    LT1785CS8#TR SO-8 C $2.06
    LT1785CS8#TRPBF SO-8 C $2.06
    LT1785HN8#PBF N-8 H $3.54 $2.48
    LT1785HS8#PBF SO-8 H $3.61 $2.53
    LT1785HS8#TRPBF SO-8 H $2.59
    LT1785IN8 N-8 I $2.65 $2.25
    LT1785IN8#PBF N-8 I $2.65 $2.25
    LT1785IS8 SO-8 I $2.70 $2.30
    LT1785IS8#PBF SO-8 I $2.70 $2.30
    LT1785IS8#TR SO-8 I $2.36
    LT1785IS8#TRPBF SO-8 I $2.36
